Пакет управляющих программ, скажем для серии фасадов МДФ разных типоразмеров и плюс витражи получаешь меньше чем за 5 мину, вводя только размеры и тип фасада.

В нашем случае для серийных фасадов достаточно Exel. Работы с рельефом были свернуты на всегда. (наигрались) За время потраченное на фрезеровку фасада с рельефным рисунком можно отфрезеровать пару десятков м2 стандартных(2D) фасадов. Спрос на которые горазда выше чем на художества)

Регистрация: 24.11.2007
Сообщений: 2,709
Сказал(а) спасибо: 3,257
Поблагодарили 2,806 раз(а) в 679 сообщениях
Вес репутации: 1022

Программы для станков ЧПУ

Программы для работы с шаговыми двигателями и шаговыми приводами
для станков ЧПУ, контроллеров, программируемых блоков управления ШД.

Развитие современной бытовой компьютерной техники привело к тому, что компьютеры, по вычислительным возможностям не уступающие традиционным стойкам ЧПУ, стоят достаточно дешево. Компьютер уже имеет ОЗУ, жесткий диск, устройства ввода и даже монитор. Достаточно установить стандартный PCI адаптер ввода-вывода, программное обеспечение под стандартной операционной системой и стойка управления станком ЧПУ готова. Несмотря на то, что наиболее распростаненная в мире операционнная система не является системой реального времени, высокая тактовая частота работы процессора позволяет пренебречь этим при работе с процессами длительностью более 0,1 мс. Программа для ЧПУ станка играет далеко не последнюю роль в окупаемости станка.

Основные программы для работы на ЧПУ станках. Artcam, Autocad, PowerMill.

__________________
Регистрация: 24.11.2007
Сообщений: 2,709
Сказал(а) спасибо: 3,257
Поблагодарили 2,806 раз(а) в 679 сообщениях
Вес репутации: 1022
Программа SMC_Program — для работы с контроллерами и программируемыми блоками управле

Программа SMC_Program — для работы с контроллерами и программируемыми блоками управления шаговыми двигателями
окно программы для управления шаговыми двигателями

Программа SMC_Program предназначена для работы с трехканальным контроллером управления шаговыми двигателями SMC-3 и программируемым блоком управления шаговыми двигателями SMSD-3.0. Программа подает команды для управления шаговыми двигателями контроллеру SMC-3 или блоку SMSD-3.0 через Com порт персонального компьютера (интерфейс RS-232).

Программа может управлять одним, двумя или тремя шаговыми двигателями, подключенными к контроллеру SMC-3 или одним шаговым двигателем, подключенным к блоку SMSD-3.0, а также осуществлять запись перечня команд (исполняемую программу) в каждый из каналов контроллера SMC-3 или блока SMSD-3.0 для последующего автономного использования контроллера SMC-3 или блока SMSD-3.0 (без помощи ПК), либо для запуска такой исполняемой программы при помощи ПК.

Имеется возможность сохранять исполняемые программы на ПК в отдельные файлы и загружать готовые файлы в программу.

Программа имеет простой графический интерфейс, ориентированный на неподготовленного пользователя. SMC_Program не требует установки или каких-либо специальных требований к ПК. После копирования на жесткий диск ПК программа SMC_Program сразу готова к работе. При запуске программы все настойки передачи по COM-порту подставляются автоматически, остается только выбрать номер порта, к которому подключен контроллер или блок. Для справки все параметры открытого порта указываются внизу окна программы.

В комплекте с программой SMC_Program — подробное руководство пользователя и примеры управляющих программ.

Программа имеет два режима управления:

* SMC_Program программа для работы с контроллерами и блоками управления шаговыми двигателямиУправление через панель — для максимально упрощенной работы с основными функциями контроллера или блока: движение в заданном направлении, с нужными скоростью и ускорением, перемещение на заданное число шагов или непрерывное движение, выбор полношагового или микрошагового режима работы шагового двигателя. Неуказанные параметры подставляются по умолчанию. При упрощенном управлении можно выбирать, каким (какими) из подключенных к контроллеру шаговым двигателем Вы хотите управлять в данный момент: режим позволяет быстро запустить или остановить работу одного, двух или сразу трех шаговых двигателей.
* Расширенное ручное управление — для использования всех возможностей контроллера или блока. В этом режиме есть возможность составлять и записывать в память контроллера или блока управления исполнительную программу (алгоритм работы двигателя), синхронизировать работу нескольких шаговых двигателей, организовывать циклы. Также можно считывать исполнительную программу из памяти блока или контроллера, сохранять алгоритм работы в файл на ПК или загружать в программу ранее составленный и сохраненный в файл алгоритм.

Переключение между режимами осуществляется одним кликом мыши.

Для отслеживания состояния контроллера или блока управления программа SMC_Program имеет панель индикаторов, на которой отображается текущий режим каждого из каналов контроллера или блока. Цветовая индикация соответствует светодиодам контроллера или блока.

Дополнительные справочные окна информируют пользователя о ходе работы, возникающих ошибках, начале и завершении выполнения алгоритма работы каждого из подключенных шаговых двигателей. При необходимости можно посмотреть результат отправки каждой из команд и коды ответов порта.

Источник: promebelclub.ru

Mastercam по для чпу станка

С помощью приложения можно создавать трехмерные модели деталей, а также управляющие программы для разных видов станков. Доступна встроенная библиотека материалов.

•
•

Mastercam – приложение для Windows, позволяющее настроить параметры работы станка с числовым программным управлением. Пользователи могут создавать модели деталей и разрабатывать программный код, необходимый для выполнения обработки. По аналогии с NCStudio, данная программа поддерживает разные виды оборудования.

Начало работы

После установки утилиты будет доступна рабочая область. Пользователи могут добавлять новые элементы, указав их высоту, длину и ширину. Есть возможность настроить параметры объекта. Утилита содержит встроенную библиотеку материалов с их точными характеристиками и свойствами.

Далее следует выбрать операции, которые будут выполняться станком. В программе доступно несколько модулей для токарной обработки, фрезерных работ и электроэрозии. Также поддерживается функция выравнивания и сглаживания контуров детали.

Обработка

С помощью приложения можно запустить симуляцию работы станка с числовым программным управлением. Для этого необходимо выбрать одну или несколько операций и перейти в соответствующую вкладку на панели управления. В процессе визуализации утилита позволяет контролировать параметры работы оборудования и точность обработки.

Отметим, что некоторые функции недоступны в бесплатной версии. Для того, чтобы воспользоваться всеми возможностями программы, следует приобрести лицензию.

Написание программы управления для станка ЧПУ в MasterCAM

Практические советы, основанные на 10 летнем опыте работы с MasterCam.

Построение твердотельных тел в SolidWorks и Mastercam.

Создание чертежей в SolidWorks.

Изучение интерфейса Mastercam.

Как считать режимы резанья и где брать данные для расчета режимов резанья?

Почему быстро изнашиваются инструменты?

Назначение планов/ видов/ рабочих систем координат.

Как научиться правильно выбирать базу (это то, место, где находится X0Y0Z0 программы обработки детали).

Создание дополнительной геометрии (MasterCam –это не только CAM, но еще и CAD!)

Как редактировать элементы в MasterCam.

Универсальные траектории для простых геометрических элементов.

Создание контурной траектории.

Разворот траектории инструмента.

Обработка наружного контура.

Использование опускания контура.

Проверка траектории инструмента на столкновения.

Изменение траектории инструмента.

Создание операции снятия фаски по контуру.

Работа с разомкнутыми и замкнутыми цепочками.

Управление перемещениями подвода и отвода инструмента.

Обработка с корректором ( G41, G42)

Постпроцессирование траекторий инструмента (создание УП).

Создание стандартной траектории центрования, сверления, нарезания резьбы

Изменение траектории сверления.

Упорядочивание точек сверления.

Зеркальное отображение детали.

Отображение и проверка траекторий обработки.

Бэкплот и верификация траекторий.

Предварительный просмотр траектории.

2D Контур (Наклон) и 2D Карман.

2D ВСО (2D Динамическое фрезерование).

Поверхностная чистовая контурная.

Центровка/ Сверление / Метчик.

Спиральное растачивание (Наклон).

Поверхностная ВСО (Динамическая черновая).

Поверхностная ВСО (Растр).Обзор программы MasterCAM for SolidWorks.

Поверхностная ВСО (Горизонтально).

Поверхностная ВСО (Ватерлиния).

Поверхностная ВСО (Гребешок).

Поверхностная ВСО (Карандашная).

Поверхностная черновая карманная.

Поверхностная черновая карманная и торцевание.

Современные CAM-системы для CNC: что это такое?

Системы автоматизированного проектирования САПР в инженерии стали стремительно развиваться в конце прошлого столетия. На смену человеку пришли программы с практически неограниченными возможностями в создании 3D-моделей прототипов и деталей. Компьютеризированная подготовка производства – CAM System, заняла ведущее место в проектировании и наряду с системой CAD облегчила программирование станков с ЧПУ, повысила производство.

CAM System для станков с CNC

На современном оборудовании с системами ЧПУ, которые называют Computer numerical control (CNC), можно программировать и модифицировать установленное ПО. Это происходит благодаря современному микропроцессору:

• микроконтроллер;
• компьютер на базе микропроцессора;
• контроллер с программируемой логической матрицей.

CAM-системы (англ. Computer-aided manufacturing) используются для прописывания алгоритма действий станков с ЧПУ. Это прикладное программное обеспечение для компьютеризированной подготовки реализации производства и инженерно-технических расчетных проектов.

Информация: CAM System помогают разрабатывать технологические этапы, быстро настраивают программы для станков с CNC, моделируют процессы обработки заготовок и многое другое.

CAM-системы выполняют задачи на основе трехмерного образца, который создается в CAD (англ. Computer-aided design). Под термином понимают программы с комплектом модулей для детальной 3D-графики. Часто c помощью CAD получают полный пакет проектно-конструкторской документации.

Автоматизация процесса проектирования CAD/CAM System существенно ускорила производство новых моделей изделий, упростив процесс реального тестирования виртуальным, но не менее точным.

Принцип работы CAD/CAM программ для ЧПУ

В основу создания УП для станка ложится проект 3D-модели изделия из CAD системы. Иногда достаточно чертежей, эскизов и подробного описания процесса. Конечный этап программирования – ввод в станок параметров детали и настроек обработки, информации о траекториях движения заготовки и режущего элемента наряду с командами для движущих систем оборудования.

В современном проектировании CAM System чаще используются для синтеза УП и построения модели производственного процесса.

Сноска: наличие постпроцессора, специального программного модуля, обеспечивает формирование файла УП CAM-системой под конкретный станочный комплекс.

Шаги при производстве детали на станке с CNC:

1. Формирование трехмерной модели изделия по чертежу или эскизу. Данные о траектории заготовки, координатах и прочее программа записывает в промежуточный файл.
2. Создание УП на базе модели 3D с помощью постпроцессора, который преобразует промежуточный файл в файл для определенного типа станка.
3. Загрузка программы в агрегат с CNC через кабель от специального разъема на корпусе агрегата или на пульте ЧПУ к COM-порту компьютера.
4. Закрепление детали и выполнение операций, заложенных в оборудование.
5. Контроль параметров готового изделия.

Лучшие CAM программы для CNC

PowerMILL

PowerMILL – среди ПО для фрезерных станков с трех и пятиосевой обработкой самая профессиональная. Дополнительно способна писать управляющую программу для поворотной оси.

• создание УП, при которых траектория рабочего органа проходит плавные кривые без заостренных углов, что бережет станок от перегрузки;
• полная 5-осевая обработка изделия в разных вариантах;
• объемная визуализация всего технологического процесса;
• учет изменений заготовки при обработке во избежание зарезов и столкновений патрона шпинделя, хвостовика инструмента и других элементов;
• автоматическое определение плоскостей и отверстий при 2.5D обработке с изменением стратегий на более эффективные;
• точная подводка траектории с ручными правками и контроль в любой точке перехода, отвода или продления.

SolidWorks

SolidWorks — пакет программ для автоматизации и конструкторско-технологической подготовки 3D-деталей от компании Dassult Systems.

Примечание: ПО известно на рынке, к нему активно пишутся продукты других разработчиков.

В SolidWorks два режима работы с объектами:

1. Автоматический – образ создается по введенным параметрам, что ускоряет проектирование.
2. Интерактивный – на базе ребер, граней и эскизов определяются любые элементы, а также создаются параметрические, способные обновляться при внесении изменений в начальные настройки заготовки.

Mastercam

Mastercam – программный комплект CAM-систем по созданию 2D- и 3D-моделей для производства на станках с CNC.

• использование алгоритма Dynamic Motion повышает производительность и скорость программирования.
• быстрая обработка и идеальная поверхность обеспечивается технологией Accelerated Finishing и Equal Scallop при работе с наклонными и изогнутыми элементами.
• доступный для восприятия Port Expert создает многоосевые траектории в сложных формах и отверстиях.
• эффективные инструменты многоосевой обработки для сглаживания кромок и удаление гребешков.

Autodesk ArtCAM

Autodesk ArtCAM – программа для проектирования 2D- и 3D-моделей, создания чертежей с нуля, пространственной механообработки, что позволяет автоматически подбирать модули из плоского эскиза и создавать готовую деталь. Особенно хороша в работе с фрезерными станками, но адаптирована к любому типу станочного оборудования с CNC.

Интерфейс программы интуитивно понятный и не вызывает сложностей при проектировании, библиотека инструментов для создания модели лидирует в своем классе.

Бесплатные Cam программы для ЧПУ

Fusion 360

Fusion 360 – пакет CAM, CAD и CAE с поддержкой станков до 5 осей, где можно создавать чертежи либо экспортировать файлы из AutoCAD, генерировать готовые модели изделий, наиболее подходящие под заданные параметры, и тестировать проект на начальных стадиях. Арсенал конструкторских решений существенно ускоряет разработку.

DeskProto

DeskProto – CAM-система автоподборки УП для обработки сложных изделий на токарных и фрезерных станках с CNC. Трехмерная модель заготовки экспортируется из любого 3D-редактора в виде файла STL, а чертеж 2D-формата – как файл DXF.

• генерация готовой УП для поворотной оси;
• создание программы для переворачиваемой детали;
• импорт и взаимодействие с 3D-объектом;
• построение процесса технологической обработки;
• наглядный просмотр проекта;
• настройка постпроцессора под характеристики станка.

FreeMILL

FreeMILL – бесплатный модуль CAM по написанию G-кода для фрезерных агрегатов с CNC от компании Mecsoft.

• строить траектории в пространстве для перемещения рабочего инструмента;
• проводить пробное тестирование траектории;
• создавать полный проект обработки детали;
• писать G-коды для конкретного типа станочного оборудования.

Примечание: ПО абсолютно бесплатное, нет ограничений ни по времени, ни по количеству строчек кода.

HeeksCNC

HeeksCNC – CAD/CAM система с открытым исходным кодом, который можно поменять на удобный для компании.

Примечание: NC-code настраивается редактированием файлов, заданных на Python.

• создание твердотельных моделей выдавливанием образца или элементов по сечениям твердых тел;
• изменение моделей миксованием или с включением логических операций;
• сохранение конструкции заготовки в файлах IGES, STEP и STL;
• проведение разных по сложности операций технологического процесса;
• изменение макета в G-Code;
• постпроцессор с редактируемыми файлами сценариев для различных станков с CNC.

Бесплатные Cam программы для ЧПУ на русском языке

Сразу стоит отметить, что бесплатных CAM System на русском языке нет, можно поискать русификаторы. У популярных систем с англоязычным интерфейсом есть инструкции на русском языке, помогающие разобраться в проектировании и создании УП. Для рискованных людей в интернете масса взломанных программ, но надеяться на отличную работу системы опасно – весь проект может пострадать.

Интересное решение предлагает российская компания – система SprutCAM с бесплатным 30-дневным пробным периодом. Это ПО способно рассчитывать траекторию с учетом расположения заготовки на станке, чтобы предусмотреть столкновение движущихся элементов, визуализировать обработку изделия.

SprutCAM рассчитывает траекторию заготовки с учетом результата предыдущей операции, а это означает:

• контроль столкновений;
• видимый оператору результат после каждой операции;
• сокращение рабочих ходов при создании управляющей программы.

Информация: набор инструментов и функций SprutCAM позволяет внедрять систему при изготовлении литейных форм, пресс-заготовок, шаблонов, эскизов, прототипных деталей, гравировки и других макетов.

Лучшие CAD программы для CNC

3D Max

3D Max считается софтом архитекторов и дизайнеров, но современные версии способны выходить за границы обыденности и выполнять огромное количество функций.

3D Max при моделировании объемного элемента использует работу с сеткой. Набор инструментов в программе необычайно расширенный, поэтому создать можно любой элемент, независимо от сложности конструкции. САD хорошо показала себя в работе с другим ПО по NURBS-моделированию.

AutoCAD

AutoCAD – система для создания 2D- и 3D-графических проектов и чертежей разной сложности – от сборочного до детального. После модели интегрируются в CAM-системы для создания УП.

Rhinoceros 3D

Rhinoceros 3D – программа для трехмерного NURBS-моделирования с возможностями редактирования, конструирования, анализа и документации. Включена функция анимации и визуализации объекта. Подходит для создания декоративных элементов высокой сложности.

Приведенные в перечне CAM и CAD-системы изучены производителями и успешно используются при настройке оборудования на предприятиях. Востребованное ПО стоит несколько тысяч долларов, поэтому всегда нужно учитывать возможность его приобретения и поддержания новых версий. При выборе CAM/CAD System стоит также обратить внимание, как функционирует служба поддержки разработчиками в вашей стране и приходят ли бесплатные или недорогие обновления.

Источник: umelyeruki.ru

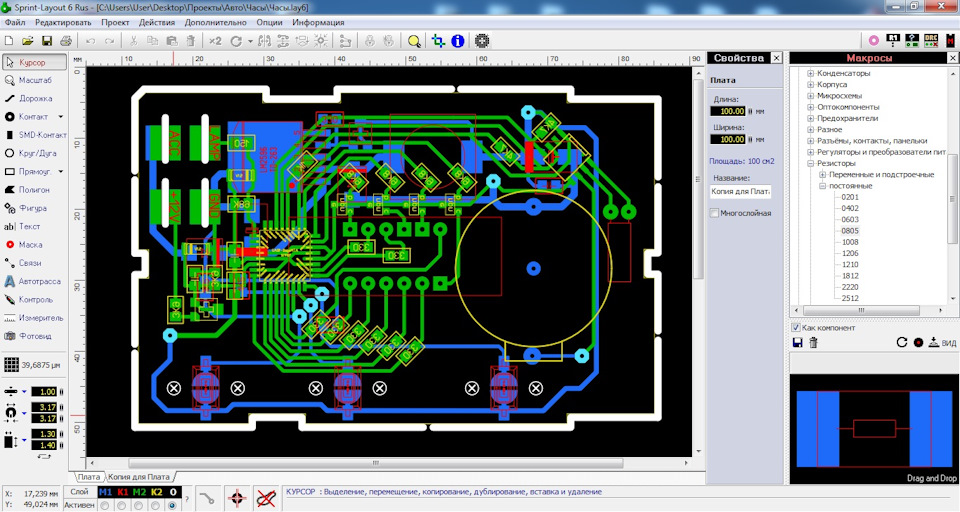

Создание управляющей программы для ЧПУ фрезера из Sprint-Layout 6.0

Так уж получилось, что я нигде не нашел полного пути создания УП из файла Sprint-Layout 6.0 с возможностью компенсации неровностей и полной выборки меди. Сам Sprint-Layout имеет возможность создавать файл с *.PLT расширением, который с помощью программы StepCam 1.79 легко создает УП для фрезерования дорожек и контура, а так же Excellon файл, который с помощью все той же программы StepCam делает УП для сверловки, но это мне не подходит, т.к. отсутствуют многие возможности, которые могут предоставить другие программы, например полная выборка меди.

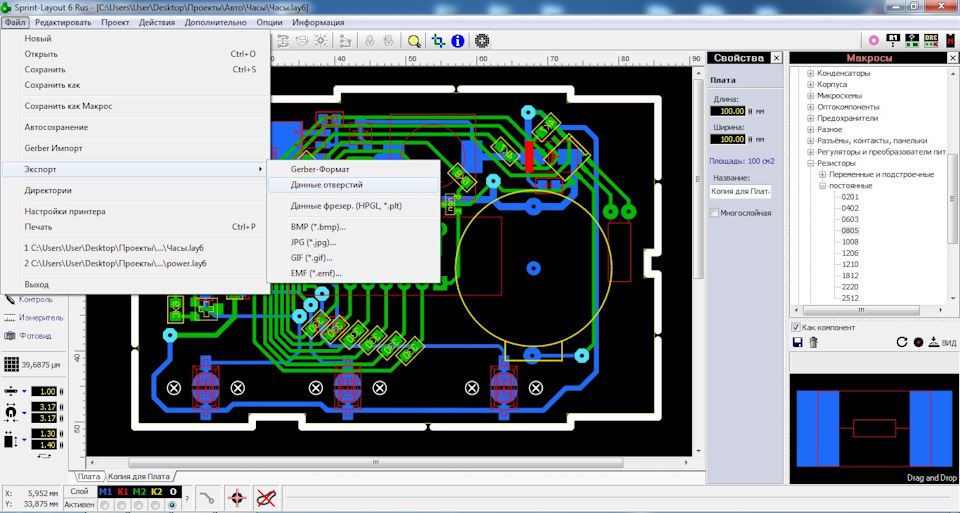

Значит необходимо со Sprint-Layout экспортировать в другую программу, но тут возникает проблема… Путей решения много, но я искал самое простое решение. Sprint-Layout позволяет экспортировать в картинку, Gerber формат и файл с *.Plt расширением.

Первый вариант плох тем, что имеет самое плохое качество, но работать с картинкой потом довольно просто (открываем программой ArtCAM, создаем из «растра» «векторы» и создаем УП). Третий вариант отлично подходит для обрезки платы по контуру, когда необходим сложный рельеф. Второй вариант же тут самый лучший, т.к. на выходе мы получаем Gerber файл, который понимают почти все программы по созданию УП, но Sprint-Layout создает его настолько криво, что многие программы просто не видят кучу дорожек, контактов и вообще получается какая то хрень… Уже думал изучать какую-нить другую программу вроде Dip-trace, но т.к. уже очень привык к Sprint-Layout, то уходить от нее не хотел. Но данный Gerber файл хорошо открыла программа FlatCAM, на ней я и остановился.
Теперь непосредственно создание УП:

1) Фрезеровка дорожек и контактов.

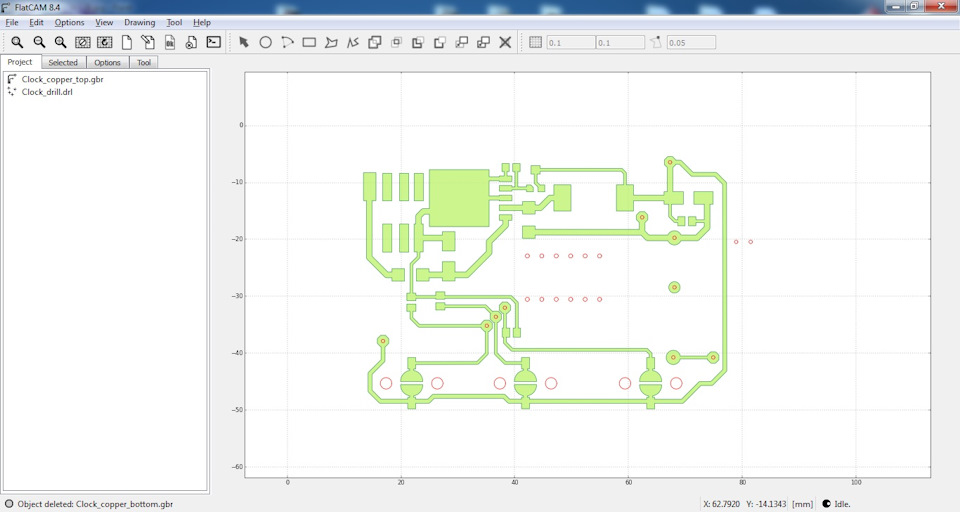

Тут выделяем галочкой ту плату, которую хотим создать, но не забываем поставить «зеркально» на нижнем слое. Так же обращаем внимание, где было начало координат, т.к. это будет нулевой координатой далее. Имя файла пишем на английском. Далее открываем программу FlatCAM и создаем там УП кому как нравится (выбираем всю медь, по контуру или частично.).

Описывать как работать в программе не буду, но выложу зарубежное видео, где все довольно подробно объясняется и можно легко понять даже не зная английского языка) Скажу только то, что программа очень не любит русский язык, поэтому она не открывает файлы в имени и пути которых он есть.

Далее если у вас идеально ровный стол, или выровненный «жертвенный» стол, то можно сразу отправлять в Mach3 и фрезеровать) Но у меня стол кривой и выравнивать его желания нет, поэтому необходимо выполнить сканирование поверхности. Программ для этого несколько, но я выбрал Java программу PCBZCorrect.

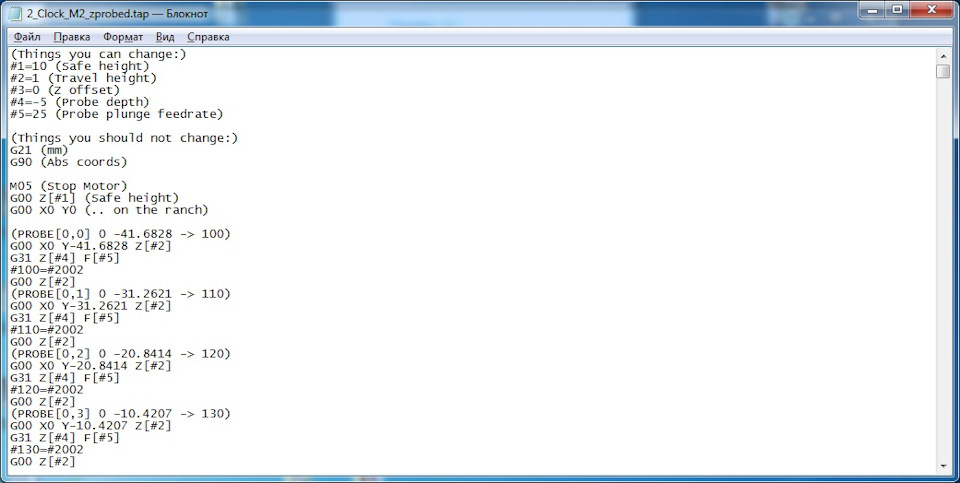

Открываем, заметно выросший в размере, файл и видим следующее:

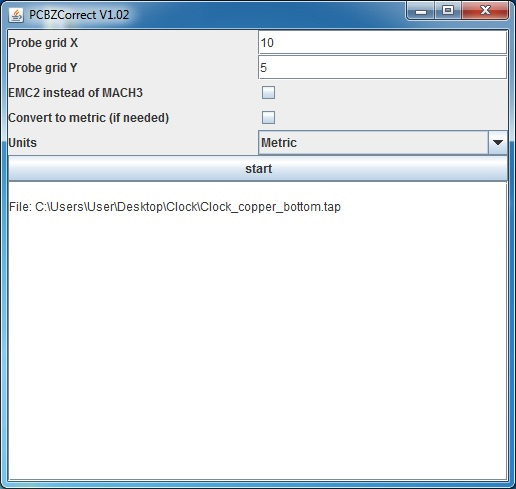

Сверху есть 5 параметров, которые выставляем по своему усмотрению:
#1 — Стартовая высота, на которую поднимется шпиндель в самом начале.
#2 — Высота на которой будет перемещаться шпиндель. Низко ставить не стоит, если текстолит расположен очень криво, высоко тоже, т.к. время сканирования увеличится.
#3 — Смещение по оси Z. Этим параметром можно изменить глубину фрезеровки, если необходимо, когда уже УП готова, но обычно он равен 0.
#4 — На какую глубину уйдет фреза до касания с платой.
#5 — Подача при сканировании. Если поставить большую, сломает фрезу, если маленькую, увеличится время сканирования.
Все, далее меняем разрешение на *.tap и открываем с помощью Mach3. Сканирование проходит прямо в программе Mach3. Устанавливаем контакты на фрезу и плату и нажимаем старт. Далее происходит сканирование, после чего программа останавливается. Снимаем контакты, запускаем шпиндель, если он включается вручную, и нажимаем старт.

Всё) Далее переворачиваем плату и повторяем для второго слоя.

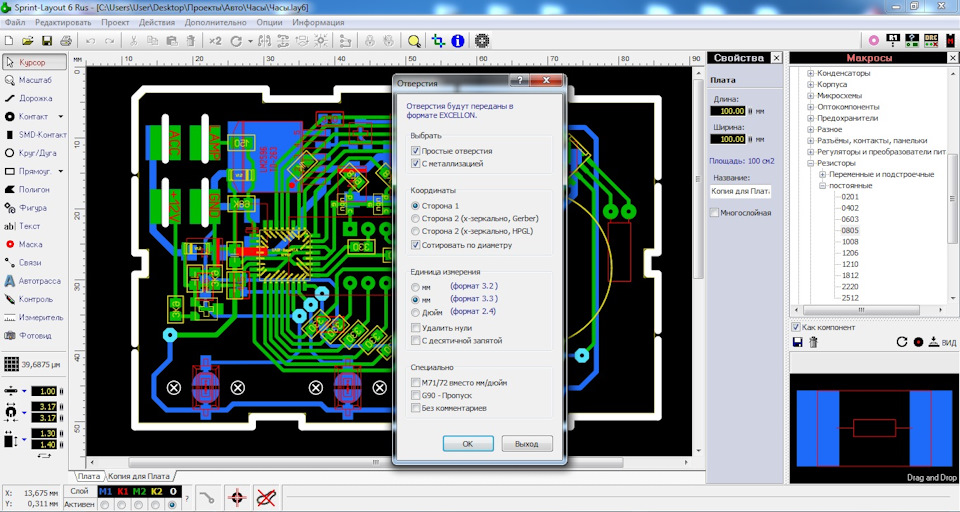

2) Сверление отверстий.

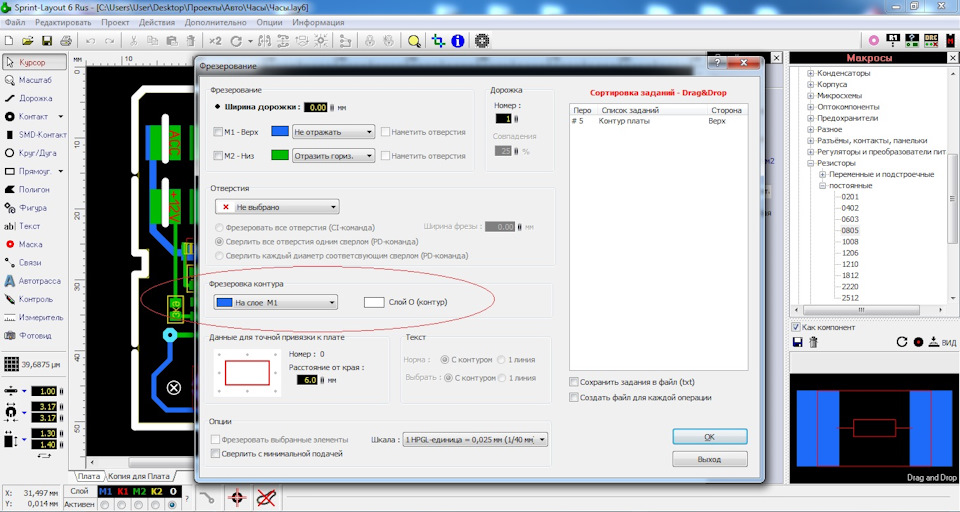

3) фрезеровка контура платы.

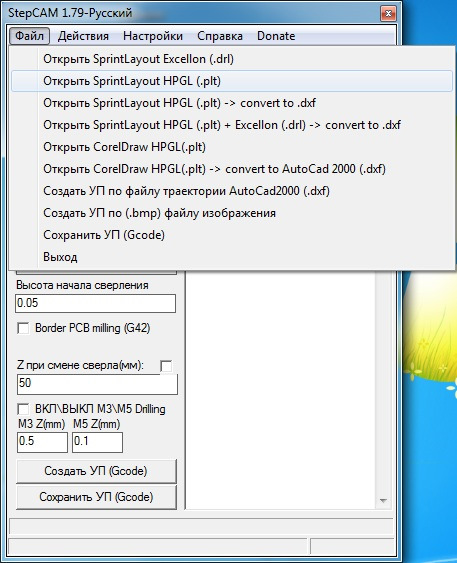

Далее открываем программу StepCam и открываем файл из Sprint-Layout.

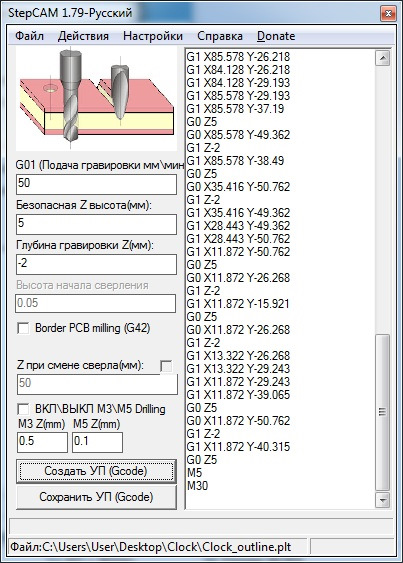

Выбираем необходимые параметры и создаем УП.

На этом пока всё) По данному алгоритму на этот момент сделана только одна плата, но не считая косяков в создании УП в программе FlatCAM и небольшого промаха между слоями все получилось. Позже выложу первые работы и подключение самого станка. Так же советую форум, где описан такой же алгоритм, но немного другими программами.
