Лазер что это за программа

LaserGRBL 4.2.1 на русском

Инструмент, ставший героем сегодняшнего разговора, позволяет пользователю создавать гравировку с помощью применения лазерных граверов и фрез. У нас можно бесплатно скачать программу LaserGRBL 4.2.1 на русском языке и оценить все ее преимущества на личном опыте. Но перед тем, как мы перейдем к инструкции по загрузке утилиты и ее использованию на компьютере, уделим несколько слов ее ключевым функциям.

Описание и возможности

Первое неоспоримое преимущество инструмента для работы с гравировками – простота в применении и русскоязычный интерфейс. Разобраться с программой сможет даже новичок. Ниже перечислим ключевые особенности LaserGRBL. К ним можно отнести:

• Совместимость со всеми версиями Windows.
• Гибкая настройка параметров утилиты.
• Быстрое и удобное нанесение надписей на различных предметах.
• Нанесение гравировки на растровых картинах.
• Удобная настройка лазера, в частности, его мощности и других параметров.
• Выполнение резки фанеры.

Лазер. Как работает лазер?

Утилита разработана специально для работы с гравером и лазером резчиком. Инструмент обладает всеми необходимыми для этого функциями.

Как пользоваться

Переходим к главному интересующему нас вопросу. Давайте разберемся, как получить на свое устройство бесплатную программу для работы с лазером и нанесения гравировки.

Загрузка и установка

В разделе скачивания, расположенном внизу этого материала, находим ссылку и переходим по ней. Распаковываем полученный архив с помощью любой программы, предназначенной для этой цели, например, 7-Zip. Дальше переходим непосредственно к инсталляции. Для этого работаем по такому сценарию:

1. Запускаем исполняемый компонент из главной паки.

1. Выбираем путь распаковки файлов на компьютере и жмем по «Next».

1. В открывшемся окошке жмем по обозначенной ниже кнопке, чтобы запустить процесс инсталляции.

1. Для завершения процесса кликаем по «Finish».

Программное обеспечение в вашем полном распоряжении, осталось лишь разобраться, как им пользоваться.

Инструкция по работе

Благодаря русскоязычному интерфейсу, разобраться с работой в программе будет несложно. Перед нанесением гравировки важно убедиться в том, что устройство подключено и готово к работе. Для этого выбираем в программе соответствующий COM порт и проверяем наличие сообщения «Ready». После этого можно выбрать гравировку и перейти к ее нанесению.

В интернете можно найти большое количество обучающего видеоматериала, если самостоятельно освоить инструмент не получается. Один из таких уроков уже ждет вас внизу странички.

Достоинства и недостатки

Коснемся немного детальнее достоинств и недостатков приложения, о котором рассказываем сегодня.

• Симпатичный и дружелюбный программный интерфейс.
• Наличие русского языка.
• Простота в работе.
• Совместимость со всеми версиями Windows.
• Легковесность.

• Мало функций, если сравнить софт с некоторыми конкурентами.

Похожие приложения

Практически любой софт можно заменить похожими приложениями. Рассмотрим аналоги программы для лазерной резки:

• LaserWork.
• RDWorks.
• AutoLaser.
• Benbox Laser Engraver.

Системные требования

Программа не отличается слишком высокими требованиями к аппаратной части компьютера, поэтому корректно будет работать даже на слабых машинах:

• ЦП: 1 ГГц.
• ОЗУ: 512 МБ.
• Свободное место на жестком диске: 256 Мб.
• Платформа: Microsoft Windows 32/64 Bit.

Скачать

Загружаем архив, применяем пароль из таблички, после чего устанавливаем нужный нам софт на компьютер.

Версия:	4.2.1
Разработчик:	Диего Сеттими
Информация обновлена и актуальна на:	2022 год
Платформа:	Microsoft Windows XP, 7, 8 или 10
Язык:	Русский
Лицензия:	Бесплатно
Пароль к архиву:	bestsoft.club

Видеообзор

Наглядное пособие по использованию программы смотрите в прикрепленном ниже ролике.

Вопросы и ответы

Надеемся, данная инструкция была полезной для наших пользователей. Если что-то все же остается непонятным, можно задать вопрос по теме специалистам сайта. Для этого опишите ситуацию через форму комментирования внизу, и мы обязательно поможем советом.

Источник: bestsoft.club

Обзор программ для лазерных станков

Лазерное оборудование предназначено для операций, связанных с резкой и гравировкой материалов. В качестве поверхностей, доступных для работы, может выступать любое плотное сырье. Оптоволоконные лазеры используют для обработки металлов и ABS-пластиков, углекислотные станки подходят для тканей, дерева, поролона, резины, бумаги, оргстекла и много другого.

Лазерное оборудование пользуется большим спросом и приобретается не только для промышленного производства, но и для домашнего использования. Это объясняется очень высокими характеристиками качества, скорости и еще целым рядом достоинств, в числе которых простота в использовании. Дело в том, что в управлении станком человек практически не участвует. Ему не надо вручную настраивать лазерный луч и перемещать его. Все это станок делает самостоятельно, следуя действиям управляющей программы, в задачи оператора входит только ее запуск, раскладывание материала на рабочем столе и сбор вырезанных элементов.

Из чего складываются программные аспекты управления лазерным оборудованием

Программы лазерного станка ЧПУ (числовое программное управление) можно разделить на две большие группы: редакторы для построения модели резки/гравировки и программы, управляющие функционалом оборудования.

Графические редакторы

Для того, чтобы станок смог понять, что ему делать, необходимо создать план раскроя материала или изображение для гравировки, после чего сохранить в одном из форматов, которые воспринимает оборудование. Для построения чертежа подходят многие графические редакторы по работе с плоскими объектами и программы для трехмерного моделирования. Наиболее часто используются следующие:

• Adobe Illustrator — графический редактор, которому по силам выполнить макет резки для любого оборудования с программным управлением, в том числе и для лазерного станка. Программа имеет огромное количество библиотек и инструментов, позволяющих создать изображение любой сложности и детализации. Кроме того, в ней предусмотрена возможность «общения» со станком через диалоговое окно, в котором можно настроить такие параметры работы, как ширина и глубина гравировки и резки, указать материал, его толщину и т. д.;
• CorelDraw — пакет программ, не уступающий Adobe Illustrator ни по популярности, ни по функциональным возможностям. Позволяет преобразовывать растровые изображения (например, фотографии) в векторные, создавать криволинейные контуры, имеет множество готовых шаблонов и максимально понятный интерфейс, поэтому работа в Кореле по силам даже дилетантам. Среди большого количества форматов для сохранения готовой модели имеются, в том числе, и те, которые требуются для создания управляющей программы к лазерному станку;
• LibreCAD — программное обеспечение для работы с плоскими изображениями. Очень простое в освоении, с большим набором инструментов и обширным функционалом. Данное ПО не столь известно, как два вышеупомянутых, но достаточно популярно в узких кругах разработчиков макетов для лазерной обработки.

Как упоминалось выше, программы для трехмерного моделирования (3ds Max, AutoCAD, SolidWorks и им подобные) тоже вполне подходят для создания файлов к лазерным станкам, поэтому тем, кто профессионально разбирается в них, нет необходимости изучать тот же Adobe Illustrator. Просто при экспорте 3D модели в двухмерный формат следует внимательно проверить все линии на предмет дублирования, наслоения или разомкнутости контуров.

Программное обеспечение, управляющее лазерным оборудованием

Для того, чтобы макет, созданный в графическом редакторе, был прочитан и воспроизведен на материале, требуются специальные программы лазерного станка, отвечающие непосредственно за функционирование оборудования.

• LaserCut — программная оболочка с понятным интерфейсом, позволяющая автоматически размещать заготовки на листе, управлять перемещением режущей головки, настраивать параметры скорости прохождения луча, его мощности, глубину резки и визуализировать все этапы работы.
• LaserWork — еще одна распространенная программа для управления лазерным оборудованием. Отличается широкими функциональными возможностями и многозадачностью, в частности, позволяет узнать время окончания задачи, выставлять координаты начала резки и точку завершения, корректировать маршрут лазера в процессе перемещения, регулировать режимы работы луча, управлять поворотным устройством при необходимости и многое другое.
• AutoLaser — благодаря дружелюбному интерфейсу многофункциональности является третьей по популярности программой для лазерных граверов и резчиков. Дает возможность регулировать мощность луча при прохождении криволинейных участков, настраивать точки входа и выхода, создавать более 250 процессов для одного файла резки, визуализировать их и подстраивать по ходу работы.

• Сферы применения лазерных станков с ЧПУ
• Лазерный сварочный аппарат
• Сравнение Wattsan 1610 LT и Zerder ACE 1610
• Идеи бизнеса на лазерном станке Zerder дома
• Новая линейка доступных станков Zerder

• Обработка кожи на лазерно-гравировальном станке
• Принцип работы лазерного оборудования с ЧПУ
• Что такое чиллер для лазерного станка с ЧПУ?
• Как выбрать лазерный станок
• Особенности лазерной резки пенокартона

Источник: infolaser.ru

LaserGRBL

В записи блога упомянул, что использовал лазерный резак. Стал просматривать свои записи про него, обнаружил, что не писал про программу, при помощи которой сейчас управляю им. А программа хорошая, стоит поделиться.

Программа называется LaserGRBL. Создал и продолжает усовершенствовать её итальянец с ником «arkipita». Программу он делает для своего лазерного гравера и распространяет бесплатно. Но она так хороша, что я даже задонатил ему за нее.

Найти сайт программы можно легко, по ее названию.

Это программа — консоль оператора по управлению домашним лазерным гравером/резаком. Контроллер гравера, в свою очередь, должен быть сделан с использованием прошивки под названием GRBL. Про эту прошивку я писал ранее, она тоже делается группой энтузиастов и распространяется бесплатно, предназначена для плат управления на основе Arduino Uno и Micro.

В саму программу LaserGRBL встроена функция прошивки GRBL в Ардуино. Единственно что, для оптимизации работы GRBL, сигналы управления двигателями должны быть на определенных выводах Ардиуно, программно менять их может не получиться.

Программа LaserGRBL работает только под Windows, но при этом очень нетребовательно к ресурсам, у меня работает на древнем маленьком планшете под Win7.

Какие файлы понимает эта программа?

Во-первых, программа понимает готовые G-коды. Например, те, которые я генерирую программой korobochka.

Так же она может сама генерировать G-коды для растровой (гравировка) и линейной (резка) обработки.

Рисунки понимает в форматах BMP, PNG, JPG и GIF.

После загрузки рисунка программа предлагает несколько вариантов обработки — векторизацию:

Такой режим я использовал для изготовления масок для краски, что бы пометить дайверское оборудование.

Или несколько вариантов обработки растром:

Следующий шаг — указать окончательный размер рисунка и режимы работы лазера:

И можно начинать гравировать или резать.

Программа при этом показывает линии, которые пройдет лазер, и текущее его положение (на картинке положения нет, так как делал скрины, не подключив станок):

Из векторных файлов (кроме готовых G-кодов) программа понимает только SVG. Это открытый стандарт, файлы такого типа создает, например, программа Incscape. Мне Incscape не очень нравится, в основном потому, что там не очень удобно (ну или я не разобрался как?) создавать чертежи с точными и заданными числами размерами.

Если мне надо что то вырезать по чертежу, чертеж я создаю в SolidWorks, оттуда экспортирую в формате DFX, этот файл открываю в CorelDraw и в нем сохраняю файл в формате SVG. При этом все размеры очень хорошо передаются от чертежа до генерации G-кодов.

Чем еще удобна программа LaserGRBL.

1. Для резки в несколько проходов можно задать количество повторов исполнения G-кода. Хотя, честно говоря, эта функция есть почти у всех подобных программ.

2. Есть возможность создавать свои кнопки. К кнопкам привязываются G-коды, я сделал кнопки включения и выключения лазера и вентилятора. Кроме того, в кнопках можно задействовать переменные, привязанные к текущему заданию.Таким образом можно создать кнопки, например, перемещения лазера к центру рисунка или сделать кнопку, по нажатию на которую, лазер очертит наружные границы рисунка.

3. Про возможность прошивки контроллера станка я писал выше.

4. Кроме самой прошивки GRBL, через программу LaserGRBL можно задавать настройки прошивки, которые хранятся в энергонезависимой памяти контроллера:

Настройки, например, такие — скорость, ускорение, наличие концевых датчиков, количество шагов на миллиметр. Менять эти настройки, конечно, можно и при помощи специальных команд (типа «$100=250.000», подробнее — смотри описание прошивки GRBL), но тут, через таблицу, гораздо удобнее, сразу видно какие были и что надо изменить.

5. В программе есть русский язык, но русификация сделана не идеально, где-то подписи сильно уменьшают окошки для ввода, где-то неудачные сокращения, что то в пояснениях не переведено, так что я использую ее на английском.

6. Интерфейс программы сделан удобно и продумано. Например, есть несколько цветовых схем под защитные очки разного цвета.

7. Работает надежно, без зависаний и ошибок.

В общем, пользуюсь программой LaserGRBL и наслаждаюсь, и вам того же советую. 🙂

Источник: www.chipmaker.ru

Лучшее программное обеспечение для лазерной гравировки/резки: бесплатное и платное!

Для лазерной гравировки/резки, вам необходимо программное обеспечение чтобы создать дизайн (CAD), преобразовать его в код (CAM) и взаимодействовать с лазерным станком (управление).

Некоторые программы позволяют вам выполнять все эти операции внутри себя, в то время как в других случаях вам нужно использовать две или более программ в сочетании.

Выбор правильного программного обеспечения не менее важен для вашего проекта, чем выбор лазерного резака или гравера.

Некоторые программы специально созданы для работы с лазерами, в то время как другие представляют собой программы общего назначения, одним из приложений которых является лазер.

В этой статье я перечисляю лучшие варианты программного обеспечения для лазерной резки и гравировки в 2022 году.

Каждое программное обеспечение классифицируется в зависимости от его назначения (CAD, CAM, Control).

Лучшее универсальное программное обеспечение для лазерной гравировки или резки

LightBurn — лучшее программное обеспечение для лазерной резки

САD	Нет
САМ	Да
Контроль	Да
Моделирование	Нет
Операционные системы	Веб-интерфейс (независимо от ОС)
Интернет	Да
Платно/бесплатно	Бесплатно

Краткий обзор программного обеспечения LaserWEB

LaserWeb — это программное обеспечение с открытым исходным кодом, которым может свободно пользоваться каждый.

Как следует из названия, это веб-программное обеспечение, для работы которого требуется активный доступ в Интернет.

Поскольку он может работать в браузерах, он не зависит от ОС и может работать на большинстве устройств, и даже работает на Raspberry Pi.

Его также можно использовать как приложение. Вы можете получить установочные файлы для Windows, Mac и Linux на их странице GitHub.

Даже если вы устанавливаете приложение, вся обработка происходит через их сервер, поэтому вам нужно быть в сети, что означает, что вам требуются только минимальные системные требования.

Он позволяет подключаться к камере и визуально размещать и выравнивать дизайн на инвентаре с помощью функции оптического распознавания меток (OMR).

LaserWeb может генерировать файл G-кода из файлов DXF, SVG, BITMAP, JPG или PNG, что делает LaserWeb CAM совместимым.

Вы даже можете экспортировать и сохранить G-код, чтобы использовать его в другом программном обеспечении.

Часто задаваемые вопросы (FAQ)

Какое программное обеспечение вам нужно для лазерной резки или гравировки?

Для лазерной резки или гравировки вам потребуется программное обеспечение CAD для проектирования формы, необходимой для резки или гравировки, программное обеспечение CAM для преобразования дизайна в команды, понятные лазерным машинам, и управляющее программное обеспечение для отправки сгенерированного кода программы на лазер. Иногда вам не нужно отдельное программное обеспечение для выполнения каждой операции. Например, такое программное обеспечение, как LightBurn, может выполнять все три операции (CAD, CAM и управление).

Нужно ли мне специальное программное обеспечение CAM для лазерной резки и гравировки?

Вам не нужно специальное программное обеспечение для операций CAM при лазерной резке или гравировке. Большинство программ управления, используемых с лазерными резаками или граверами, могут напрямую получать файлы изображений из программного обеспечения для проектирования.

Источник: cnc-maniac.ru

LaserGRBL на русском

Важно, для того чтобы перейти к следующему уроку по LaserGRBL нажмите на стрелки ниже.

Итак в этой статье мы расскажем, как подготовиться к запуску лазерного гравера Gistroy. Либо любого другого станка, который Вы хотите запустить на базе Arduino.

Напоминаем , если Вы ищете качественный лицензионный софт для работы с лазерным гравером, советуем ознакомится с нашей программой LightBurn.

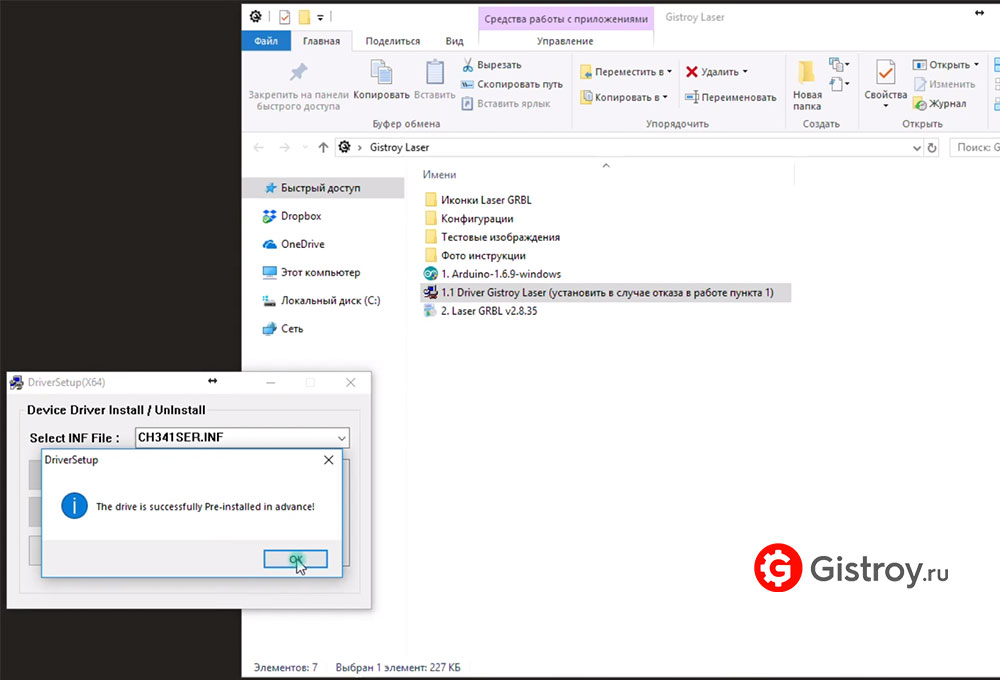

Так как устройство сделано на платформе Arduino, то для начала необходимо установить программу Arduino для последующей инициализации платы. Если таковая уже имеется, как у нас, то этот пункт пропускаем. Программу Arduino можно скачать с официального сайта.

В случае, если после установки Ваша система не определяет плату, то решить проблему можно, установив дополнительный драйвер. После этой манипуляции с вероятностью 99 % все должно работать.

Скачать архив

Следующий шаг — это установка программного обеспечения — LaserGRBL. После установки Вы можете обновится до последней версии, после чего отключить автоматические обновления.

После установки программы LaserGRBL запускаем ее. На первое время советую отключить автоматическое обновление программы по причине того, что зачастую в новых версиях могут встречаться недоработки, пагубно влияющие на работу устройства.

Во вкладке Grbl – «Настройки аппаратных возможностей программы» проверяем наличие галочки напротив параметра «Поддержка ШИМ»

LaserGRBL кнопки

Теперь приступим к настройке интерфейса LaserGRBL. На рабочем столе имеются стандартные иконки, мы добавим еще несколько, на наш взгляд, необходимых для комфортной работы с лазерным гравером. Ниже представлены иконки с командами, а еще ниже будут принскрины программы для ее настройки.

Правой кнопкой мыши кликаем на нижнем поле программы и нажимаем «Добавить кнопку». В левом углу нажимаем на пиктограмму и выбираем из Папки «Иконки» изображение. Далее копируем его название и открываем. Выбранное изображение появилось на месте пиктограммы. Далее в поле Tool Tip Вставляем скопированное название.

В поле GCode прописываем команду.

Включить лазер

Команда: M3 S255

При нажатии на кнопку включить лазер, лазер начнет работать на максимальная мощность.
Важно, чтобы отключить блокировку включения Вы должны сместить лазерную головку кнопками перемещения (установите минимальное перемещение в 0,1 мм)
Будете очень внимательно обязательно наденьте очки, о вреде лазерного излучения Вы можете почитать в этой статье.

Выключить лазер

Команда: M5

При нажатии на кнопку лазер будет выключен моментально. Режим безопасности включения работать не будет.

Прицелиться

Команда: M3 S1 (либо M3 S2)

Если Ваш станок имеет ТТЛ модуль (поддержку градиента серого) то при нажатии на кнопку включается лазер на малой мощности, иногда значение S1 может быть больше, прицелиться будет просто.
Важно, чтобы отключить блокировку включения лазера в LaserGRBL Вы должны сместить лазерную головку кнопками перемещения (установите минимальное перемещение в 0,1 мм)
Данный режим используется для фокусировки, почитать статью о фокусировки можно тут.

Отъехать

Команда: G91 X. Y. F6000

Где . — габариты Вашего станка по Х и Y (если в Вашей конструкции имеются концевые выключатели, а F (скорость в мм/мин).
Название говорит само за себя, кнопка заставляет станок отъехать в заданные координаты.

Свободное позиционирование

Команда: G10 P0 L20 X0 Y0

При нажатии на кнопку свободное позиционирование происходит обнуления координат X и Y.
Важно, в новых версиях программы она имеется изначально. В LaserGRBL мы должны помнить что все работы идут от нижнего левого угла, согластно декартовой системы координат.

К центру и обратно

Type: Two State Button (GCode. GCode 2)
GCcode (колонка слева)
M3 S2
G0 X[left] Y[bottom] F4000
G1 X[right/2] F4000
G1 Y[top/2] F4000
M5
GCcode 2 (колонка справа)
G0 X0 Y0 F4000

При нажатии на эту кнопку один раз лазерная головка едет и показывает центр заготовки, после второго нажатия возвращается в ноль.

Границы гравировки

Команда:
M3 S2
G0 X[left] Y[bottom] F4000
G1 X[right] F4000
G1 Y[top] F4000
G1 X[left] F4000
G1 Y[bottom] F4000
M5
G0 X0 Y0 F6000

Кнопка для подсветки рамки, границы будущей гравировки. Важно, LaserGRBL работает с картинками, а не с векторами, поэтому подсветка будет обозначать холст картинки.

Источник: gistroy.ru
