2Лабораторная работа №2. Анализ сетевого трафика с помощью программы «Wireshark»: tcp-сеансы, извлечение информации.

1. Захватите сетевой трафик при скачивании картинок на любом ресурсе изученными ранее методами.
2. Извлечение информации из захваченных пакетов

Для извлечения файлов или картинок из захваченных файлов необходимо произвести фильтрацию по пакетам протокола HTTP. Далее для извлечения информации перейти в меню File – Export Objects – HTTP. Появится окно, которое покажет все захваченные http объекты — текстовые файлы, картинки и т.д (рисунок 2.1).

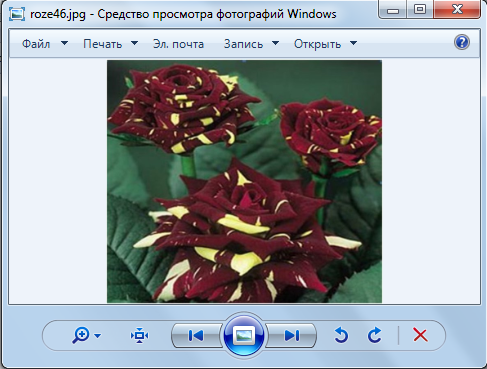

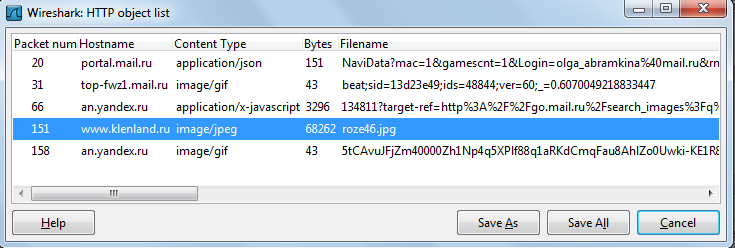

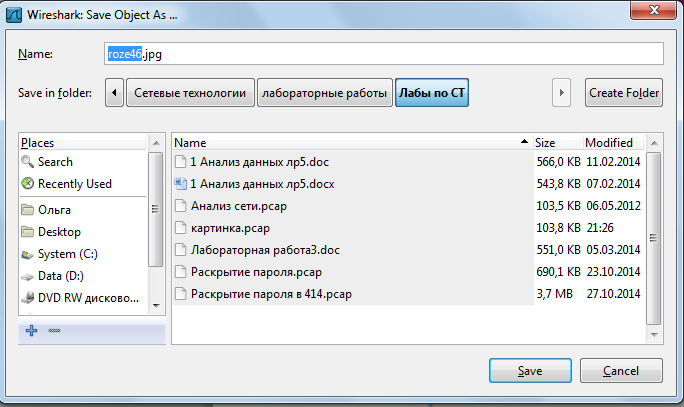

Рисунок 2.1 – Список захваченных файлов Для того чтобы вытащить любой файл из этого списка, достаточно просто выделить его и нажать «Save As» (рисунок 2.2). Рисунок 2.2 – Сохранение файла Рисунок был извлечен без каких-либо проблем (рисунок 2.3). Таким же способом, можно извлекать и потоковое видео/аудио. Рисунок 2.3 – Извлеченный рисунок Для того чтобы быстро просмотреть передаваемые данные в рамках того или иного сеанса, используют команду меню Analyze — Follow TCP Stream. После выполнения команды на экране появится диалоговое окно, в котором разными цветами будут отображены как запросы клиента, так и ответы сервера. Кнопка «Entire conversation» с раскрывающимся списком позволяет отобразить обе стороны, участвующие в обмене, или только одну из них. Диалоговое окно позволяет отобразить данные в различных форматах (ASCII, EBCDIC, Hex Dump, C Arrays, Raw) и сохранить их в файл. При обнаружении в сеансе кадров с каким-либо файлом можно отобразить лишь поток соответствующего направления, выбрать необходимый формат и сохранить его на диск.

1. Использование функции Follow TCP Stream для извлечения информации

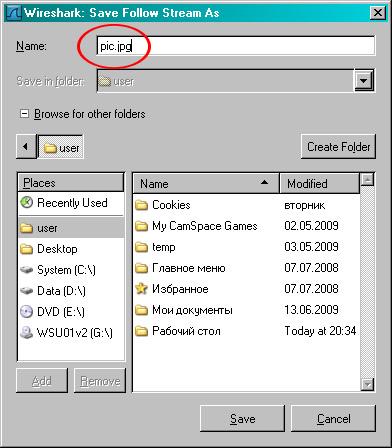

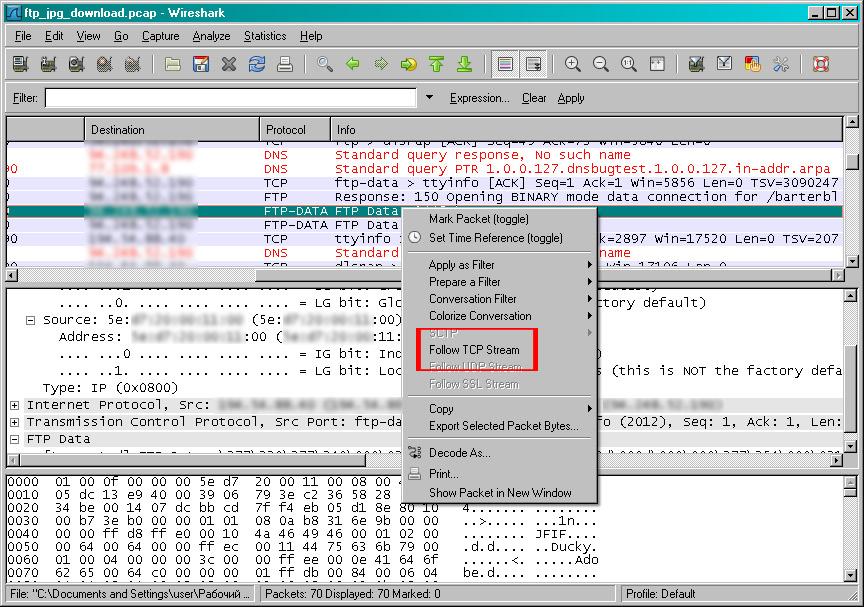

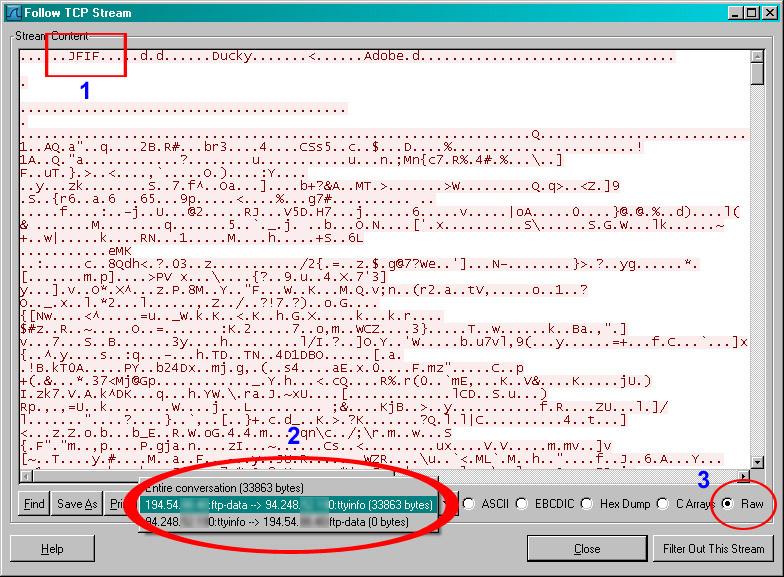

Для использования функции Follow TCP Stream, необходимо знать, что искомые данные находятся в определенном пакете. Определить это можно «увидев» передачу данных в потоке TCP как пакеты протокола FTP-data. На пакете, в котором предполагается передача данных, нажимаем правой кнопкой и выбираем Follow TCP Stream (рисунок 2.4): Рисунок 2.4 – Выбор пакета передачи данных В появившемся окне выбираем функцию «Save» и сохраняем данные на диск с указанием расширения файла (рисунок 2.5): Рисунок 2.5 – Сохранение данных на диск Если Вы точно не знаете расширение сохраняемого файла, то заголовок файла может помочь Вам его «опознать» – в нашем случае JFIF указывает что это jpg файл. Файлы, начинающиеся с «MZ» являются исполняемыми. Также важно выбрать направление в котором велась передача файла, т.е. выбрать направление либо от сервера к клиенту, либо наоборот – определить это можно по IP адресам. Необходимо выбрать сохранение файла из «Raw» данных (рисунок 2.6).

Рисунок 2.6 – Follow TCP Stream для отдельного пакета

1. Статистика по захваченным пакетам в графическом виде

Wireshark может выводит полученную информацию в графическом режиме, что облегчает ее восприятие. Перейдя в меню Statistics-Graphs tool, можно выбрать пять фильтров для сравнения файлов позаголовочно с помощью выделения различными цветами на рисунке 2.4. Рисунок 2.4 – График зависимости разного типа трафика

1. Анализ TCP-сеансов

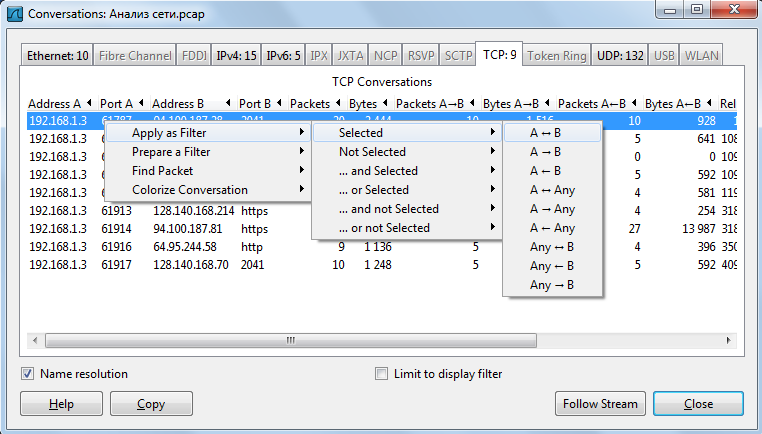

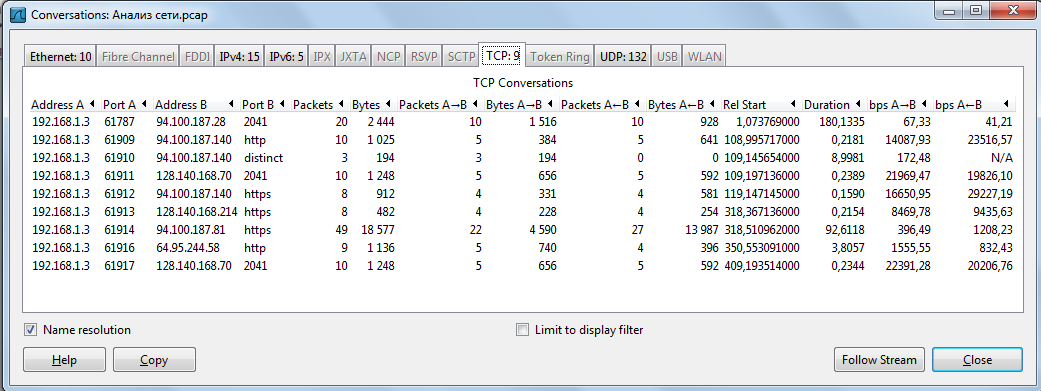

Для определения количества сеансов TCP в буфере захваченных пакетов, необходимо выполнить команду меню Statistics — Conversations (рисунок 2.5). Рисунок 2.5 – Количество сеансов TCP Выберите первый сеанс и с помощью контекстного меню «Apply as Filter — Selected — AB» отобразите в буфере кадры, принадлежащие этому сеансу (рисунок 2.6), сделайте вывод. Рисунок 2.6 – Отображение кадров только одного сеанса Проанализируйте третий кадр в рамках любого выбранного сеанса TCP и ответьте на следующие вопросы:

1. Какие порты используются клиентом и сервером?
2. Какой начальный последовательный номер выбран клиентом?
3. Присутствует ли в этом кадре поле подтверждения, каково его значение?
4. Какая длина заголовка TCP, присутствуют ли данные в этом кадре?
5. Какой бит флагов установлен и для чего он служит?

1. Извлечение сообщений об ошибках

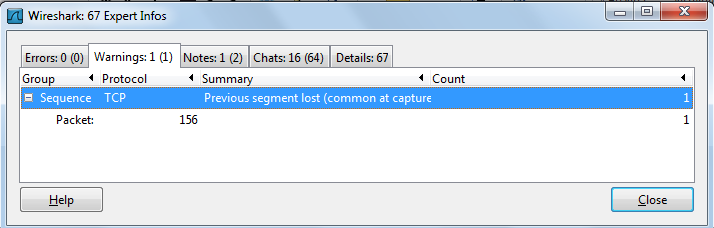

Выбрав меню Analyze-Expert InfoComposite произведем извлечение сообщений об ошибках и флаги предупреждения (такие, как потерянный или не в очереди сегмент) для быстрого обнаружения проблемы, что представлено на рисунке 2.7. Рисунок 2.7 – Окно функций обнаружения ошибок Описание вкладок меню и цвет, которым элементы будут отмечены в графическом интерфейсе программы:

• Chat/Чат (серый): информация об обычном рабочем процессе. Например, TCP пакет с установленным флагом SYN;
• Notes/Примечания (голубой): значительные предупреждения. Например, приложение вернуло такой код ошибки, как HTTP 404;
• Warning/Предупреждения (желтый): предупреждение, например, когда приложение вернуло такой код ошибки как «проблема связи»;
• Errors/Ошибка (красный): Серьезная проблема, например, сформированный пакет.

Контрольные вопросы: 19

Как правильно пользоваться Wireshark

Отслеживание трафика с Wireshark

Источник: studfile.net

КС домашная работа 1. Лабораторная работа. Использование программы Wireshark для просмотра сетевого трафика Топология

Единственный в мире Музей Смайликов

Самая яркая достопримечательность Крыма

Скачать 1.89 Mb.

Лабораторная работа. Использование программы Wireshark для просмотра сетевого трафика

1. Топология

1. Задачи

Часть 1. Сбор и анализ данных протокола ICMP в программе Wireshark при передаче данных в локальной сети

1. Общие сведения/сценарий

Wireshark — полезный инструмент для всех, кто работает с сетями. Его можно использовать для анализа данных, а также для поиска и устранения неполадок при выполнении большинства лабораторных работ в рамках курсов CCNA. В ходе лабораторной работы вы научитесь пользоваться программой Wireshark для захвата IP-адресов пакетов данных ICMP и МАС-адресов Ethernet-кадров.

1. Необходимые ресурсы

• Один ПК (Windows 7 или 8 с доступом в Интернет)
• Дополнительные ПК в локальной сети будут использоваться для ответов на эхо-запросы (с помощью команды ping).

1. Сбор и анализ данных протокола ICMP в программе Wireshark при передаче данных в локальной сети

В части 1 этой лабораторной работы вы должны отправить эхо-запрос с помощью команды ping на другой ПК в локальной сети и перехватить ICMP-запросы и отклики в программе Wireshark. Кроме того, вам нужно найти необходимую информацию в собранных кадрах. Этот анализ поможет понять, как заголовки пакетов позволяют доставлять данные адресатам.

1. Определите адреса интерфейсов вашего ПК.

В данной лабораторной работе вам необходимо узнать IP-адрес компьютера и физический адрес сетевой платы, который называется MAC-адресом.

1. Откройте окно командной строки, введите команду ipconfig /all и нажмите клавишу ввода.
2. Запишите IP-адрес интерфейса ПК и МАС-адрес (физический адрес).

1. Обменяйтесь IP-адресами ПК с другими учащимися, но пока что не сообщайте им свой МАС-адрес.

Запустите программу Wireshark и начните сбор данных.

На своем ПК нажмите кнопку Пуск и найдите Wireshark в списке программ. Дважды нажмите на Wireshark.

После запуска программы Wireshark нажмите на Interface List (Список интерфейсов).

Примечание . Список интерфейсов можно также открыть, нажав на значок первого интерфейса в ряду значков.

1. В окне Capture Interfaces (Захват интерфейсов) программы Wireshark установите флажок рядом с интерфейсом, подключенным к вашей локальной сети.

Примечание. Если перечислено несколько интерфейсов и вы не уверены в том, какой из них нужно выбрать, нажмите кнопку Details (Подробнее) и откройте вкладку 802.3 (Ethernet). Убедитесь в том, что MAC-адрес соответствует результату, который вы получили в шаге 1б. Убедившись в правильности интерфейса, закройте окно информации об интерфейсе.

1. После этого нажмите кнопку Start (Начать), чтобы начать захват данных.

В верхней части окна программы Wireshark начнет прокручиваться информация. Строки данных выделяются различными цветами в зависимости от протокола.

1. Информация может прокручиваться очень быстро, это зависит от интенсивности взаимодействия ПК с локальной сетью. Чтобы облегчить просмотр и работу с данными, собранными программой Wireshark, можно применить фильтр. В этой лабораторной работе нас интересуют только единицы данных протокола (PDU) ICMP (эхо-запрос с помощью команды ping). Чтобы вывести на экран только единицы данных протокола ICMP (эхо-запрос с помощью команды ping), в поле фильтра в верхней части окна программы Wireshark введите icmp и нажмите клавишу ввода или кнопку Apply (Применить).

1. После этого все данные в верхнем окне исчезнут, однако захват трафика в интерфейсе продолжится. Откройте окно командной строки, которое вы открывали ранее, и отправьте эхо-запрос с помощью команды ping на IP-адрес, полученный от другого учащегося. Обратите внимание на то, что в верхней части окна программы Wireshark снова появятся данные.

Примечание. Если компьютеры других учащихся не отвечают на ваши эхо-запросы, это может быть вызвано тем, что межсетевые экраны их компьютеров блокируют эти запросы. Информацию о том, как обеспечить пропуск трафика ICMP через межсетевой экран на ПК с ОС Windows 7 см. в .

1. Остановите захват данных, нажав на значок Stop Capture (Остановить захват).

1. Изучите полученные данные.

В шаге 3 необходимо проверить данные, сформированные эхо-запросами с помощью команды ping на ПК других учащихся. Программа Wireshark отображает данные в трех разделах: 1) в верхнем разделе отображается список полученных кадров PDU со сводной информацией об IP-пакетах; 2) в среднем разделе приводится информация о PDU для кадра, выбранного в верхней части экрана, а также разделение перехваченного кадра PDU по уровням протоколов; 3) в нижнем разделе показываются необработанные данные каждого уровня. Необработанные данные отображаются как в шестнадцатеричном, так и в десятичном форматах.

1. Выберите кадры PDU первого запроса ICMP в верхнем разделе окна программы Wireshark. Обратите внимание на то, что в столбце Source (Источник) указывается IP-адрес вашего компьютера, а в столбце «Destination» (Назначение) — IP-адрес ПК другого участника, на который вы отправили эхо-запрос с помощью команды ping.

1. Не меняя выбор кадра PDU в верхнем разделе окна, перейдите в средний раздел. Нажмите на символ + слева от строки «Ethernet II», чтобы увидеть МАС-адреса источника и назначения.

Совпадает ли MAC-адрес источника с интерфейсом вашего компьютера? ___Да___

Совпадает ли MAC-адрес назначения в программе Wireshark с MAC-адресом другого учащегося?

Как ваш ПК определил MAC-адрес другого ПК, на который был отправлен эхо-запрос с помощью команды ping?

При запросе компьютер 1 обращается по IP к компьютеру 2, сообщает свой MAC-адрес и запрашивает MAC-адрес компьютера 2

Примечание. В предыдущем примере захваченного ICMP-запроса данные протокола ICMP инкапсулируются внутри PDU пакета IPv4 (заголовка IPv4), который затем инкапсулируется в PDU кадра Ethernet II (заголовок Ethernet II) для передачи по локальной сети.

1. Сбор и анализ данных протокола ICMP в программе Wireshark при передаче данных в удаленную сеть

В части 2 вы должны будете отправить эхо-запросы с помощью команды ping на удаленные узлы (расположенные за пределами локальной сети) и изучить данные, сформированные этими запросами. Затем вам нужно будет определить различия между этими данными и данными, которые вы изучали в части 1.

1. Запустите захват данных в интерфейсе.

1. Нажмите на значок Interface List (Список интерфейсов), чтобы снова открыть список интерфейсов ПК.

1. Убедитесь, что напротив интерфейса локальной сети установлен флажок, и нажмите кнопку Start (Начать).

1. Появится окно с предложением сохранить полученные ранее данные перед началом нового захвата. Сохранять эти данные необязательно. Нажмите Continue without Saving (Продолжить без сохранения).

1. Активировав захват данных, отправьте эхо-запрос с помощью команды ping на следующие три URL-адреса веб-сайтов:

1. www.yahoo.com
2. www.cisco.com
3. www.google.com

Примечание. При отправке эхо-запросов с помощью команды ping на указанные URL-адреса обратите внимание на то, что служба доменных имен (DNS) преобразует адрес URL в IP-адрес. Запишите IP-адреса, полученные для каждого URL-адреса.

1. Остановите захват данных, нажав на значок Stop Capture (Остановить захват).

1. Изучите и проанализируйте данные, полученные от удаленных узлов.

1. Просмотрите собранные данные в программе Wireshark и изучите IP- и MAC-адреса трех веб-сайтов, на которые вы отправили эхо-запросы. Ниже в оставленном месте укажите IP- и MAC-адреса назначения для всех трех веб-сайтов.

1 — й адрес: IP: 87.248.100.215 MAC: 10:a3:b8:e2:7e:98

2 — й адрес: IP: 23.13.249.186 MAC: 10:a3:b8:e2:7e:98

1. Какова существенная особенность этих данных?

Как эта информация отличается от данных, полученных в результате эхо-запросов локальных узлов в части 1?

1. Вопросы для повторения

Потому что IP-адрес на который отправляется ping находится в
другой сети доступ к которой осуществляется через локальный узел.

Приложение А. Пропуск трафика ICMP через межсетевой экран

Если эхо-запросы с помощью команды ping с других компьютеров не проходят на ваш ПК, возможно, их блокирует межсетевой экран. В этом приложении объясняется, как обеспечить пропуск эхо-запросов через межсетевой экран, а также как отменить новое правило ICMP по завершении лабораторной работы.

1. Создайте новое правило, разрешающее прохождение ICMP-трафика через межсетевой экран.

1. На Панели управления выберите пункт Система и безопасность.

1. В окне «Система и безопасность» выберите Брандмауэр Windows.

1. В левой части окна «Брандмауэр Windows» выберите Дополнительные параметры .

1. В окне «Дополнительные настройки безопасности» выберите в левой боковой панели Правила для входящих подключений , а затем Создать правило. в правой боковой панели.

1. Откроется мастер создания новых правил для входящих подключений. В окне «Тип правила» установите переключатель Настраиваемые и нажмите кнопку Далее.

1. В левой панели выберите Протокол и порты , затем в раскрывающемся меню типов протокола выберите пункт ICMPv4. После этого нажмите кнопку Далее.

1. В левой панели выберите Имя и в соответствующее поле введите Allow ICMP Requests (Разрешить запросы ICMP). Нажмите Готово.

Созданное правило позволит другим учащимся получать эхо-отклики с вашего ПК.

1. Отключите и удалите новое правило ICMP.

По завершении лабораторной работы необходимо отключить или удалить новое правило, созданное в шаге 1. Опция Отключить правило позволяет снова включить его при необходимости. Полное удаление правила навсегда удалит его из списка правил для входящих подключений.

1. В левой части окна «Дополнительные настройки безопасности» выберите Правила для входящих подключений и найдите правило, созданное в шаге 1.

1. Чтобы отключить правило, выберите опцию Отключить правило. После этого название опции изменится на Включить правило. Правило можно включать и отключать поочередно. Состояние правила также отображается в столбце «Включено» списка правил для входящих подключений.

1. Чтобы удалить правило ICMP навсегда, нажмите Удалить. Если после этого потребуется разрешить запросы ICMP, правило нужно будет создать заново.
