КОМПАС-3D Viewer

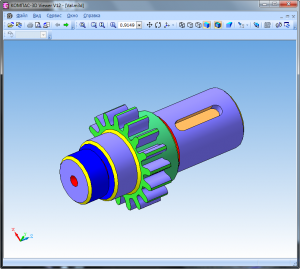

Скриншот приложения КОМПАС-3D Viewer - №1

КОМПАС-3D Viewer — программа для просмотра трехмерных изображений, их описаний, чертежей и схем, созданных в программах Компас 3D, Компас 3DLT и Компас 3D Home (системы трехмерного моделирования с поддержкой распространенных форматов STEP, ACIS, IGES, DWG, DXF). Просмотрщик Компас работает на русском языке и снабжен подробной справкой. Программа предназначена для ПК и ноутбуков с Windows 7, 8.1, 10. Поддерживается и 32-битная, и 64-битная версии ОС.

Возможности программы

создание произвольных сечений объектов;
визуализация каркаса;
просмотр объекта в перспективе;
вращение объекта в любых плоскостях под произвольными углами;
наличие инструментов для определения координат точек и замера расстояний, углов и других параметров (для чертежей);
редактирование метаданных;
создание комментариев к документу;
импорт чертежей и моделей в формат для растровых графических редакторов;
печать документов на принтере или плоттере из программы;
выбор оформления интерфейса, конфигурации рабочего окна.

Элементы объекта в Kompas 3D-Viewer собраны в иерархическую структуру так, что пользователь может легко переключаться между ними или скрывать ненужные.

КОМПАС-3D Viewer (Руководство по программе)

Однако шаблоны и файлы в форматах DXF и DWG редактировать при помощи этой утилиты нельзя, поскольку эти форматы чаще всего применяются при разработке документации строгой отчетности, например, сборочных чертежей или деталировок. Правка файлов таких форматов производится в тех программах, в которых они были созданы.

Источник: freesoft.ru

Знакомство с Компас 3D Viewer

На одном из прошедших занятий, в качестве упражнения предлагалось установить Компас 3D Viewer — если Вы этого еще не сделали, то от Вас потребуется это сделать на этом занятие. Компас 3D Viewer используется в организациях, которые занимаются предоставлением услуг печати (типографии, издательские центры и т.д.).

Давайте откроем программу.

Перед нами откроется окно а котором необходимо указать путь файла, который Мы хотим просмотреть.

После того как было указано название файла подтвердим свой выбор. Перед Вами откроется запрошенный чертеж. Для его распечатки выберите «Печать».

Выбор файла для открытия

Рис. 6.12. Выбор файла для открытия

Задание на печать

Рис. 6.13. Задание на печать

Также как и для обычного чертежа можно задавать параметры специальной печати. Можно проводить открытие файлов с предварительной проверкой на наличие ошибок, просто воспользуйтесь переходом: «Файл» > «Открыть с проверкой».

КОМПАС-3D Viewer, или чем открыть файл, сделанный в КОМПАС-3D/КОМПАС-График

На этом занятие Мы рассмотрели основные возможности по работе с чертежами при задание их на печать. Безусловно объять необъятное невозможно. Вопросам задания документов на печать в программе КОМПАС посвящен целый раздел в «Руководстве пользователя» также эти темы очень часто обсуждаются на форумах — где каждый для себя пользователь решает как ему лучше задать документ на печать.

На следующей лекции нам предстоит познакомится со специальными возможностями программы КОМПАС с модулям расчета и построения.

ВМР — графический формат, один из старейших. Имеют хорошую совместимость с приложениями, которые используются ОС Windows.

Выкопировка — копия снятая с какой — либо части большого или общего чертежа.

Генеральный план — проектный документ на основание которого осуществляется планировка, застройка, реконструкция или другие виды проектных работ.

Графический формат — способ записи графической информации, предназначен для хранения рисунков и фотографий.

Монохромный — вид отображения при котором изображение содержит один оттенок цвета.

Плоттер — устройство для автоматического вычерчивания на бумаге рисунков, схем, чертежей и т.д.

Как можно вывести документ на печать без установки дополнительных приложений?

Скачать бесплатно КОМПАС-3D Viewer 16

Программа визуализации трехмерных моделей КОМПАС-3D Viewer

КОМПАС-3D Viewer – утилита от компании Аскон, предназначенная для визуализации трехмерных моделей, их проекций, чертежей и схем. Кроме поддержки собственных форматов, программа совместима с типами файлов, используемыми в AutoCad (dxf и dwg) и других САПР (cdw). Функция печати выведет любой чертеж, вид модели или их фрагмент на бумажный носитель посредством принтера или плоттера.

Первый запуск программы КОМПАС-3D Viewer потребует от пользователя выбрать стиль оформления интерфейса. На выбор доступны вид как в Visual Studio, Office от Microsoft любой редакции, оформление от XP или стильный Metro-подобный вид Carbon. С возможностей конфигурации внешнего вида утилиты доступно перемещение панелей, добавление/удаление иконок и изменение их размера.

В зависимости от содержимого открытого документа в главном окне появится различный набор инструментов. Так при открытии объемных моделей в КОМПАС-3D Viewer предоставлены инструменты для отображения произвольных сечений объектов, визуализации каркаса модели, перспективы и прочие. Деталь можно вращать во всех плоскостях под свободными углами и настраивать полутона. Для чертежа станут доступными инструменты для определения координат указанных точек и измерения:

расстояния;
углов между отрезками и линиями;
длины кривой и радиуса окружности.
