Компас 3D

Компас 3D — продвинутое решение для проектировщиков, которое стало стандартом для многих инженеров, архитекторов, дизайнеров интерьера.

Компас 3D — профессиональная программа от российских разработчиков, которая развивается на протяжении тридцати лет и уже стала стандартом для многих предприятий промышленного производства. Софт также часто используют архитекторы и строители в целях создания чертежей, также он подходит для проектирования различных сложных устройств.

Если сравнивать Компас 3D с аналогами, то здесь присутствуют особенности, присущие только ей, например, уникальное математическое ядро С3D с применением параметрических технологий, полностью русскоязычный интерфейс, справка и техническая поддержка, а также взаимодействие с подобными программами и импорт созданных в них проектов.

Интерфейс создан таким образом, что в нем разберутся даже новички. Стоит отметить, что есть специальная обучающая версия программы. В главном меню находятся основные команды для разных типов проектов, например, для проектирования трубопроводов, черчения машиностроительного оборудования и так далее. Работа с софтом существенно упрощена также благодаря тому, для каждого типа проектов предусмотрено множество готовых моделей.

Компас 3D V19. Что делать если не запускается Компас 3д? Error in OLE-initialization

Скачать Компас 3D
безопасно с помощью MultiSetup или ниже по прямой ссылке с сервера

Преимущества и недостатки

• Простой интерфейс с подсказками
• Библиотека с готовыми моделями
• Функция учета затрат на материалы
• Поддержка множества форматов

• Низкое качество визуализации

Источник: ktonasoft.ru

Общие сведения о программе КОМПАС

Аннотация: Цель лекции: Ознакомится с назначением данного продукта. Рассмотреть область его применения, краткий обзор развития данной САПР, основные возможности, приложения (дополнительные модули).

Введение

Вы когда либо задумывались сколько времени при разработке детали занимает рутинная «дурная» работа? Проведя нехитрые подсчеты выяснится что около 50% времени расходуется на оформление чертежей, расчет объемов и массы детали, подбору материалов передач и многие другие операции простые по сути, но достаточно трудоемкие и продолжительные во времени.

Цель данного курса – не только научить пользователя базовым навыкам работы с программой, но и показать основные возможности программы. Программа имеет ряд возможностей среди которых основная масса является базовыми и не требует дополнительных установок.

Первые лекции посвящены описанию основных продуктов компании АСКОН и установке программного обеспечения. Затем описывается модуль КОМПАС График предназначенный для построения чертежей и оформления конструкторской документации. Уделено внимание выводу документов на печать , именно эта операция ставит начинающих пользователей «в тупик «.

Компас 3D для начинающих. Урок № 1 основы

Рассматривая модуль КОМПАС 3D были изучены способы построения моделей, которые очень похожи с другими программными средствами.

Уделено значительное внимание дополнительным возможностям программы: системам расчета передач, системе проектирования пружин, системе прочностного расчета.

Описано взаимодействие программы КОМПАС с другими программами схожими по возможностям и назначению с КОМПАС; AutoCAD, SolidWorks.

1.1 Общие сведения

Наверное каждому из нас рано или поздно приходится графически представлять информацию. Особенно важна эта процедура для тех кто непосредственно занимается практической и научной деятельностью в области технических наук. Еще недавно труд инженера представлял собой рутинную работу и ворох испорченной бумаги.

Теперь с развитием САПР (систем автоматизированного проектирования) деятельность инженеров, конструкторов, технологов значительно упростилась. Не последнюю роль сыграло то, что в свободном доступе появилось программное обеспечение которое позволяет создавать полный комплект конструкторской документации, создавать объемные ( 3D ) модели. Так же появилась возможность создавать чертежи уже по готовым 3D моделям. И это далеко не полный перечень функций, которые предлагают нам САПР для упрощения и облегчения инженерной деятельности.

В предлагаемом курсе мы рассмотрим построение чертежей , оформление их в соответствие с требованиями ЕСКД (единой системы конструкторской документации) и СПДС (системы проектной документации для строительства), составление спецификаций, построение 3D моделей, построение чертежей на основе уже готовых 3D моделей, использование библиотеки стандартных изделий, возможности применения полученных результатов в других САПР .

1.2 Общие сведения о программе, краткий обзор развития семейства САПР Компас

Компас – это название продукта семейства САПР которые служат для построения и оформления проектной и конструкторской документации в соответствие с требованиями ЕСКД и СПДС .

Программы данного семейства автоматически генерируют ассоциативные виды трехмерных моделей, в том числе разрезы, сечения, местные разрезы, местные виды, виды по стрелке, виды с разрывом. Программа может предоставлять возможность ассоциированной связи модели с чертежами , то есть при изменение модели автоматически происходят изменения и на чертеже. Программа очень полезна и получила широкое применение при составление руководств по эксплуатации к тем или иным видам продукции, при составление проектной документации на те или иные виды работ .

Программа » Компас » является продуктом компании «Аскон», а само название » Компас » является акронимом от фразы «комплекс автоматизированных систем», в торговых марках получило написание заглавными буквами «КОМПАС».

Данная программа очень уверенно «чувствует себя» на рынке САПР постсоветского пространства, это объясняется рядом причин:

• интерфейс полностью русифицирован;
• построение всех чертежей и оформление документации ведется в соответствие с требованиями предъявляемыми к конструкторской документации;
• интерфейс интуитивен и прост для начинающего пользователя;
• те возможности которые предлагаются ничем не уступают заграничным аналогам типа AutoCAD, Solid Works и др., при этом в отличие от перечисленных продуктов она имеется в свободном доступе;
• возможность участвовать в развитие данного программного обеспечения, что также интересно;

Отправной точкой в своем развитие и представление как уже готовый программный продукт можно считать 1989 год когда появилась первая версия программы » Компас 1.0″, но для нас обычных пользователей интерес представляет другая дата 1997 год именно в этом году вышла первая версия под Windows – » Компас 5.0″. Уже в 2000 году был выпущен » Компас 5.10″, а в 2003 – » Компас 6.0″, 2004 – » Компас 7.0″, 2007 – » Компас 8.0″. Далее обновления стали следовать с периодичностью раз в год. Мы с вами будем пользоваться последней версией программы состоянием на 2014 год – » Компас 15″ которая вышла 17 марта 2014 года.

1.3 Основные продукты семейства «КОМПАС»

Основные продукты семейства КОМПАС служат для предоставления и работы с графическими объектами – чертежами , а также с твердотельными моделями. Основные продукты семейства можно разделить условно на те которые служат для создания чертежей и на те которые служат как для создания чертежей так и для создания моделей, так же можно классифицировать на платные и бесплатные версии.

К графическим продуктам следует отнести: » Компас График «, » Компас СПДС «, » Компас 3D «, » Компас 3D Home «, » Компас 3D LT». Все они служат для создания чертежей , спецификаций и прочей документации. » Компас График » выпускается двух конфигураций, может служить и как только программа для создания чертежей так и программа для создания чертежей и 3D моделей.

К продуктам служащим для создания твердотельных моделей можно отнести » Компас 3D «, » Компас 3D Home «, » Компас 3D LT».

Источник: intuit.ru

2.3 Общие сведения о системе компас-3d

Система KOMПAC-3D V7 предназначена для создания трехмерных пара­метрических моделей деталей и сборок, их рабочих чертежей, содержащих все необходимые виды, разрезы и сечения. Параметризация трехмерных мо­делей позволяет быстро получать типовые детали на основе однажды спро­ектированного прототипа.

2.3.2 Основные типы документов

Система KOMПAC-3D V7 состоит из двух частей: модуля плоского черчения и модуля трехмерного твердотельного моделирования. Каждый из этих модулей отвечает за выполнение определенных функций.

В терминах KOMПAC-3D V7 любое изображение, которое можно построить с помощью системы, принято называть документом. Помимо традиционных для системы КОМПАС типов документов (чертежей, фрагментов, спецификаций, текстов и графических документов), модуль трехмерного моделирования позволяет создавать документы двух дополнительных типов: трехмерные детали и сборки. В тех случаях, когда идет речь именно о трехмерных изображениях деталей или сборок, часто употребляется еще один термин-модель.

Трехмерная деталь — это однородная непрерывная область пространства определенной формы. Трехмерные детали хранятся в файлах с расширением m3d.

Трехмерная сборка — это трехмерная модель, объединяющая модели деталей, подсборок и стандартных изделий. Сборки хранятся в файлах с расширением a3d.

2.3.3 Основные элементы интерфейса

KOMПAC-3D V7 — это программа для операционной системы MS Windows. Поэтому ее окно имеет те же стандартные элементы управления, что и другие Windows-приложения (рисунок 5).

2.3.3.1 Панель текущего состояния

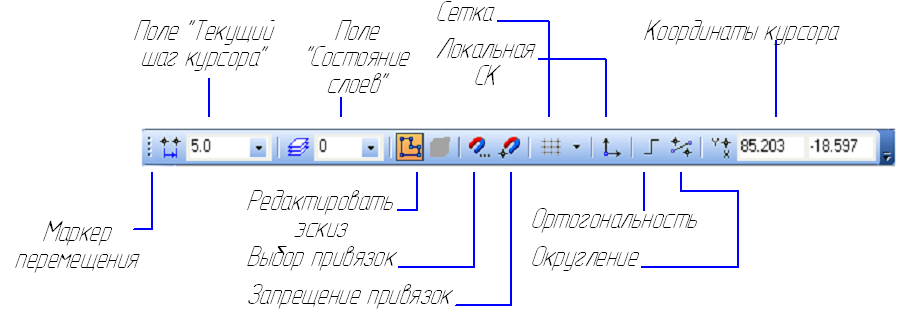

Панель текущего состояния находится в верхней части окна КОМПАС-3D V7, сразу над окном документа (рисунок 5). Состав панели текущего состоя­ния различен для разных режимов работы системы. Например, в режимах работы с чертежом, эскизом или фрагментом на ней расположены средства управления курсором, слоями, привязками и т. д. Эти средства представле­ны стандартными элементами управления: кнопками, полями и списками (рисунок 6).

2.3.3.2 Компактная панель и инструментальные панели

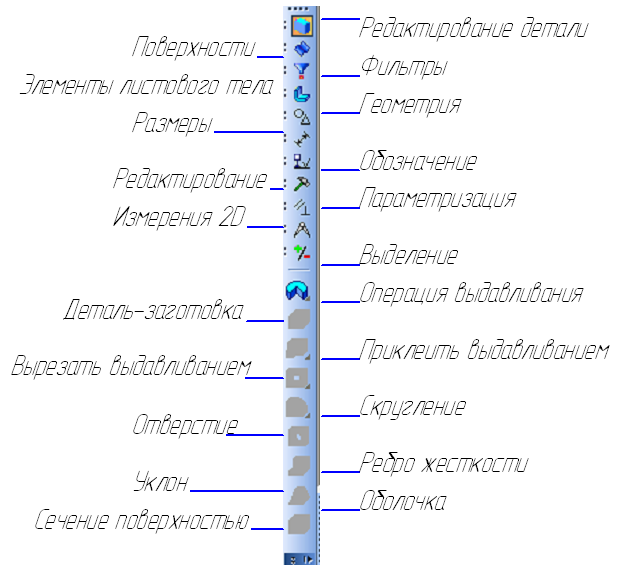

Компактная панель, по умолчанию, находится в левой части окна системы (рис. 5) и состоит из нескольких инструментальных панелей. Выбор нужной панели осуществляется с помощью кнопок переключения, то есть каждой кнопке переключения соответствует одноименная инструментальная панель. Каждая инструментальная панель содержит набор кнопок, сгруппированных по функциональному признаку.

Состав Компактной панели зависит от типа активного документа. Напри­мер, при открытии трехмерной модели детали включается кнопка Редактирование детали и открывается инструментальная панель Редактирование де­тали (рисунок 7).

На этой панели расположены кнопки команд, с помощью которых можно выполнять трехмерные построения: создать основание детали, добавить к основанию дополнительные элементы (бобышки, отверстия, скругления, ребра жесткости и т. д.).

Некоторые кнопки на инструментальных панелях могут быть затенены. Это значит, что соответствующие команды временно невыполнимы или недостаточно условий для их выполнения.

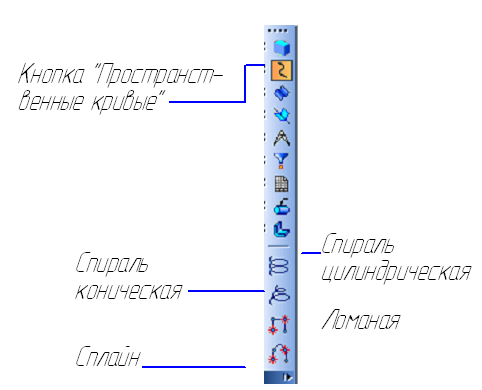

Кнопка Пространственные кривые открывает одноименную инструменталь­ную панель (рисунок 8). На ней расположены кнопки команд, с помощью которых можно создавать цилиндрические и конические спирали, ломаные трехмерные линии и плавные кривые (сплайны).

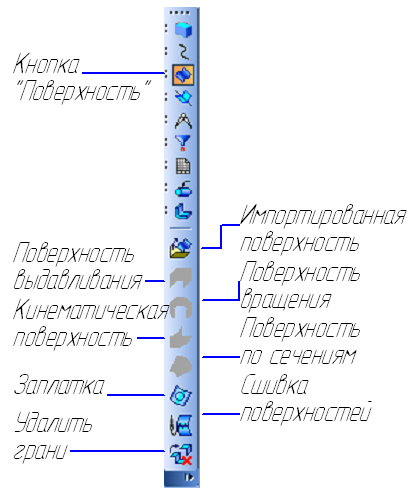

Единственная кнопка на панели Поверхности позволяет импортировать в модель КОМПАС данные из файлов в форматах SAT или IGES (рисунок 9). На инструментальной панели Вспомогательная геометрия расположены кнопки команд объектов вспомогательной геометрии, таких как: оси, плос­кости и линии разъема (рисунок 10).

Рисунок 8 Рисунок 9

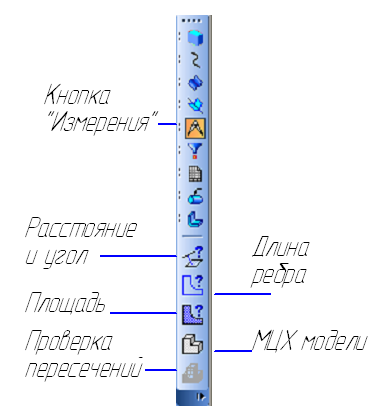

На инструментальной панели Измерения расположены кнопки команд, по­зволяющих выполнять измерения: подсчитывать длины ребер и площадь граней, определять расстояния между ними, вычислять массо-центровочные характеристики модели (рисунок 11).

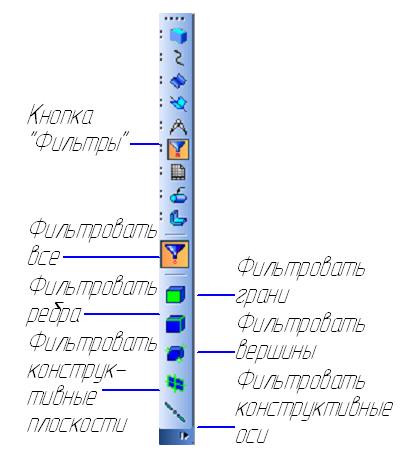

Команды инструментальной панели Фильтры позволяют выделять в мо­дели только определенные ее элементы: грани, ребра, вершины и т. д. (рисунок 12).

Рисунок 11 Рисунок 12

2.3.3.3 Панели расширенных команд

Некоторые команды на инструментальных панелях имеют варианты расши­рения. Например, вспомогательная плоскость в KOMПAC-3D V7 может быть построена несколькими различными способами. По умолчанию, строится смещенная плоскость. Чтобы получить доступ к прочим вариантам построения вспомогательных плоскостей, необходимо вызвать на экран па­нель расширенных команд.

Для вызова панели расширенных команд необходимо:

• щелкнуть на кнопке основной команды левой кнопкой мыши и удержи­вать ее, через непродолжительное время на экране появится связанная с данной кнопкой панель расширенных команд;
• после появления панели, для выбора необходимого варианта команды нужно установить курсор на соответствующую кнопку панели и отпус­тить кнопку мыши.

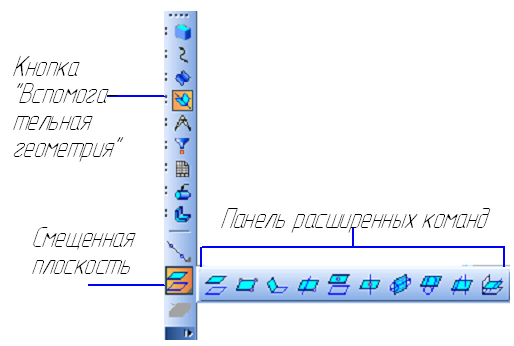

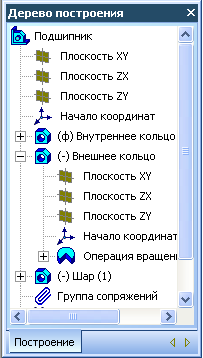

Например, на рисунке 13 показана панель расширенных команд построения вспомогательных плоскостей, которая расположена на инструментальной I панели Вспомогательная геометрия. Рисунок 13 Кнопки на инструментальных панелях, имеющие панели расширенных команд, помечены небольшим черным треугольником в правом нижнем углу. 2.3.3.4 Дерево построения Дерево построения, по умолчанию, располагается в левой части программ­ного окна KOMПAC-3D V7. Оно представляет в графическом виде последовательность элементов, составляющих деталь, в порядке их создания. В дереве построения отображаются следующие элементы: наименование дета­ли плоскости, символ начала координат, операции, эскизы и оси (рисунок 14). Рисунок 14 Дерево построения является неотъемлемой частью каждой трехмерной мо­дели и оформляется в виде отдельного окна со стандартными элементами управления: заголовком, границами и кнопками управления окном. Можно изменять размеры окна дерева построения и определять его поло­жение в окне модели с помощью стандартных элементов управления.

Источник: studfile.net

КОМПАС-3D: обзор программы

КОМПАС-3D — многофункциональная программа для твердотельного и поверхностного моделирования в 3D-пространстве для основного и вспомогательного производства. Система содержит внушительную базу типовых библиотек, которые содержат базовые модели для проектирования и создания детализированных чертежей в машиностроении, приборостроении, архитектурно-строительном производстве, авиации.

В основе программы лежит геометрическое ядро C3D и собственные программные технологии российских разработчиков, что делает систему трёхмерного проектирования полностью импортонезависимой.

Особенности КОМПАС-3D

При загрузке программа предлагает выбрать необходимый режим работы. Есть возможность пройти обучающий курс и обновить последнюю версию.

Что дает инновационный софт отечественного производства потребителю:

• автоматическую разработку проектов, несложное проектирование трубопроводов, кабельных систем, архитектурный сооружений;
• поддержку разных форматов файлов и возможность их передачи;
• бесплатную техническую поддержку;
• встроенный текстовый и табличный редактор с проверкой правописания;
• компактный и интуитивно понятный русскоязычный интерфейс для специалистов различного уровня подготовки;
• выгодное замещение зарубежных аналогов;
• встраивание в PLM-среду предприятия.

Софт предоставит вам чертежи, графики, инженерно-текстовые редакторы, а СПДС-помощник доступно поможет разобраться с оформлением документов.

6D: BIM технологии в проектировании

BIM-модель или эксплуатационная модель постройки — базовая основа, которая позволяет обслуживающим службам оперативно реагировать на проблемы и устранять их при возникновении форс-мажорных обстоятельств.

Основные возможности программы:

• общая централизованная база обслуживаемого оборудования;
• точный и быстрый поиск трудностей в работе на любом участке;
• мониторинг объектов любой сложности.

Модель эффективно помогать управлять любым видом недвижимости, обеспечивая контроль за состоянием, реакцию на неисправности и контроль за проведением планового ремонта.

Преимущества эксплуатации продукта

Функционал программы постоянно оптимизируется, обновляется и дополняется для удобства использования. Преимущества КОМПАС-3D:

1. Многозадачность и модульность системы. В зависимости от поставленных целей потребитель сам выбирает необходимый набор дополнительных приложений.
2. Доступность. Обширная справочная система и итерактивное обучающее руководство для понимания принципов работы в минимальный срок.
3. Специализированные наборы и интегрирование результатов. Для решения любых поставленных задач есть возможность приобрести дополнительное расширение, позволяющее делать различные инженерные задачи.

Вы можете купить КОМПАС 3D по оптимальной цене на официальном сайте компании ИНФАРС.
