Автомобили и внедорожники Ford с каждым годом становятся все более изощренными. С таким большим количеством функций и продвинутых систем на первый взгляд может показаться трудным работать с новыми Фордами. Хорошей новостью является то, что если у вас есть правильные инструменты, их довольно легко диагностировать.
Здесь мы рассмотрим некоторые из лучших сканеров OBD2 для автомобилей Ford и Lincoln. Сканеры, на которые мы смотрели, не являются общими сканерами OBD2. Перечисленные здесь сканеры позволяют диагностировать несколько систем, включая подушку безопасности, трансмиссию, ABS, двигатель и другие блоки управления.
В основном мы сосредоточились на сканерах, которые доступны по цене и составляют от 100 до 250 долларов.
Лучшие OBD2 сканеры для Ford
Launch Creader
Launch Creader
Сканеры Launch Creader существуют уже давно. У вас есть несколько вариантов, включая Creader VII CRP 123 или VIII CRP129. Обе эти модели позволяют диагностировать автомобили Ford.
ELM 327 на примере автомобиля Форд Фокус 2 и программы Torque
В частности, этот сканер позволит вам получить доступ (прочитать и стереть) двигатель, трансмиссию, системы SRS/Airbag и ABS. Сканер прост в использовании даже для новичков в диагностике автомобилей своими руками.
Launch Creader – отличный сканер, но он не рассчитывает на программирование с этим сканером или любым другим сканером в том же ценовом диапазоне.
Autel MaxiDAS DS808
Сканер Autel MaxiDAS
Autel MaxiDAS – самый продвинутый сканер в этом списке, который предлагает возможности, аналогичные диагностическим сканерам, используемым в дилерских центрах Ford.
Он удовлетворит требования владельцев Ford, которые стремятся проникнуть во все модули. Этот сканер довольно часто используется в автосервисах из-за его способности устранять неполадки во всех системах.
Он прост в использовании и не требует ноутбука, обучения Ford или программного обеспечения IDS.
Autel MaxiDAS может читать, стирать, программировать, запускать, активировать датчики и многое другое.
Это дороже, чем остальные сканеры в этом списке, но если вы ищете альтернативу Ford IDS, это лучший выбор.
INNOVA 3150
INNOVA 3150 Сканер
Он не только может читать и стирать контрольную лампу Check Engine на любом Ford 1996 и новее, но также может извлекать коды неисправностей ABS и SRS. Он может получить генетические коды ошибок (коды, начинающиеся с Pxxxx) для большинства автомобилей.
Он может получить специальные коды ошибок Ford (коды начинаются с Uxxxx). Он работает на автомобилях Ford, Ford Light Trucks и внедорожниках Ford.
Это по разумной цене и окупит инвестиции, даже если вы используете его только один раз. Если ваша передача работает, подключите INNOVA 3150 к порту OBD-II, расположенному под приборной панелью, чтобы получить коды ошибок. Вы получите описание проблемы прямо на дисплее INNOVA 3150.
Диагностика и скрытые функций ford focus 2 с помощью адаптера OBD 2
Foxwell NT414 Scanner
Диагностический сканер Foxwell считывает и стирает коды неисправностей из блоков управления ECU двигателя, коробки передач TCM, антиблокировочной тормозной системы (ABS) и подушки безопасности (SRS). Это основные системы автомобиля, с которыми обычно сталкиваются владельцы Ford.
Еще одно преимущество этого сканера заключается в том, что он работает на более чем 50 транспортных средствах, включая Ford, Holden, Honda, Chrysler, BMW, Ford, Audi, GM, Mercedes Benz, Citroen, Euro Ford, Sprinter, Volvo. Если у вас есть другие автомобили, которые вы обслуживаете, это может быть разумной инвестицией. Этот сканер также предоставляет данные в реальном времени и стоп-кадр.
Вы также сможете проверить состояние готовности к выбросам. Он позволяет отображать данные с датчиков в режиме реального времени, что является обязательным, если вы пытаетесь определить проблему на своем Ford.
Это позволяет вам отображать данные в реальном времени, стоп-кадр, I/M готовность, мониторинг датчика кислорода.
Ford IDS
Интегрированная диагностическая система (IDS) – это диагностический сканер, используемый в дилерских центрах Ford. Требуется ноутбук для запуска программного обеспечения IDS. Вы подключите VCM2 к порту OBD-II вашего автомобиля, а затем через USB-кабель к ноутбуку.
Это позволит вам диагностировать ECU, PCM, ABS, комбинацию приборов, подушку безопасности, топливный насос, антипробуксовочную систему, климат-контроль, коды неисправностей диагностики заднего и стирания, прошить новое программное обеспечение для ECU, сброс угла поворота руля, запрограммировать новые ключи, прокачать тормоза , используйте новые форсунки и многое другое.
IDS требует обучения и не является лучшим решением для диагностики и ремонта Ford. Официальный Ford IDS также требует лицензии на программное обеспечение, которая стоит несколько сотен долларов и должна обновляться каждый год.
Программное обеспечение Ford IDS истечет время ожидания, если оно не сможет подключиться к серверу для проверки лицензии. Он истечет, если необходимые обновления программного обеспечения не будут выполнены в конце 365-дневной подписки.
Обратите внимание, что интерфейс VCM поддерживает автомобили Ford с 1996 по 2014 годы. Для новых автомобилей, использующих сеть CAN, требуется IDS с возможностью VCM2.
Это, без сомнения, лучший диагностический сканер для Фордов, но нереальный для большинства владельцев.
Протокол Форд Корабли OBD-II
Перечисленные здесь сканеры совместимы с легковыми и грузовыми автомобилями Ford. Ford использует протокол SAE J1850 PWM для связи с различными системами вашего автомобиля, включая блок управления двигателем (ECU/ECM).
Если у вас есть более старый Ford, выпущенный в период с 1982 по 1996 год, вы не сможете использовать ни один из сканеров из этого списка. У этих автомобилей нет порта OBD II, но есть OBD I.
Вы можете использовать INNOVA 3145, который сможет диагностировать старые автомобили Ford, имеющие OBD I.
Источник: autoabra.com
Диагностика Ford Focus 2 своими руками
Диагностика по моделям авто 3 комментариев 17 ноября 2020 Просмотров: 17517 Рейтинг:
- Способы выполнения диагностики на Форд Фокус 2
- Варианты диагностики ЭБУ. Прошивка Фокус 2 через OBD2
- Инструкция по диагностике Ford Focus 2 своими руками с помощью ноутбука или смартфон через OBD2 разъём
- Частые вопросы по диагностике Ford Focus 2
- Особенности, отличия диагностики Ford Focus 2
Время прочтения
Время на прочтение: 9 мин.30 сек.
Сложность материала: Для профи — 4 из 5
- в моделях разной комплектации часто применялись ЭБУ, практически не пригодные для ремонта;
- диагностика линейки Focus 2 разных годов выпуска аналогична;
- применен стандартный для OBD 2 тип разъема.
Но при проведении диагностики этого автомобиля стоит учитывать некоторые «тонкие» моменты, характерны только для Focus 2.
Данная инструкция подробно описывает процесс считывания данных с ЭБУ «Ford Focus 2». Статья так же содержит рекомендации: какой сканер или адаптер, а так же программу выбрать для диагностики. В статье имеются полезные ссылки на более подробные инструкции и обзоры диагностического оборудования.
Автор сайта elm327-obd2.ru
1. Способы выполнения диагностики на Форд Фокус 2
Важно:
Линейка предусматривает следующие варианты сервиса:
- режим самодиагностики (автотестирование);
- сканирование внешними устройствами.
В последнем случае выполняется более детальное обследование узлов, что позволяет мастеру точно локализовать поломку.
ЭБУ Ford Focus 2
Автомобиль оборудован следующими типами электронных блоков:
+
(для отдельных блоков функция не предусмотрена)
Протоколы ЭБУ
В линейке Focus 2 стандартным протоколом общения является OBD 2. Этот тип обмена поддерживает высокоскоростные каналы связи, что необходимо для автомобилей новой генерации.
На втором фокусе используются два типа шины CAN:
- высокоскоростная;
- со средним значением передачи — Medium CAN.
Во втором случае необходимо использовать модернизированные адаптеры для доступа к этой шине.
Важно: от выбора типы канала не зависят функции, которые планируется выполнять (чтение, прошивка и другие).
Расположение ЭБУ:
Существует несколько вариантов расположения блоков управления на этих автомобилях. В новых моделях ЭБУ расположен под торпедой, за вещевым ящиком. Крепление выполнено на нескольких болтах.
В дорестайлинговых вариантах Ford (до 2007-2008 года) применена другая компоновка. Блоки могут располагаться под передней левой фарой (со стороны водителя). От этого места впоследствии отказались, поскольку корпус модуля постоянно находился под воздействием внешней среды.
Чип тюнинг и прошивка внутренней памяти:
Процедуру выполняют, когда требуется:
- заменить старую версию ПО на новую;
- восстановить блок управления после поломки, сбоя.
Чип-тюнинг относится к отдельным процедурам прошивки. Используется в тех случаях, когда необходимо увеличить динамические показатели ДВС. Чиповка двигателей выполняется аналогично, но с применением другого программного обеспечения.
Загорелся Check Engine на Ford Focus 2?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
2. Варианты диагностики ЭБУ. Прошивка Фокус 2 через OBD2
Приведем пример двух вариантов проведения работ:
С помощью щитка приборов
В автомобиле Ford эта процедура называется. Для перехода необходимо:
- Перевести ключ в положение I.
- Нажать и удерживать кнопку SET возле одометра (или на переключателе поворотов).
- Перевести ключ в положение II.
- Дождаться отображения надписи TEST, отпустить кнопку.
- Листать сервисное меню через нажатие клавиши SET.
Важно: режим самотестирования позволяет выявить неисправности, связанные именно с панелью приборов, иммобилайзеров или CAN-шиной. Коды глубоких дефектов не отображаются.
Используя автосканеры или адаптеры
Более детальный сервис автомобиля выполняется при помощи сканеров и адаптеров. Их главное преимущество – прямой доступ к памяти и калибровочной информации модуля управления. При помощи внешних устройств выполняется комплексная диагностика, считывания показаний работы отдельных узлов и агрегатов, а также производится считывание ошибок.
ЭБУ транслирует поток информационных пакетов на внешние устройства. Сканер переводит кодированные сообщения в понятный для человека вид.
Обзоры диагностических сканеров для Форд Фокус 2
Читай подробные статьи по обзору автосканеров, в том числе совместимых с Форд Фокус 2.
Обзоры OBD2 диагностических автосканеров
В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.
Прошивка и чип-тюнинг
Замена программного ядра в ЭБУ выполняется программаторами. Для Focus второго поколения наиболее оптимальной является ПО, типа ELMConfig и ELM-FF2. Обе программы относятся к классу конфигураторов.
Для прошивки необходимо:
- ноутбук с предустановленным ПО;
- свежие дампы прошивки;
- кабель программатора.
Программное обеспечение для чипа отличается модернизированными таблицами калибровочных параметров. По это причине двигатель становится агрессивнее.
Важным условием для правильной прошивки является обеспечение бесперебойного питания как для ноутбука, так и для автомобиля. Любые глюки или разряженная батарея приведут к сбою во время записи ядра. ЭБУ после таких ошибок станет неработоспособным.
3. Инструкция по диагностике Ford Focus 2 своими руками с помощью ноутбука или смартфон через OBD2 разъём
Определить, где находится OBD разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для Хендай Солярис зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Форд Фокус 2».
Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Ford».
Скачать диагностическую программу для сканера
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Форд Фокус 2»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.
Scan Tool Pro — бюджетный мультисканер для Ford Focus 2
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 1996 года выпуска в том числе с Ford Focus 2.
По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.
4. Частые вопросы по диагностике Ford Focus 2
Приведем пример наиболее популярных вопросов по этой теме.
Диагностика ошибок, их расшифровка
Сервисные коды определяются по предусмотренному OBD стандарту. Табло бортового компьютера в этом процессе не задействовано.
Первая позиция кода отведена под ряд буквенных обозначений:
- B – кузовные узлы;
- C – ходовая часть автомобиля (если на ней присутствуют элементы, поддерживающие диагностику);
- P – двигатель и его агрегаты;
- U – сетевые элементы, ответственные за связь отдельных узлов автомобиля (CAN-шина).
Вторая позиция зарезервирована под определитель ошибки. Третья — характер обнаруженного дефекта. Последние две позиции отведены под порядковые номера ошибок.
Подходящие адаптеры и кабели для диагностики Фокус второй генерации
| BOSCH | CAN | ELM327 CDP Launch CReader Autel MaxiDas Сканматик OBD2 VCM IDS UCDS – Ford VCDS адаптер Вася Диагност |
Torque Pro FORScan ScanXL Professional FoCCCus (для поколения 2010-2016) |
| Siemens | |||
| Mitsubishi Electric | |||
| Visteon | |||
| Denso |
В автомобилях предусмотрена стандартная диагностическая колодка OBD. При диагностике внешним оборудованием переходных кабелей использовать не нужно.
Важно: при подключении стоит помнить о наличии двухканальной шины CAN. Использование высокоскоростного и среднескоростного канала связи накладывает определенные технические трудности. При коммутации с CAN High, проблем обычно не возникает. Но для связи с CAN Mid необходимо использовать специальные адаптеры, имеющие поддержку общение с этим типом шин. К таким относятся официальные сканеры для Форд, а также некоторые модернизированные версии ELM.
Источник: elm327-obd2.ru
Заметки на свободную тему
Подвернулся случай, продолжил осваивать недавно купленный сканер Delphi DS150e.
В рамках удовлетворения академического любопытства, затестили прибор на свежекупленном Ford Focus II товарища. Машина выпуска марта 2011 года с мотором 1,6 Ti SIDA (115 л.с.), куплена сравнительно недавно (один хозяин, пробег 75 ткм.). Ошибок на панели нет, особых проблем нет. Как я сказал, интерес был чисто академическим.
Подключаем прибор, пытаемся считать VIN — не хочет. Ок, выбираем из каталога марку, модель, год, и снова не хочет читать. Блин! А зажигание-то кто будет включать? 🙂
#Автодиагностика
Несмотря на отсутствие горящих контрольных ламп на приборной панели, ошибки нашлись в памяти следующих блоков:

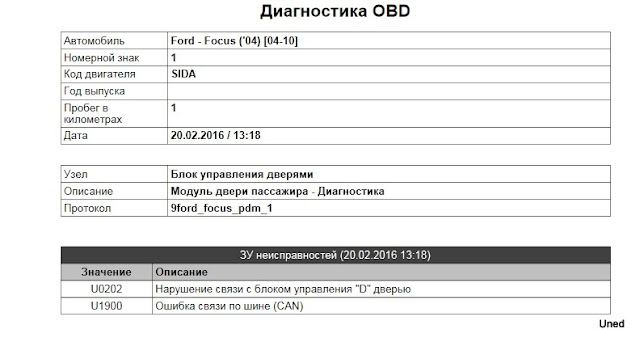

Блок управления дверями ругался на ошибки U0202 — нарушение связи с блоком «D» управления дверями и U1900 — Ошибка связи по CAN-шине.

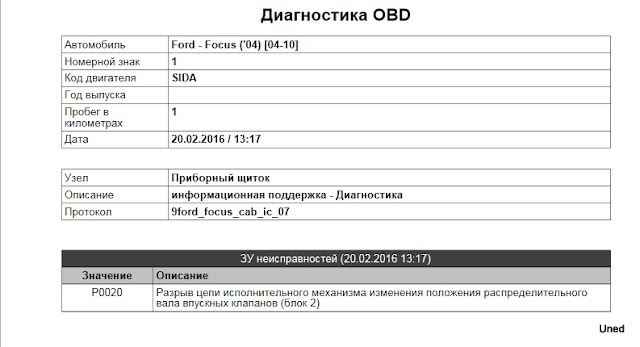

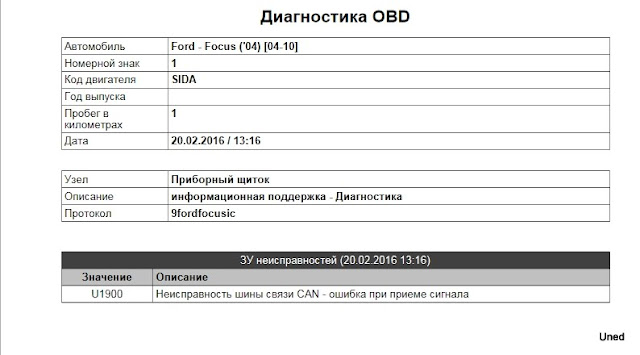

Блок приборной панели ругался на ошибку U1900 — Ошибка связи по CAN-шине. Кроме того, этот блок, при сканировании через Wurth WOW ругнулся на P0020 — Разрыв цепи исполнительного механизма изменения положения распределительного вала впускных клапанов (блок 2). Ошибка больно лютая, но с учетом того, что машина едет нормально и Delphi ее не нашел, списали на глюк устройства.
Наконец, блок SRS показал еще две проблемы: B1231 — Обнаружение столкновения и B1998 — Разрыв цепи боковой подушки безопасности со стороны переднего пассажира.
Дальнейшее изучение выявило вот что: машина была стукнута в правый бок (и продавец этого, в общем-то не скрывал), после чего отремонтирована. Насколько качественно? Покажет время, но с учетом стоимости машины (и ее хорошего технического состояния по остальным параметрам), в принципе, это не особо большая проблема.
Другое дело, что дотошный осмотр выявил сработавшую боковую подушку безопасности в пассажирском кресле (под обшивкой явно прощупывается открытый контейнер), ошибка блока SRS, очевидно, не стерлась. Кроме того, обнаружилась заглушенная лампа SRS (она не зажигается при включении зажигания). По каким-то причинам это не насторожило эксперта: при осмотре машины перед покупкой, ошибку сканером он увидел, но списал ее на включение зажигания при отключенном пассажирском сидении или косяк с датчиком присутствия пассажира на правом сидении. Ошибки по CAN-шине и блоку дверей, вероятно, связаны с демонтажом дверей (возможно, включали зажигание и центральный блок не «увидел» дверь при опросе системы). Их стереть удалось, больше они не вылезали.
Отдельно товарищ попросил изучить тему совместимости DS150e с программой ELMconfig (эта самописная утилита позволяет диагностировать модели Ford на платформе C1 — Focus II/C-Max/Kuga , а также активировать функции в блоках управления). Скачать ELMConfig можно по ссылке. Несмотря на то, что в списке оборудования и портов через которые осуществляется подключение Delphi засветился, автомобиль ELMconfig не увидел. Таким образом, основным (и весьма вероятно, что единственным) вариантом работы этой программы является подключение через ELM327.
Если заметка была полезной, вы можете поблагодарить автора переводом символической суммы через форму, расположенную ниже. Ваша поддержка вдохновляет меня на создание новых материалов!
