Аннотация: Case-средства для моделирования деловых процессов. Инструментальная среда BPwin. Принципы построения модели IDEF0: контекстная диаграмма, субъект моделирования, цель и точка зрения. Диаграммы IDEF0: контекстная диаграмма, диаграммы декомпозиции, диаграммы дерева узлов, диаграммы только для экспозиции (FEO). Работы (Activity). Стрелки (Arrow). Туннелирование стрелок.
Нумерация работ и диаграмм. Каркас диаграммы. Слияние и расщепление моделей. Создание отчетов.
Моделирование деловых процессов, как правило, выполняется с помощью case-средств. К таким средствам относятся BPwin (PLATINUM technology ), Silverrun (Silverrun technology ), Oracle Designer ( Oracle ), Rational Rose (Rational Software ) и др. Функциональные возможности инструментальных средств структурного моделирования деловых процессов будут рассмотрены на примере case-средства BPwin.
BPwin поддерживает три методологии моделирования: функциональное моделирование ( IDEF0 ); описание бизнес-процессов (IDEF3); диаграммы потоков данных ( DFD ).
BPwin
Инструментальная среда BPwin
BPwin имеет достаточно простой и интуитивно понятный интерфейс пользователя. При запуске BPwin по умолчанию появляется основная панель инструментов , палитра инструментов (вид которой зависит от выбранной нотации) и, в левой части, навигатор модели — Model Explorer (рис. 7.1).
При создании новой модели возникает диалог, в котором следует указать, будет ли создана модель заново или она будет открыта из файла либо из репозитория ModelMart, затем внести имя модели и выбрать методологию, в которой будет построена модель (рис. 7.2).
Как было указано выше, BPwin поддерживает три методологии — IDEF0 , IDEF3 и DFD , каждая из которых решает свои специфические задачи. В BPwin возможно построение смешанных моделей, т. е. модель может содержать одновременно диаграммы как IDEF0 , так и IDEF3 и DFD . Состав палитры инструментов изменяется автоматически, когда происходит переключение с одной нотации на другую.
Рис. 7.1. Интегрированная среда разработки модели BPwin

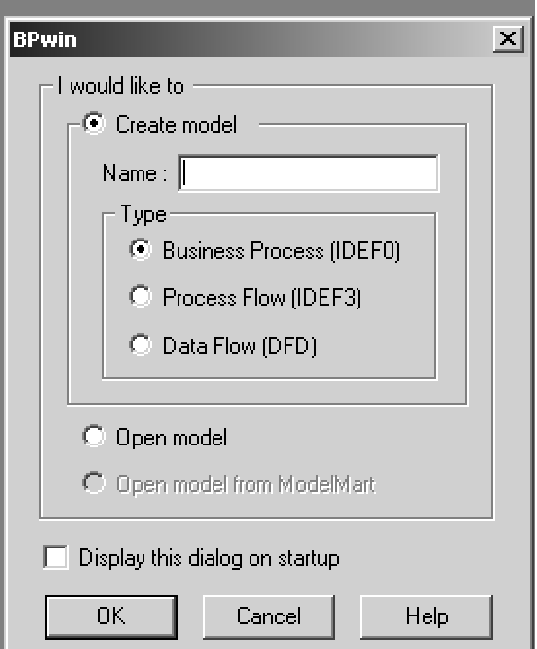

Рис. 7.2. Диалог создания модели
Модель в BPwin рассматривается как совокупность работ , каждая из которых оперирует с некоторым набором данных. Работа изображается в виде прямоугольников, данные — в виде стрелок. Если щелкнуть по любому объекту модели левой кнопкой мыши, появляется контекстное меню , каждый пункт которого соответствует редактору какого-либо свойства объекта.
Построение модели IDEF0
На начальных этапах создания ИС необходимо понять, как работает организация, которую собираются автоматизировать. Руководитель хорошо знает работу в целом, но не в состоянии вникнуть в детали работы каждого рядового сотрудника. Рядовой сотрудник хорошо знает, что творится на его рабочем месте, но может не знать, как работают коллеги. Поэтому для описания работы предприятия необходимо построить модель, которая будет адекватна предметной области и содержать в себе знания всех участников бизнес-процессов организации.
Построение диаграммы IDEF0 в process modeler (bpwin)
Наиболее удобным языком моделирования бизнес-процессов является IDEF0 , где система представляется как совокупность взаимодействующих работ или функций. Такая чисто функциональная ориентация является принципиальной — функции системы анализируются независимо от объектов, которыми они оперируют. Это позволяет более четко смоделировать логику и взаимодействие процессов организации.
Процесс моделирования системы в IDEF0 начинается с создания контекстной диаграммы — диаграммы наиболее абстрактного уровня описания системы в целом, содержащей определение субъекта моделирования, цели и точки зрения на модель.
Под субъектом понимается сама система, при этом необходимо точно установить, что входит в систему, а что лежит за ее пределами, другими словами, определить, что будет в дальнейшем рассматриваться как компоненты системы, а что как внешнее воздействие. На определение субъекта системы будут существенно влиять позиция, с которой рассматривается система, и цель моделирования — вопросы, на которые построенная модель должна дать ответ.
Другими словами, в начале необходимо определить область моделирования. Описание области как системы в целом, так и ее компонентов является основой построения модели. Хотя предполагается, что в ходе моделирования область может корректироваться, она должна быть в основном сформулирована изначально, поскольку именно область определяет направление моделирования.
При формулировании области необходимо учитывать два компонента — широту и глубину. Широта подразумевает определение границ модели — что будет рассматриваться внутри системы, а что снаружи. Глубина определяет, на каком уровне детализации модель является завершенной. При определении глубины системы необходимо помнить об ограничениях времени — трудоемкость построения модели растет в геометрической прогрессии с увеличением глубины декомпозиции. После определения границ модели предполагается, что новые объекты не должны вноситься в моделируемую систему.
Цель моделирования
Цель моделирования определяется из ответов на следующие вопросы:
- Почему этот процесс должен быть смоделирован?
- Что должна показывать модель?
- Что может получить клиент?
Точка зрения (Viewpoint).
Под точкой зрения понимается перспектива, с которой наблюдалась система при построении модели. Хотя при построении модели учитываются мнения различных людей, все они должны придерживаться единой точки зрения на модель. Точка зрения должна соответствовать цели и границам моделирования. Как правило, выбирается точка зрения человека, ответственного за моделируемую работу в целом.
IDEF0 -модель предполагает наличие четко сформулированной цели, единственного субъекта моделирования и одной точки зрения. Для внесения области, цели и точки зрения в модели IDEF0 в BPwin следует выбрать пункт меню Model/Model Properties, вызывающий диалог Model Properties (рис. 7.3). В закладке Purpose следует внести цель и точку зрения, а в закладку Definition — определение модели и описание области.
Рис. 7.3. Диалог задания свойств модели
В закладке Status того же диалога можно описать статус модели (черновой вариант, рабочий, окончательный и т. д.), время создания и последнего редактирования (отслеживается в дальнейшем автоматически по системной дате). В закладке Source описываются источники информации для построения модели (например, «Опрос экспертов предметной области и анализ документации»). Закладка General служит для внесения имени проекта и модели, имени и инициалов автора и временных рамок модели — AS-IS и ТО-ВЕ.
Модели AS-IS и ТО-ВЕ. Обычно сначала строится модель существующей организации работы — AS-IS (как есть). Анализ функциональной модели позволяет понять, где находятся наиболее слабые места, в чем будут состоять преимущества новых бизнес-процессов и насколько глубоким изменениям подвергнется существующая структура организации бизнеса. Детализация бизнес-процессов позволяет выявить недостатки организации даже там, где функциональность на первый взгляд кажется очевидной. Найденные в модели AS-IS недостатки можно исправить при создании модели ТО-ВЕ (как будет) — модели новой организации бизнес-процессов.
Технология проектирования ИС подразумевает сначала создание модели AS-IS, ее анализ и улучшение бизнес-процессов, то есть создание модели ТО-ВЕ, и только на основе модели ТО-ВЕ строится модель данных, прототип и затем окончательный вариант ИС.
Иногда текущая AS-IS и будущая ТО-ВЕ модели различаются очень сильно, так что переход от начального к конечному состоянию становится неочевидным. В этом случае необходима третья модель, описывающая процесс перехода от начального к конечному состоянию системы, поскольку такой переход — это тоже бизнес-процесс.
Результат описания модели можно получить в отчете Model Report. Диалог настройки отчета по модели вызывается из пункта меню Tools/Reports/Model Report.
В диалоге настройки следует выбрать необходимые поля, при этом автоматически отображается очередность вывода информации в отчет (рис. 7.4).
Рис. 7.4. Диалоговое окно для формирования отчета по модели
На рис. 7.5 представлен отчет, сформированный по вышеуказанным полям.
Источник: intuit.ru
Методологии моделирования, поддерживаемые BPWin
BPWin — мощный инструмент моделирования для анализа, документирования и понимания комплексных бизнес-процессов.
· для устранения избыточных или ненужных блоков (функций);
· для сокращения затрат;
· для совершенствования работы компании;
· для повышения качества обслуживания клиентов.
Модель BPWin
С использованием BPWin строятся диаграммы бизнес-процессов, ясно показывающие бизнес-процессы (блоки), результаты их работы и ресурсы, необходимые для их функционирования. BPWin-модель обеспечивает объединенную картину того, как организация добивается выполнения своих целей, от маленьких отделов до всей компании в целом. На рисунке 1 изображено главное окно программы BPWin.
Также можно использовать BPWin для моделирования потоков работ, потоков процессов и потоков данных.
Рисунок 1.1 — Главное окно BPWin
Методологии моделирования, поддерживаемые BPWin
BPWin поддерживает три методологии моделирования:
· функциональное моделирование (IDEF0);
· описание бизнеc-процесcов (IDEF3);
· диаграммы потоков данных (DFD).
Поддержкой трех методологий моделирования в одной программе BPWin объединяет три ключевых подхода к моделированию бизнес–процессов, что вполне удовлетворяет потребности как системных аналитиков, так и специалистов технологов.
При создании новой модели достаточно просто выбрать нужную методологию в диалоговом окне появляющемся каждый раз при создании новой модели BPWin (рисунок 2).
Рисунок 1.2 — Выбор нотации моделирования
Источник: arhivinfo.ru
1.2. Методологии моделирования, поддерживаемые bpWin
BPWin совмещает в одном инструменте средства моделирования функций (IDEF0), потоков данных (DFD) и потоков работ (IDEF3).
С помощью функционального моделирования (нотация IDEF0), можно провести систематический анализ процессов и систем, сосредоточившись на регулярно решаемых задачах (функциях), свидетельствующих об их правильном выполнении показателях, необходимых для этого ресурсах, результатах и исходных материалах (сырье).
Моделирование потоков данных (DFD), часто используемое при разработке программного обеспечения, сосредоточено вокруг потоков данных, передающихся между различными операциями, включая их хранение, для достижения максимальной доступности и минимального времени ответа. Такое моделирование позволяет рассмотреть конкретный процесс, проанализировать операции, из которых он состоит, а также точки принятия решений, влияющих на его ход.
Моделирование потоков работ (нотация IDEF3) позволяет рассмотреть конкретный процесс, проанализировать операции, из которых он состоит, а также точки принятия решений, влияющих на его ход.
При создании новой модели достаточно выбрать нужную методологию в диалоговом окне, появляющемся каждый раз при создании новой модели BPWin (рис.1).
Рисунок 1. Диалоговое окно создание новой модели
1.3. Отличительные черты bpWin
Интуитивно-понятный графический интерфейс, который быстро и легко осваивается, что позволяет сосредоточиться на анализе самой предметной области, не отвлекаясь на изучение инструментальных средств. Интерактивное выделение объектов обеспечивает постоянную визуальную обратную связь при построении модели. BРWin поддерживает ссылочную целостность, не допуская определения некорректных связей и гарантируя непротиворечивость отношений между объектами при моделировании.
Автоматизация процесса проектирования. BPWin автоматизирует многие задачи, обычно связанные с построением моделей процессов, обеспечивая семантическую точность, необходимую для гарантии правильных и согласованных результатов. Подсветка объектов упрощает построение модели, исключая часто встречающиеся ошибки моделирования.
Свойства, определяемые пользователем (User-Defined Property – UDP). Пользователь может настроить BPWin для сбора информации, существенной для его бизнеса. Эта информация становится сразу же доступной через генератор отчетов BPWin и может быть экспортирована в другие программы, например, Microsoft Word и Excel.
Диаграммы Swim Lane. BPWin поддерживает диаграммы Swim Lane, предоставляя эффективный механизм для визуализации и оптимизации сложных процессов. Диаграммы Swim Lane координируют сложные процессы и функциональные ограничения и позволяют видеть процессы, во всем их многообразии.
Настраиваемый интерфейс электронных таблиц. Новая структура словаря модели делает ввод и управление информацией быстрым и простым. Этот настраиваемый интерфейс электронных таблиц прост в применении и предоставляет отличный механизм для распространения моделей, независимо от того, вводите вы данные вручную или импортируете их.
Развитые диаграммы. Контекстные диаграммы для описания границ системы, области действия, назначения объектов. Иерархическая структура диаграмм, облегчающая последовательное уточнение элементов модели. Декомпозиционные диаграммы для описания особенностей взаимодействия различных процессов. BPWin также поддерживает автоматическую настройку размеров диаграмм и возможность изменения масштабов изображения моделей.
Организационные диаграммы. Организационные структуры оказывают огромное влияние на определение и выполнение бизнес-процессов. BPWin поддерживает явное определение ролей, а это определяет и категоризирует задачи или работы, составляющие бизнес-процессы. Основываясь на ролях, определенных пользователем, BPWin формирует организационные диаграммы.
Функционально-стоимостной анализ (Activity Based Costing — ABC). BPWin полностью поддерживает методы расчета себестоимости по объему хозяйственной деятельности (ABC) и оптимизирована для анализа процессов. Развитые средства подготовки отчетов и двунаправленный интерфейс со специализированным инструментарием ABC облегчают реализацию корпоративной стратегии на основе управления хозяйственной деятельностью.
Собственный генератор отчетов (Report Template Builder -RTB) — это генератор отчетов, создающий разнообразные отчеты и Web-страницы. Пользователь может определять шаблоны отчетов, применяя их затем к любым своим моделям. Подход «определить однажды — применять повторно и повсюду» позволяет организации быстро создавать и продвигать стандарты отчетности. RTB поддерживает множество форматов, включая RTF, HTML, XLS (Excel) и обычный текст.
