В последнее время математическое и компьютерное моделирование превратилось в одну из самых эффективных информационных технологий, определяющих развитие передовых отраслей науки и техники.

Свидетельством этого является появление пакетов прикладных программ для численного моделирования газодинамических и тепло-массообменных процессов, которые широко используются в инженерной практике зарубежных компаний и активно пропагандируются через Интернет.

Среди таких программных продуктов, позволяющих рассчитывать, визуализировать и оптимизировать широкий спектр технологических процессов, следует, прежде всего, выделить пакеты “FlowVision” и “Fluent” предназначенные для решения задач механики жидкости и газа. Применение этих пакетов освобождает пользователя от необходимости овладения тонкостями вычислительной математики, а также изнурительной работы по созданию численных алгоритмов и программ для их реализации [1], позволяя сосредоточить все внимание на поиске наиболее эффективных технических решений.

Flowvision. Теплопроводность

Приведем краткий список задач, решаемых методами вычислительной гидродинамики с использованием коммерческих программ:

1. Технологические процессы производства материалов:

• моделирование литья металлов и пластмасс в форму;
• моделирование физико-химических процессов в химических и биологических реакторах;

1. Строительство:

• расчет ветровых нагрузок на здания и сооружения
• вентиляция и пожаробезопасность зданий
• определение сопротивлений воздуховодов и водо-раздаточных устройств;

Рис. 1. Распределение концентрации горючего в осевой плоскости газовой горелки. Рис. 2. График вдоль окружности концентрации газа в смесителе. Вдув газа производится только через левый вход.

1. Энергетика:

• расчет горелок для сжигания топлива в котлах ТЭЦ;
• расчет выбросов оксидов азота котлами ТЭЦ;
• определение сопротивлений газоходов;

1. Экология и чрезвычайные ситуации:

• моделирование распространения загрязнений в водо-воздушных бассейнах;
• моделирование распространения пожаров в лесах и городах.

Процесс расчета течения жидкости включает в себя следующие шаги, выполняемые пользователем:

1. Создание области расчета;
2. Задание математической модели изучаемого процесса;
3. Задание граничных условий;
4. Задание сетки;
5. Задание критериев адаптации сетки по решению и по граничным условиям;
6. Задание параметров методов расчета;
7. Проведение расчета без участия пользователя;
8. Просмотр результатов расчета в графической форме (“визуализация” результатов расчетов);
9. Определение и сохранение числовых значений характеристик параметров течения и /или силового воздействия на элементы, находящиеся в потоке, в виде файлов;
10. Оценка точности расчетов.

К особенностям использования пакета “FlowVision” относится [2]:

• использование САПР для создания расчетной области с последующим импортом геометрии через форматы STL, VRML;
• использование прямоугольной, локально измельчаемой расчетной сетки ( для преодоление барьера между САПР и системами моделирования движения жидкости используется метод подсеточного разрешения);
• большой набор моделей горения.

Дополнительные возможности численного моделирования открывает газодинамический пакет “Fluent”:

• единый интерфейс для создания геометрии и сетки (ведение журнала создания геометрии и сетки позволяет редактировать и “проигрывать” построенную модель при параметрических исследованиях);
• уникальная гибкость сеток Fluent значительно сокращает время расчетов на сложных геометриях, по сравнению с другими программами для численного моделирования газодинамических процессов (можно использовать четырех-, шестигранные нерегулярные сетки для быстрого моделирования на сложной геометрии);
• большой набор моделей турбулентности;
• возможность моделирования движения многофазных дисперсных сред.

Код Fluent хорошо зарекомендовал себя на многопроцессорных компьютерах различных платформ, параллельные вычисления позволяют решать сложные задачи заметно быстрее [3]. Оба программных продукта основаны на численном решении уравнений Навье-Стокса, теплопереноса, конвективной диффузии, энергии с использованием методов сеток и конечных элементов. Предоставляемые бесплатно демонстрационные версии этих пакетов могут быть эффективно использованы в учебном процессе при изучении информатики, математического моделирования технологических процессов, а также многих общеинженерных и специальных дисциплин. Так, в текущем учебном году программный пакет “FlowVision” использовался при изучении дисциплины “Аэродинамика вентиляции” для моделирования полей скоростей воздуха и концентрации частиц пыли в циклонах, при изучении рассеивания промышленных выбросов с учетом промышленной и городской застройки, для моделирования тепловоздушного режима производственных и жилых помещений и в других задачах. Применение демонстрационных версий прикладных программ требует той же общеобразовательной и специальной подготовки, что и применение их полных версий, поэтому представляется целесообразным использование всех возможностей и ресурсов Интернет для изучения и практического овладения современным программным обеспечением, которое безусловно потребуется будущим специалистам в их практической деятельности. Базовая презентация FLUENT.Базовая презентация FLUENT покажет основные возможности программы, а также перспективные направления в развитии.

Моделирование вулканизации резины в процессе формования во FlowVision

Источник: studfile.net

Обсуждаем возможности моделирования свободной поверхности во Flowvision

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.
Примечание: вашему сообщению потребуется утверждение модератора, прежде чем оно станет доступным.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Сообщения

Сайт autodesk хвастался что у vault есть интеграция с SW (плагин) и с любым другим cad (какая то фиговина под названием AnyCad). Вы не знаете как в реальности с этим дело обстоит?

так это ещё с марта прошлого года вроде. чё то там про «математиков и инженеров» говорили, что им дескать проще будет визу получить. А всем остальным — фигу. тут дело другое: в 90-е смысл был ехать.. эм.. большинству (типа всяко лучше чем в РФ).

А сейчас в штатах экономическая ситуация нездоровая, и профита ехать туды особо нет. в смысле «рвать когти», уехать и устроиться «как-нибудь куда-нибудь в США» — сейчас ИМХО такое крайне бесполезно делать . Как и в Европу. Разве что ты какой-нибудь узкий специалист, и тебя приглашают по рабочей визе, ПМЖ, супер з/п и другие плюшки. Но так про любую страну можно сказать. Хоть Армения, хоть Китай.

Если ориентироваться на книгу «Как делать литьевые формы», Менгес и Микаэли, то у Вас маленький угол: Но это не точно:))) По опыту, на похожих изделиях, хватало и 2-2,5 градусов.

Не вдаваясь в подробности вашей задачи. Нугрузку можно задавать в виде таблицы, это особый вид массива который позволяет интерполировать данные, по сути это график нагрузки по времени заданный промежуточными значениями.

Формат команды такой же как и статическое определение нагрузки, и задается эта нагрузка ОДИН РАЗ перед решением F,rp_load,FX,%fxTable% Здесь я задаю таблицу fxTable в узле rp_load собственно таблицу вы определяете в *DIM, как таблица но надо еще определить временную шкалу. Примеры есть в сети. Далее просто проганяю расчет в диапазоне определенного временного промежутка. Минус этого метода в том, что после команды SET таблица сбивается и остается одно фиксированное значение. Можно, конечно и классическим методом через лоадстепы.

Маяк то тут при чем? Ошибка говорит о том, что координата при перемещении имеет рассогласование (разность между заданным и реальным положением) большее, нежели указано в параметрах. Причин много — от не настроенного сервопривода/параметров Маяка до повышенного момента сопротивления координаты/неисправного серводвигателя. Сервис ищите, кто сможет вам это устранить.

В инвенторе, при включении отображения предыдущего эскиза, отображается всё, включая вспомогательные линии. как сделать так же в NX?

Источник: cccp3d.ru

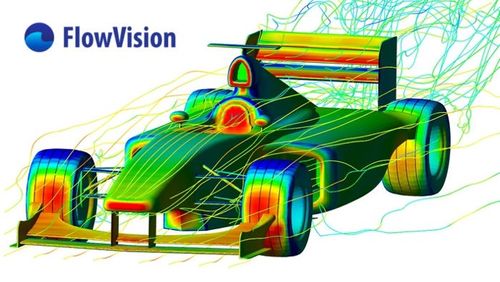

FlowVision

FlowVision — российский пакет для многодисциплинарного моделирования. Позволяет моделировать: внутренние течения и внешнее обтекание, излучение и теплообмен, в том числе сопряженный, химические реакции и горение многофазные течения (с частицами или с поверхностью раздела фаз), взаимодействие жидкости и конструкции (FSI)электромагнитные гидродинамические процессы и др.

Рассчитать
стоимость лицензии
Получить бесплатно
на 30 дней

Видео обзор
Siemens Femap
Вместе с лицензией Вы получите:

Обучение по проведению типовых расчётов в Femap with Simcenter Nastran в подарок от специалистов-практиков CADIS

Круглосуточная техническая поддержка от сертифицированных инженеров в CADIS Helpdesk

Индивидуальную первичную настройку интерфейса под профиль инженера, включающую настройки решателя, базы данных и API

Быстрый старт
Системные требования
Новые возможности
Типы лицензий

Быстрый старт

Поможем быстро освоить FlowVision и начать эффективную работу в кратчайшие сроки

Анализ специфики создаваемой продукции и индивидуальный подход при подборе состава лицензий для эффективного выполнения задач расчетного отдела.

Установка, индивидуальная настройка FlowVision на рабочем месте инженера и бесплатное онлайн обучение по работе в программе.

Доступ к CADIS Helpdesk — центру поддержки пользователей FlowVision, где инженеры смогут получать поддержку в любое время суток.

Индивидуально разработанная методология проведения расчётов по модели заказчика
Получить FlowVision
бесплатно на 30 дней
Консультация специалиста
по текущим акциям и скидкам

Системные требования

Рекомендуемые
Процессор Core i7, AMD Ryzen 5 или 7 или более производительный архитектуры x86
Сетевая карта 1 Гбит/с с поддержкой TCP/IP v. 4/6

Видеоускоритель: Видеокарты на чипе NVIDIA QUADRO.Другие видеокарты на чипах NVIDIA cподдержкой модели шейдеров 2 и OpenGL 3.1 (>1500 MБ)

Минимальные
Процессор Intel Core i3, AMD Ryzen 3 или более производительный архитектуры x86
Сетевая карта 100 Мбит/с с поддержкой TCP/IP v.4/6

Видеоускоритель: Любая видеокарта, предпочтительно на чипах GeForce (256 Mb)*) * При отсутствии поддержки OpenGL сокращается функциональность. Стабильная работа всех функций гарантирована, только при использовании видео ускорителей на чипах NVidia. С ограниченной функциональностью возможна работа через Windows Remote Desktop.

Новые возможности

Обзор новой версии FlowVision 3.13.01

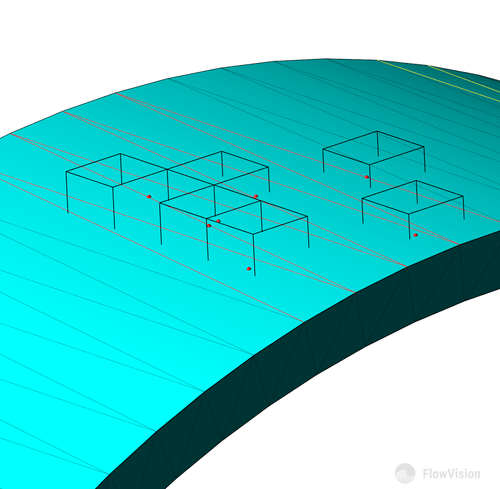

Использование датчиков (измерительных объектов) в FlowVision
