Вопрос у меня собственно такой, можно ли модель сделаную в ADT отдать конструкторам, чтоб они смогли просчитать нагрузки.Если да то в какой программе? Ведь в ADT мы определяем что у нас конструктив а что нет.
#2 Ответ от Add 20 марта 2008г. 16:50:43
Re: какая конструкторская программа совместима с ADT
у нас в мастерской конструкторы используют SCAD
и им наша модель до звезды. 🙂
моделят свое КЖ в Скаде используя арх-планы, разрезы и фасады
мы им еще болванки 2Д разрезов по рамам делаем
#3 Ответ от Анастасия Шильмейстер 9 февраля 2009г. 14:05:58
- Анастасия Шильмейстер
- Восстановленный участник
- На форуме с 22 января 2009г.
- Сообщений: 4
- Спасибо: 0
Re: какая конструкторская программа совместима с ADT
При расчете конструкций и фундаментов удобно пользоваться Project Studio Конструкции и Project Studio Фундаменты. Эти программы ставятся на базе AutoCAD. Разработаны с учетом всех российских стандартов.
МОЯ ПРОГРАММА ДЛЯ ПРОЕКТИРОВАНИЯ // САПР // МАШИНОСТРОЕНИЕ // ИНСТРУМЕНТ ИНЖЕНЕРА // autodesk
#4 Ответ от xag 10 февраля 2009г. 05:43:44
Re: какая конструкторская программа совместима с ADT
Где-то я слышал, что модель АДТ можно перевести в «Маэстро», затем в «Форум», затем в «СКАД»! Но не слышал, что это кто то пробовал.
А вот интересно, Project Studio Конструкции и Project Studio Фундаменты, это 3Д рисовалка и прилепляется к АА2008 или это расчетные программы для Автокада?
#5 Ответ от Vitaly 10 февраля 2009г. 09:22:14
Re: какая конструкторская программа совместима с ADT
На фундаментах и плитах конструкции не кончаются! В самом ADT есть великолепные инструменты для работы конструктора. Другое дело, что некому их адаптировать и объяснить юзерам что к чему!
#6 Ответ от xag 10 февраля 2009г. 10:25:42
Re: какая конструкторская программа совместима с ADT
Был как то на презентации ревита. Там сказали, что где то в Москве есть центр адаптации программ Автодеска на наши нормы. Интересно, они бы не могли АДТ, хотя бы маленечко адаптировать? А то появляются хорошие программки Project Studio Конструкции и Project Studio Фундаменты, а пользоваться в среде АДТ ни как? Или можно?
#7 Ответ от Гость 10 февраля 2009г. 10:33:13
Re: какая конструкторская программа совместима с ADT
> Demart
Мы работаем так:
наши архитекторы делают модель в АДТ, сейчас пробуем перейти на ревит, но уже много наработок, да и здания у нас промышленные.
Эту модель передают строителям. Расчеты делаем в СКАДе (вручную). Строители делают разрезы по архитектурной модели, переделывают виды под строительные конструкции и выпускают чертежи в project studio.
#8 Ответ от Князева Ольга 10 февраля 2009г. 10:39:13
Re: какая конструкторская программа совместима с ADT
Project Studio Конструкции и Project Studio Фундаменты — приложение к ADT или к ACAD. Project Studio Конструкции закрывают разделы проектирования КЖ и КЖИ по ГОСТ.(это 2Д рисовалка + автоматическое специфицирование)
Какие программы для расчета использует наша проектная организация | Обзор SCAD, ЛИРА-САПР, МОНОМАХ.
Project Studio Фундаменты — проектирование и расчет фундаментов.
#9 Ответ от Vitaly 10 февраля 2009г. 10:43:39
Re: какая конструкторская программа совместима с ADT
> xag
Когда говорят о совместимости
Project Studio Конструкции и Project Studio Фундаменты, а пользоваться в среде АДТ ни как? Или можно?
. то имеется в виду что эти проги могут запускаться вместе с ADT, но не означает, что они могут работать с моделью, с объектами ADT.
Т.е. Autocad используется как платформа для реализации своих идей, как правило дублирующих основные.
Возникает законный вопрос а зачем дублировать?
Зачем плодить дополнительные объекты и инструменты с ними работающие? Хочешь скажу?
#10 Ответ от xag 10 февраля 2009г. 11:01:19
Re: какая конструкторская программа совместима с ADT
#11 Ответ от Владимир Грудский 10 февраля 2009г. 12:09:02
- Владимир Грудский
- Восстановленный участник
- На форуме с 5 декабря 2008г.
- Сообщений: 6
- Спасибо: 0
Re: какая конструкторская программа совместима с ADT
Совместная работа программы Project StudioCS Конструкции и фундаменты и ADT возможна. Изначально устанавливаем ADT со своим профилем. Потом устанавливаем Project StudioCS со своим профилем, используя в качестве базового программного продукта ADT. Запускаем Project StudioCS и переходим с профиля Project Studio R4 на профиль Arhitectural Desktop — Метрические единицы и с этого момента работают команды Project Studio и ADT.
Теперь немного о восприятии объектов ADT программой Project StudioCS. В разделе сборно-железобетонные конструкции есть возможность формирования раскладок плит перекрытия и составных перемычек над проёмами. Project StudioCS распознаёт стены и проемы, выполненные в программе ADT и использует их для выполнения задач раздела программы по формированию сборно-железобетонных конструкций.
#12 Ответ от xag 10 февраля 2009г. 12:34:37
Re: какая конструкторская программа совместима с ADT
А как получаются Планы и Разрезы?
С помощью команды АДТ резать или в Project StudioCS есть команды выполняющие разрезы по АДТ элементам?
#13 Ответ от Владимир Грудский 10 февраля 2009г. 13:23:45
- Владимир Грудский
- Восстановленный участник
- На форуме с 5 декабря 2008г.
- Сообщений: 6
- Спасибо: 0
Re: какая конструкторская программа совместима с ADT
На опыте выполненных работ с совместным использованием Project Studio и ADT использовал разрезы и планы полученные инструментами ADT, с последующим выполнинием схем армирования и деталей конструкций с использованием инструментов Project StudioCS Конструкции раздела монолитные конструкции и специфицированием сформированной конструкции. Есть такой факт как только из этажа или любого элемента модели, хранящегося в составе проекта ADT, формируем плоский разрез или план стены и проемы перестают восприниматся программой Project StudioCS как объекты стена или проем со своими параметрами. Поэтому если нужно их воспринимать для выполнения сборной части, то лучше работать на исходном виде. Для монолитной части данное замечание не актуально, так как она работает с чертежами 2D, и успешно использует разрезы и планы ADT.
#14 Ответ от Vitaly 10 февраля 2009г. 13:41:18
Re: какая конструкторская программа совместима с ADT
> xag
Проси доказательства. )))
#15 Ответ от xag 10 февраля 2009г. 13:59:47
Re: какая конструкторская программа совместима с ADT
Жалко, что монолит только 2Д, а со сборными элементами чего то не понятно. Я так понимаю, что сборные элементы до выпуска чертежа, через Диспетчер Проектов АДТ, не дойдут.
Так все таки, не лучше ли бы было, каталог сборных элементов собирать в АДТ, элементами АДТ, и с монолитом чего ни будь подшаманить в АДТ?
#16 Ответ от Владимир Грудский 10 февраля 2009г. 15:06:52
- Владимир Грудский
- Восстановленный участник
- На форуме с 5 декабря 2008г.
- Сообщений: 6
- Спасибо: 0
Re: какая конструкторская программа совместима с ADT
Просто в программе Project StudioCS Конструкции разработаны свои инструменты. Сформированные программой раскладки плит по перекрытиям и составные перемычки специфицируются средствами программы. На выходе получаем рабочие чертежи. Поскольку программа Project StudioCS Конструкции не разрабатывалась как непосредственный модуль ADT, а создавалась как независимый продукт использующий ADT как продукт базовый то и жесткой взаимосвязи объектов быть не может и объекты Project StudioCS никак не могут попасть в состав проекта ADT.
#17 Ответ от Владимир Грудский 10 февраля 2009г. 15:15:12
- Владимир Грудский
- Восстановленный участник
- На форуме с 5 декабря 2008г.
- Сообщений: 6
- Спасибо: 0
Re: какая конструкторская программа совместима с ADT
А то, что решение монолитных конструкций решено как 2D ничего страшного. Средствами программы (схематичное и детальное армирование) можно добится получения точных чертежей конструкции и учета всех её элементов в спецификациях. К тому же программа имеет систему настроек, позволяющую её настраивать под любые требования. Главное для программы не пронстранственные схемы армирования в 3D, а подготовка чертежей армирования по пребованиям СПДС.
#18 Ответ от xag 11 февраля 2009г. 04:43:17
Re: какая конструкторская программа совместима с ADT
Владимир Грудский (2009-02-10 15:06:52)
Это получается не адаптация АДТ для РОССИИ, а выпуск еще одной хорошей, дополнительной програмки для проектирования. Со своими библиотеками и инструментами. И еще отдельно со своей ценой на продукт.
Тогда, что такое адаптация? Я все про центр адаптации Автодеска в Москве. Интересно, он правда существует?
Владимир Грудский (2009-02-10 15:15:12)
Ну да, согласен для этой программы главное оформить чертежи по СПДС. Я так думаю, что программы как АДТ или Ревит и т.д. — главные задачи — это трехмерная модель, для анализа модели, работой в коллективе и уменьшение ошибок при проектировании, а оформление по СПДС это второстепенная задача, она в процессе все равно будет решена в программах АДТ, Ревит и т.д. и тогда не будет потребности покупать дополнительно программы для оформление чертежей на базе Автокада.
#19 Ответ от Владимир Грудский 11 февраля 2009г. 11:21:33
- Владимир Грудский
- Восстановленный участник
- На форуме с 5 декабря 2008г.
- Сообщений: 6
- Спасибо: 0
Источник: www.caduser.ru
10 лучших программ САПР для использования в 2021 году
Вы ищете идеальное программное обеспечение САПР? Тогда это место для вас. Программное обеспечение САПР — это очень специфический и технический инструмент, который используется в архитектуре, машиностроении, аэрокосмической технике и многих других областях. Это позволяет вам проектировать все, что вы хотите напечатать в 3D. Он позволяет сохранять модели для 3D-печати в формате STL или де-факто.
10 лучших программ САПР для использования в 2021 году
Здесь мы предоставляем вам список лучших программ для автоматизированного проектирования (САПР), которые вы можете попробовать:
1. ТинкерCAD
Это программное обеспечение предлагает вам кодирование и 3D-моделирование бесплатно. Он очень прост в использовании, что делает его предпочтительным для людей, которые заинтересованы в изучении этого материала. Это приложение запускается Autodesk.
Это позволяет создавать модели с помощью основных форм. Он предлагает миллионы форм и возможность манипулировать ими, чтобы пользователи могли изменять их по своему усмотрению. Он имеет удобный интерфейс и подходит для начинающих.
2. Фрикад
Это программное обеспечение САПР с открытым исходным кодом, которое предоставляется бесплатно для 3D-моделирования. Это поможет вам в разработке любого реального объекта, независимо от его размера. Это позволяет легко редактировать параметрические компоненты.
Поскольку он хранит историю изменений, он позволяет вам узнать, как вы работали над своим дизайном. Он очень прост в использовании и может считаться идеальным программным обеспечением САПР для начинающих, но не для профессионалов, поскольку это просто хороший инструмент для обучения.
3. Крео
Это программное обеспечение, разработанное Parametric Technology Corporation 30 лет назад, является одним из ведущих программ для проектирования продуктов. Это программное обеспечение предоставляет вам широкий спектр областей среди инженерных, таких как архитектура, электротехника и т. д.
Это программное обеспечение идеально подходит для проектирования вашей модели и работает как полноценный инструмент, поскольку оно предлагает множество функций. Это платное программное обеспечение с 30-дневным пробным периодом. В 2018 году была запущена его недавно обновленная версия Creo 5.0. Это одно из лучших программ для среднего уровня, работающее на Microsoft Windows.
4. БлокиCAD
Главной особенностью BlocksCAD является то, что он предназначен для образовательных целей, чтобы люди могли бесплатно использовать OpenSCAD в качестве профессионала. У него есть отдельный канал на YouTube, где люди изучают 3D-моделирование. Преобразование и развитие конструкторов LEGO представлено цветными блоками.
Коды этого программного обеспечения вполне совместимы, так как это позволяет пользователям вносить окончательные изменения в OpenSCAD. Вы можете экспортировать файлы в виде файлов STL или OpenSCAD. Это программное обеспечение поощряет интерес к области математики, концепциям кодирования и вычислительному мышлению.
5. Фьюжн 360
Это программное обеспечение совершенно уникально среди других программ САПР. Благодаря удобному интерфейсу и профессиональным возможностям он завоевал популярность за 2 года. Это программное обеспечение является одним из тех программ, которые сохраняют все изменения, внесенные в модель. Это приложение регулярно обновляется и может использоваться с ежемесячной подпиской. Вы можете получить доступ к этому программному обеспечению из любого места, поскольку оно работает на нескольких платформах.
6. Автокад
Будучи одной из первых программ САПР Autodesk, она по-прежнему остается самой популярной и широко используемой программой среди профессионалов. Это программное обеспечение позволяет пользователям преобразовывать 3D-модели в файлы STL, которые используются для 3D-печати. Но его популярность снизилась, поскольку пользователи сталкиваются с трудностями при построении 3D-моделей, но считают его лучшим для 2D-моделирования.
Это означает, что вы должны иметь некоторые знания об этом программном обеспечении, прежде чем использовать его. В 2010 году это профессиональное программное обеспечение было запущено в виде веб-приложения и мобильного приложения AutoCAD 360. Это программное обеспечение предоставляется бесплатно студентам и преподавателям, но оплачивается профессионалами.
7. Солидворкс
Это программное обеспечение было выпущено для 3D-дизайнеров, работающих на профессиональном уровне компанией Dassault Systems. Будучи параметрической моделью, основанной на признаках, она предлагает своим пользователям различные функции, в том числе обратный инжиниринг, что делает ее идеальным программным обеспечением для проектирования промышленных объектов.
Это программное обеспечение использует систему NURB, которая помогает создавать детализированные кривизны. Это программное обеспечение значительно упростило изменение размера, поскольку оно использует размерные эскизы. Но он ограничил возможность импорта файлов STL. Его нельзя считать идеальным программным обеспечением для постдизайнерской обработки.
8. КАТИЯ
В основном это программное обеспечение разрабатывалось для нужд Dassault Aviation, но сейчас оно считается одним из надежных среди профессионалов. Это многофункциональное программное обеспечение, которое позволяет использовать CAD, CAE, CAM и многое другое.
Это программное обеспечение подходит для системных архитекторов, инженеров-механиков, промышленных и творческих дизайнеров благодаря своей многофункциональности. Эта платформа используется для обмена проектами продуктов и совместной работы по моделированию продуктов заинтересованными сторонами и онлайн-людьми. Это программное обеспечение предлагается по цене 10 000 долларов США.
9. ОпенСКАД
Это программное обеспечение, с помощью которого вы можете создавать трехмерные твердые объекты САПР, не тратя ни копейки. Это программное обеспечение предназначено для профессионалов, которые предоставляют этим профессионалам платформу для создания точных 3D-моделей и параметрических конструкций в корректировках с изменяющимися параметрами.
Это программное обеспечение использует z-буферизацию для быстрого предварительного просмотра моделей. Это программное обеспечение доступно для Windows, Linux и OS X. Это программное обеспечение не может использоваться всеми, поскольку оно требует высоких знаний и практики.
10. Носорог
Программное обеспечение Rhino было создано самым универсальным в мире специалистом по 3D-моделированию. Вы можете считать его одним из лучших профессиональных программ для САПР и компьютерной 3D-графики. Он предлагает широкий спектр конструктивных особенностей. Для создания 3D-моделей его можно рассматривать как очень универсальное программное обеспечение.
Новичок может быть не в состоянии использовать его, так как его нелегко использовать и освоить. NURB — это математическая модель, которая используется этой программой для манипулирования точками, кривыми, твердыми телами, сетками, поверхностями и некоторыми другими моделями. Вы найдете различные пакеты этого программного обеспечения по разным ценам.
Подводя итоги
Это лучшее программное обеспечение САПР, на которое вы можете пойти. Я надеюсь, что вы получили ответ на вопрос, который вы ищете.
Источник: ru.webtech360.com
База знаний: КБ 2.0. Как стать эффективной конструкторской компанией
КБ 2.0 или как стать эффективной конструкторской компанией
В данной статье Вы найдете интересную информацию, графики и статистику, которые помогут Вам понять, что делают компании производители и конструкторские бюро, чтобы быть успешными на рынке и идти в ногу со временем.
Статья написана с использованием материалов исследования, проведённого Tech-Clarity в 2019 году.
Изложение в пересказе InfoSAPR (IESoft) – золотого партнера Autodesk по направлению машиностроение и авторизованного партнёра других популярных производителей CAD систем для 3D моделирования.
*КБ 2.0 по аналогии с Наука 2.0
- Баланс цены, качества и конкурентоспособности
- Вроде бы да, но это не точно.
- У вас нет такого же с перламутровыми пуговицами?
- Семь раз посчитай, один…
- Численное моделирование
- Почему инженеры не используют расчёты чаще
- Преимущества от расчетного моделирования
- Программы для численного моделирования
Параметр №1. Баланс цены, качества и конкурентоспособности
Требования к качеству, надежности и стоимости часто противоречат друг другу, поэтому найти баланс — задача не из легких. К сожалению, из-за сложности продукта инженерам трудно в полной мере оценить, к каким последствиям приведет конкретное конструкторское изменение.
Действительно, 76% участников опроса оценивают технические решения, которые повышают конкурентоспособность, как «довольно сложные» и «чрезвычайно сложные». В результате многие инженеры чрезмерно усложняют свои проекты, а это ведет к возрастанию стоимости.

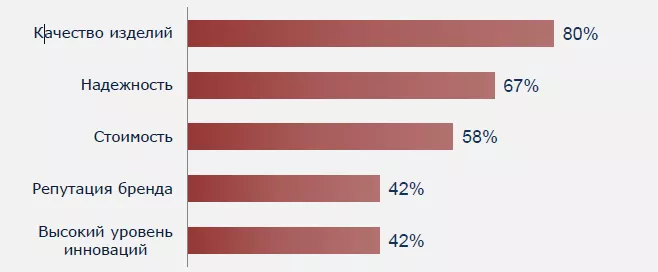

Вот как ранжируются факторы, влияющие на конкурентоспособность изделия, что важнее всего покупателю.
Параметр №2. Вроде бы да, но это не точно.
Из-за множества проблем, с которыми сталкиваются инженеры, в каждом третьем проекте они не уверены в выборе решения. Для избежание этого инженеры используют различные подходы. Наиболее распространенная практика (см. график) заключается в проведении физических испытаний, что приводит к пустой трате времени.
По оценкам инженеров, на дополнительные шаги, которые повысят уверенность в принятых технических решениях, они тратят в среднем 4-7 дней. Более того, 30% опрошенных утверждают, что на это может уходить даже больше недели. Это также технически переусложняет изделия, соответственно увеличивается их стоимость и снижается конкурентоспособность.

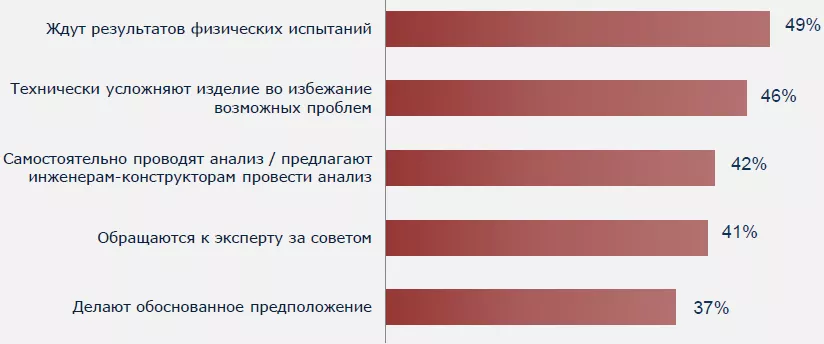

ЧТО ДЕЛАЮТ ИНЖЕНЕРЫ, КОГДА НЕ УВЕРЕНЫ В ТЕХНИЧЕСКИХ РЕШЕНИЯХ
Параметр №3. У вас нет такого же с перламутровыми пуговицами?
Изменения становятся неизбежным следствием ошибочных решений, и они занимают большую часть в процессе разработки. В самом деле, инженеры говорят, что в среднем, на внесение изменений, они тратят половину своего времени. Что интересно, респонденты говорят, что изменения, внесенные в последнюю четверть цикла разработки, занимают почти вдвое больше времени, по сравнению с изменениями, которые были бы внесены в первую четверть жизненного цикла.
Изменения происходят по многим причинам. Некоторые из них хороши, особенно на этапе инноваций, когда вы оцениваете разные идеи. Некоторые изменения неизбежны, например, когда клиент меняет свое мнение, или происходят изменения на рынке. Однако, основная причина изменений – это новые технические решения в изделии или его модификация.

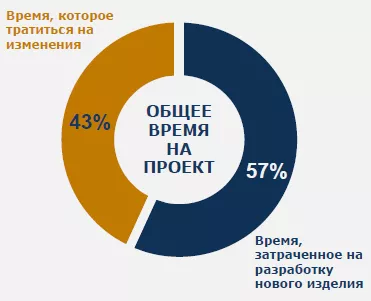

ПРИЧИНЫ ИЗМЕНЕНИЙ В КОНСТРУКЦИИ
Параметр №4. Семь раз посчитай, один…
Чтобы определить лучшие практики, Tech-Clarity проанализировала поведение наиболее эффективных компаний. Наиболее эффективные компании, согласно их определению, это 20% лучших компаний, которые опередили своих коллег в достижении следующих целей:
- Сроки конструирования
- Стоимость изделия
- Бюджет разработки
Остальные 80% были помечены как «Прочие». Наиболее эффективные компании достигают целевых показателей или даже перевыполняют их, в то время как прочим компаниям не хватает до целевых показателей 17–21%.
Эффективные компании лучше выполняют работу в плане графика и бюджета. Кроме того, результаты опроса показывают, что в сравнении с конкурентами, эти компании имеют следующие более эффективные процессы:
- Оценки вариантов изделий
- Оптимального соотношения между параметрами изделия
- Выявления проблем на ранних этапах проектирования

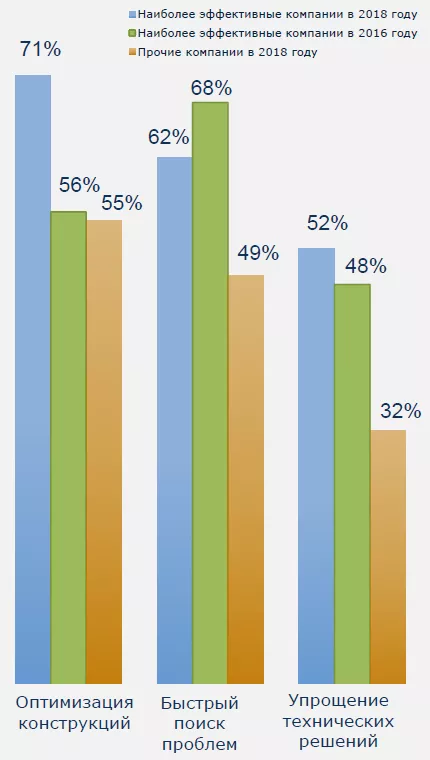

Вместе эти факторы создают конкурентное преимущество. Теперь давайте рассмотрим лучшие практики.
4.1. Численное моделирование
Эффективные компании используют расчетное моделирование, чтобы принимать более обоснованные решения. 65% компаний сообщают, что численное моделирование помогает им быстрее обнаружить проблемы. Важное отличие—в наиболее эффективных компаниях, в 88% случаев выполняется меньше доработок благодаря численному моделированию.
* Численное моделирование – это математическая модель изучаемой системы и её исследование с использованием различных численных методов.
КОГДА ИСПОЛЬЗУЕТСЯ ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ
ДЛЯ ЧЕГО ИНЖЕНЕРЫ-КОНСТРУКТОРЫ ИСПОЛЬЗУЮТ ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ
4.2. Почему инженеры не используют расчеты чаще
Несмотря на то, что инженеры, независимо от их производительности, знают о преимуществах расчетного моделирования, многие им пользуются не так часто, как хотелось бы. Большинство (65%) респондентов считают, что инженеры-конструкторы могли бы получить еще больше преимуществ, если бы работали с численным моделированием чаще и больше, чем сейчас.
Инженерам не хватает опыта для применения инструментов численного моделирования, программное обеспечение довольно сложное, а сам анализ занимает слишком много времени по конструкторским меркам.
Подавляющее большинство (97%) согласно с тем, что следует больше помогать инженерам-конструкторам при численном моделировании.

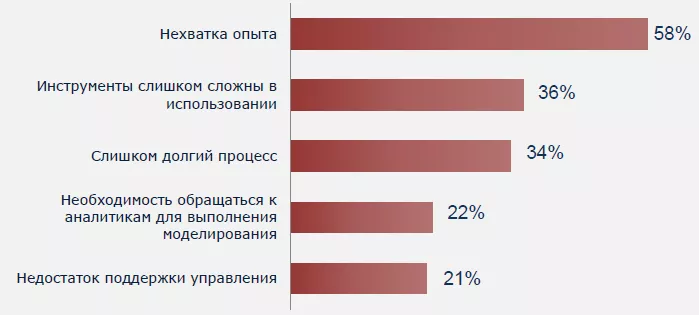

ПОЧЕМУ ИНЖЕНЕРЫ НЕ ИСПОЛЬЗУЮТ РАСЧЕТЫ ЧАЩЕ
