Думаю, что данный урок больше подойдет для начинающих самодельщиков ввиду его большей доступности. Я сам первоначально пользовался таким способом, пока не выпросил в цехе Cutting. Ребята скинули его на флешку, не ломаясь, и им и мне стало удобнее.
Но вернемся к нашему уроку. Как я уже говорил, простую карту раскроя можно сляпать и с PRO100. Сделаем это для нашего шкафа. Возьмем его детализацию.
Создадим новый проект в PRO100. Зададим размер помещения, соответствующий стандартному листу ЛДСП (2800×2070мм).
Переходим во вкладку План и создаем новые детали (Ins) с размерами и текстурой согласно детализации, например, Вертикальная стойка 1700х550
Разворачиваем ее соответственно нужному нам расположению. если надо — меняем направление текстуры(двойной левый клик—материал—ориентация-90гр.) И переносим в угол «помещения»
Как в про100 сделать раскрой
Деталь можно сразу подписать. Для этого кликаем на кнопку Метки
Создаем новую такую же деталь и ставим ее рядышком с предыдущей.
Аналогично поступаем с остальными деталями, вращая их кнопкой Поворот на 90 гр, стараясь расположить таким образом, чтобы лист было удобно распиливать (представьте ход циркулярки при раскрое — сначала лист распускается на большие куски, которые потом кроятся на меньшие).
Вариант 1 — неправильный — рез прерывается ребром жесткости и одним фасадом, то есть при, казалось бы идеальном расположении — все вошло на один лист — распилить по этой карте раскроя невозможно.
Вариант 2 — правильный — линии реза не прерываются
Не забываем так же про опиливание листа со всех сторон, а так же толщину самой пилы. С краев желательно оставлять не менее 10 мм, а так же между деталями 4-5 мм. То есть нельзя полностью заполнять лист деталями, а следует оставлять свободное место.
В нашем случае получилось примерно то же, что и в Cutting-е одна деталь не вошла на лист.
Чтобы сохранить полученные материалы — сохраним их в форме изображений, которые потом можно легко распечатать. Для этого в верхнем меню выбираем Файл—Экспорт—Рисунок—размер рисунка
После клика по ОК — его расширение и путь сохранения — ничего нового…
Урок 30 — Расчет стоимости изделия
Источник: ruki-zolotye.ru
Как в программе pro100 сделать раскрой
Отчеты и расчеты
Программа ПРО100. Раскрой деталей
Эта команда открывает окно « Отчеты », в котором PRO100 автоматически генерирует список элементов, расход материалов, и расчет стоимости проекта. Окно содержит четыре закладки, по одной для каждого вида отчетов. В каждой закладке активны следующие функции:
Печать – отправляет на печать содержимое данной закладки;
Копировать – копирует содержимое закладки в буфер обмена;
Сохранить… – сохраняет содержимое закладки в текстовый файл *.txt или *.csv по выбору пользователя. Эти кнопки позволяют дальнейшую работу и анализ отчетности за пределами программы PRO100.
Следующие кнопки позволяют осуществить те же операции, только для всех отчетов одновременно:
Печатать все…
Копировать все…
Сохранить все…
Закладка « Список деталей » содержит все элементы проекта для которых был отмечен флажок « Список деталей » окна « Свойства » закладки « Отчет ». Напомним, что ориентация материалов очень важна для правильного подсчета размеров. Эта закладка так же содержит одну кнопку Показать каталоги материалов, которой нет в других закладках.
Закладка « Список деталей » содержит пробелы отмеченные на всех деталях в проекте, которые отмечены числом кромки в закладке « Отчет » окна « Свойства ». Значения — или =, которые появляются, когда размеры связаны с количеством кромки в приведенной выше закладке. Здесь мы снова хотим предупредить вас о последствиях манипуляций с ориентацией заготовки материала, так как это имеет прямое влияние на способ интерпретации измерений кромки в отчетах.
Кнопка « Разрезка », которая экспортирует содержимое отчета в дополнительное программное обеспечение Новый Раскрой фирмы ECRU для раскроя материалов под элементы проекта. В окне экспорта программа просит указать название экспортируемого набора элементов, под которым он будет доступен в Новый Раскрой , путь к папке Новый Раскрой на жестком диске, выбрать символ для элемента.
Примечание: Программа Новый Раскрой не является частью PRO100 и не поставляется в пакете с PRO100. По вопросам и для приобретения обращайтесь в Ecru Software.
Закладка « Список элементов » содержит все элементы проекта для которых был отмечен флажок « Список элементов » окна « Свойства ».
Закладка « Использование материалов » содержит все элементы проекта для которых был отмечен флажок « Используемый материал » окна « Свойства ». Напомним, что ориентация материалов очень важна для правильного подсчета размеров.
Закладка « Расчет » содержит итоговые расчеты по проекту в соответствии с прайс-листом. Конкретные позиции расчета перечисляются отдельно, включая НДС и сборку.
Возрастающий и ниспадающий порядок сортировки строк возможен во всех закладках « Отчета ». Для этого щелкните по названию колонки, по которой вы хотите отсортировать отчет. Следующий щелчок по той же колонке сортирует список в обратном порядке.
Расчет вкладка содержит полный расчет проекта в соответствии с указанным списком цен и возможность добавления (правая кнопка мыши) отдельных элементов и и материалов в итоговые расчеты по проекту.
В нижней части окна есть возможность добавления на общую сумму скидки расчета и ввод текста заметки (например, поставить дату реализации и т. д.) — кнопка « Заметки », которая откроет диалоговое окно, позволяющее вводить информацию.
Источник: art-pro100.ru
Полезные советы для тех, кто проектирует в PRO100
Перенести список деталей из PRO100 в программу «Раскрой» Кузнецова очень даже не сложно.
После того, как вы создали определённую модель мебели, нужно сохранить список всех деталей в текстовый файл. Но перед этим дайте каждой детали своё правильное название. То есть если деталь выполняет функцию стойки, она и называться должна «Стойка», а не «123» или вообще не иметь названия. Для чего это?
Для того, чтобы уже в программе «Раскрой» было понятно как поступать с текстурой — учитывать её или нет при раскрое. Ещё это пригодится тогда, когда вы будете указывать торцы с кромкой и без кромки.
Также не забудьте указать в PRO100 материал для каждой детали. При экспорте «Раскрой» Кузнецова разделяет детали по материалам. Дальше мы это будем рассматривать.

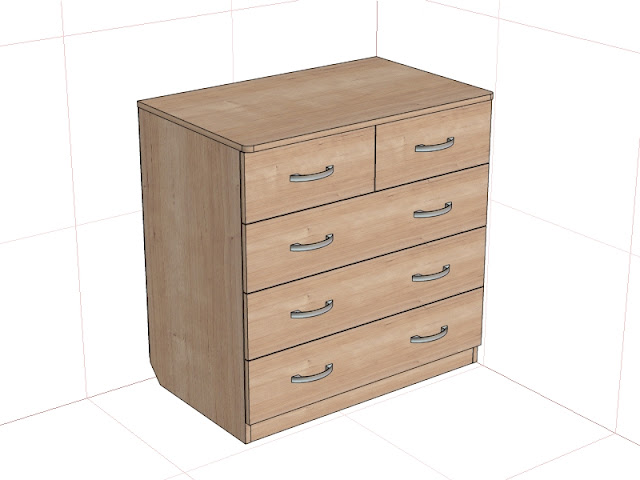

И так, у нас есть вот такой комод.
Нажимаем кнопку «Отчёты и расчёты» и в открывшемся окне нажимаем кнопку «Сохранить», как показано на рисунке.
По умолчанию файл со списком деталей сохранится в папку, где хранится файл проекта, но вы можете сохранить его куда вам удобно.
Всё — мы с вами сохранили список деталей в текстовом файле (Комод.txt). Ничего сложного.
Теперь запускаем «Раскрой» Кузнецова. Затем в меню нажимаем «Заказ» => «Импорт» => «Список деталей из текстового файла», как на рисунке:
В появившемся диалоговом окне выбираем наш текстовой файл, в который мы сохранили список деталей, и выбираем его.
После этого появится другое окно, в котором нужно выбрать тот материал, который вы хотите раскроить сейчас. Если в вашем изделии присутствует два или более цветов материала, тогда всю эту процедуру с момента открывания «Раскроя» Кузнецова нужно повторить для каждого материала.
После этого откроется окно «Ввод/Модификация заказа», в которое автоматически передадутся название проекта, название материала и список всех деталей того материала, который вы выбрали. Осталось только для каждой детали расставить кромку и текстуру (учитывать, не учитывать).
Источник: sovetpro100.blogspot.com
