Для раскроя ДСП, то рекомендуется обратить свое внимание на утилиту Астра Раскрой и скачать ее. Это превосходное приложение, которое отлично справляется со всеми своими функциями и опциями. При этом программа отличается от привычных нам сервисных и офисных приложений. Если скачать бесплатно Астра Раскрой, то следует знать, что софт предназначен для работы в компаниях, занимающихся изготовлением мебели на заказ. На средних и малых предприятиях бесплатный софт для раскроя ДСП будет незаменим.
Вполне может возникнуть вопрос: зачем требуется скачать программу для раскроя ДСП, ведь самостоятельно раскроить листы для строительных декоративных конструкций не очень сложно, главное, иметь определенные навыки в этой работе. В принципе, определенный смысл здесь есть, но только в случае разовой работы. Однако профессиональным пользователям, которые работают с такими материалами постоянно, бесплатная утилита Астра Раскрой будет просто необходима.
Раскрой дсп
К числу функциональных особенностей данного приложение относится то, что софт для раскроя ДСП позволяет работать с целым заказом, в котором имеется множество изделий, которые, в свою очередь, состоят из определенного числа деталей. Если скачать программу бесплатно, то вы сможете вести собственную библиотеку запчастей, изделий и деталей. Такая функция будет очень полезна всем юзерам, особенно если покупатели выбирают на заказ типовые детали, состоящие из стандартных запчастей. Вдобавок появляется возможность сквозного ведения склада материалов, в случае чего листы древесно-стружечной плиты, оставшейся после работы, отправляются на склад для выполнения очередного заказа.
Отличная программа раскроя ДСП скачать бесплатно Астра Раскрой
Достаточно всего лишь бесплатно скачать программу Астра Раскрой для раскроя ДСП, чтобы генерировать все необходимые карты раскроя в автоматическом режиме. Естественно, программа учитывает все организационные и технологические параметры заказа, к примеру, минимальное расстояние между пилами, тип раскроя, учет сквозных материалов, обрезка края листа, ширина реза и многое другое. При необходимости пользователи могут без проблем внести определенные корректировки, ведь для этого существует специальный редактор карт раскроя ДСП.
Еще одно положительное качество данного приложения заключается в том, что Астра Раскрой может быть использован для расчета и анализа производства кромок материала независимо от его природы. Соответственно, если скачать софт, то можно получать все сведения касательно производства мебели, огранки или шлифовки стекла, а также разделки кромки для последующей сварки.
Раскроить листовой материал можно и вручную, но требуется много времени и специальных навыков. Куда проще сделать это путем использования сопутствующих программ. Они помогут оптимизировать карту раскроя, предложат другие варианты расположения и позволят его редактировать самостоятельно. В этой статье мы подобрали для вас несколько представителей, которые отлично справляются со своей задачей.
Программа ПРО100. Раскрой деталей
Астра Раскрой позволяет работать с заказами, импортируя их заготовки из каталога. В пробной версии шаблонов всего несколько, но их список расширится после приобретения лицензии программы. Пользователь вручную формирует лист и добавляет детали на проект, после чего софт автоматически создает оптимизированную карту раскроя. Она открывается в редакторе, где доступна для изменения.
Astra S-Nesting
Следующий представитель отличается от предыдущего тем, что предлагает только основной набор функций и инструментов. К тому же, можно добавить только заранее заготовленные детали определенных форматов. Карта раскроя появится только после покупки полной версии Astra S-Nesting. Кроме этого присутствует несколько видов отчетов, которые формируются автоматически и сразу же могут быть распечатаны.
Plaz5
Plaz5 является устаревшим софтом, давно не поддерживается разработчиком, однако это не мешает ему качественно выполнять свою задачу. Программа достаточно проста в использовании, не требует никаких специальных знаний или навыков. Карта раскроя создается достаточно быстро, а от пользователя требуется только указать параметры деталей, листов и совершить проектирование карты.
ORION
Последним в нашем списке выступит ORION. Программа реализована в виде нескольких таблиц, в которые вводится необходимая информация, а после создается максимально оптимизированная карта раскроя. Из дополнительных функций присутствует только возможность добавить кромку. ORION распространяется платно, а пробная версия доступна к скачиванию на официальном сайте разработчиков.
Раскрой листового материала — достаточно сложный и трудоемкий процесс, но это если не использовать специальный софт. Благодаря программам, которые мы рассмотрели в данной статьей, процесс составления карты раскроя не займет много времени, а от пользователя требуется приложить минимальное количество усилий.
Карта раскроя – представляет собой документацию, которая отображает, какие детали нужно распилить с листа ДСП. Но, на самом деле, можно не только ДСП кроить, а и любой листовой материал.
С помощью раскроя можно просмотреть, как можно разложить детали на листе. В карте, также есть информация об остатках, которые будут в результате раскроя.
В итоге, преимущество раскроя заключается в отображении количества материала, которое потребуется для создания мебели.
Сделать раскрой ДСП Вы можете и в фирме, где будете покупать материалы, но наша задача это создание корпусной мебели в домашних условиях с минимизацией затрат, да и составить ее самому не составит труда, даже у новичка.
Для создания карты мы будем использовать программу Cutting 2 (каттинг). Скачать бесплатно ее Вы сможете в конце урока.
Интерфейс программы выглядит так:
В поле «Материалов» необходимо задать параметры листа ДСП либо же, если у вас есть остатки, которые планируете раскроить, то размер остатков. Что касается размера ДСП, то я использую листы производителя Swisspan, размеры которого 2750*1830 мм (для больших листов) и 2440*1830 мм (для маленьких).
Также обратите внимание, что в настройках листа ДСП необходимо задать значения «Обпила листа», так как листы изначально имеют сколы.
Если же Вы планируете клеить кромку ПВХ, либо же хотите рассчитать, сколько бумажной кромки потребуется для проклейки, то ее вы сможете выставить тоже в «Свойствах».
Для удобства, есть возможность выбора цвета кромки. Эта возможность облегчит работу при использовании более 1 вида кромки. К примеру: 2мм и 0.6 мм или использовать несколько цветов.
После настройки всех деталей нажимаем кнопку «Раскроить» или F9.
Видим, что раскрой получился неудачно. Для решения задачи можно попробовать раскроить заново либо же переложить детали самому. Нажав на деталь и перетащив в нужное место. Есть также вариант все разложить, перетащив в детали в «не размещенные» и самостоятельно поставить так, как нужно.
Важно! При составлении раскроя самому следите, чтобы было место для пропила, так как можно все сделать «оптимально» с линией пропила змейкой. После чего никто не захочет кроить их.
Если говорить о программах распиливании древесно-листового материала (ДСП), то есть много программ распила листов древесно-стружечной плиты, можно например применить «Pro100 раскрой» .
В мебельном деле, достаточно важную роль играет программа распила листов древесно-стружечной плиты, потому, что правильная распиловка листов древесно-стружечной плиты является одним из наиболее важных качеств, при изготовлении мебели.
Закажите распил ЛДСП сейчас.
Определить качество распила не сложно: если на заготовках отсутствуют сколы, можно сделать вывод, что распил выполнен как следует. В мебельном деле большое внимание уделяется распилу листовых материалов. Изделия из древесно-стружечных плит выглядят не очень хорошо, если на видимой стороне присутствуют следы пиления.
На сегодня, в мебельных цехах всё автоматизировано максимальным образом. Например, на производствах применяется ряд станков, которые вполне успешно справляются с этой задачей. К ним можно отнести оборудования типа форматораскроечных, присадочных и кромкооблицовочных станков.
Чтобы скоро раскроить древесно-стружечную плиту, специалисты используют программу раскроя, такую как Pro100 раскрой.
Обратите внимание на распиливание листов древесно-стружечной плиты на раскроечном станке Festool. Если взять, допустим, ЛДСП, то лучше использовать форматный раскроечный станок, так, как этим станком удобно распиливать ЛДСП (можно распилить от ста листов за день). Что касается ценовой политики, то это зависит от фирмы, которая предлагает эту услугу.
Для распила листов древесно-стружечной плиты можно использовать также погружную пилу Festool. Она является не очень дорогим вариантом. За счет того, что вышеупомянутая пила является не плохим соотношениям в категории цена+качество, этот вариант пользуется популярностью. Еще есть следующие программы распила древесно-стружечной плиты, на которые стоить обратить внимание.
Рассмотрим их более подробно:
«БАЗИС-РАСКРОЙ» являются уникальными, современными программами, с наглядным и понятным интерфейсом и имеет мощный математический алгоритма оптимального раскроя любых материалов, используемых на мебельном производстве. Эти программы Базис-Раскрой входит в комплекс Базис-Мебельщик.

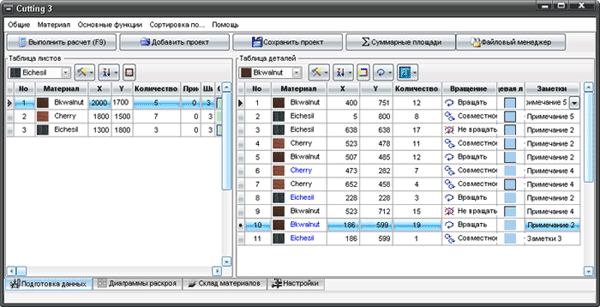

Следующая программа распила, которая тоже популярна — CUTTING . Она предназначается, чтобы оптимально распилить материал на детали, в зависимости от того, какие надо. Если необходима прямоугольная деталь, эта программа поможет сделать такую деталь, если надо линейную, распилит линейную. Эта программа используется не только для деревообработки, но и для производства мебели, рубки металла и так далее. Благодаря высокосортному алгоритму, который есть в программе, раскрой производиться с минимальными отходами.

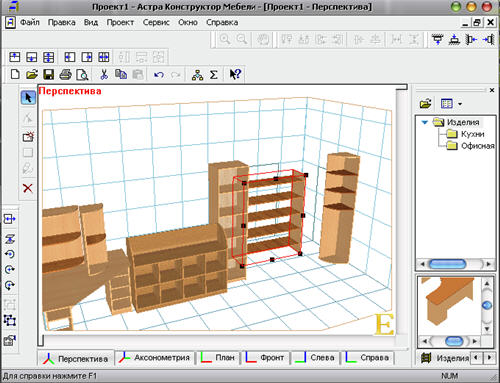

Еще одна интересная программа распила — это программа Астра-Д . Она предназначается с целью автоматизированного раскроя древесно-стружечной плиты. Также, ее используют при раскрое и других материалов, таких, как пластик, стекло, метал и прочие. Кроме того, программа Астра-Д повышает эффективность и сокращает время, которое тратиться, когда формируется карта раскроя. Программа разработана для оперативной системы Windows. Пользователь сможет освоить работу в этой программе и просто разобраться в системе меню.

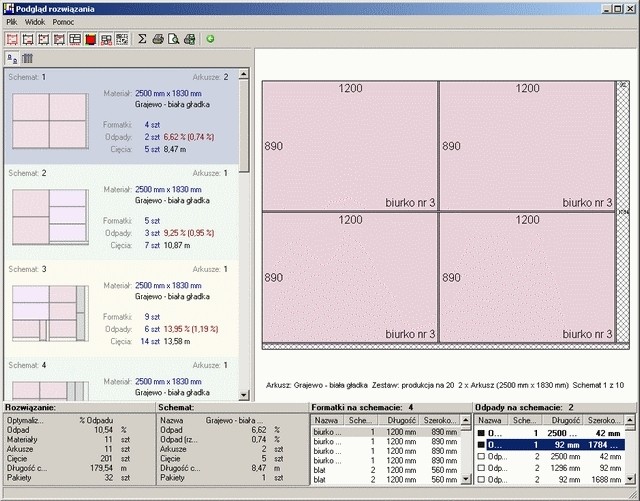

Теперь рассмотрим программу BestCut . Эта программа облегчает задачи, которые связанны с распилом древесно-стружечной плиты, расчетами цены материалов и работ. С ее помощь можно получить схему раскроя древесно-стружечной плиты и оборудования, которое будет применяться при этой процедуре. Также, эта программа позволит получать точные карты раскроя листов древесно-стружечной плиты на прямоугольные детали. Не маловажным фактом является и то, что учитываются особенности, с которыми придется столкнуться в процессе обработки листов древесно-стружечной плиты. Работа может поддерживаться через локальную сеть, и это тоже достаточно удобно.
Формируя заказ для раскроя, Вы можете ввести детали вручную или импортировать данные из другой программы.
Существенной особенностью задания исходных данных является использование буквенно-цифрового номера детали и наименования детали в составе изделия, что соответствует ее реальному представлению в конструкторской документации.
Библиотека типовых изделий
Программа позволяет описать библиотеку типовых изделий и использовать их в дальнейшем при формировании заказов для раскроя. Вы сможете в десятки раз сократить время на ввод исходных данных для раскроя — несколько команд и заказ готов к раскрою.
Оклейка кромок деталей
Для деталей можно указать оклеиваемые кромки. При этом поддерживается произвольное количество марок материала для оклейки кромок. Введенная информация используется для расчета количества и стоимости материала на заказ.
При раскрое стекла или металла эта функция не менее полезна! Точно также можно учитывать шлифовку кромок деталей для стекла или разделку кромок под сварку для металла.
Оптимальный раскрой
Автоматический раскрой материала производится с учетом технологических и организационных параметров производства. Параметры позволяют установить: ширину реза, обрезку края листа, учет сквозных резов, тип раскроя, минимальное расстояние между пилами и пр.
Уникальный набор настраиваемых параметров — это отличительная особенность программы Астра Раскрой .
При ручном редактировании карт обеспечивается ряд функций быстрой и точной корректировки раскроя: размещение группы деталей на ширину реза, выравнивание по общей базе, сдвиг до упора и др. При этом поддерживается отмена выполненных операций, позволяющая восстановить предыдущее состояние карты раскроя, и масштабирование окон документа.
Полный учет мерных остатков после раскроя
Расчет остатков после раскроя производится как автоматически, так и в режиме диалога. В зависимости от установленных параметров, остатки автоматически раскраиваются в следующих заказах. При работе со списком остатков, их можно добавлять, удалять, сортировать или фильтровать по любому из признаков: размеры, марка материала, волокна.
Вся документация по заказу
Для каждой карты раскроя формируется полный комплект технологической документации — эскиз и спецификация, включающие необходимую информацию для изготовления деталей и учета произведенных работ. Печать карты раскроя производится в любом масштабе, установленном пользователем, и в любой ориентации листа. Можно также установить вывод нескольких карт раскроя на один печатный лист. Кроме того, формируется следующая документация: спецификации заказа, ведомость наличия материала, спецификация оклейки кромок деталей, счет произведенных работ и материалов по заказу, этикетки для маркировки деталей.
Постпроцессоры для раскроечных станков с ЧПУ
Кроме того
Импорт данных из программы проектирования мебели
Отличный способ в трехмерном виде воплотить свои конструкторские идеи — это воспользоваться . За несколько минут Вы разработаете проект и так же легко раскроите его в программе Астра Раскрой.
Источник: smslife.ru
Правила и варианты распила ЛДСП
Ламинированная древесно-стружечная плита (ЛДСП) на сегодняшний день является основным материалом для массового изготовления мебели. Этот продукт деревообработки применяется не только на мебельных фабриках, но и используется домашними мастерами.
Для изготовления мебели листы ЛДСП необходимо распилить таким образом, чтобы материал не покрылся сетью трещин или сколов. Выполнить такой раскрой можно с применением специального промышленного оборудования или обычных домашних инструментов. Выполнение работ требует определенных навыков и опыта.
Основные правила
Особенностью ламинированного ДСП является то, что материал имеет твердое защитное покрытие, которое представляет собой многослойную пленку из бумаги со смолой, спрессованную под действием высокой температуры и давления. Толщина ламинированного слоя у ЛДСП невелика, но она надежно защищает материал от воздействия влаги и механических повреждений. Распиловка ЛДСП представляет собой сложность, связанную с тем, что под действием режущего инструмента ламинированный слой растрескивается, тем самым ухудшая эстетический внешний вид листа. Ширина сколов невелика, но устранить их бывает не всегда возможно.
Раскройка ламинированного ДСП может быть выполнена с применением электролобзика, дисковой пилы или обычной ручной пилы с редкими мелкими зубцами.
Чтобы резка материала была выполнена аккуратно и качественно, необходимо придерживаться следующих правил:
- чтобы зубья пилы не повредили ламинированный слой материала, на линию распила приклеивают клейкую монтажную ленту;
- для облегчения процесса пиления острым лезвием ножа необходимо процарапать слой ламинации до достижения слоя из щеп, при этом направление лезвия должно проходить по касательной, относительно поверхности материала;
- полотно пилы в процессе пиления важно держать под острым углом 30 градусов относительно поверхности заготовки;
- при использовании электроинструмента работы выполняют на низких скоростях;
- на готовой детали необходимо сделать срез тонкого слоя ламинированной части под углом 45°;
- после распила кромку заготовки обрабатывают напильником по направлению от периферии к середине;
- после того как край среза будет обработан напильником, его закрывают самоклеящейся накладной меламиновой полосой, либо это может быть кант в виде буквы С или Т.
Что может понадобиться?
На мебельных предприятиях распиловка ЛДСП выполняется на специальном оборудовании – обычно это станок с ЧПУ, на стол которого укладывают лист материала. Циркулярная пила такого станка делает чистый срез без сколов.
Форматная резка заготовок происходит в массовом количестве, и помимо распиловки в производственном процессе для обработки мебельных деталей используется дополнительные приспособления и материалы. Большинство торговых компаний оказывают населению услуги по распиловке приобретенных мебельных щитов, но некоторые мастера предпочитают выполнять эту работу самостоятельно. Пилить материал ЛДСП своими руками в домашних условиях намного сложнее. Ручная пилка потребует от мастера осторожности и наличия определенного инструмента.
Удобнее всего выполнять распил ламинированной древесно-стружечной плиты с помощью фрезера или электролобзиком. Продуктивнее всего раскрой выполняется с использованием циркулярной пилы, но правильный выбор диска для чистого реза довольно сложен.
Кроме того, для работы по обработке ЛДСП потребуется специальный рабочий стол с направляющими кромками.
При выполнении работы обычным электролобзиком при отсутствии опыта работы на материале часто образуются сколы, так как с помощью этого инструмента сделать идеальный срез довольно проблематично. Процесс пиления можно облегчить, если закрепить на лобзике биметаллическую пилку для ламината, зубцы у которой заточены во внутреннем направлении. Работу электролобзиком выполняют на малых оборотах подачи пилящего полотна, делают это для того, чтобы при работе на ламинированной поверхности не появлялись трещины.
Еще одним способом распилить ламинированный лист ДСП является применение ножовочного полотна. Для работы подойдет ножовка по металлу, у которой зубья очень мелкие. Для работы полотно придется подготовить, то есть выполнить разведение зубьев на 0,5 по толщине полотна. Само полотно должно быть выполнено из закаленной марки стали.
Не всякий электроинструмент подходит для работы с ламинированным материалом. Эту мебельную плиту невозможно качественно распилить углошлифовальным инструментом, называемым болгаркой. Скорость вращения диска у этого инструмента очень высока и сколы на ЛДСП будут неизбежны, особенно если применять для работы циркулярные диск с большим размером по диаметру.
Источник: stroy-podskazka.ru
На чём и как кроят ЛДСП, ДСП и фанеру профессионалы. Какие нюансы нужно обязательно учитывать при раскрое
Для создания корпусной мебели или фасадов первое что необходимо, это создать из полноформатных древесных плит детали нужного размера и формы.
Именно они послужат основой для ваших будущих шкафов, тумб, комодов, кроватей и так далее.
Если говорить о производстве с каким-то ежемесячным объемом, то от лобзиков и циркулярных пил придётся сразу отказаться. Почему?
1. Непостоянство размера конечных деталей.
Каким бы опытным «ювелиром» не был мастер, попасть 10 из 10 раз в размер ему не удастся.
2. Непостоянство качества .
Работа данным инструментом повлечёт за собой образование большого количество надрывов (сколов) ламинации. Наклеив кромку на торец такой детали мы получим нетоварный вид конечного изделия и недолговечность его эксплуатации.
Влага, попав в такой скол, начнет вспучивать края плиты, приводя её в негодность.
Слева ЧПУ, справа форматка. В цеху НМК-Мебель всё готово для оперативного раскроя
Что делать?
Готовить средства и место под станки, которые кроят плиты быстро, без сколов и в нужные размеры.
Для примера, обратите внимание на одного из моих опытных клиентов «Распил ЛДСП в НМК-Мебель» , которые предлагают услуги по распилу по Санкт-Петербургу и Ленинградской области (при нажатии на ссылку вы попадёте к ним на сайт).
Какие станки нужны и чем на них работать?
1. Форматно-раскраивающий станок.
Или просто «форматка». Это станок для распила основной и подрезной пилой одного листа на нужные размеры.
Одновременная работа двух пил позволяет делать распил без сколов, а откалиброванные направляющие и боковой упор всегда попадать в размер.
Работа таким станком с одной сторон проста, но требует правильно подобранный инструмент (тип зубов под конкретный материал) и тёртого распиловщика, который не позволит плитам «гулять» на станке.
