Коллеги, добрый день !
В состав комплекса «ОБЪЕМНИК — мебельное предприятие» входит полноценный и без ограничений модуль раскроя (в демо-версии на сайте также полноценный и без ограничений). Сайт проекта: https://mebelsoft.org/
- Составление карт раскроя на автомате из Бланка проекта
- Ручное задание карт раскроя
- Снижение потерь и стоимости закупки на производстве
- Сведение к минимуму времени, затраченного на проведение конструкторской обработки
А самое главное — Проект ОБЪЕМНИК кроссплатформенный и работает на любой ОС — MAC OS X, Windows, Linux OS. Сразу после подключения облака Яндекс.Диск получаем готовую CRM на предприятии — начинаешь дома набирать мебель — на Яблоке, потом в офисе на Windows OS и заканчиваешь все это делать на торговой точке в Linux OS. Удаленно смотришь кто что оформляет, почем и т.д.
__________________
Занимаюсь разработкой комплекса «ОБЪЕМНИК — мебельное предприятие»
сот +7-953-556-39-32 (в т.ч. Viber)
Проектирование шкафа-купе
Просмотров: 48430
Регистрация: 15.11.2009
Сообщений: 109
Сказал(а) спасибо: 21
Поблагодарили 40 раз(а) в 14 сообщениях
Вес репутации: 184
Печальный раскрой какой то, ИМХО . Ни настроек, ни экспорта, ни импорта. Да и крой нелогичный.
Консультант
Регистрация: 04.07.2010
Адрес: г.Иркутск
Сообщений: 9,008
Сказал(а) спасибо: 16,164
Поблагодарили 27,867 раз(а) в 7,317 сообщениях
Вес репутации: 6672
Удаленно смотришь кто что оформляет, почем и т.д.
Можно подробнее расписать мысль, скрытую в этом предложении?
__________________
https://t.me/vk_akril
Регистрация: 08.04.2009
Адрес: Нижний Новгород
Сообщений: 28
Сказал(а) спасибо: 3
Поблагодарили 7 раз(а) в 5 сообщениях
Вес репутации: 0
Буфер обмена работает без импорта/экспорта. Я обычно не «играю в пятнашки», нажимаю на значок пилы до получения максимально удобного раскроя.
Это все очень быстро работает — один и тот же раскрой нажимаешь пока не увидишь то что удобоваримо и не так тяжело на пиле делать.
Добавлено через 5 минут
Можно подробнее расписать мысль, скрытую в этом предложении?
Конечно ! Сразу после подключения Яндекс.ДИСК помимо того что получаем ежедневные обновления библиотек, также можно перетащить папку проектов свою и на торговых точках. Выслать приглашения — на чтение/запись. К примеру свою папку проектов я даю только на чтение, а с торговых площадок и чтение и запись.
После этого Вы можете смотреть например, на Вашей торговой точке в другом городе, кто выходил, что проектировал и т.д.
Доступ к Вашим проектам в случае использования Яндекс.ДИСК Вы настраиваете сами (высылаете приглашение)
Консультант
Регистрация: 04.07.2010
Адрес: г.Иркутск
Сообщений: 9,008
Сказал(а) спасибо: 16,164
Поблагодарили 27,867 раз(а) в 7,317 сообщениях
Вес репутации: 6672
Проектирование мебели (создаем стены)
После этого Вы можете смотреть например, на Вашей торговой точке в другом городе, кто выходил, что проектировал и т.д.
Что проектировал? У вас же только раскрой?
__________________
https://t.me/vk_akril
Регистрация: 29.09.2010
Сообщений: 21
Сказал(а) спасибо: 13
Поблагодарили 11 раз(а) в 7 сообщениях
Вес репутации: 0
надо немного сменить тему ведь программа работает как салон+конструктор+раскрой
Консультант
Регистрация: 04.07.2010
Адрес: г.Иркутск
Сообщений: 9,008
Сказал(а) спасибо: 16,164
Поблагодарили 27,867 раз(а) в 7,317 сообщениях
Вес репутации: 6672
Доступ к Вашим проектам в случае использования Яндекс.ДИСК Вы настраиваете сами
Какие гарантии защиты личных данных в вашем облаке?
__________________
https://t.me/vk_akril
Регистрация: 08.04.2009
Адрес: Нижний Новгород
Сообщений: 28
Сказал(а) спасибо: 3
Поблагодарили 7 раз(а) в 5 сообщениях
Вес репутации: 0
Какие гарантии защиты личных данных в вашем облаке?
Думаю без Вашего разрешения вообще никому не удастся видеть то что Вы храните в облаке Яндекс.ДИСК. Взломать чье-то облачное хранилище — значит взломать учетную запись Яндекс. Кстати говоря, сам не пробовал но кто-то писал что пользуется Google.Диск для этих целей, может быть и есть здравый смысл в этом. По крайней мере я еще не слышал о случаях хищений из облака Яндекс.
Если бы использовать только Apple машины, то можно было бы iCloud родной зацепить, но видите как получается, решение должно быть таким же кроссплатформенным, как и наш проект ОБЪЕМНИК, так чтобы синхронизировать проекты между разными машинами — OS X, Linux, Windows. На подходе сборки для iOS и Android, тем более.
Регистрация: 29.09.2010
Сообщений: 21
Сказал(а) спасибо: 13
Поблагодарили 11 раз(а) в 7 сообщениях
Вес репутации: 0
пока пробую демку,полёт нормальный,нравится ,работаю с pro100 думаю перейти на объёмник
Регистрация: 29.09.2010
Сообщений: 21
Сказал(а) спасибо: 13
Поблагодарили 11 раз(а) в 7 сообщениях
Вес репутации: 0
получил объёмник .по пробовал поработать и понял-хватит кормить поляков.надо поддерживать своих производителей.и с удовольствием снёс прошку с компа
« Предыдущая тема | Следующая тема »
| Опции просмотра |
| Линейный вид |
| Комбинированный вид |
| Древовидный вид |
Источник: xn--90aakbzfbcrjl8bxh.xn--p1ai
Обучающие видеоролики
Данные примеры собраны по желанию пользователей. Достаточно задать вопрос на форуме и в случае необходимости будет составлен видеоматериал по теме.
Видео 2023 год
Коллекция материалов в программе Объемник (Как работать с папкой материалов в программе)
Проектируем комьютерный стол (Любую офисную мебель также по аналогии набираем из отдельных элементов и деталей)
Упрощенный расчет стоимости (Менеджеру по продажам)
Технологический расчет стоимости (Конструктору, технологу)
Видео 2018 год
Проектирование кухни по замеру (Пример проектирования кухни по замеру)
Проектирование кухни в стиле «Окинава» (Отличный пример для построения современной кухни)
Проектируем радиусный шкаф-купе (Как нарисовать радиусный шкаф-купе по замеру)
Видео 2016 год
Проектирование мебели (Создаем стены с вырезами, выступами, фигурные, для хрущевки, развернутые углы стен, доборы)
Редактируем и создаем автодеталь и длинномеры (Создаем нестандартную столешницу с заходом в подоконник и верхний фриз с шашечкой Классика)
Создаем витрину остекленную в массиве дерева (Нестандартная форма с использованием операции Пересечения)
С чего начать работу? (Пример использования «лентяйки», учимся быстро создавать проекты)
Создаем панели универсальные, угловые и т.д. (Некоторые приемы ручного построения, нестандартных изделий)
Видео 2014 год
Проектирование угловой кухни с загибами (С использованием автодетали, булевых операций, динамических форм)
Мы в социальных сетях
Все необходимое для работы — в одном комплекте
Базовая комплектация
- 2 169 текстур
- 211 моделей кухонной мебели
- 95 моделей корпусной мебели
- 6 разделяемых моделей
- 44 прототипа кухонной мебели
- 30 прототипов корпусной мебели
- 4 прототипа общих элементов
- 8 стандартных форм отчетов
Дополнительно
- Обучение менджеров по продажам (по запросу)
- Корректировка прайсов, библиотек (по запросу)
- Бесплатная корректировка форм отчетов
- Заказ прототипов
- Обучение конструкторов
- Описание технологии
Системные требования
- Бытовой компьютер
Рекомендуемые модели — не ниже Pentium 4 c любым количеством ядер - Любая операционная система
Работайте на компьютере, к которому привыкли — на Windows, Apple OS X или Linux - Видеокарта
Встроенная или полноценная, точно поддерживаются Nvidia, Ati, Intel HD - Notepad++ для Windows (разработчикам)
Для комфортной работы бесплатная программа Notepad++ официальный сайт - Gedit, Geany для Linux/MacOS (разработчикам)
Или любой другой текстовый редактор с подсветкой синтаксиса
- Главная страница
- Загрузка программы
- Примеры проектов
- Создание моделей
Источник: mebelsoft.org
Как работать в программе объемник видео
Наладка мебельного производства и оформления комнат — долгий и трудоемкий процесс. Однако использование специального программного обеспечения позволяет максимально упростить его, систематизировать и подстроить под свое предприятие. Одной из таких программ-помощников является Объемник. В ней вы можете выполнять все — от оформления задач проекта и заполнения информации компании-исполнителе, до раскроя листовых материалов, проектирования интерьера и составления общей сметы на задачу. Далее мы бы хотели подробно рассказать о функциональности этого софта и доступных инструментах.
Начало работы
Первоочередно стоит затронуть оформление приветственного меню, так как отсюда начинается полноценное управление программой. Слева вы видите доступные функции — создание нового проекта, список существующих работ, инструмент для раскроя листового материала и «Справочная система», которая позволит получить объяснение к любым модулям в Объемник. Справа находятся доступные базы, куда заносятся цены, количество материалов, компании, информация о контрагентах и прочее (об этом мы еще подробно поговорим далее).
Модуль раскроя
Инструмент по раскрою листового материала представляет собой отдельную функцию для оптимального создания макета с максимальной экономией по остаткам. В таблице слева пользователь указывает доступный материал, задает параметры листа и их количество. Вы можете добавить неограниченное количество листов.
Подрез редактируется отдельно через специальную таблицу. Настраивается он для каждой стороны либо же выставляется одинаковым для всех.
После того, как заданы все материалы, осталось указать количество деталей и их размеры. Все это происходит путем указания значений в таблице. Обратите внимание также на описание: оно поможет создать маркировку для каждой отдельной детали, чтобы не потерять ее при раскрое.
Сверху присутствует панель управления. Нажатием на соответствующие кнопки сохраняется текущая спецификация, добавляется новая или открывается уже существующая. Щелкните на «Выполнить раскрой» после завершения всей процедуры настройки.
Во второй вкладке вы увидите диаграмму, которая будет построена после раскроя. На ней отобразятся все указанные ранее детали в оптимальном расположении. Вы можете использовать функцию масштабирования, чтобы приблизить или отдалить лист. Ниже будет представлен список всех неразмещенных деталей, если такие, конечно, имеются.
Третья вкладка под названием «Остатки» покажет оставшиеся листы на вашем складе с расчетом на использованные при раскрое. Слева выбирается сам материал, справа увидите перечень всех элементов с количеством, размерами и описанием.
Кроме всего, вы можете самостоятельно настроить название материалов, ширину, задать текстуру и цвет, выбрав одно из изображений, загруженных в программу. Здесь же устанавливается уровень расчета и сторона первого пропила.
Работа с базами данных
Кроме самого моделирования, распила и разработки интерьера комнаты часто важным аспектом при подобном планировании считается работа с компанией-поставщиком материалов, слежение за ценами на рынках, подсчет дополнительных растрат и многое другое. Разобраться во всем этом и привести в единую картину поможет база данных, куда вносится вся необходимая информация, а на основе ее уже потом создается проект.
Информация о фирме
Начать следует с заполнения данных о фирме и салоне. В этом окне указывается ее название, телефон, юридический и фактический адрес, сотрудничающий банк и другие сведения. У каждой компании может быть несколько салонов, поэтому для них создается отдельная таблица с названиями, адресами и телефонами.
Доставка изделий каждой компанией осуществляется по-разному. У них есть собственная политика цен для разных городов и областей. Для расчета стоимости транспортных услуг тоже имеется отдельная таблица, куда вписываются все города и указываются цены в условных единицах.
Порой в доставку входит и подъем на этаж. В специальной форме указывается расчет для договора и наряда. Ко всему прочему, доступно указание формулы для расчета стоимости подъема. С переменными и вариантами заполнения строк знакомьтесь в этом же окне, вся информация изложена максимально детально.
Все компании берут деньги не только за изготовление мебели, но за и ее монтаж. В этой таблице позволяется задать не только стоимость определенных услуг, но и установить формулы для расчета цен. Разработчики программы добавили подробную инструкцию касательно действия переменных под таблицу — она поможет быстро рассчитать стоимость услуги на определенных условиях.
Настройки для конструктора
Настройки для конструктора позволяют сделать активными определенные библиотеки, например, с заданными шаблонами мебели, указать прайс-лист на расходные материалы и прочие необходимости, создать отчет и параметры стандартной комнаты. Переход ко всем доступным меню осуществляется через меню «База данных» нажатием на кнопку «Конструктору».
Сперва уделите внимание меню «Каталоги». Здесь осуществляется редактирование компонентов библиотек для определенных видов комнат. Такое разделение позволит ограничить список показываемой мебели и других деталей, что обеспечит более быстрый поиск нужных элементов. Пользователю также доступно самостоятельное создание любого каталога с требуемым ему набором объектов.
Примерно такая же процедура выполняется и в меню «Прототипы», где настраиваются заранее заготовленные библиотеки шаблонов. Параметры каждой мебели, элемента декора и технических принадлежностей редактируются вручную при составлении библиотек.
Далее идет таблица с прайс-листом расходных материалов. При планировании интерьера или моделировании мебели используется определенное количество различных компонентов, например, зеркал, крепежей, фурнитур, фасадов и прочего. Каждый такой элемент имеет свою цену за квадратный метр, килограмм или штуку. Цена на все задается в специальном столбце таблицы и эта сумма будет учитываться при завершении разработки проекта, что позволит внести стоимость мебели во всю смету.
Информация о длинномерах тоже вносится в отдельную таблицу. Каждый длинномер может использоваться под перевозку определенных видов элементов, например, столешниц, карнизов или стенных панелей. При оформлении базы данных вам просто нужно создать перечень длинномеров и заполнить все присутствующие столбцы.
Помимо прайс-листа на расходные материалы создается отдельный бланк на технику и отдельные комплектующие комнаты. Такая практика встречается достаточно часто при полной отделке помещения с установкой туда бытовой техники. В таблице указываются наименования предметов, модели, технические характеристики и цена.
В разделе конструктора присутствует и меню для заполнения стандартных параметров комнаты для проекта. Пользователь видит восемь пунктов, каждому из которых присваивает подходящее значение.
Кроме этого, для проекта применяются одни из настроек видов. Указываются элементы для отображения, перспективы и фильтры. Используемый текущий вид отмечается галочкой.
Осталось только затронуть тему отчетов. Каждый отчет формируется после создания проектов, куда вносятся договора, квитанции об оплате и другие полезные данные. Открытость каждого из этих бланков выставляется отдельно установкой галочки напротив соответствующего пункта.
Настройка для программиста
В окне базы данных изначально выбирается не только активный салон, ответственный за проект, дата и текущий курс валют, здесь также настраиваются пути, указываются базы настроек, заказов и прописываются дополнительные функции. Все это осуществляется знающим юзером через меню «Программисту».
Создание нового проекта
Создание нового проекта начинается с бланка, где заполняется информация о салоне и приемщике, занимающимися данной задачей. Далее вводится название изделия, информация о покупателе, перечень присутствующей техники, аксессуаров и техники. Затем происходит перемещение к графической оболочке для настройки расположения.
Для работы с графикой в первую очередь задаются параметры комнаты, материалы потолка, пола, стен и их толщина. По завершении всего редактирования происходит запуск редактора.
Работа в графическом редакторе
Графический редактор в Объемник реализован по такому же принципу, как и во многих других подобных программах. Сверху вы видите инструменты для осуществления управления видом, масштабированием и размерами. Например, первые пять кнопок отвечают за отрисовку сцен и отображение линий комнаты. Увидеть описание каждой кнопки вы можете, наведя на нее курсор мыши.
Слева находятся функциональные кнопки по добавлению различных фигур на рабочую площадь. Вам доступно как свободное создание элемента путем трансформирования, так и через точную настройку его размеров.

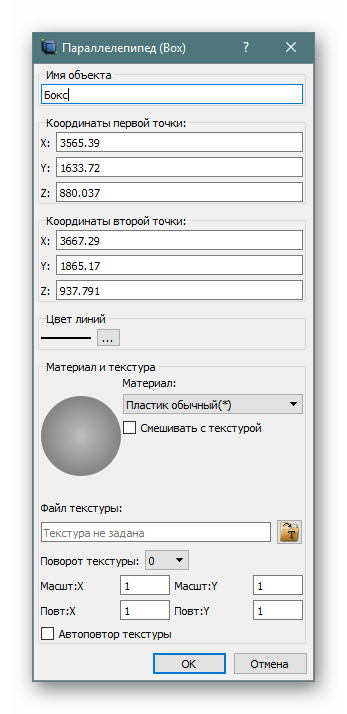

После добавления объекта вы можете перейти к его настройкам, установить имя, координаты точек, задать цвет линий, текстуру и материалы, а также изменить масштаб.
Справа находится перечень имеющихся библиотек. Вся мебель и техника структурирована и располагается в отдельных папках с режимом предпросмотра. Двойной щелчок левой кнопкой мыши по объекту добавляет его в комнату, а уже потом происходит трансформация и перемещение по плоскостям.
Щелкните ПКМ по мебели или технике, чтобы увидеть все доступные инструменты. Вам доступно выполнение масштабирования, передвижения, копирования, установки симметрии и изменение свойств элемента.
При сохранении проекта вам будет предложено выбрать его вид. Достаточно просто отметить галочкой подходящий вариант и можно заканчивать работу в графическом редакторе.
Список проектов в работе
В активной базе данных присутствует меню, где отображается список всех проектов в работе. Через него доступен не только переход к работе в графическом редакторе или листовой раскройки, но и может производиться просмотр сметы, отчетов и другой полезной информации. Для осуществления любых действий с заданием его нужно предварительно отметить галочкой.
Достоинства
- Наличие русского языка интерфейса;
- Продвинутый графический редактор;
- Огромная библиотека мебели и техники;
- Оптимизированные таблицы и базы данных;
- Наличие всех необходимых бланков и отчетов для компании.
Недостатки
Программа распространяется платно. В бесплатной версии недоступно сохранение проекта.
Объемник позволит пользователю оптимизировать производство мебели и оформление интерьера комнат. Благодаря наличию большого количества таблиц и бланков производится автоматизация многих процессов и упрощение расчетов. Встроенный графический редактор и инструмент для раскроя помогут при выполнении любого проекта.
