1) Составить презентацию для дальнейшего обучение по ней других учеников, а также помощь в разборе по данной среде.
2) В процессе создания проекта, для примера составить несколько обучающих программ, которые покажут как работает данный исполнитель.
Термин КуМир является сокращением слов
Термин КуМир является сокращением слов Комплект Учебных Миров.
Это программный алгоритмический язык, предназначенный для помощи в изучении информатики и программирования в различных учебных заведениях.
То есть это несложный язык, предназначенный для создания алгоритмов, и основанный на русскоязычной лексике.
В своем составе он имеет специальные команды, позволяющие управлять различными программными приложениями, которые называют-
КуМир. Исполнитель Чертежник. Знакомство.
ся исполнители.
Что такое Чертежник? Предназначением исполнителя чертежник является формирование разных графических объектов на листе неограниченных размеров
Что такое Чертежник?
Предназначением исполнителя чертежник является формирование разных графических объектов на листе неограниченных размеров. Такими объектами могут быть рисунки, графики и чертежи, нарисовать которые поможет специальное перо, входящее в инструментальный набор чертёжника. Перо можно перемещать различными командами, и оно оставляет за собой след в виде соответствующей линии.
Система команд исполнителя “Чертежник”
Система команд исполнителя “Чертежник”
Включает в себя 6 команд:
опустить перо
поднять перо
сместиться в точку (X, Y)
сместиться на вектор (dX, dY)
установить цвет (цвет)
надпись (ширина, текст)
Инструментами чертёжника являются следующие команды: опустить перо :
Инструментами чертёжника являются следующие команды:
опустить перо: Чертежник переходит в режим черчения при перемещениях
поднять перо: Чертежник переходит в режим передвижения пера без черчения.
сместиться в точку (x, y): команда выполняет передвижение пера в точку, имеющую координаты x, y. Здесь x и y могут быть любыми вещественными числами. Если числа не целые, то дробные величины пишутся через точку (к примеру, 3.8).
Исполнитель Чертёжник. Среда КуМИР
Инструментами чертёжника являются следующие команды: сместиться на вектор (dx, dy) : эта команда выполняет перемещение пера в правую сторону на величину dx и на величину…
Инструментами чертёжника являются следующие команды:
сместиться на вектор (dx, dy): эта команда выполняет перемещение пера в правую сторону на величину dx и на величину dy в направлении выше; если dx и dy будут отрицательными, то перо смещается левее и ниже.
установить цвет (“символ S”): можно выбрать расцветку пера S, при этом есть определённый набор допустимых цветов.
Инструментами чертёжника являются следующие команды: надпись : выполняет вывод на формируемый объект текстового фрагмента, начинающегося от позиции, в которой находится перо
Инструментами чертёжника являются следующие команды:
надпись: выполняет вывод на формируемый объект текстового фрагмента, начинающегося от позиции, в которой находится перо. После исполнения командных процедур, перо располагается справа внизу на окончании текстового фрагмента, который включает и необходимый пробел за последним символом. Размер знаковых мест исчисляется в специальных единицах программы Чертёжник, которые определяют ширину буквы совместно с пробелом за ней.
В состав меню исполнителя Чертежник входят следующие позиции:
В состав меню исполнителя Чертежник входят следующие позиции:
Необходимо отобразить чертежное окно (изначально оно не отображается).
Сохранение/Загрузка чертежа.
Команда очистки чертежа (полностью обнуляет лист).
Распечатка чертежного объекта (вывод его на принтер).
Команды отображения, вида (в свою очередь делятся еще на 4 пункта).
Команды отображения, вида Увеличить/Уменьшить
Команды отображения, вида
Увеличить/Уменьшить. Команда масштабирования изображения чертежа.
Отобразить всё изображение. Команда автоматического подбора масштаба для показа всего чертежа в одном окне.
Команда выбора горизонтального или вертикального отображения окна Чертёжника.
Масштабирование сетки. Установка шага сетки по осям.
Команды отображения, вида Увеличить/Уменьшить
Команды отображения, вида
Увеличить/Уменьшить. Команда масштабирования изображения чертежа.
Отобразить всё изображение. Команда автоматического подбора масштаба для показа всего чертежа в одном окне.
Команда выбора горизонтального или вертикального отображения окна Чертёжника.
Масштабирование сетки. Установка шага сетки по осям.
Источник: znanio.ru
Тема урока: «Исполнитель Чертёжник» — презентация
Исполнитель Чертёжник предназначен для построения рисунков на координатной плоскости.
Изображение слайда
Слайд 4
Среда К у М и р
Изображение слайда
Слайд 5
Рабочее окно Чертежника Начальное положение пера Чертежника находится в точке с координатами (0,0 )
Изображение слайда
Слайд 6

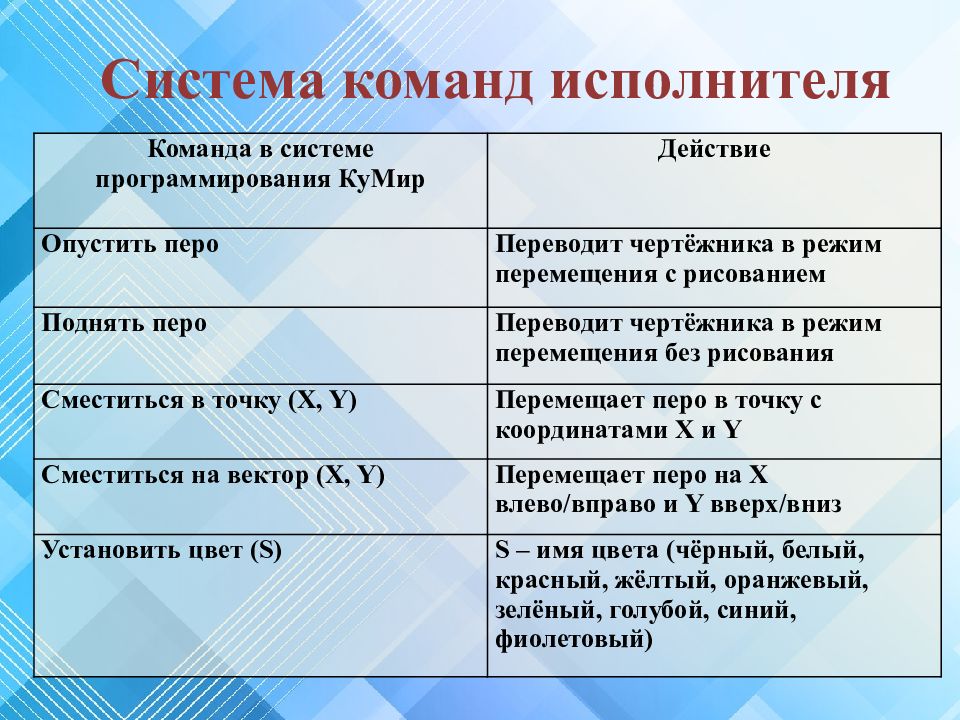

Команда в системе программирования КуМир Действие Опустить перо Переводит чертёжника в режим перемещения с рисованием Поднять перо Переводит чертёжника в режим перемещения без рисования Сместиться в точку ( X, Y ) Перемещает перо в точку с координатами X и Y Сместиться на вектор ( X, Y ) Перемещает перо на X влево/вправо и Y вверх/вниз Установить цвет ( S ) S – имя цвета (чёрный, белый, красный, жёлтый, оранжевый, зелёный, голубой, синий, фиолетовый) Система команд исполнителя
Изображение слайда
Слайд 7

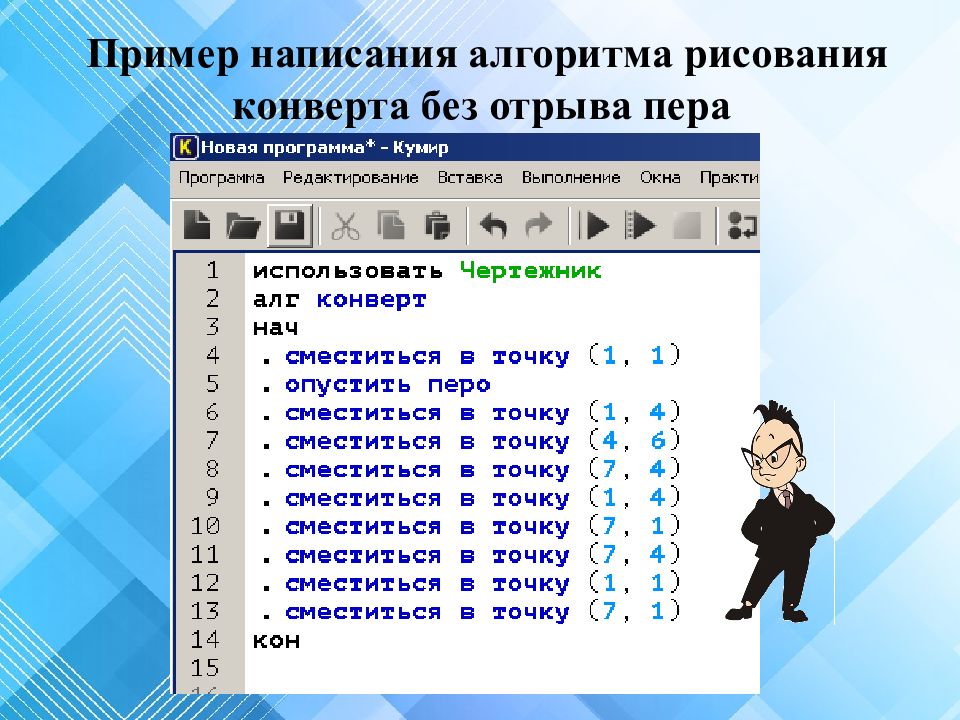

Пример написания алгоритма рисования конверта без отрыва пера
Изображение слайда
Слайд 8
Результат выполнения алгоритма
Изображение слайда
Слайд 9
Изображение слайда
Слайд 10
Самостоятельно : Составьте алгоритм построения геометрических фигур:
Изображение слайда
Слайд 11
Изображение слайда
Слайд 12
Домашнее задание Учебник § 18 (1, 2)
Изображение слайда
Последний слайд презентации: Тема урока: «Исполнитель Чертёжник»
РЕФЛЕКСИЯ сегодня я узнал… было интересно… было трудно… я выполнял задания… я понял, что… я научился… у меня получилось … я смог… я попробую… меня удивило… урок дал мне для жизни …
Источник: slide-share.ru
Тема урока: «Исполнитель Чертёжник» — презентация
Исполнитель Чертёжник предназначен для построения рисунков на координатной плоскости.
Изображение слайда
Слайд 4
Среда К у М и р
Изображение слайда
Слайд 5
Рабочее окно Чертежника Начальное положение пера Чертежника находится в точке с координатами (0,0 )
Изображение слайда
Слайд 6
Команда в системе программирования КуМир Действие Опустить перо Переводит чертёжника в режим перемещения с рисованием Поднять перо Переводит чертёжника в режим перемещения без рисования Сместиться в точку ( X, Y ) Перемещает перо в точку с координатами X и Y Сместиться на вектор ( X, Y ) Перемещает перо на X влево/вправо и Y вверх/вниз Установить цвет ( S ) S – имя цвета (чёрный, белый, красный, жёлтый, оранжевый, зелёный, голубой, синий, фиолетовый) Система команд исполнителя
Изображение слайда
Слайд 7
Пример написания алгоритма рисования конверта без отрыва пера
Изображение слайда
Слайд 8
Результат выполнения алгоритма
Изображение слайда
Слайд 9
Изображение слайда
Слайд 10
Самостоятельно : Составьте алгоритм построения геометрических фигур:
Изображение слайда
Слайд 11
Изображение слайда
Слайд 12
Домашнее задание Учебник § 18 (1, 2)
Изображение слайда
Последний слайд презентации: Тема урока: «Исполнитель Чертёжник»
РЕФЛЕКСИЯ сегодня я узнал… было интересно… было трудно… я выполнял задания… я понял, что… я научился… у меня получилось … я смог… я попробую… меня удивило… урок дал мне для жизни …
