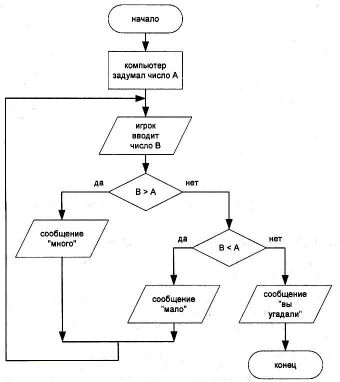

Как правильно составить блок схему программы

Для построения блок—схем применяются прямоугольники, овалы, ромбы и некоторые другие фигуры (для обозначения конкретных операций), а также соединительные стрелки, которые указывают последовательность шагов или направление процесса.

Какие бывают виды блок схем?

последовательный — действия выполняются по порядку друг за другом; циклический — организовывает повторение действий; разветвляющийся — содержит одно или несколько логических условий и имеет несколько ветвей обработки.

Что такое блок системы?

Блок. Система из подвижного и неподвижного блоков … Википедия Блок, машина — Система из подвижного и неподвижного блоков Схема четырёх систем из блоков Блок простое механическое устройство, позволяющее регулировать силу, ось которого закреплена при подьеме грузов не поднимаеться и не опускается.

Где чертить блок схему?

6 инструментов для работы с блок-схемами:

1. draw.io.
2. gliffy.com.
3. gomockingbird.com.
4. Программа имеет простой и понятный UI, работает в браузере, есть возможность работы в команде. Также, добавив ссылки, можно объединять несколько проектов в один. …
5. Онлайн-сервис, который облегчит создание скетчей и диаграмм. …
6. Google Docs.

В чем лучше нарисовать схему?

Dia — бесплатное и полнофункциональное приложение для построения блок-схем. Оно открыто под лицензией GPLv2. Если вы ищете лучшую бесплатную альтернативу Microsoft Visio, то Dia — лучший выбор.

Блок схема.Работа в ворде. Word

Где лучше всего делать схемы?

7 бесплатных программ для построения блок-схем в Windows 10

• Dia. Dia — бесплатное и полнофункциональное приложение для построения блок-схем. …
• yEd Graph Editor. …
• ThinkComposer. …
• Pencil Project. …
• LibreOffice Draw. …
• Diagram Designer. …
• PlantUML.

Как сделать схему в Microsoft Word?

На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt. В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками. , выберите рисунок, который нужно отобразить на диаграмме, и нажмите кнопку Вставить.

Как сделать блок схему в Excel?

Для каждого шага структуры добавьте в Excel элементы блок—схемы. На вкладке Вставка (Insert) нажмите Фигуры (Shapes). Открывшийся список фигур разделён на основные группы. Пролистайте вниз до группы Блок—схема (Flowchart).

Где рисовать диаграммы?

Топ 10: Редакторы диаграмм

• Gliffy. Онлайн сервис для рисования различных схем, диаграмм, интерфейсов, планов и т. …
• Microsoft Visio. Приложение семейства Microsoft Office с хорошо знакомым интерфейсом. …
• Diagrams.net. …
• Grapholite. …
• Google Drawings. …
• OmniGraffle. …
• Creately. …
• LucidChart.

В каком виде выглядит словесное описание алгоритма?

Словесное описание (на естественном языке) алгоритма представляет собой описание структуры алгоритма на естественном языке. … Графическое описание алгоритма в виде блок-схемы – это описание структуры алгоритма с помощью геометрических фигур с линиями связи.

основы программирования 6 алгоритмы и блок схемы

Как построить блок схему в ворде?

Создание блок—схемы с рисунками На вкладке Вставка в группе Иллюстрации нажмите кнопку SmartArt. В коллекции Выбор рисунка SmartArt выберите элемент Процесс, а затем дважды щелкните Процесс со смещенными рисунками. , выберите рисунок, который нужно отобразить на диаграмме, и нажмите кнопку Вставить.

Какой фигурой на блок схеме обозначается разветвление?

Для разветвления на разных стадиях используются стрелки, в основном есть 3 типа стрелок, которые можно увидеть на рисунке. Скругленный прямоугольник: это означает начало или конец программы, или процесса. Много кругов или овалов также используются для обозначения начала и конца процесса.

Какие базовые блок схемы?

Основные элементы схем алгоритма

• Действие
• Данные (ввод-вывод)
• Предопределённый процесс (функция)
• Вопрос (условие или решение)
• Ограничитель
• Цикл
• Соединитель
• Комментарий

Как читать блок схемы?

На языке блок—схем каждый шаг алгоритма описывается с помощью соответствующей фигуры, а последовательность выполнения шагов определяется линиями-связями. Блок схемы читаются сверху вниз и слева направо. Блок—схемы полезны тем, что обеспечивают легкую «читаемость» алгоритма.

Какие виды есть у алгоритма?

Различают три основных вида алгоритмов:

• линейный алгоритм,
• разветвляющийся алгоритм,
• циклический алгоритм.

Как в линейном алгоритме выполняются операции?

В линейном алгоритме операции выполняются последовательно, в порядке их записи. Каждая операция является самостоятельной, независимой от каких-либо условий. На схеме блоки, отображающие эти операции, располагаются в линейной последовательности. В алгоритме с ветвлением предусмотрено несколько направлений (ветвей).

Источник: toptitle.ru

Как составить блок-схему

Блок-схема — тип схемы, который описывает процессы и алгоритмы, изображая их в виде блоков, имеющих различную форму и соединенных стрелками. Она используется для того, чтобы показать последовательность этапов выполнения работы, а также то, какие группы в ней участвуют. Чтобы составить блок-схему, используются геометрические фигуры, каждая из которых подразумевает свой тип действия и представлена в виде блочного символа. Вот основные из них.

Статьи по теме:

• Как составить блок-схему
• Как рисовать блок-схему
• Как построить блок-схему

Инструкция

Пуск-остановка (терминатор) – элемент, отображающий вход или выход из внешней среды. Чаще всего используется в начале и конце программы.

Процесс – символ, отображающий выполнение операции (одной или нескольких), которая приводит: а) к изменению формы, значения или размещения информации; б) к определению, по какому направлению потока нужно двигаться.

Решение – элемент, показывающий функцию или решение переключательного типа, которая имеет один вход и два (или более) альтернативных выхода. После вычисления условий, которые определены внутри этого символа, может быть выбран только один из выходов.

Предопределенный процесс – символ, отображающий выполнение процесса, определенного в другом месте схемы. Может состоять из одной или нескольких операций.

Данные (ввод-вывод) – элемент, показывающий преобразование данных в определенную форму, которая пригодна для обработки (ввод) или для описания итогов обработки (вывод).

Граница цикла — символ, состоящий из двух элементов. Операции, которые выполняются внутри цикла (его начало и конец), размещаются между этими элементами.

Соединитель – символ для отображения входа в часть схемы и входа из другой части этой же схемы. Применяется, когда необходимо оборвать линию, а затем начать составление блок-схемы в другом месте.

Комментарий – элемент, используемый для более объемного описания какого-либо шага, процесса или ряда процессов.

• ГОСТ 19.701-90 «Схемы алгоритмов, программ данных и систем. Условные обозначения и правила выполнения»
• как составить блок алгоритм

Совет полезен?
Статьи по теме:

• Как создать схему
• Как сделать схему на компьютере
• Как нарисовать красивую схему

Добавить комментарий к статье
Похожие советы

• Как нарисовать схему на компьютере
• Как начертить блок-схему
• Что такое блок-схема
• Как построить таблицу истинности
• Как решать задачи в паскале
• Как решать задачи с алгоритмом
• Как нарисовать схему в ворде
• Как описывать бизнес процесс
• Как составлять функциональные схемы
• Как начертить однолинейную схему
• Как построить модель «черного ящика»
• Как построить модель состава
• Как отличить структурную схему от функциональной

Новые советы от КакПросто
Рекомендованная статья
Какими будут направления итогового сочинения в 2017-2018 учебном году

В декабре одиннадцатиклассникам предстоит написать уже ставшее традиционным итоговое сочинение. И только те, кто успешно.

Источник: www.kakprosto.ru

Как в Excel создать блок-схему

Приходилось ли Вам когда-либо создавать блок-схему документа или бизнес-процесса? Некоторые компании покупают дорогое специализированное программное обеспечение, используя которое можно создавать блок-схемы при помощи нескольких кликов мышью. Другие компании выбирают иной путь: они используют инструмент, который у них уже есть и в котором их сотрудники умеют работать. Думаю, Вы догадались, что речь идет о Microsoft Excel.

Составьте план

Цель блок-схемы – показать логическую структуру событий, которые должны случиться, решений, которые должны быть приняты, и последствий этих решений. Поэтому, несомненно, построить блок-схему будет проще, если предварительно уделить несколько минут тому, чтобы привести в порядок свои мысли. Блок-схема, составленная из беспорядочных, тщательно не продуманных шагов, принесёт мало пользы.

Поэтому выделите несколько минут на то, чтобы сделать заметки. Не важно в каком формате, главное – запишите каждый шаг процесса и зафиксируйте каждое решение с возможными следствиями.

Настройте элементы

Для каждого шага структуры добавьте в Excel элементы блок-схемы.

1. На вкладке Вставка (Insert) нажмите Фигуры (Shapes).
2. Открывшийся список фигур разделён на основные группы. Пролистайте вниз до группы Блок-схема (Flowchart).
3. Выберите элемент.
4. Чтобы добавить к элементу текст, кликните по нему правой кнопкой мыши и в появившемся меню выберите Изменить текст (Edit text).
5. На вкладке Формат (Format) Ленты меню выберите стиль и цветовую схему для элемента.

Закончив с одним элементом, добавляйте следующий элемент для очередного пункта намеченной структуры, затем следующий, и так до тех пор, пока вся структура не появится на экране.

Обратите внимание на форму каждого элемента блок-схемы. Форма сообщает читателю, какая функция выполняется на каждом шаге структуры. Рекомендую использовать все формы в соответствии с их общепринятым назначением, так как нестандартное использование форм может запутать читателей.

Вот несколько самых часто встречающихся элементов:

• Начало или конец блок-схемы:
• Рабочий процесс, процедура, которая должна быть выполнена:
• Предопределённый процесс, например, многократно используемая подпрограмма:
• Таблица базы данных или другой источник данных:
• Принятие решения, например, оценка, был ли предшествующий процесс выполнен правильно. Линии связей, исходящие из каждого угла ромба, соответствуют разным возможным решениям:

Упорядочьте элементы

После того, как все элементы вставлены на лист:

• Чтобы выстроить элементы в ровный столбец, выделите несколько элементов, кликая по ним мышью с нажатой клавишей Shift, затем на вкладке Формат (Format) нажмите Выровнять по центру (Align Center).
• Чтобы точно настроить интервалы между несколькими элементами, выделите их и на вкладке Формат (Format) нажмите Распределить по вертикали (Distribute Vertically).
• Убедитесь, что размеры элементов одинаковы. Сделайте все элементы одинаковыми по высоте и ширине, чтобы блок-схема выглядела красиво и профессионально. Ширину и высоту элемента можно задать, введя нужные значения в соответствующие поля на вкладке Формат (Format) Ленты меню.

Настройте линии связей

На вкладке Вставка (Insert) кликните Фигуры (Shapes) и выберите прямую стрелку или уступ со стрелкой.

• При помощи прямой стрелки соединяйте два элемента, находящиеся в прямой последовательности.
• Используйте уступ со стрелкой, когда соединительная линия должна быть изогнута, например, если нужно вернуться к предыдущему шагу после элемента принятия решения.

Дальнейшие действия

Excel предлагает множество дополнительных элементов для создания блок-схем и бесконечное разнообразие настраиваемых параметров форматирования. Смелее экспериментируйте и пробуйте все доступные возможности!
