FORScan- программа для диагностики.
Приборы, устройства, модули, схемы, проводка, распиновка.
Сообщений: 207 • Страница 1 из 11 • 1 , 2 , 3 , 4 , 5 . 11
FORScan- программа для диагностики.
#1 17 мар 2014, 21:52
Ребят.У меня хорошая новость.Разработчики FORScan прислали новую версию потестить.Реализовали сервисные функции статической регенерации DPF(принудительный прожиг),сброс данных самообучения DPF и DPS (датчик
дифференциального давления),сброс данных самообучения EGR был реализован в ранних версиях.На оф.сайт эту версию пока не выкладывали.О результатах по возможности отпишусь.
luwers Бакалавр Заслуженная репутация: 100 Сообщения: 231 Откуда: Рязань Благодарил (а): 116 раз. Поблагодарили: 173 раз. Моя машина: Ford Kuga 4wd TDCi 140hp МКПП Прошлое авто: ford focus II Город: Рязань
Обзор программы Forscan
Re: Программы и оборудование для диагностики и конфигурирова
#2 17 мар 2014, 22:35
luwers
А чего еще там новенькое есть?
sergkurz Авто профессор Заслуженная репутация: 700 Сообщения: 1700 Откуда: Пермь-Очёр Благодарил (а): 1049 раз. Поблагодарили: 791 раз. Моя машина: Ford Kuga 4wd TDCi 163hp PS Город: Пермь Моя группа: Урал
Re: Программы и оборудование для диагностики и конфигурирова
#3 18 мар 2014, 09:23
luwers писал(а): сброс данных самообучения DPF и DPS (датчик
дифференциального давления),сброс данных самообучения EGR
а можно подробнее, что под этими функциями подразумевается?
Kuga Trend 2.0 TDCi
Frozen 136 л.с.
- Профиль
- ICQ
Re: Программы и оборудование для диагностики и конфигурирова
#4 18 мар 2014, 13:19
BSG
Сброс данных самообучения это грубо говоря обнуление,тоже самое что и клемму с АКБ скинуть только тогда будут данные сброшены сразу на всем ,а потом километров 10 идёт сбор информации.
sergkurz
Ну в принципе что я их попросил то и добавили,если ещё что нужно,то можно с ними связаться и попросить.
luwers Бакалавр Заслуженная репутация: 100 Сообщения: 231 Откуда: Рязань Благодарил (а): 116 раз. Поблагодарили: 173 раз. Моя машина: Ford Kuga 4wd TDCi 140hp МКПП Прошлое авто: ford focus II Город: Рязань
Re: Программы и оборудование для диагностики и конфигурирова
#5 18 мар 2014, 13:35
luwers
Сброс KAM (Reset KAM), турбобензинки Куги1 2,5Т в этой программе есть? Если нет, то очень желательно её организовать.
Ford Kuga 2.5T R5 200hp 5AT(Aisin) и Volkswagen Touareg FL 3.6FSI VR6 249hp 8AT(Aisin)
Если хочешь сделать что-то хорошо−сделай это сам.
Дилетанту сложные вещи кажутся очень простыми, и только профессионал понимает насколько сложна самая простая вещь.
FORScan Диагностика Фордов
Сега Авто профессор Заслуженная репутация: 644 Сообщения: 2669 Благодарил (а): 37 раз. Поблагодарили: 1147 раз. Моя машина: Ford Kuga 4wd 2.5T 200hp АКПП Прошлое авто: raznye Город: Россия Моя группа: Поволжье
Re: FORScan- программа для диагностики.
#6 07 июл 2014, 21:11
Вышла новая версия. http://forscan.org/download.html
Для владельцев дизелей 140/163 л.с. разработчики приготовили что-то новенькое. Конкретно в «Параметрах PCM». Кому интересно, просьба потестить и отписать работают ли новые параметры и насколько корректно.
sergkurz Авто профессор Заслуженная репутация: 700 Сообщения: 1700 Откуда: Пермь-Очёр Благодарил (а): 1049 раз. Поблагодарили: 791 раз. Моя машина: Ford Kuga 4wd TDCi 163hp PS Город: Пермь Моя группа: Урал
Re: FORScan- программа для диагностики.
#7 08 июл 2014, 20:37
sergkurz
Хочу попросить их реализовать функцию сброса предупреждающего сигнала о наличии воды в топливе.
Через елмконфиг активировал сигнал,а в етисе пишется что после удаления воды нужно через сервис сбросить.Так что думаю что такая функция будет не лишней,но до снятия логов руки пока не доходят,а без них смысла нет просить.
luwers Бакалавр Заслуженная репутация: 100 Сообщения: 231 Откуда: Рязань Благодарил (а): 116 раз. Поблагодарили: 173 раз. Моя машина: Ford Kuga 4wd TDCi 140hp МКПП Прошлое авто: ford focus II Город: Рязань
Re: FORScan- программа для диагностики.
#8 08 июл 2014, 21:13
luwers
А как это у нас работает? Датчик или просто что-то подсчитывается? Не могу найти информацию.
Скрытый текст:
Радует, что воды у меня нет.
sergkurz Авто профессор Заслуженная репутация: 700 Сообщения: 1700 Откуда: Пермь-Очёр Благодарил (а): 1049 раз. Поблагодарили: 791 раз. Моя машина: Ford Kuga 4wd TDCi 163hp PS Город: Пермь Моя группа: Урал
Re: FORScan- программа для диагностики.
#9 08 июл 2014, 21:50
sergkurz
В топливном фильтре датчик стоит,в елмконфиг в блоке НЕС на первой странице конфигурации галку в окошке наличие датчика воды в топливном фильтре поставил.Я так понял должен быть звуковой сигнал с сообщением.А заинтересовался я этим после того как в ЕТИС начал пробивать какие сервисные функции на ИДСке дилерской конкретно по моему вину доступны,ну и увидел функцию сброса предупреждающего сигнала о наличии воды в топливе, и решил активировать сам датчик,тем более к фильтру провода подходят(хотя вроде как говорят что это подогрев,но может быть двойная функция).Пока никаких сигналов не было,как с датчиком уровня омывайки после активации которого(а у меня его нет точно)сразу сообшение о низком уровне вылезло и не сбрасывалось пока опять в исходное состояние не вернул.
luwers Бакалавр Заслуженная репутация: 100 Сообщения: 231 Откуда: Рязань Благодарил (а): 116 раз. Поблагодарили: 173 раз. Моя машина: Ford Kuga 4wd TDCi 140hp МКПП Прошлое авто: ford focus II Город: Рязань
Re: FORScan- программа для диагностики.
#10 08 июл 2014, 21:59
luwers
Логи какие нужны, если что?
sergkurz Авто профессор Заслуженная репутация: 700 Сообщения: 1700 Откуда: Пермь-Очёр Благодарил (а): 1049 раз. Поблагодарили: 791 раз. Моя машина: Ford Kuga 4wd TDCi 163hp PS Город: Пермь Моя группа: Урал
Re: FORScan- программа для диагностики.
#11 08 июл 2014, 22:04
sergkurz
Да обычные какие в папке программы остаются при подключении машинки.http://forscan.org/contactus.html
luwers Бакалавр Заслуженная репутация: 100 Сообщения: 231 Откуда: Рязань Благодарил (а): 116 раз. Поблагодарили: 173 раз. Моя машина: Ford Kuga 4wd TDCi 140hp МКПП Прошлое авто: ford focus II Город: Рязань
Re: FORScan- программа для диагностики.
#12 20 авг 2014, 20:22
Немного теории и практики по работе с программой ForScan :
Скрытый текст:
Для полноценной работы нужен доработанный на две шины ELM327-USB, для двигателя хватит и обычного. В идеале- ФокусКлабовский ELS27.
Подключаем адаптер к компу, к машине, запускаем ForScan, включаем зажигание. Соединяемся:
Можно посмотреть, какие модули есть. Идентификаторы модулей:
Ошибки. Приблизительная их расшифровка. Перед удалением, лучше сохранить. Сбрасывать при заглушенном двигателе :
Нам нужнее Параметры модулей. Идем сюда, выбираем в списке модуль. Расшифровка есть выше. Жмем на шестеренку:
Выбираем из списка нужные параметры, переносим их в правую часть. Можно посмотреть описание и значение параметров. Некоторые можно даже изменить:
Для начала и остановки сканирования пользуемся кнопками Пуск-Стоп. Есть выбор изображения:
Для анализа полученных результатов есть функция записи и просмотра в автономном режиме. После остановки сканирования жмем кнопку Сохранить, выбираем место и названия файла:
Запишутся данные только от Пуска до Старта. Смотрим в спокойной обстановке без подключения к авто. Спрашиваем совета на форуме. Загружаем:
Для удобства просмотра можно пользоваться масштабированием, линейкой, поиском по времени:
sergkurz Авто профессор Заслуженная репутация: 700 Сообщения: 1700 Откуда: Пермь-Очёр Благодарил (а): 1049 раз. Поблагодарили: 791 раз. Моя машина: Ford Kuga 4wd TDCi 163hp PS Город: Пермь Моя группа: Урал
Re: FORScan- программа для диагностики.
#13 25 авг 2014, 17:45
sergkurz писал(а): ФокусКлабовский ELS27
а где его прикупить?)
уже нашел и заказал)
ДИЗЕЛЬ — СИЛА
ДПФ — ЗЛО
- Профиль
- Сайт
- Фотоальбом
Re: FORScan- программа для диагностики.
#14 01 янв 2015, 21:54
не подскажете для работы с Forscan , ELMConfig один и тотже переделаный ELM327 подойдет? на Ebay видел в продаже 2 Разных «переделаных адаптера » один был на FTDI чипе , другой на каком-то другом .
partyigor Бакалавр Заслуженная репутация: 46 Сообщения: 335 Фото: 4 Откуда: Germany Darmstadt Благодарил (а): 73 раз. Поблагодарили: 99 раз. Моя машина: Ford Kuga 2wd TDCi 140hp МКПП Город: Германия
Re: FORScan- программа для диагностики.
#15 01 янв 2015, 22:52
partyigor писал(а): не подскажете для работы с Forscan , ELMConfig один и тотже переделаный ELM327 подойдет? на Ebay видел в продаже 2 Разных «переделаных адаптера » один был на FTDI чипе , другой на каком-то другом .
Лучше будет на FDTI скорость будет максимально шустро записывать-прошивать.
sergey35 Магистр Заслуженная репутация: 36 Сообщения: 452 Фото: 0 Благодарил (а): 27 раз. Поблагодарили: 92 раз. Моя машина: Hyundai Прошлое авто: Ford Kuga 4wd TDCi 163hp PS Город: Вологда
Re: FORScan- программа для диагностики.
#16 01 янв 2015, 23:42
partyigor писал(а): не подскажете для работы с Forscan , ELMConfig один и тотже переделаный ELM327 подойдет? на Ebay видел в продаже 2 Разных «переделаных адаптера » один был на FTDI чипе , другой на каком-то другом .
я бы взял проверенный елм 327.
FTDI имеет некоторые проблемы Что то связанное с защитой и драйверами. Да и писать лучше на минимальной скорости, меньше шансов положить блок.
. сижу на шкафу, починяю примус, никого не трогаю, никому не мешаю.
вова НеисправимыЙ Сообщения: 4749 Благодарил (а): 74 раз. Поблагодарили: 888 раз. Моя машина: Метрополитен им. В.И.Ленина Город: Ватикан
Re: FORScan- программа для диагностики.
#17 02 янв 2015, 00:21
вова
они оба были ELM327 ток разница в цене примерно 5 евро ну и подписка типо один для ElmConfig, другой для Forscan
partyigor Бакалавр Заслуженная репутация: 46 Сообщения: 335 Фото: 4 Откуда: Germany Darmstadt Благодарил (а): 73 раз. Поблагодарили: 99 раз. Моя машина: Ford Kuga 2wd TDCi 140hp МКПП Город: Германия
Re: FORScan- программа для диагностики.
#18 02 янв 2015, 02:05
ЕЛМ работает с форсканом и конфигом, это всего лишь программа-интерпретатор диалога машины с компом. Вначале ее сделали канадцы на своем СПЕЦИАЛИЗИРОВАННОМ чипе (чип весьма недешев), потом эту программы взломали и стали делать на дешевом контроллере от фирмы ПИК (отсюда низкая цена китайского адаптера), Под нее написаны многие программы диагностики, в том числе форскан. У меня все это есть и я с этим работаю.
На FDTI (это шотландцы, контора электронных компонентов) как я припоминаю, на фокус клубе сделана программа АДС. Это очень специфичная прога, чем то похожая на дилерский IDS. Я бы с ней не связывался, она дорогая и специализированная, хотя ее усиленно рекламируют. Ну разумеется там есть свои плюсы.
Могу поделиться — три открытые, простые и ходовые проги под адаптер елм —
Сканмастер 2,0 — чтение, диагностика по ОБД, но только движок, но зато всех марок
ЕЛМ конфиг 2,1 — чтение, конфигурация фордов
форскан — чтение, сервисные функции фордов
. сижу на шкафу, починяю примус, никого не трогаю, никому не мешаю.
вова НеисправимыЙ Сообщения: 4749 Благодарил (а): 74 раз. Поблагодарили: 888 раз. Моя машина: Метрополитен им. В.И.Ленина Город: Ватикан
Re: FORScan- программа для диагностики.
#19 02 янв 2015, 10:23
вова
ElmConfig научили читать и конфигурировать К2?
Первым делом мы испортим самолеты,
Ну а девушек, а девушек потом.
Изменение конфигурации, прошивка 140->163, 150->182->195лс, установка Фенов итд
- Профиль
- ICQ
Re: FORScan- программа для диагностики.
#20 02 янв 2015, 10:43
ELM327 v2.1 не работает с форсканом, ранние версии 1.5 работают.
viewtopic.php?p=345341#p345341
- Профиль
- Сайт
- Фотоальбом
Источник: fkclub.ru
Как пользоваться программой forscan
9 апр еля 2022 mobile
postal2201
Что бы избавиться от 2100 нужно удалить профиль авто в forscan , что бы он заново опросил все модули, потом зайти в конфигурацию Asbuit APIM и нажать Записать всё . И после сброса ошибок 2100 не станет. Нолей в forscan никаких не надо проставлять.
TCU — Telematics Control Unit Ford Focus 4
borisD
25 янв аря 2022 mobile
Удалось прошить в машине, только после ручного ввода сида . Авторизация прошла, но только в про версии (ios) , но данные в ford pro не подтягиваются. Из странного — вообще не видится в forscan в опросах модулей. В ucds — и видится и опрашивается. Без профиля пробывал — то же саме.
Доберуться руки, попробую заново все сбросить и пройти авторизацию и заодно поэкспериментировать с регионами , кузов в настройках c1cma — говорят правильный(
Вопросы по электрике Электрооборудование Focus 3
sergiy_99
19 дек абря 2021
у меня странная ситуация происходит на авто Ford Focus Electric 2013 (он же Focus 3 на батарейке).
все началось с того, что я на зиму установил колеса без датчиков tpms, и хотел отключить наличие датчиков в авто через Forscan .
но к моему удивлению я не увидел в перечне блоков авто блока BCM, и как выяснилось позже — авто не видит еще нескольких блоков — APIM, SASM, OCS, RCM, PAM, PSCM, BdyCM.
полез я опрашивать авто через ранее сохраненный профиль в Forscan — выясняется, что при диагностике отсутствуем связь с многими блоками (перечень выше).
лазил по инету, в т.ч. по зарубежным сайтам, нашел на форуме пользователей Focus Electric информацию, что похожая ситуация возникает из за короткого замыкания по hs-can под пассажирским сидением. полез я под сидение, ничего внятного не увидел, правда под сам ковролин уже не лез. полез еще в ноги пассажира, пощупал блок BCM, пошевелил разьемы, в итоге решил его снять для осмотра.
осмотр блока ничего не покащал, все контакты чистые (омывайки не наблюдается), поставил блок назад.
после етой операции все блоки в машине появились, все стало нормально, но жаль — не на долго. сейчас авто опять не видит блоков APIM, SASM, OCS, RCM, PAM, PSCM, BdyCM при диагностике.
тоесть — если подсуммировать сказанное — автомобиль при диагностике не видит связи с блоками APIM, SASM, OCS, RCM, PAM, PSCM, BdyCM. если отсоединить блок BCM на пару минут и подсоединить обратно — автомобиль видит все блоки, все становится нормально. но со временем опять часть блоков отваливается, не понимаю — почему?
сразу должен заметить, что на поведении авто ето не отображается, все работает и едет, все четко. заметно ето только при проведении диагностики.
еще уточню, пробовал разные шнурки (elm327, els27) и разные проги ( Forscan , ucds, focccus) — поведение везде одинаковое.
будут мысли, куда копать?

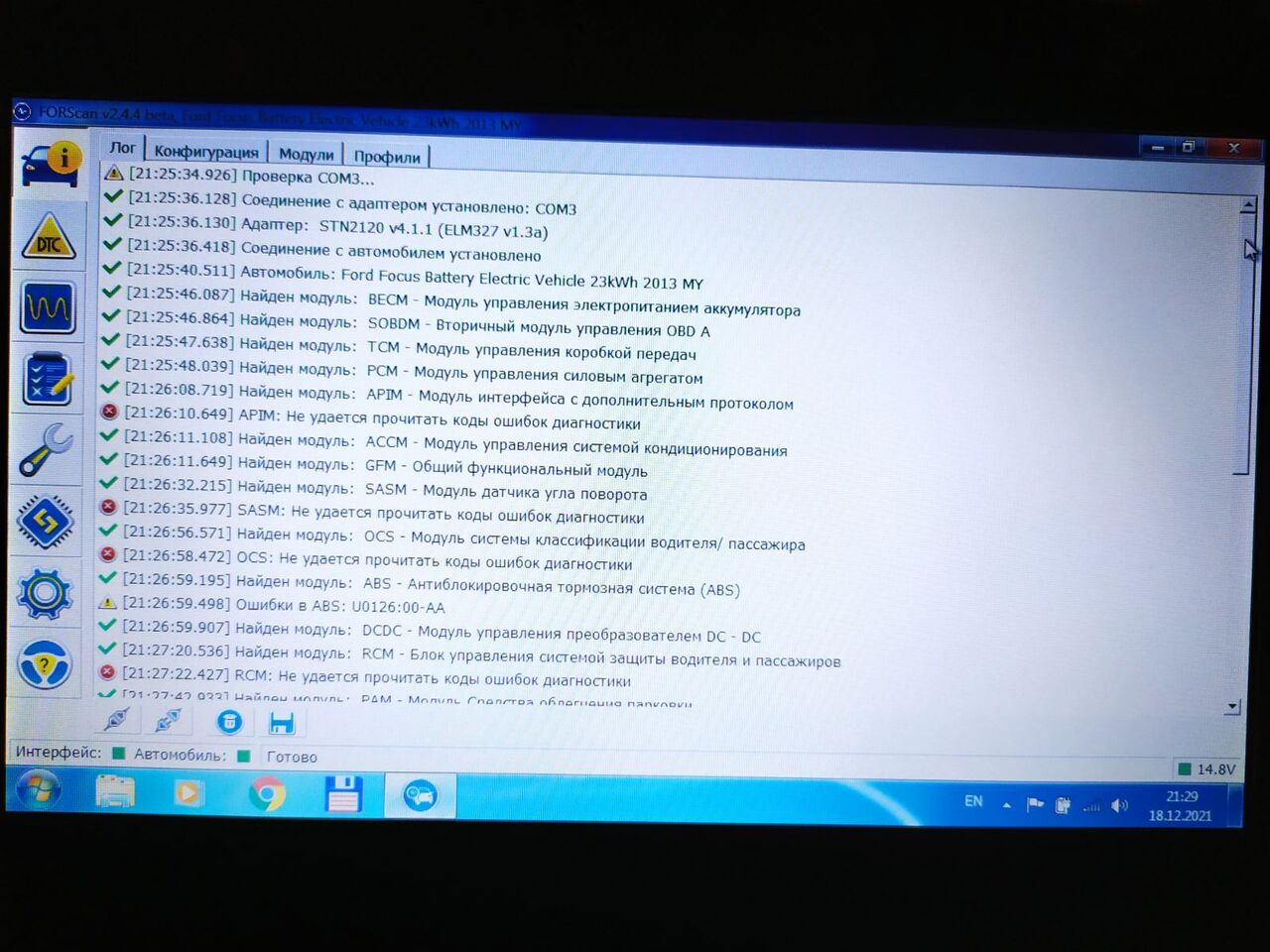

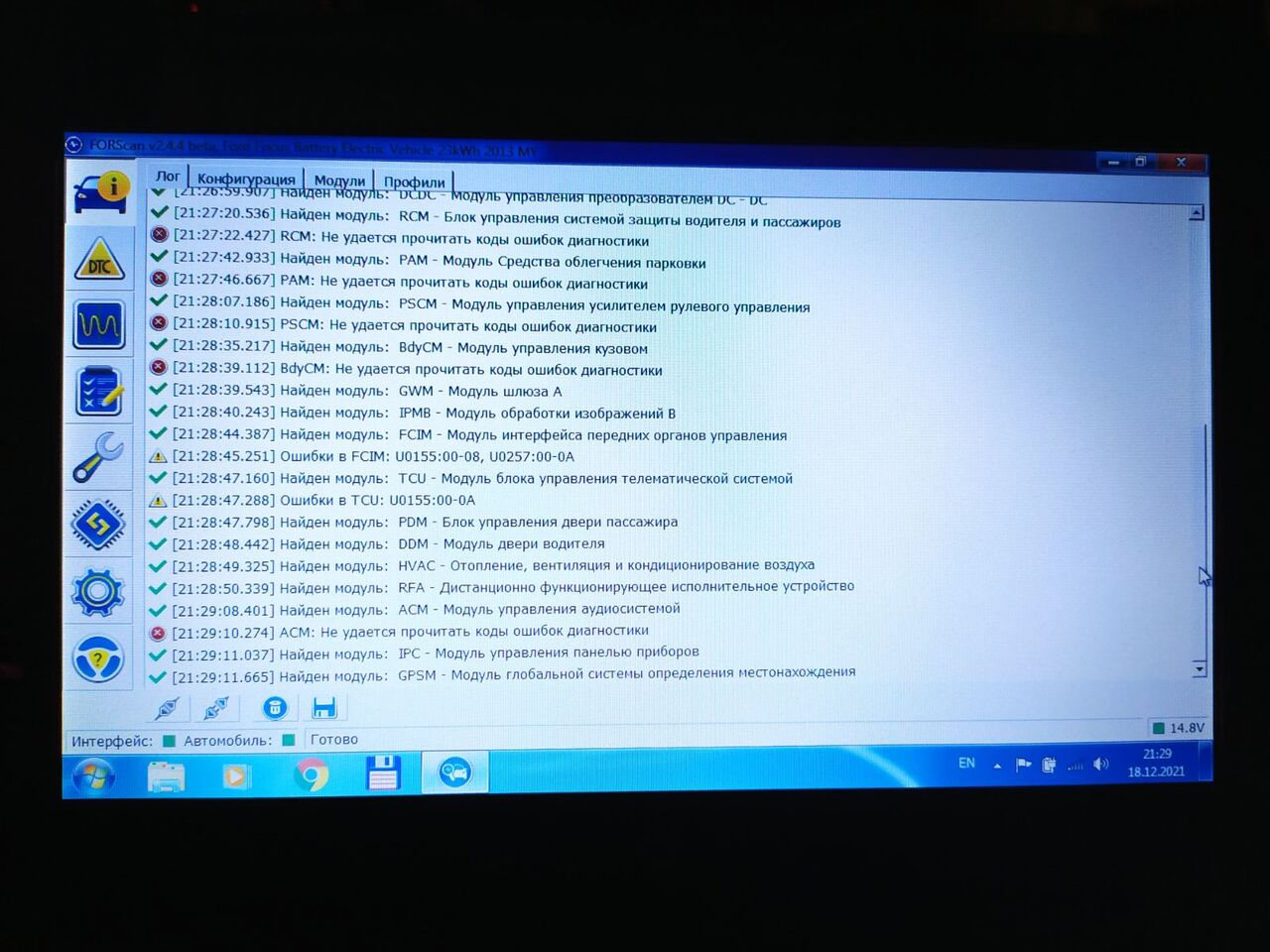

фотки того, как видит блоки авто Forscan в данное время

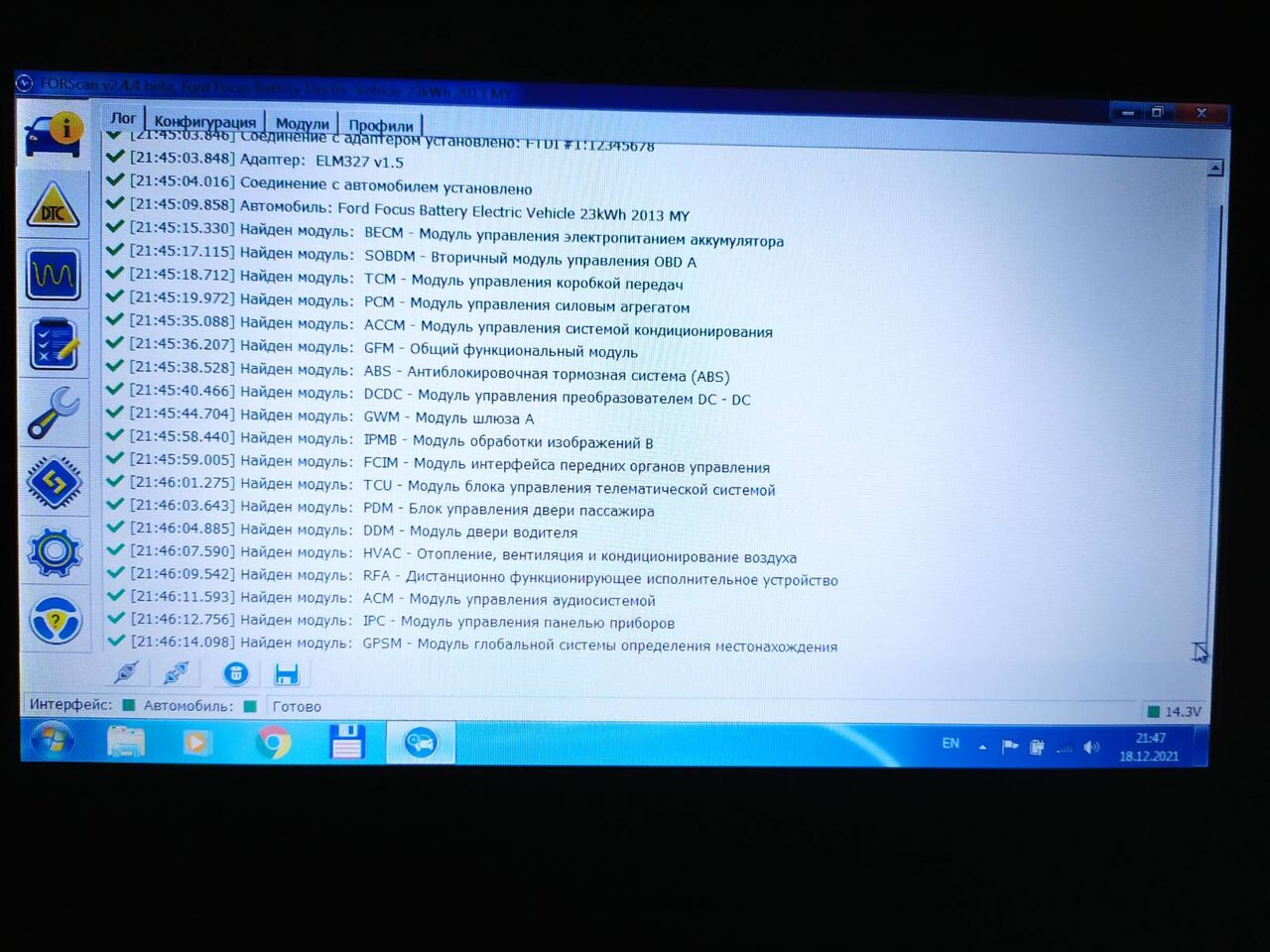

и фотки того, что было в перечне блоков, когда все работало (если сканировать авто через сохраненный профиль )
ну и на последок информация, которую я находил, не знаю, к моей ли она теме, но похоже.
SSM 44460 — 2012-2014 Focus — коды DTC для связи нескольких модулей, вступающие в силу 20 марта 2014 г.
Некоторые автомобили Focus 2012-2014 гг. Могут отображать коды DTC для связи нескольких модулей в модулях BCM, PCM, TCM, SASM , RCM, OCSM, PSCM и / или ABS. Эта проблема может быть результатом замыкания цепи HS-CAN, расположенной под сиденьем переднего пассажира, на массу.
Снимите сиденье переднего пассажира и осмотрите цепи жгута проводов OCSM VDB04 и VDB05 на предмет натирания, небольших зазубрин или порезов между разъемами C3007A и C3159. См. Электрическую схему в разделе 14. При обнаружении повреждений отремонтируйте и закрепите ремень на нижней стороне сиденья, чтобы предотвратить натирания в будущем. Используйте доступное время обслуживания.
Источник: ffclub.ru
Как пользоваться программой forscan
ForScan программа для диагностики АМ Форд + доработка Елм 327 02.02.2014 00:44
FORScan — это программный сканер для автомобилей Ford, Mazda, Lincoln и Mercury, который работает с OBD2-RS232 адаптерами типа ELM327.
внимание у нас в продаже появился адаптер с переключаетелем сразу! — ССЫЛКА
Существует множество OBD-II сканеров, чем же отличается FORScan? Тем, что он разработан специально для автомобилей Ford, Mazda, Lincoln и Mercury. Таким образом, поддерживает специфические особенности протоколов производителя, что делает FORScan значительно мощнее в работе с этими марками по сравнению с другими сканерами.
Например, FORScan может обнаруживать модули, которые не видят обычные OBD-II сканеры, может показать вам коды неисправности, которые никогда не покажут OBD-II сканеры, может показать вам параметры (PID), которые не поддерживаются OBD-II сканерами, выполнять специфические тесты и сервисные процедуры. Другими словами, FORScan может делать то, что не могут делать обычные OBD-II сканеры.
Также, FORScan обладает рядом других достоинств. Например, FORScan — БЕСПЛАТНЫЙ программный продукт, что является большим плюсом для этого класса программного обеспечения. К тому же он быстрый, не требует много места на диске и прост в использовании.
Чтение и сброс кодов ошибок всех модулей (см. список поддерживаемых модулей)
Cчитывание данных с датчиков модулей
Выполнение диагностических тестов
Выполнение сервисных процедур
Любые автомобили марок Ford, Mazda, Lincoln, Mercury, которые могут быть прочитаны поддерживаемыми адаптерами. Это 99% моделей после 2000 года and около 92% моделей после 1996 года года (когда OBD-II был принят в США).
Поддерживаемые адаптеры:
ELM327
ELS27 (STN1170)
OBDLink SX/MX (STN11xx)
OBDKey
Поддерживаемые протоколы:
FORD HS CAN
FORD MS CAN (только для OBDLink MX, ELS27 или доработанной ELM327)
FORD SCP (J1850 PWM)
FORD 9141
Протоколы, которые будут поддерживаться в одной из ближайших версий:
FORD MM CAN (только для ELS27 v2 или модифицированной ELM327)
Почти все модули, доступные по поддерживаемым протоколам. Полный список смотри в конце статьи.
Поддерживаемые платформы:
Windows 2000/XP/Vista/7 (COM, USB, Bluetooth и WiFi адаптеры)
Платформы в разработке:
iOS v6.0 и выше (WiFi адаптеры)
Android v4.0 и выше (Bluetooth и WiFi адаптеры)
Windows Phone 8 (Bluetooth и WiFi адаптеры)
Адаптер OBD2-RS232 типа ELM327, подключенный к ноутбуку или любому другому устройству под управлением ОС Windows 2000/XP/Vista/7.
Доработка Адаптера ЕЛМ 327 ELM 327:
Внимание: все изменения аппаратной части, описанные в приведенных ниже статьях, предназначены для опытных пользователей, которые имеют необходимые навыки в области электроники и точно знают, что они делают. Мы не рекомендуем любые модификации аппаратной части людям, не имеющим необходимого опыта и навыков. Для этой категории пользователей настоятельно рекомендуются готовые решения. В любом случае, любые модификации выполняются пользователями на свой собственных страх и риск. Команда FORScan ни при каких обстоятельствах не несет ответственности за любой ущерб, вызванный этими модификациями.
Как получить доступ к шине MS CAN c помощью FORScanv2 и модицифированного ELM327
Многие модели Ford и Mazda (примерно с 2003-2004 года) оборудованы шиной MS CAN, в дополнение к обычной шине HS CAN. Но в отличие от HS CAN, MS CAN не поддерживается стандартной ELM327, т.к. MS CAN является специфическим решением производителя и использует не-OBD2 контакты. Однако, ELM327 является очень гибким инструментом, и небольшая модификация позволяет реализовать поддержку MS CAN.
Замечание для владельцев Мондео 3: модулями MS-CAN оборудовались только модели после рестайлинга в июле 2003. К сожалению, текущая версия FORScan не способна распозновать рестайлинг. Как результат вопрос про MS-CAN задается для всех моделей, включая те, на которых MS-CAN на самом деле нет. Поэтому, если ваш автомобиль был произведен до июля 2003, и/или вы можете видеть в FORScan такие модули как ACM и EATС, вам НЕ нужно переделывать ваш ELM на работу с MS-CAN.
Статья содержит две части: как переделать ELM327 и добавить переключатель HS/MS CAN, и замечания об использовании MS CAN в FORScan V2
Замечание: Если FORScan не спрашивает вас о наличии переключателя HS/MS CAN (см. раздел 2 ниже), это означает, что программа не ожидает наличие модулей MS CAN на борту и не будет проверять их наличие, даже если вы переделаете ELM.
1. Как доработать ELM327 и добавить переключатель HS/MS CAN
Стандартно, ELM327 поддерживает HS CAN, т.к. Ford HS CAN полностью соответствует стандарту OBD2. Эта шина занимает контакты 6 и 14 разъема OBD2. Шина MS CAN занимает контакты 3 and 11, соответственно. Картинка ниже иллюстрирует проблему:
Самый простой способ реализовать поддержку MSCAN — добавить переключатель, который будет переключаться между MS/HS CAN. Схема ниже объясняет суть данной модификации:
План:
Купить 6 контактный мини-переключатель типа ON-ON (например, MTS-202-A2) в любом магазине радиодеталей, также приготовить провод
Разобрать ELM327 (для большинства китайских клонов — аккуратно отклеить наклейку, под которой прячутся 4 самореза, затем открутить их)
Найти место для установки мини-переключателя (для некоторых особо компактных устройств это может оказаться самой сложной частью)
Отпаять провода от контактов 6 и 14 разъема OBD2 и припаять их к двум средним контактам мини-переключателя
Припаять 2 новых провода от 2 крайних контактов мини-переключателя к контактам 6 и 14 разъема OBD2
Припаять 2 других новых провода от 2 других крайних контактов мини-переключателя к контактам 3 и 11 разъема OBD2
Проверить выполненную работу (очень важно не перепутаь шины CAN-L и CAN-H !) и собрать ELM327. Для предотвращения путанницы, можно пометить позиции MS и HS
Пример переделанного ELM327 USB:
2. Поддержка MSCAN в FORScan v2
FORScan v2 имеет поддержку MS CAN и оптимизирован для работы с переключателем HS/MS CAN. нет необходимости настраивать адаптер для работы с MS CAN, FORScan сделает это сам (автоматически). Когда FORScan устанавливает соединение с автомобилем, он анализирет конфигурацию. Если ожидается наличие MSCAN модулей, FORScan спросит пользователя о наличии переключателя HS/MS CAN:
Если такой вопрос не задан, это означает, что FORScan не ожидает наличия MS CAN модулей в данном автомобиле и не будет их проверять. Если пользователь подтвердил наличие переключател MS/HS CAN, FORScan попросит пользователя перключить шину, например:
FORScan v2 оптимизирова под использование переключателя HS/MS CAN (минимизирует кол-во необходимых переключений). Например, чтение DTC для 5 HS CAN модулей и 2 MS CAN модулей всегда потребует только одного переключения.
Поддерживаемые модули:
Модуль управления силовым агрегатом (PCM)
Модуль Противоблокировочные тормоза / Контроль силы сцепления (ABS)
Гибридный электронный приборный щиток (HEC)
Левая газоразрядная лампа (LHID)
Правая газоразрядная лампа (RHID)
Динамический модуль автомобиля (VDM)
Модуль управления 4X4 (4X4M)
Модуль управления системой кондиционирования (ACCM)
Модуль управления аудиосистемой (ACM)
Блок управления аудиосистемой (ACU)
Модуль управления системой альтернативного топлива (AFCM)
Система адаптивного головного освещения / модуль автоматической коррекции уровня (AFS/ALM)
Адаптивная система переднего освещения (AFS)
Модуль управления дополнительным отопителем (AHCM)
Audio Interface Module (AIM)
Модуль автоматической коррекции уровня (ALM)
Модуль усилителя (AM)
Модуль интерфейса с дополнительным протоколом (APIM)
Автоматическое регулирование плавности хода (ARC)
Система автоматической остановки (система, исключающая работу двигателя на холостом ходу) (A-STOP)
Модуль управления внедорожным режимом All Terrain (ATCM)
Модуль полного привода (AWD)
Модуль управления зарядным устройством аккумулятора (BCCM)
Модуль управления аккумулятором (BCM)
Модуль управления кузовом (BCMii)
Модуль управления кузовом/ многофункциональный электронный модуль (BCM/GEM)
Модуль управления оборудованием кузова В (BCMB)
Модуль управления электропитанием аккумулятора (BECM)
Электронный модуль кузова (BEM)
Телефонный модуль Bluetooth (BPM)
Модуль защиты (CSM)
Мониторинг мертвой зоны (слева) (BSML)
Мониторинг мертвой зоны (справа) (BSMR)
Дистанционное управление климатом (RCC)
Модуль круиз-контроля (CCM)
Модуль для отключения электрической цепи подачи питания для активации двигателя (CDIM)
Проигрыватель компактдисков (CDP)
Комбинация приборов (INST)
Модуль замка рулевой колонки (CLM)
Модуль камеры, задней (CMR)
Главный блок обеспечения связи (CMU)
Модуль сотового телефона (CPM)
Модуль центрального таймера (CTM)
Комбинированный телематический модуль (CTMii)
Модуль цифрового аудиовещания (DABM)
Модуль управления С цифровой аудиосистемой (DACMC)
Модуль управления преобразователем DC — DC (DCDC)
Модуль сиденья водителя с двухзонным климат-контролем (DCSM)
Модуль управления подачей реагента (DCU)
Блок управления двери водителя (DFDM)
Модуль двери водителя (DDM)
Пиротехническая система крышки капота (DHS)
Модуль сиденья водителя (DSM)
Модуль обработки цифрового аудиосигнала (DSP)
Электронное автоматическое регулирование температуры (EATC)
Система поддержки торможения Rader (EBS)
Электронный датчик столкновения (ECS)
Электрический стояночный тормоз (EPB)
Усилитель рулевого управления с электронным управлением (EPS)
Модуль Противоблокировочные тормоза / Контроль силы сцепления (ESOF)
Передний модуль управления кузовом (F_BCM)
Модуль управления системой подачи топливной присадки (FACM)
Модуль интерфейса передних органов управления/дисплея (FCDIM)
Модуль интерфейса передних органов управления (FCIM)
Модуль интерфейса переднего дисплея (FDIM)
Передний модуль распознавания расстояния (FDSM)
Модуль управления коробкой передач (TCM)
Модуль подогрева охлаждающей жидкости, работающий на топливе (FFH)
Пассивная противоугонная система (PATS)
Передний электронный модуль (FEM)
Модуль управления впрыском топлива (FICM)
Модуль определения состава топлива (FIM)
Модуль топливного насоса (FIP)
Блок управления передним освещением (FLM)
Отопитель, работающий на топливе (FOH)
Обращенная вперед камера (FSC)
Модуль системы пожаротушения (FSSM)
Модуль управления складываемым верхом (FTCM)
Общий модуль дисплея (GDM)
Многофункциональныи электронныи модуль / интеллектуальная электрораспределительная коробка (GEM/SJB)
Общий электрический модуль (GEM)
Общий функциональный модуль (GFM)
Модуль глобальной системы определения местонахождения (GPSM)
Модуль переключения передач (GSM)
Модуль шлюза А (GWM)
Модуль управления фарами (HCM)
Модуль управления фарами 2(B) (HCM2)
Модуль коррекции наклона света фар (HD_LVL)
Комбинация приборов (IC)
Интегрированный модуль HVAC (HIM)
Модуль рулевого колеса с обогревом (HSWM)
Дисплей над головой (HUD)
Модуль рулевого колеса с обогревом (HV)
Отопление, вентиляция и кондиционирование воздуха (HVAC)
Интегрированный модуль воздушной подушки безопасности (IABM)
Интеллектуальная система поддержки торможения в городском цикле (ICA)
Интеллектуальныи’ модуль круиз-контроля (ICCM)
Модуль информационного центра (ICM)
Блок управления форсунками (ICU)
Модуль управления внутренним освещением (ILCM)
Модуль управления панелью приборов (IPC)
Модуль интеллектуального распределения питания (IPDM)
Модуль обработки изображений A (IPMA)
Модуль обработки изображений B (IPMB)
Модуль управления освещением (LCM)
Модуль левой приводной скользящей двери (LPSDM)
Модуль задней двери / багажника (LTM)
Центр сообщений (MC)
Многофункциональный переключатель рулевого колеса (MFSW)
Многофункциональный дисплей (MID)
Модуль преднатяжителя с электродвигателем (MPM)
Навигационный контроллер (NAV)
Пневмоподвеска (4WAS)
Кондиционирование (AC)
Система автоматического поддержания скорости (CCM)
Модуль запирания рулевой колонки (SCLM)
Рулевое управление 4 колесами (WS4)
Модуль регулирования скорости следующего поколения (NGSC)
Модуль управления аккумулятором (OBD_BCM)
Модуль управления впрыскиванием топлива (OBD_FICM)
Модуль системы классификации водителя/ пассажира (OCS)
Верхний бортовой компьютер (OTC)
Модуль Средства облегчения парковки (PAM)
Модуль управления стояночным тормозом (PBM)
Модуль сиденья пассажира с управлением микроклиматом (PCSM)
Модуль климат-контроля заднего пассажирского сиденья (rear) (PCSM2)
Блок управления двери пассажира (PDM)
Подножка с электроприводом (PRB)
Модуль управления усилителем рулевого управления (PSCM)
Модуль пассажирского переднего сиденья (PSM)
Задний модуль управления кузовом (R_BCM)
Модуль управления задней аудиосистемой (RACM)
Модуль дистанционного противоугонного устройства / профиля (RAP)
Модуль задней пневматической подвески (RASM)
Управление температурой воздуха в задней части салона (RATC)
Блок управления системой защиты водителя и пассажиров (RCM)
Задний блок управления аудиосистемой (RCU)
Задний модуль электроники (REM)
Модуль аварийной спутниковой/сотовой связи (RESCU)
Модуль развлекательной системы заднего сиденья (RETM)
Дистанционно функционирующее исполнительное устройство (RFA)
Модуль заднеи двери/ багажника (RGTM)
Складнои жесткий верх (RHT)
Отопление, вентиляция и кондиционирование воздуха — Задний блок (RHVAC)
Дистанционный вход без помощи ключа (RKE)
Блок А управления задним освещением (RLCMA)
Блок управления задней левой двери (DRDM)
Модуль правой скользящей приводной двери (RPSDM)
Блок управления задней правой двери (PRDM)
Мониторинг давления в шинах (RTM)
Задний мониторинг автомобиля (RVM)
Модуль датчика угла поворота (SASM)
Интеллектуальная поддержка тормозов/Радарный круиз-контроль Mazda (SBS/MRCC)
Модуль управления рулевой колонкой (SCCM)
Рулевая колонка/приборная панель/освещение (SCIL)
Модуль управления сиденьем E (SCME)
Модуль управления сиденьем G (SCMG)
Модуль управления сиденьем H (SCMH)
Снижение уровня токсичности (SCR)
Спутниковая цифровая система аудиоприема (SDARS)
Модуль управления рулевым усилием (SECM)
Вторичный модуль управления OBD А (SOBDM)
Вторичный модуль управления OBD C (SOBDMC)
Модуль управления определением боковых препятствий — левая сторона (SODL)
Модуль управления определением боковых препятствий — правая сторона (SODR)
Модуль опознавания речевых команд (SRM)
Дополнительная система безопасности (SRS)
Блок системы интеллектуального запуска Smart Start (SSU)
Модуль управления тормозами прицепа (TBC)
Модуль управления энергией (EMM)
Модуль управления заслонкой рециркуляции (TBM)
Модуль управления раздаточной коробкой (TCCM)
Модуль блока управления телематической системой (TCU)
Мониторинг давления в шинах (TPM)
Модуль управления диапазонами коробки передач (TRCM)
Модуль прицепа (TRM)
Переменное усиление рулевого управления (VAPS)
Система экстренных сообщений автомобиля (VEMS)
Узел виртуальных изображений (VIC)
Модуль защиты автомобиля (VSM)
Источник: eobd.ru
