Подписи к слайдам:
Управление исполнителем Чертежник. Пример алгоритма управления Чертежником. Работа в среде исполнителя Чертежник.
учитель информатики и ИКТ
МКОУ СОШ № 1 с. Дивное
Ковтунова Светлана Михайловна
Как можно назвать исполнителя? Управление исполнителем Чертёжник
научиться записывать алгоритмы для управления Чертежником.
Выполните задание на рабочем листе.
Используйте учебник § 18 стр. 118 — 120
Круг решаемых задач: построение рисунков на координатной плоскости
Среда: координатная плоскость
Чертёжник поднимает перо
Чертёжник опускает перо
Сместиться в точку (а, в)
Чертёжник сдвигается в точку с координатами (а, в)
Сместиться на вектор (а, в)
Чертёжник сдвигается на вектор (а, в)
Выполните в системе программирования КУМИР
Источник: uchitelya.com
Изучение и изменение готовых программ для исполнителя Чертежник
Урок 31. Составление алгоритмов для исполнителя Чертёжник
Пример. Использование подпрограммы для рисования елки.
program Elka; uses Drawman; procedure Triangle; begin PenDown; OnVector(3, 2); OnVector(3, -2); OnVector(-6, 0); PenUp; end; begin Field(9, 9); ToPoint(1, 1); Triangle; ToPoint(1, 3); Triangle; ToPoint(1, 5); Triangle; ToPoint(0, 0); end.
Задания

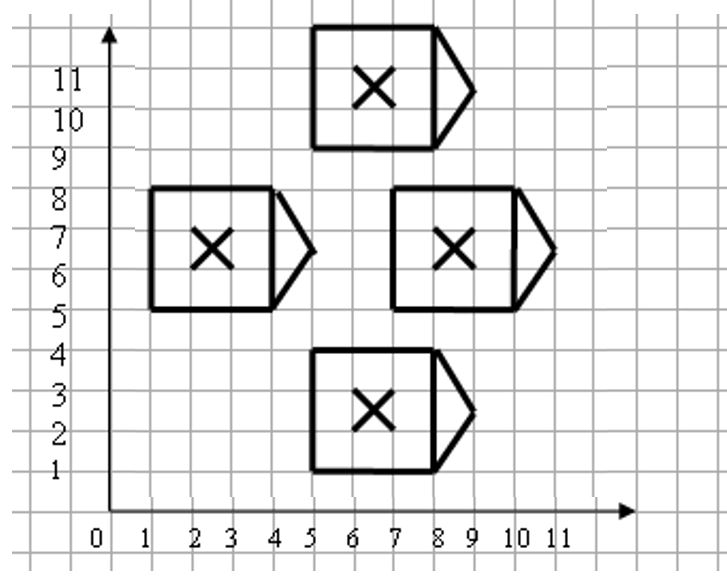

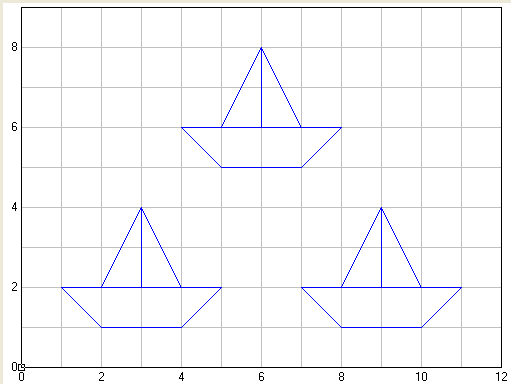

Задание 1. Используя вспомогательный алгоритм, нарисуйте рисунок.
Вариант 1
Вариант 2

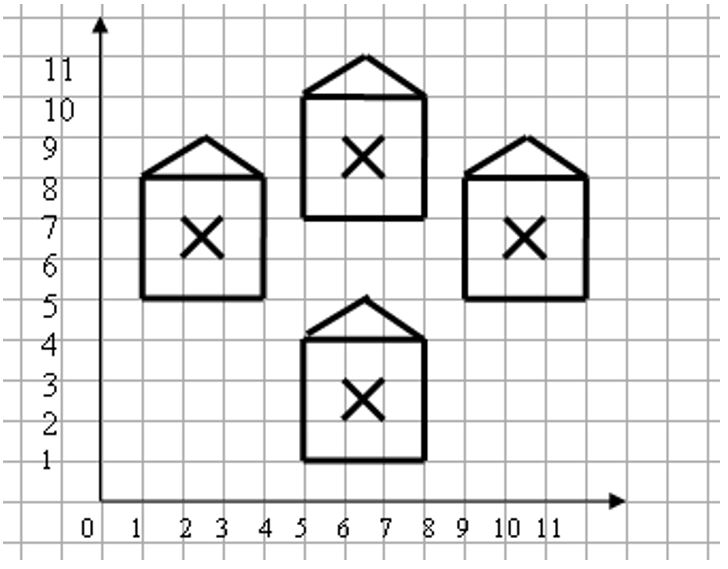

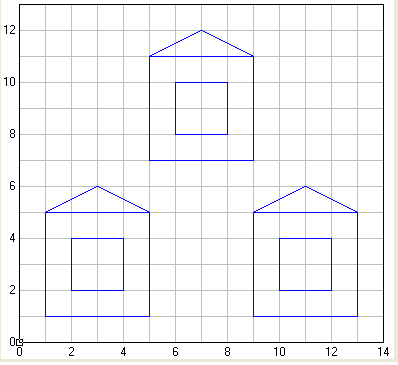

Задание 2. Используя вспомогательный алгоритм, нарисуйте рисунок.
Вариант 1
Вариант 2
Дополнительное задание.
Источник: xn--80aawbkjgiswr.xn--90ais
2. Пример алгоритма управления Чертёжником
Опустим перо (строка 5), чтобы начать рисовать прямоугольник. Далее будем давать команды перемещения.
Перо Чертёжника необходимо вернуть в исходное положения, поэтому после того, как мы окажемся в точке ((1,1)), нужно поднять перо и вернуться в точку ((0,0)) (строки 10,11).
Урок: Исполнитель Чертежник. Пример алгоритма
