Пользователям, которым интересны видео уроки Компас 3D для начинающих проектировщиков, будет познавательным материал, изложенный в статье. Программное обеспечение, являющееся мощным трехмерным редактором, получило широкое распространение. Оно активно используется для моделирования разнообразных объектов, деталей, оборудования, предметов мебели, игрушек и т.д. Для работы есть все необходимые инструменты. Создание и поддержка программы – дело, которым занимаются отечественные разработчики.
Видео уроки, посвященные использованию функций Компас 3D
Видеоуроки – надежный помощник для пользователей, которые решили освоить программное обеспечение Компас 3D. Подробное учебное пособие в удобном формате позволяет понять, как работают основные инструменты программы, какие функции она способна выполнять. Последовательное изложение информации – дополнительное преимущество видео инструкций. Полный курс содержит 49 уроков.
Его продолжительность составляет чуть менее двух часов. Каждый урок можно открыть, найти момент, который вызвал затруднения, повторить и вникнуть в материал. Благодаря инструкции можно пройти обучение Компас 3D с нуля.
Компас 3D. Базовые знания для новичка в программе для черчения (Чертеж это легко)
Урок № 1. Вид программы
Настройка стилей отображения всех окон для работы.
Урок № 2. Интерфейс
Работа с командами. Освоение меню.
Урок № 3. Свойства Компас 3D
Освоение работы, связанной с параметрами создаваемого объекта.
Урок № 4. Изучение кнопок командных групп. Речь идет об элементах, которые поделены на группы в зависимости от назначения
Урок № 5. Изучение компактной панели. Этот инструмент предназначен для активизации рабочих панелей
Видео уроки моделирования в программе Компас 3D
Понять все функции и инструменты Компас 3D поможет следующая группа видео инструкций для чайников. Самоучитель – помощник для пользователей, которые хотят осваивать продукт, основываясь на практических примерах.
Урок № 1. Вешалка
Пример посвящен моделированию вешалки для одежды.
Урок № 2. Стул
Создаем стул из дерева.
Урок № 3. Тумбочка
Урок № 4. Подставка для ручек и карандашей
На этом примере можно понять, как создаются сложные трехмерные модели.
Урок № 5. Шахматная доска
Создание доски для игр.
Урок № 6. Чайник
Урок № 7. Геометрическая задача
Урок № 8. Паровозик (игрушка для ребенка)
Урок № 9. Шлицевой вал
Урок № 10 Коленчатый вал
Источник: xn--3-7sbnvklir.xn--p1ai
Знакомство с системой «компас-3d» Основные элементы интерфейса
Система автоматизированного проектирования «КОМПАС-3D» работает под управлением операционной системы Windows, поэтому окно программы по своему внешнему виду схоже с окнами других windows-приложений.
После запуска системы и открытия любого документа на экране появляется главное окно (рис. 1):

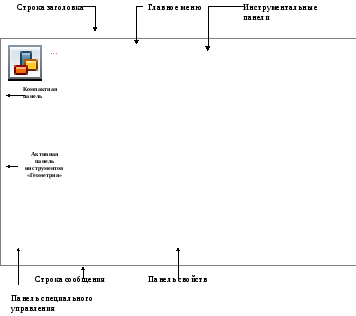

Рис. 1. Элементы интерфейса системы «КОМПАС-3D»
Приведем краткое описание и назначение основных элементов интерфейса окна программы:
Строка заголовка – содержит название и номер версии системы, имя текущего документа, кнопку системного меню, а также кнопки управления окном системы.
Главное меню – служит для вызова команд системы. Состав главного меню (рис. 2) зависит от типа текущего документа и режима работы системы.
Рис. 2. Срока главного меню
Инструментальные панели – содержат кнопки вызова команд системы, близкие по своему назначению (геометрия (рис. 3), размеры (рис. 4), обозначения, редактирование и др.).
Рис. 3. Инструментальная панель «Геометрия»
Рис. 4. Инструментальная панель «Размеры»
Панель расширенных команд – появляется на экране только при нажатии и удерживании выбранной кнопки (рис. 5).
Рис. 5. Панель расширенных параметров построения окружности
Панель специального управления – содержит набор кнопок, позволяющих управлять выполняемой командой (рис. 6).
Рис. 6. Панель специального управления
Панель свойств объекта – служит для настройки параметров объекта при его создании или редактировании (рис. 7).
Рис. 7. Панель свойств объекта «Окружность»
Строка сообщений – содержит описание текущей команды или элемента рабочего окна, на который указывает курсор, и указания пользователю, которые необходимо соблюдать.
Строка текущего состояния – отображает параметры текущего состояния графического документа (рис. 8).
Рис. 8. Строка текущего состояния
Менеджер библиотек – служит для работы с КОМПАС-библиотеками.
Дерево модели – отражает порядок создания модели и связи между ее элементами (рис. 9).

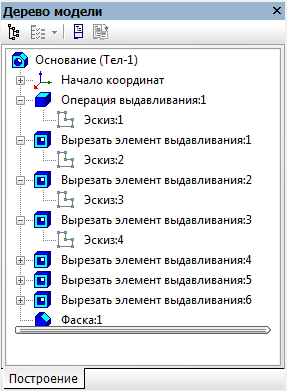

Рис. 9. Окно «Дерево модели»
Отображением элементов интерфейса системы управляет сам пользователь. Команды включения и отключения элементов интерфейса расположены в главном меню Вид.
Настройка интерфейса системы
Пользователь может настроить интерфейс системы по своему усмотрению. Для этого необходимо вызвать команду главного меню Сервис – Настройка интерфейса (рис. 10).

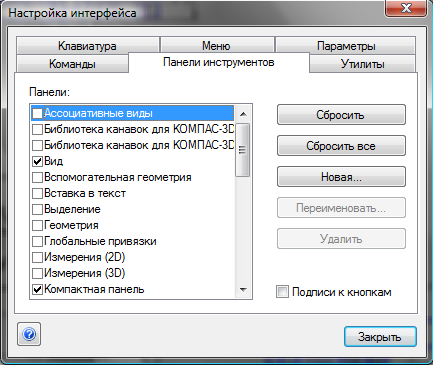

Рис. 10. Настройка интерфейса системы
Порядок настройки интерфейса системы аналогичен настройке интерфейса других windows-приложений.
Настройте интерфейс системы следующим образом:
- Активируйте панели инструментов: Стандартная, Текущее состояние, Компактная панель, Вид, Геометрия, Размеры. Задайте подписи к кнопкам.
- На инструментальную панель Вид добавьте команду Панель свойств.
- Назначьте сочетание клавиш для вызова команды Окружность – .
- Установите всплывающие подсказки к кнопкам.
Настройка параметров системы
Система «КОМПАС-3D» позволяет настраивать параметры системы, нового документа, текущего чертежа и текущего окна. Для настройки параметров необходимо вызвать команду главного меню Сервис – Параметры (рис. 11). Рис. 11. Диалоговое окно настройки параметров Самостоятельно ознакомьтесь с настройками параметров системы. Задайте следующие настройки системы:
- Общие:
- отображение имен файлов – помнить список из 5 файлов;
- представление чисел – 3 знака после запятой в полях ввода/вывода.
Источник: studfile.net
Создание, открытие, сохранение документа и проставление точек
Представляем Вашему вниманию серию уроков по редактору Компас 3D. В которых Вы научитесь пользоваться программой, а также получите ответы на вопросы, рекомендации и объяснения по многим вопросам, связанным с чертежами, 3D — моделями и модулями программы.
Создаем новый документ в Компас 3Д.
Начнем с самого начала. Вы наверно уже скачали программу Компас 3D и установили. Произведем первый запуск программы. По умолчанию она ставиться в C:Program files… и можно найти ее там. Проще найти ярлык для запуска на рабочем столе или нажать «ПУСК» — «Все программы» и найти Компас в списке программ.
При запуске программы Вы увидите следующее. Практически независимо от того какая у Вас версия программы (сейчас мы используем Компас-3D V10):
Получаем окно программы. Ищем сверху в меню навигации надпись «Файл» и, нажав на нее, выбираем «Создать».
Также документ можно создать с помощью панели инструментов. Ищем на панели картинку в виде белого листа и нажимаем на нее.
После этого вы увидите окно, в котором Вам будет предложено выбрать тип документа, в котором дальше будет вестись работа. Судя из списка, это может быть: чертеж, фрагмент, сборка, деталь, текстовый документ и спецификация. О каждом из вариантов мы поговорим позже, а пока выбираем «Чертеж» и нажимаем на него.
Теперь перед нами чистый лист с рамкой. Все готово для создания чертежа.
По аналогии, мы можем создать и другие варианты, в зависимости от того, что нам нужно дальше делать. На этом наш первый урок закончен, мы научились самому простому: создавать документ. В дальнейших уроках мы расскажем Вам, как открывать и сохранять документы в редакторе Компас 3д, а также многое другое.
Открываем и сохраняем документы в Компас 3D
Открываем и сохраняем документы в Компас 3Д.
Сегодня продолжим изучать программу Компас 3D. В этом довольно простой уроке речь пойдет о том, как открыть и сохранить документ редактора. Вы это уже неоднократно делали, используя другие программы, но все же посмотрим как это делается именно в Компасе.
После запуска программы, для открытия документа, в верхнем левом углу находим надпись «Файл», кликаем на нее и выбираем «Открыть».
Также, для открытия документа, можно использовать панель инструментов, найдя на ней значок с рисунком открывающейся папки. Кликам по ней и все. Также на рисунке Вы можете заметить, что для этой операции есть горячие клавиши, а именно сочетание «Ctrl+O».
После чего перед Вами появиться диалоговое окно со списком документов, готовых для открытия. Выбираем нужный нам документ, выделяя его щелчком мышки, и нажимаем кнопку «Открыть».
Теперь перед нами документ готовый для дальнейшей работы с ним.
Также Вы можете открывать документы через проводник Windows, двойным кликом левой кнопки мыши, но это не всегда удобно. Перейдем к сохранению документа. Для этого также нажимаем на «Файл» и теперь выбираем команду «Сохранить».
Теперь Вы увидите диалоговое окно, которое предложить выбрать папку для сохранения. После чего Вам нужно будет ввести имя файла и выбрать его расширение, после нажать кнопку «Сохранить». Также стоит заметить, что и для этой операции есть горячие клавиши: сочетание «Ctrl+S».
Рекомендуем Вам, как начинающим пользователям редактора Компас 3Д, не изменять расширение файла, которое будет предложено программой по умолчанию и называть файлы, так чтобы потом было понятно, что в нем находится. Эти действия сократят срок поиска и выбора нужного файла, а значит, сэкономят Ваше драгоценное время.
Также вы можете использовать команду «Файл — Сохранить как». Если Вам необходимо изменить файл и сохранить его под другим именем. Не трогая при этом уже существующий файл в том виде, котором он есть. При этом появится такое же диалоговое окно с выбором папки для сохранения.
Для того чтобы закрыть существующий документ, нужно воспользоваться командой: «Файл — Закрыть».
Если Вы хотели полностью выйти из программы, то нажмите Х, в верхнем правом углу. Тогда редактор предложит Вам выбор сохранять или нет открытый в данный момент документ. Также стоит заметить, что может быть открыто множество документов. Которые мы Вам советуем сохранить сразу все вместе, используя команду «Файл – Сохранить все», а потом уже закрывать Компас.
На этом мы закончим урок. Основы работы с вкладкой «Файл» разобраны. В дальнейшем уже непосредственно начнем работать с документами и выполнять простейшие построения и чертежи.
Проставляем точки в программе Компас-3D
Программа Компас-3D позволяет проставлять точки несколькими различными способами. Это позволяет находить оптимальные и менее время затратные варианты в различных ситуациях.
Перед тем, как перейти собственно к механизму построения точек, необходимо немного освоится с интерфейсом. В этом уроке мы будем работать с основным меню и инструментами из вкладки Геометрия.
Будет долго постоянно искать нужные инструменты, поэтому лучше вытащить всю вкладку на основной экран. Это можно сделать через Вид – Панель инструментов – Геометрия. Осталось только нажать на нее, уже на инструментальной панели.
Учитывайте, что когда инструментальная панель включается в состав компактной, ее нельзя активировать в основном меню. Для этого необходимо щелкнув на инструментальной панели, извлечь ее из компактной. Используйте видимые маркеры, возле кнопки переключения.
Когда понадобится обратно добавить инструментальную панель, в состав компактной, это сделать просто. Достаточно лишь перетащить нужную панель на поле компактной, при этом зажав клавишу Alt. Как только, возле курсора появится символ +, отпустите клавишу Alt и кнопку мыши.
Однако вернемся к самому принципу построения точек. Первым делом создадим новый фрагмент. Для этого можно использовать основное меню, нажмите Инструменты – Геометрия – Точки – Точка, либо, что гораздо удобнее, активируем кнопку Точка в нашей компактной панели.
Главное задать нужное положение точки, для этого используем мышь. Довольно просто и интуитивно. Альтернативный вариант, задать нужные координаты, выбрав свойства нашей точки.
Также необходимо выбрать стиль, в качестве урока рекомендуем Звезда, однако вы можете выбрать любой стиль. Указав окончательное место точки, или задав ей координаты, нажимаем на Enter.
Вы всегда можете отменить действия, нажав на кнопку Прервать команду, она находится в панели свойств. Также команду прервать можно вызвать. Просто нажав правую клавишу мыши и выбрав в строке сообщений соответствующий пункт.
Всегда можно построить несколько точек, которые разобьют кривую на ровные участки. Фактически автоматизированный метод, выбрать пункт Точки по кривой. Для этого выберем кнопку Точка и будем удерживать некоторое время.
В выпавшей панели, нам предложат задать количество участков, которые будут разбивать нашу кривую. Мышью необходимо выбрать саму кривую, которую и будем разбивать. Когда кривая одна или не замкнута, то программа сама построит точки, исходя из последних настроек.
Если кривая замкнута, то придется вручную указать первую и последнюю точки.
Еще одна команда Точки пересечения двух кривых используется для построения точек именно на пересечение двух кривых линий. Изначально выбирается первая кривая, которая имеет пересечение. Для выбора другой кривой достаточно щелкнуть мощью, а чтобы перестроить точки, нажать на кнопку Указать заново.
Можно указать все места пересечения одной кривой, другими линиями. Для этого достаточно лишь нажать кнопку все точки пересечений кривой. После указания кривой, программа найдет все места пересечения линий и создаст там точки.
Другая полезная команда называется Точка на заданном расстоянии. При ее активации точки ставятся на заданных вами расстояниях, от любой выбранной точки. При этом, необходимо указать количество точек, кривую для их постановки, а также место базовой точки. От которой и будет идти отсчет расстояния.
Указанное вами расстояние необходимо занести в специальное поле, на панели свойств. Иногда, расстояние необходимо высчитывать не от одной, а от нескольких точек. В этом случае, достаточно, их просто выделить и программа будет распределять исходя из настроек, по расстоянию между точками.
За рамками урока, остались стили точек, с этим можно ознакомиться самостоятельно. Выбрать меню стилей точек можно в контекстном меню или указать стиль для всех точек в панели свойств.
В ходе урока, мы подробно разобрали механизм установки точек, на кривые лини или чистый лист.
