Десятиканальный процессор Helix DSP Pro
Ультрабыстрый Audio-DSP 64 Bit с частотой дискретизации 96 кГц и пропускной способностью более чем 40 кГц
8 каналов вход RCA
8 каналов вход высокий уровень
1 x Optical SPDIF (12 – 96 kHz)
1 x Coax SPDIF (12 — 192 kHz)
Выход 10 каналов RCA
Выходное напряжение 6 Вольт
Частотный диапазон 10-44000 Гц
ЦАПы:
A/D: Asahi Kasei
D/A: Analog Devices
Отношение сигнал/шум (аналоговые входы RCA): не менее 108 дБ
Отношение сигнал/шум (цифровые входы): не менее 116 дБ
Коэффициент искажений:
(аналог вход) < 0,001%
(цифровой вход) < 0,0006%
Параметрический 30-полосный эквалайзер на канал, ультра-точный 0,25 дБ, тонкая настройка каналов в 1/24 октавы
Различные фильтры от 1 до 7 порядков включительно
Автоматическое переключение входов при подаче сигнала по оптике или коаксиалу (функция програмно отключаемая)
Производство: Германия
А теперь по делу… меня конкретно задолбало очень не удачное расположение управлялки от процессора Alpine PXA-H800.
ResoNix Sound Solutions Tech Tip — Helix DSP Software Walkthrough, Part 1: Initial Setup and Inputs
Напомню что Alpine RUX-C800 я расположил в потолочной консоли.
На первый взгляд — вполне удачное место казалось, но ежедневная эксплуатация показала все минусы, очень не удобно пользоваться регулировкой громкости, теперь я однозначно понимаю — все управление должно находится в зоне досягаемости руки, которая лежит на подлокотнике!
Процессор Helix DSP и/или DSP PRO — позволяет изготовить управление для него — самостоятельно (Cпасибо первопроходцам из LSA Systems!)
Понадобится два переменных резистора 50кОм, разъем S-Video, кабель 5-8каналов и немного фантазии.
Оставлю тут схему распайки. (на номера пинов не обращайте внимание)

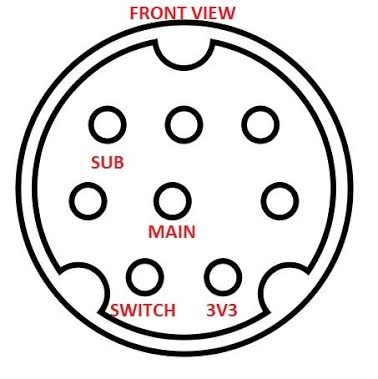

Распиновка разъема для подключения пульта на процессоре (масса на корпусе разъема):

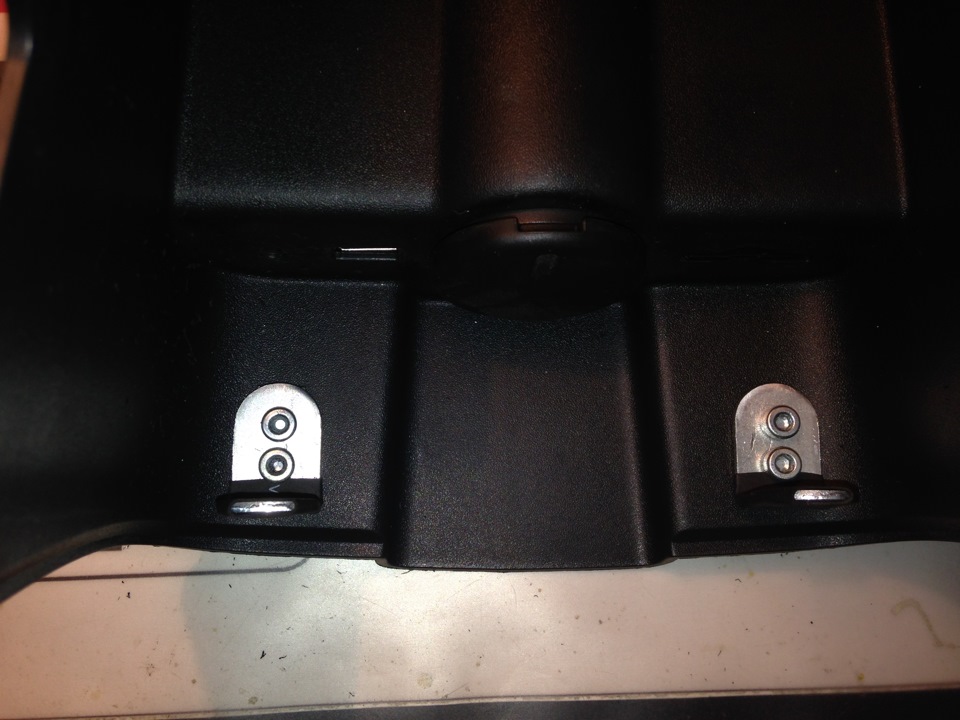

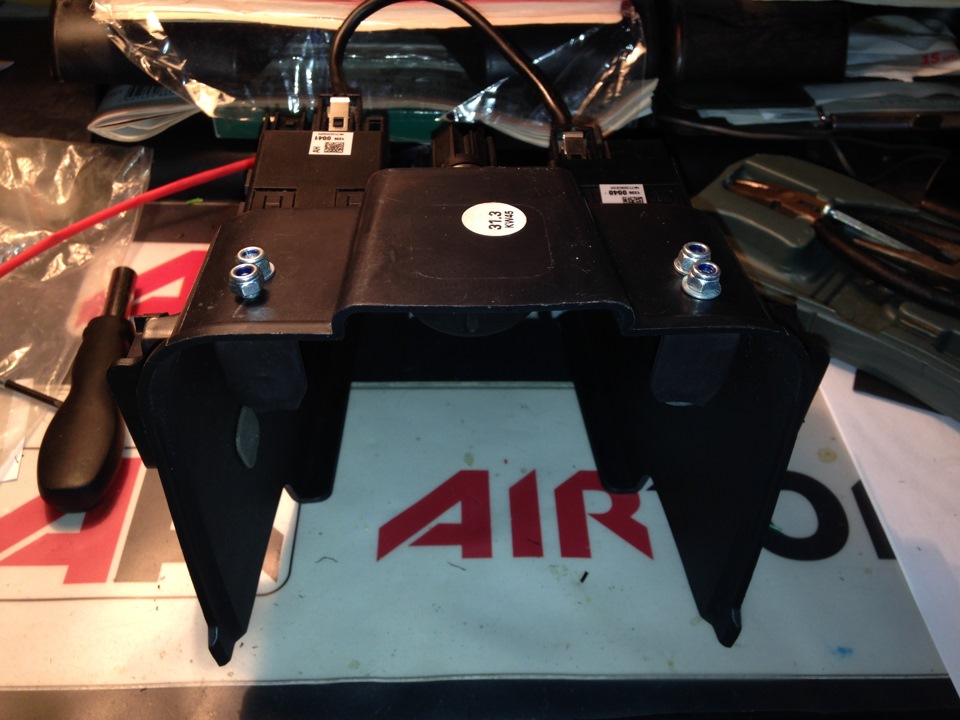

В хозяйственном куплены два мебельных уголка, одеты в термоусадку

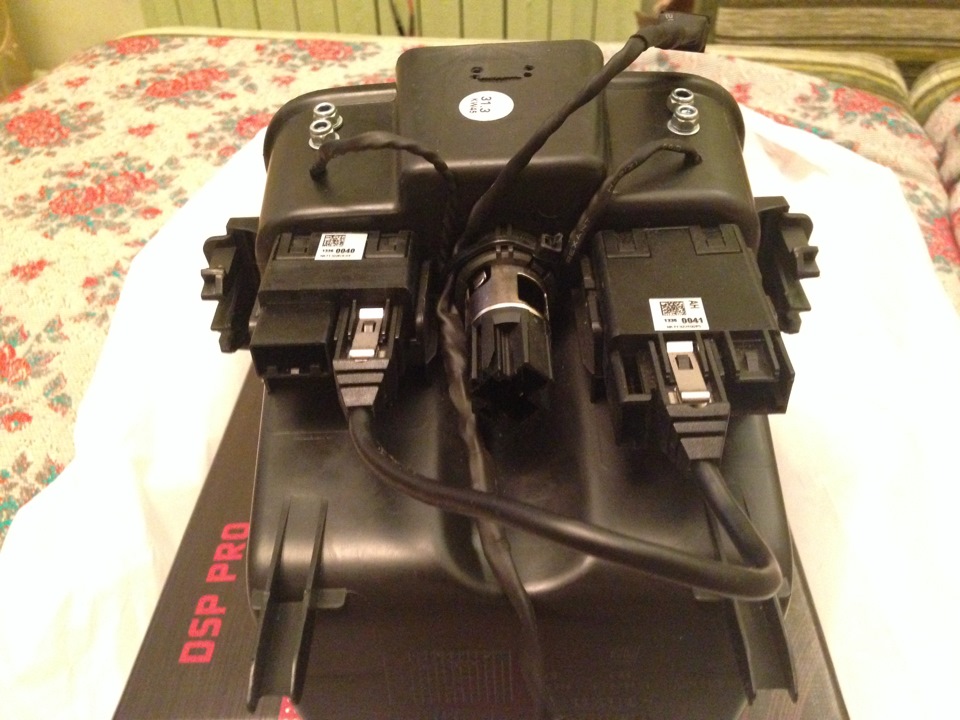

Закреплены на корпусе прикуривателя

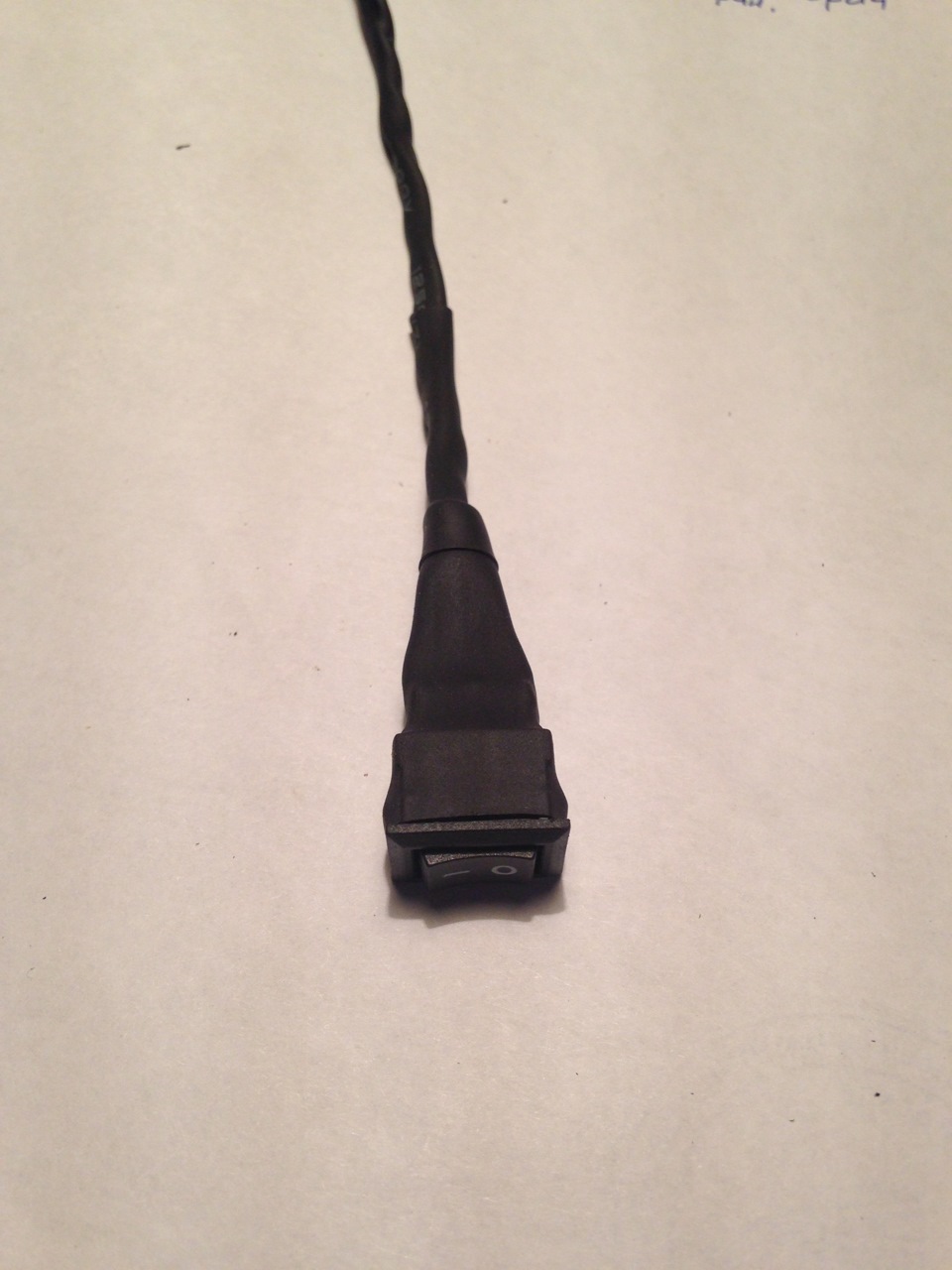

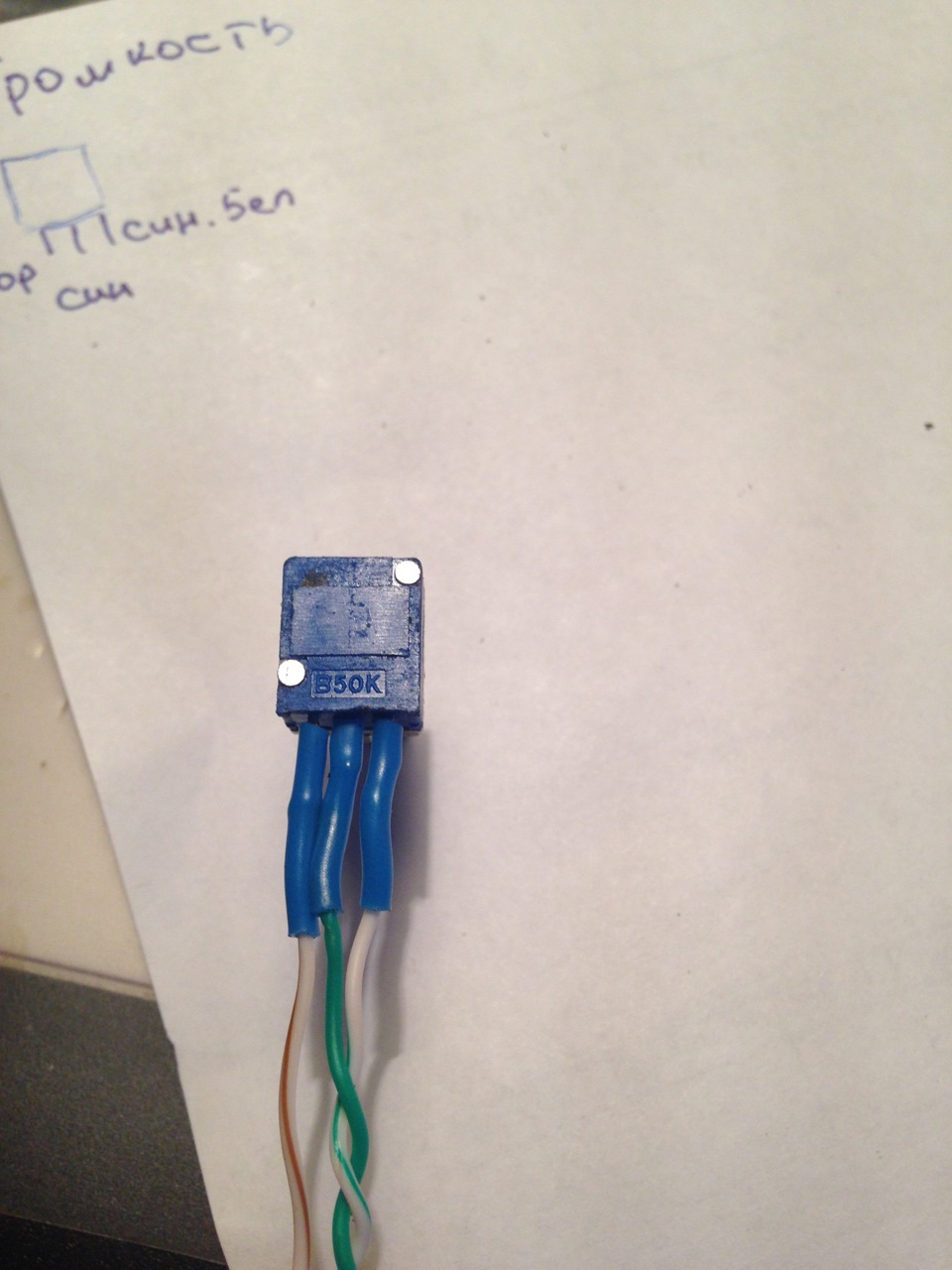

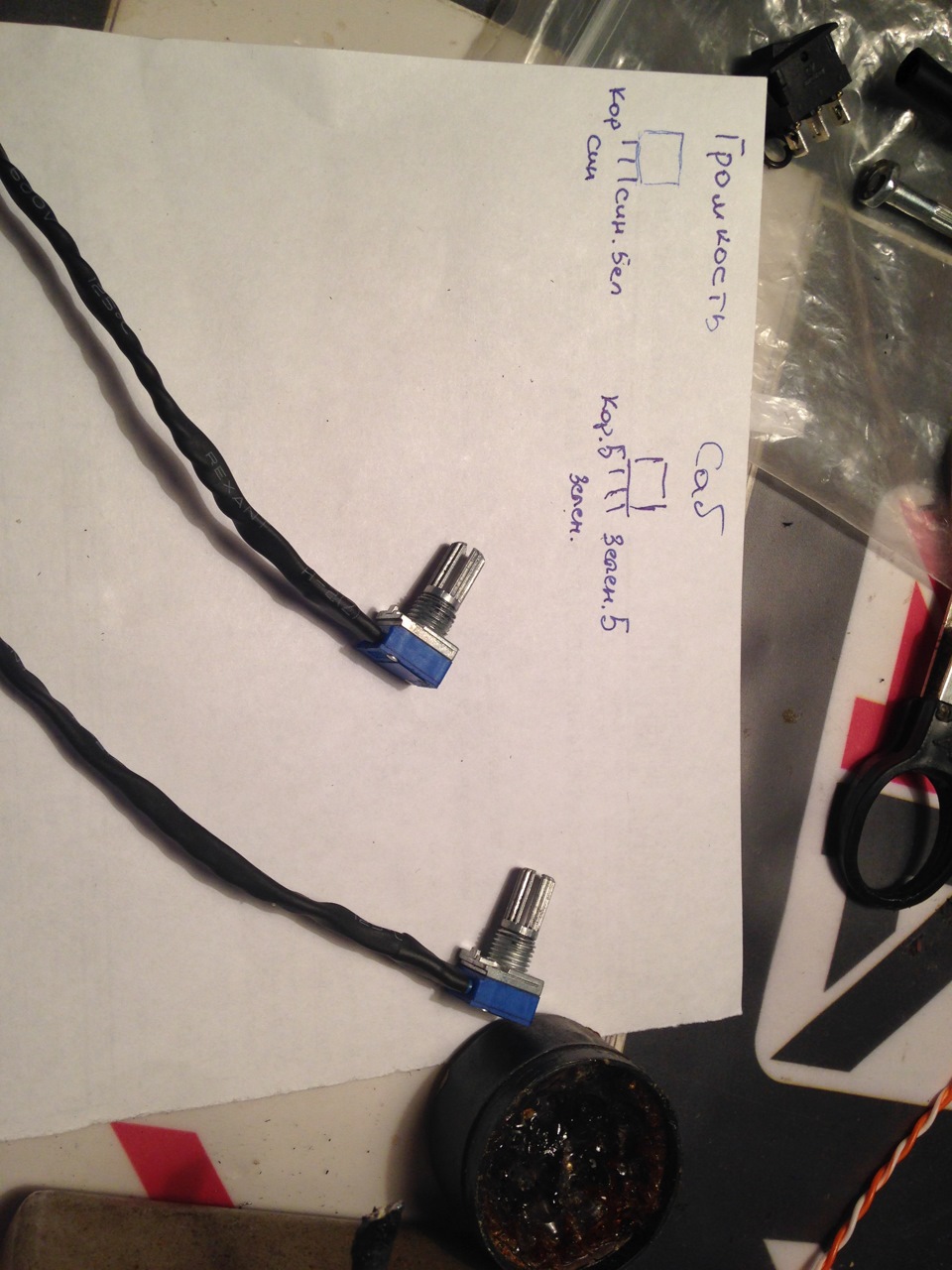

Согласно схеме распаяны резисторы и кнопка переключения режимов.

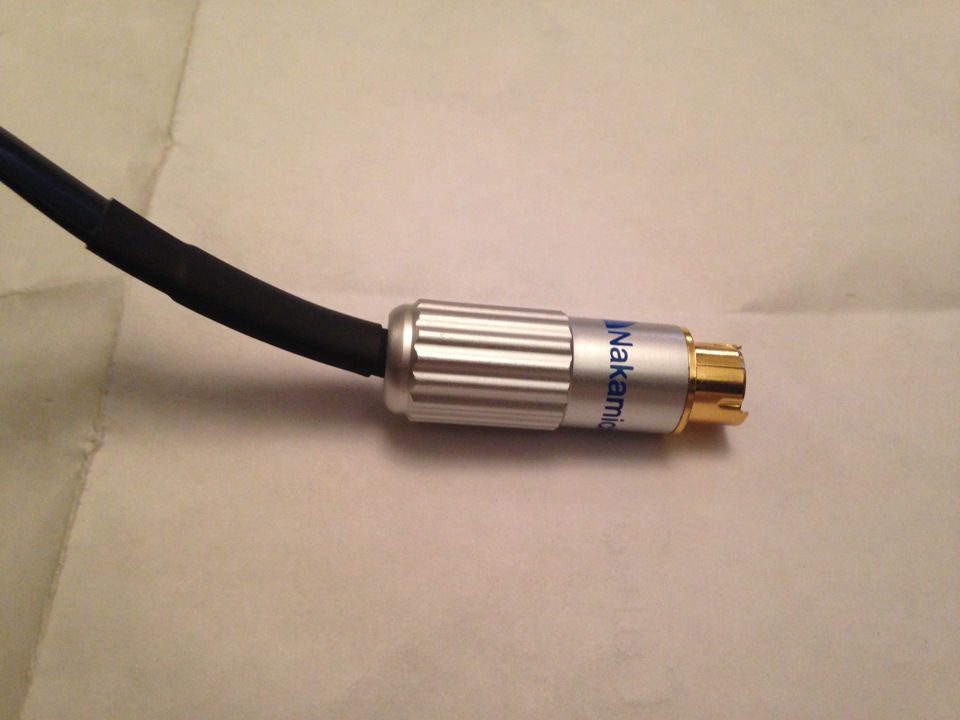

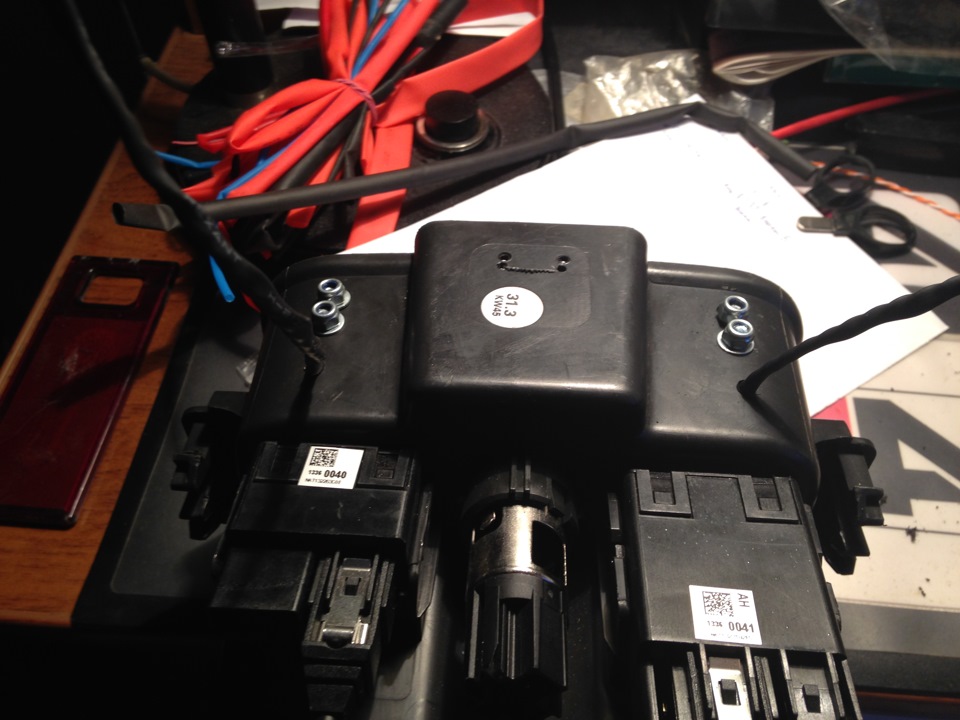

Распаян разъем для подключения
Helix DSP Setting Inputs, Outputs, and X-overs

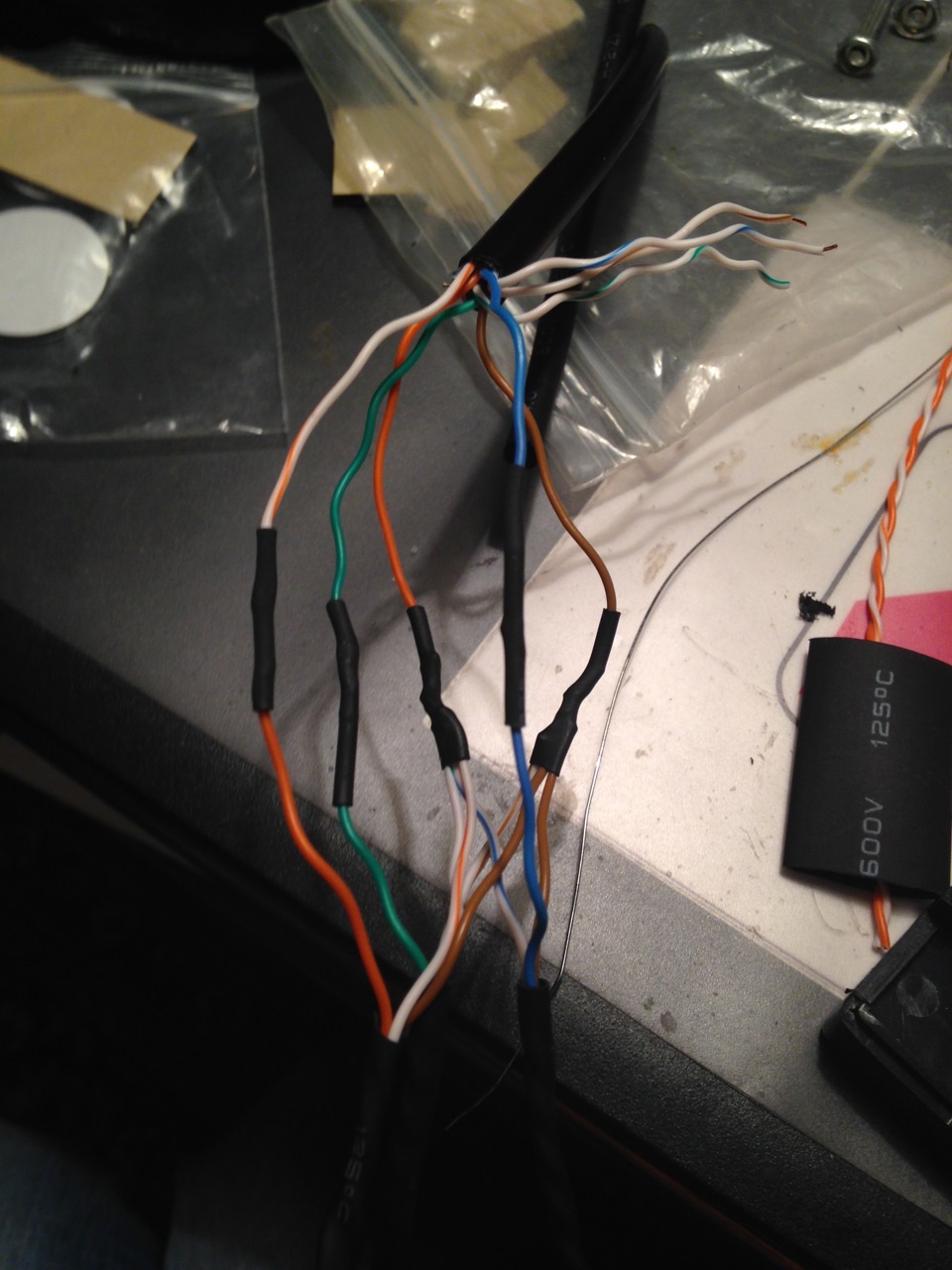

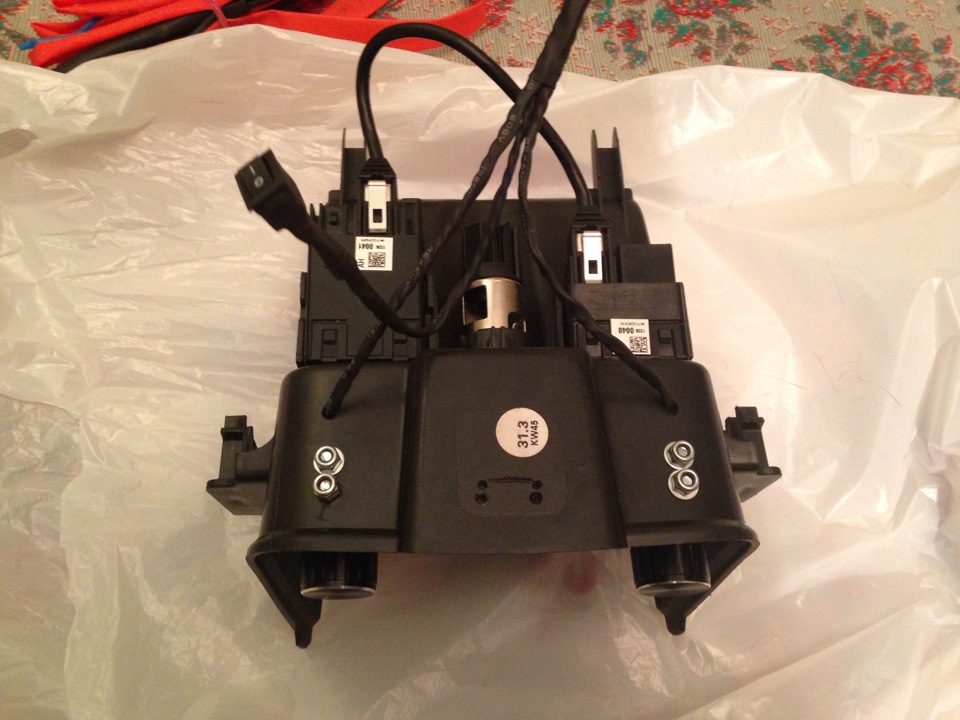

Все убрано в термоусадку

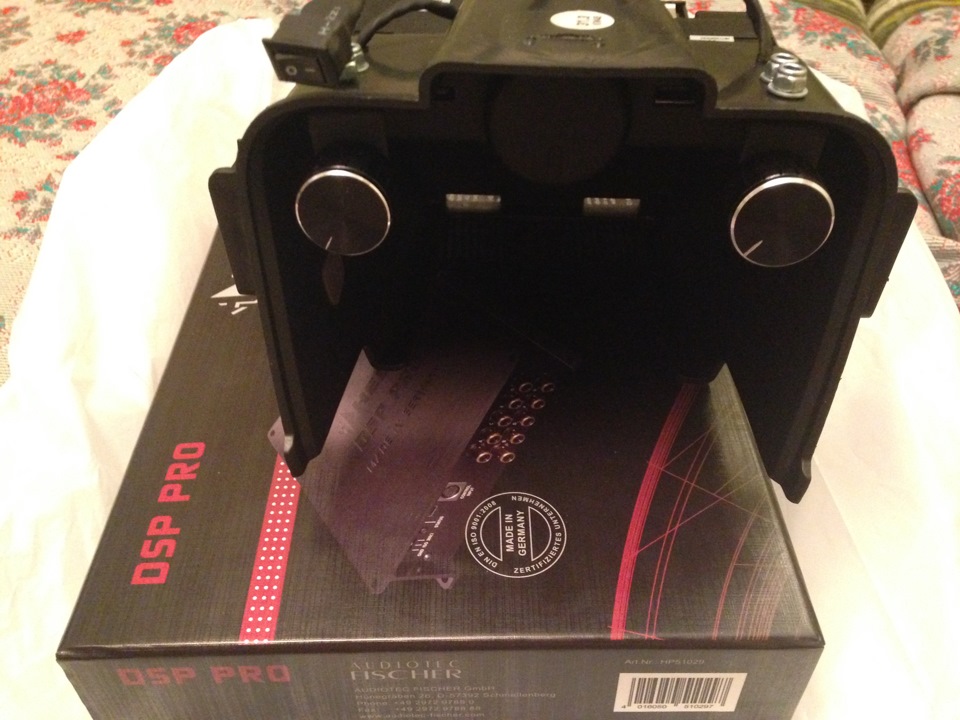

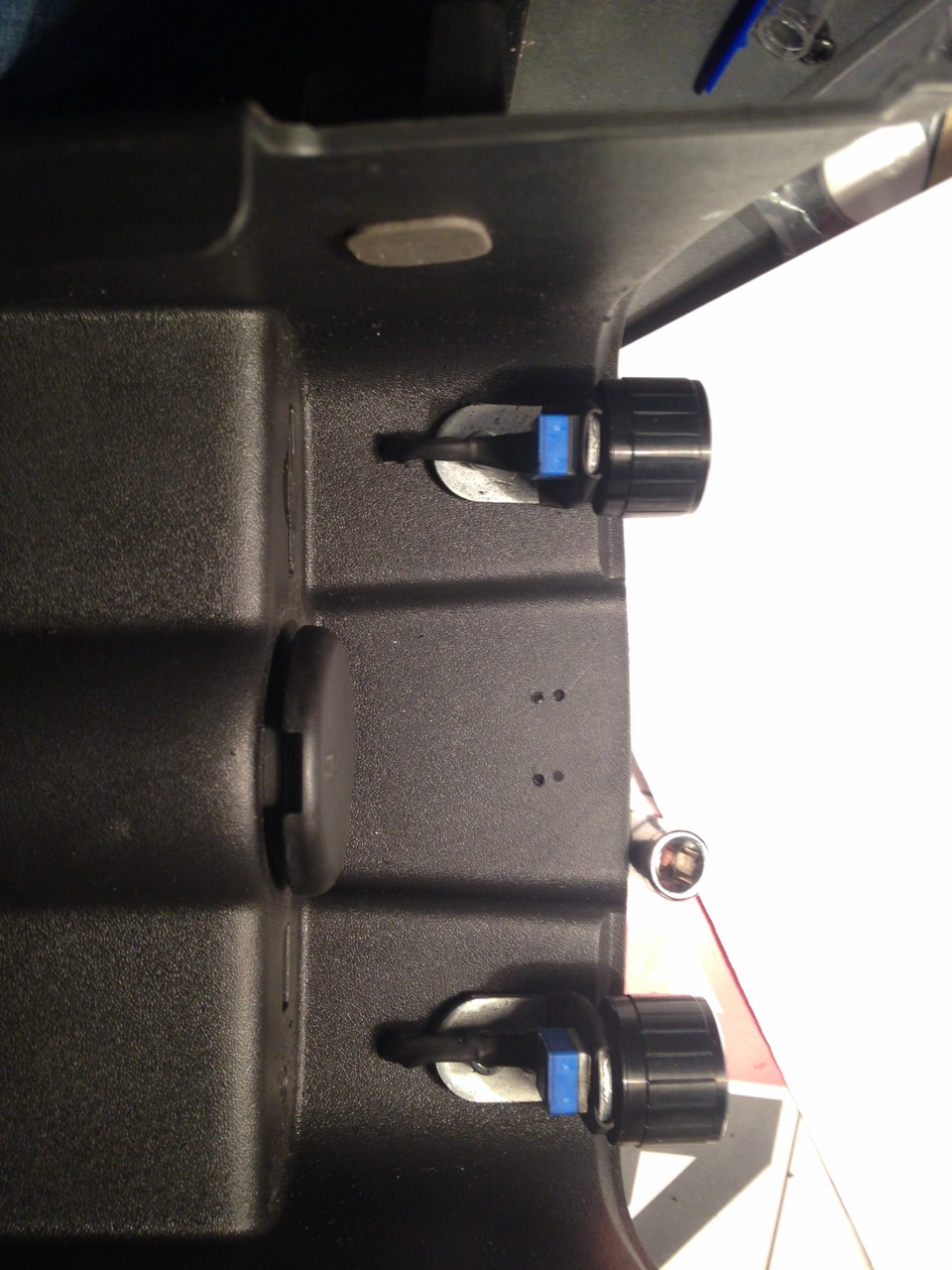

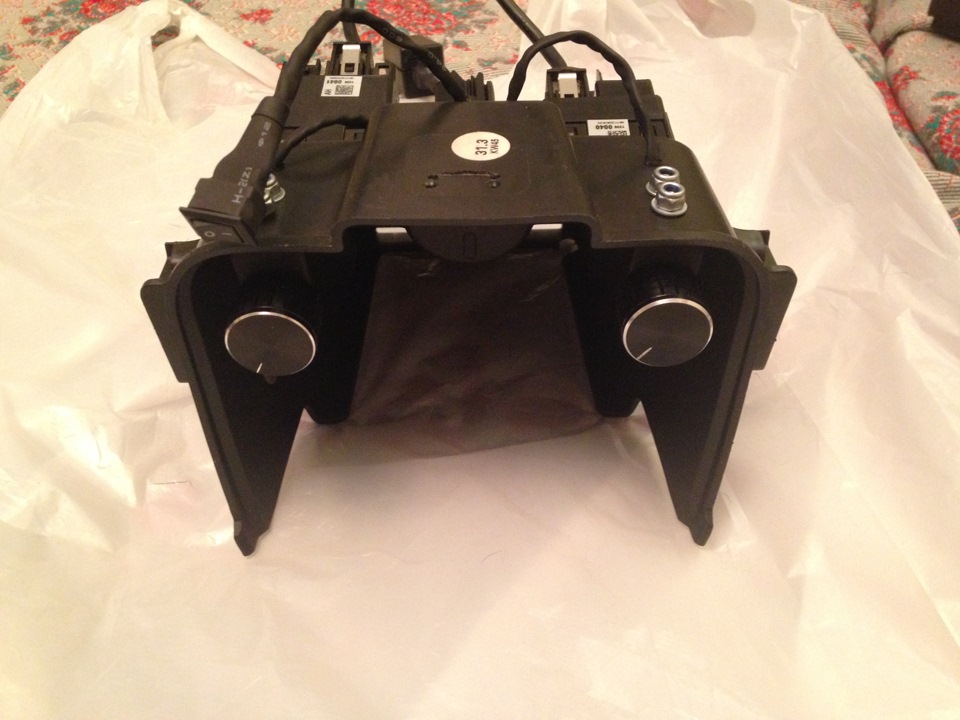

Резисторы закреплены в уголки, подобраны крутилки со склада хлама магнитол пионер 😀

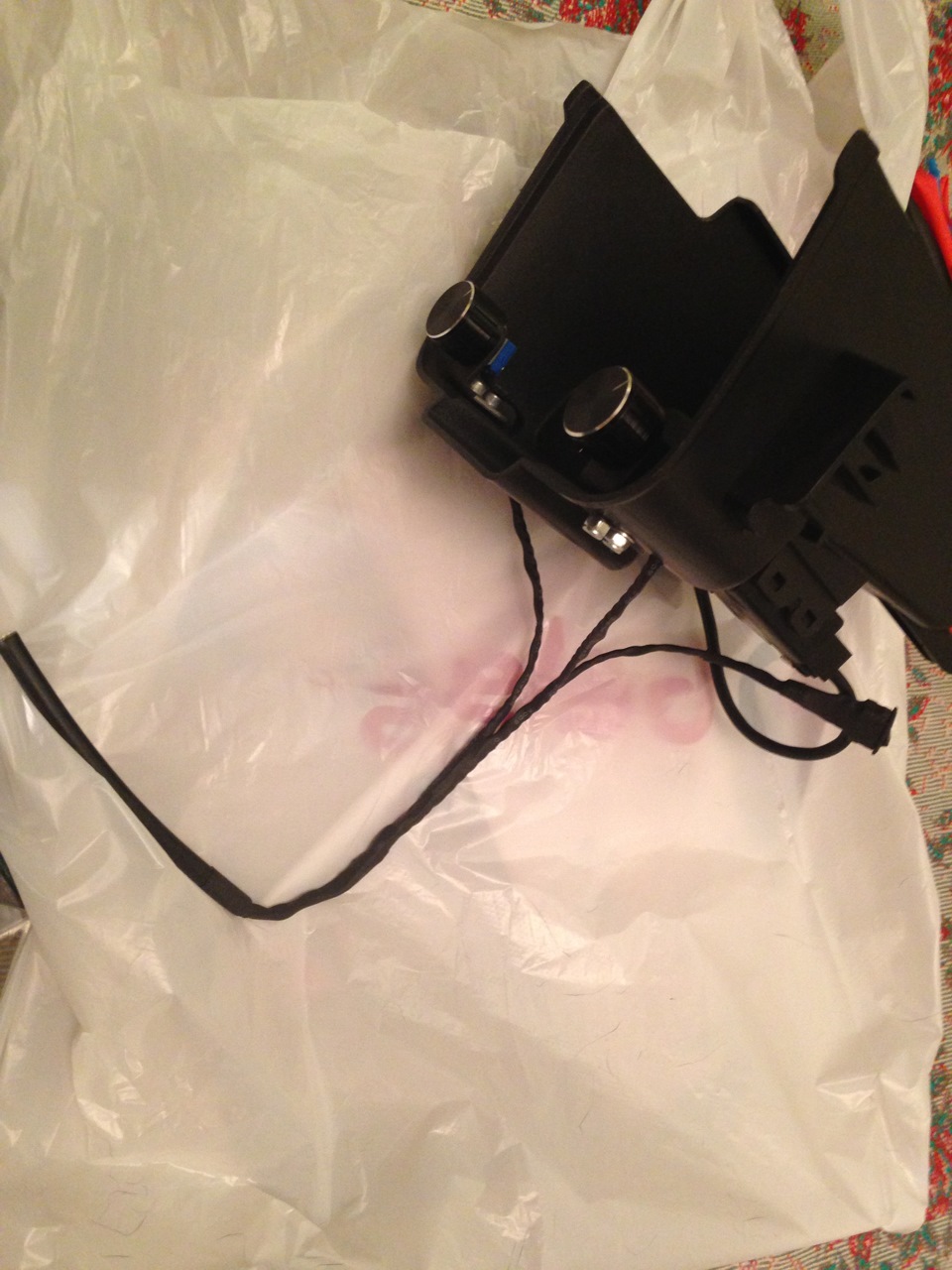

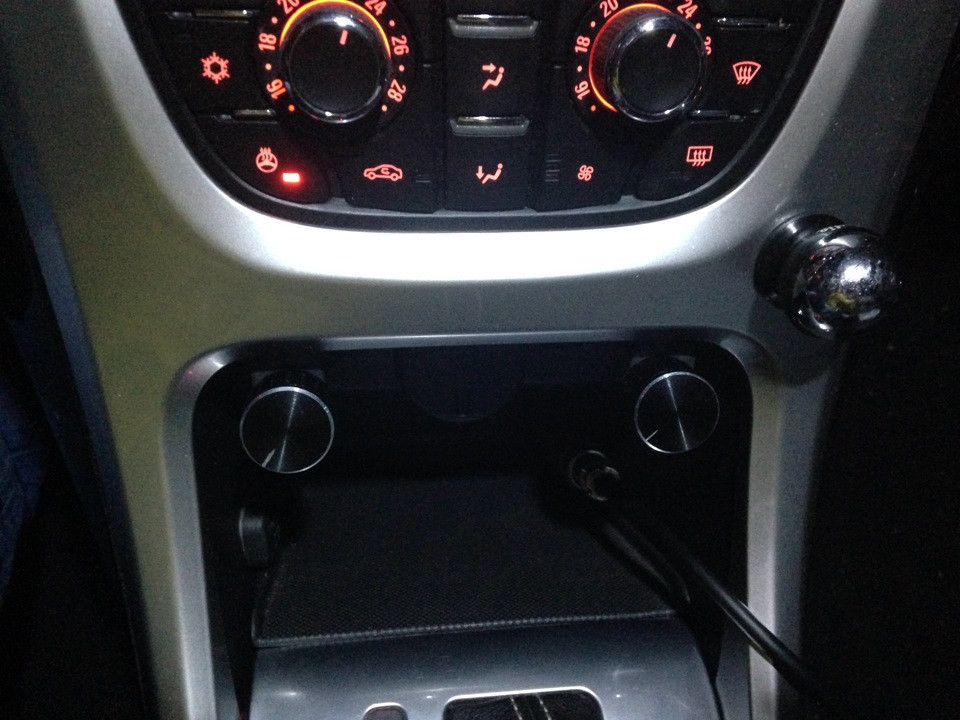

Вся конструкция в сборе устанавливается на штатное место в автомобиле. Теперь основной уровень громкости системы + уровень сабвуферов всегда под рукой, руку тянуть не надо, локоть с подлокотника не отрывается.
Очень нравятся крутилки от штатки RNS от фольца. Их контур можно подсветить в тон штатным регуляторам. Несколько позже переделаю на них).
Источник: www.drive2.ru
Русские Блоги
ATF DSP PC-Tool (программа для настройки компьютера) v3.20 официальная версия
ATF DSP PC-ToolЭто профессиональное программное обеспечение для настройки звука с мощными функциями.Оно поддерживает оборудование HELIX DSP PRO, HELIX P SIX DSP, HELIX DSP, MATCH PP 52DSP, MATCH PP82DSP для настройки, позволяя вам наслаждаться превосходными звуковыми эффектами. Заходите юзеров и скачивайте!
Параметры устройства:
Вход: 4-канальный вход высокого уровня
Выход: 4-канальный выход высокого уровня
6-канальный низкоуровневый выход
Выходное напряжение RCA: 4 вольта
Выходная мощность усилителя: 68 Вт
Частотный диапазон: 10 Гц ~ 22 кГц
Пропускная способность цифровой обработки сигнала: 48 бит
Тип обработки цифрового сигнала: обработка аудио цифрового сигнала
Преобразование сигнала: аналоговый сигнал в цифровой сигнал, цифровой сигнал в аналоговый сигнал
Соотношение сигнал / шум: 105 дБ
Разделение: 90 дБ
Дополнительная функция: управление входом Mini USB
Размеры: 159,1 мм × 107,6 мм × 46,6 мм
Источник: russianblogs.com
Helix DSP Pro Настройка
Отправлено 05 May 2020 — 23:20
Лучше конечно, когда на проце 0 и на усе минимум.
На усилителе не обязательно минимум , скорее оптимум.
А в цифре регулировать надо по возможности аккуратно и понемногу.
#22
OFFLINE cjcool
Отправлено 05 May 2020 — 23:30
А вот такой ресурс знаете?
https://www.audiotec. uning-magazine/
Даже если не найдёте, то что ищете — все равно полезно изучить.
Спасибо, знаю. Оттуда и качал прогу по настройке.
Что удивительно, на сайте нет прошивок.
Скачал несколько поколений PC-Tool, если на 3.40 параметр управления общим гейном был для процеусей, то на последней версии 4.65 нет этого параметра вообще ни для кого. Правда смотрел в режиме Демо. С другой стороны в том же режиме демо версия 3.40 для helix v eight dsp пораметр общего гейна для аналога, цифры и блютуз присутствует.
Думаю разработчики в более свежих версиях либо удалили этот параметр, либо перенесли в не очевидное место. Осталось понять как управлять общим гейном.
#23 ONLINE DM Rocker
Отправлено 05 May 2020 — 23:39
Спасибо, знаю. Оттуда и качал прогу по настройке.
Что удивительно, на сайте нет прошивок.
Скачал несколько поколений PC-Tool, если на 3.40 параметр управления общим гейном был для процеусей, то на последней версии 4.65 нет этого параметра вообще ни для кого. Правда смотрел в режиме Демо. С другой стороны в том же режиме демо версия 3.40 для helix v eight dsp пораметр общего гейна для аналога, цифры и блютуз присутствует.
Думаю разработчики в более свежих версиях либо удалили этот параметр, либо перенесли в не очевидное место. Осталось понять как управлять общим гейном.
Сейчас скачал 4.65а и запустил дома «демку» , выбрал ДСП про.
