Технологический процесс обработки информации состоит из операций и этапов.
Операция это совокупность элементарных действий, выполняемых на одном рабочем месте, которая приводит к реализации определенной обработки данных. Под операцией понимается любой процесс, связанный с обработкой данных.
Этап это совокупность взаимосвязанных операций, которая реализует определенную законченную функцию обработки данных.
В технологическом процессе выделяют следующие этапы:
- первичный, На первичном этапе производятся сбор, регистрация и передача информации на обработку..
- предварительный, На предварительном этапе осуществляются прием и визуальный контроль данных, регистрация, кодирование, комплектование, подсчет контрольных сумм, перенос на машинный носитель, заполнение, формирование первичного документа, подпись
- основной,Основной этап содержит операции ввода данных, контроля безопасности данных и систем, сортировки, корректировки, группировки, анализа, расчета, формирования отчетов и их вывода. Так как все операции выполняются компьютером, то этот этап называется внутримашинным. Операция ввода данных – одна из основных и сложных операций технологического процесса
- заключительный.Заключительный этап содержит операции: визуальный контроль результатов, размножение, подпись, передачу потребителю. Этот этап называют послемашинный.
Контроль безопасности данных и систем подразделяется на контроль достоверности данных, безопасности данных и компьютерных систем. Контроль достоверности данных выполняется программно во время ввода и обработки. Средства безопасности данных и программ защищают их от копирования, искажения, несанкционированного доступа. Средства безопасности компьютерных систем обеспечивают защиту от кражи, вирусов, неправильной работы пользователей, несанкционированного доступа.
Пример построения технологической схемы
15.Графическое изображение технологического процесса, меню, схемы данных, схемы взаимодействия программ.
Технологический процесс обработки данных может быть представлен графически на основе ряда схем (алгоритмов, программ, данных, систем). Схемы используются на различных уровнях детализации представления технологического процесса обработки данных: схемы данных; схемы программ; схемы работы системы; схемы взаимодействия программ; схемы ресурсов системы.
Построение схем основывается на понятиях: схема, основной символ, специфический символ.
Схема – графическое представление определения, анализа или метода решения задачи, в котором используются символы для отображения операций, данных, потока, оборудования и т.д.
Основной символ – символ, используемый тогда, когда точный тип (вид) процесса или носителя данных неизвестен или отсутствует необходимость в описании конкретного носителя данных.
Специфический символ – символ, используемый тогда, когда известен точный тип (вид) процесса или носителя данных или когда необходимо описать фактический носитель данных.
Как создать диаграмму или визуализацию любого процесса в diagrams.net

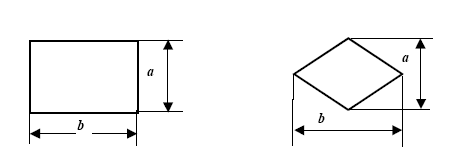

Условные графические обозначения символов схем в соответствии с ГОСТ Символы элементов имеют стандартизованные размеры а и b (Рис. 2.10). Размер параметра а выбирается из ряда 10, 15, 20 мм. Допускается увеличивать размер а на множитель, кратный 5. Размер параметра b определяется как 1,5 а.
Схемы меню действий Схемы меню действий составляется по разным критериям в зависимости от сложности решаемой задачи и поставленных целей. Обычно достаточно указать в главном меню входные документы, выходные документы справочники (если есть), а также действия (например, вычисления, сортировка, фильтрация, добавление или удаление записей массива, проверка полноты и достоверности информации и т.п.). Для упрощения описания и составления других схем каждому пункту меню может быть присвоен идентификатор.
Схемы работы системы Схемы работы системы отображают управление операциями и поток данных в системе. Схема работы системы включает:
символы данных, указывающие на наличие данных (символы данных могут также указывать вид носителя данных);
символы процесса, указывающие операции, которые следует выполнить над данными, а также определяющие логический путь их преобразования;
линейные символы, указывающие потоки данных между процессами и (или) носителями данных, а также поток управления между процессами;
специальные символы, используемые для облегчения написания и чтения блок-схемы.
Схема работы системы представляет технологический процесс решения задачи и состоит из трех этапов: домашинного; машинного; послемашинного.
Схемы данных Схема данных отображает путь данных при решении задачи, определяет этапы обработки, применяемые носители данных.
Схема данных включает:
символы данных (символы данных могут также указывать вид носителя данных);
символы процесса, который следует выполнить над данными (символы процесса могут также указывать функции, выполняемые вычислительной машиной);
символы линий, указывающие потоки данных между процессами и (или) носителями данных;
специальные символы, используемые для облегчения написания и чтения схемы.
Символы данных предшествуют и следуют за символами процесса. Схема данных начинается и заканчивается символами данных (за исключением специальных символов, указанных в таблице).
Схемы взаимодействия программ отображают путь активации программ и взаимодействий с соответствующими данными.
Каждая программа в схеме взаимодействия программ показывается только один раз (в схеме работы системы программа может изображаться более чем в одном потоке управления).
Схема взаимодействия программ включает:
символы данных, указывающие на наличие данных;
символы процесса, указывающие па операции, которые следует выполнить над данными;
линейные символы, отображающие поток между процессами и данными, а также инициации процессов;
специальные символы, используемые для облегчения написания и чтения схемы.
Источник: studfile.net
Графическое изображение технологического процесса
Технологический процесс может быть представлен графически с помощью различных схем. На различных уровнях детализации могут использоваться схемы данных, схемы программ, схемы работы системы, схемы взаимодействия программ и т.д.
Схемы работы системы отображают управление операциями и поток данных в системе (т.е. собственно технологический процесс решения задачи).
Схема данных отображает путь данных при решении задачи, определяет этапы обработки, применяемые носители данных.
Схемы взаимодействия программ отображают путь активации программ и взаимодействий с соответствующими данными.
Схемы программ отображают последовательность операций в программе.
Основные обозначения символов схем, которые рекомендуется использовать при составлении программной документации, приведены в ГОСТ 19.701-90. В данном документе приводятся следующие определения.
Основной символ — символ, используемый тогда, когда точный тип (вид) процесса или носителя данных неизвестен или отсутствует необходимость в описании конкретного носителя данных.
Специфический символ — символ, используемый тогда, когда известен точный тип (вид) процесса или носителя данных или когда необходимо описать фактический носитель данных.
Схема — графическое представление определения, анализа или метода решения задачи, в котором используются символы для отображения операций, данных, потока, оборудования и т.д.
Наиболее часто используемые символы приведены в таблице 1.
Таблица 1. Описание символов по ГОСТ 19.701-90.
| Наименование | Обозначение | Функция |
| Данные | Отображает данные. Носитель данных не определен | |
| Запоминаемые данные | Отображает данные, хранимые в виде пригодном для обработки. Носитель данных не определен. | |
| Оперативное запоминающее устройство | Отображает данные хранящиеся в ОЗУ (специфический символ) | |
| Ручной ввод | Специфический символ. Обозначает данные вводимые во время обработки вручную с устройств любого типа (клавиатура, кнопки, мышь, сканеры штрих-кодов и т.д.). | |
| Документ | Специфический символ. Обозначает данные представленные на носителе в удобочитаемой форме (машинограмма, документ для сканирования, микрофильм). | |
| Запоминающее устройство с прямым доступом | Специфический символ. Обозначает данные, хранящиеся на устройстве с прямым доступом (Жесткий диск, флешка, CD-ROM). | |
| Процесс | Отображает функцию обработки данных любого вида. | |
| Решение | Отображает решение или функцию переключательного типа, имеющую один вход и ряд альтернативных выходов, один из которых и только один может быть активирован после вычисления условий, определенных внутри этого символа. Соответствующие результаты вычислений могут быть записаны по соседству с линиями, обозначающими эти пути. | |
| Ручная операция | Любой процесс выполняемый человеком. | |
| Граница цикла | Символ, состоящий из двух частей, обозначает начало и конец цикла. Обе части символа имеют один и тот же идентификатор. Условия для инициализации, приращения, завершения и т.п. помещаются внутри символа в начале и в конце в зависимости от расположения операции, проверяющей условие. | |
| Параллельные операции | Синхронизация двух и более параллельных операций. | |
| Линия | Символ отображает поток данных или управления. При необходимости или для повышения удобочитаемости могут быть добавлены стрелки-указатели. | |
| Передача управления | Специфический символ отображает передачу управления от одного процесса к другому, иногда с возможностью прямого возвращения к инициирующему процессу после того, как инициированный процесс завершит свои функции. Тип передачи управления должен быть назван внутри символа (например, запрос, вызов, событие) | |
| Канал связи | Специфический символ отображает передачу данных по каналу связи. |
Источник: studopedia.ru
Графическое изображение технологического процесса, меню, схемы данных, схемы взаимодействия программ.
Технологический процесс обработки данных может быть представлен графически на основе ряда схем (алгоритмов, программ, данных, систем). Схемы используются на различных уровнях детализации представления технологического процесса обработки данных: �� схемы данных; �� схемы программ; �� схемы работы системы; �� схемы взаимодействия программ; �� схемы ресурсов системы.
Построение схем основывается на понятиях: схема, основной символ, специфический символ.
Схема – графическое представление определения, анализа или метода решения задачи, в котором используются символы для отображения операций, данных, потока, оборудования и т.д.
^ Основной символ – символ, используемый тогда, когда точный тип (вид) процесса или носителя данных неизвестен или отсутствует необходимость в описании конкретного носителя данных.
^ Специфический символ – символ, используемый тогда, когда известен точный тип (вид) процесса или носителя данных или когда необходимо описать фактический носитель данных.
Условные графические обозначения символов схем в соответствии с ГОСТ Символы элементов имеют стандартизованные размеры а и b (Рис. 2.10). Размер параметра а выбирается из ряда 10, 15, 20 мм. Допускается увеличивать размер а на множитель, кратный 5. Размер параметра b определяется как 1,5 а.
Схемы меню действий Схемы меню действий составляется по разным критериям в зависимости от сложности решаемой задачи и поставленных целей. Обычно достаточно указать в главном меню входные документы, выходные документы справочники (если есть), а также действия (например, вычисления, сортировка, фильтрация, добавление или удаление записей массива, проверка полноты и достоверности информации и т.п.). Для упрощения описания и составления других схем каждому пункту меню может быть присвоен идентификатор.
^ Схемы работы системы Схемы работы системы отображают управление операциями и поток данных в системе. Схема работы системы включает:
�� символы данных, указывающие на наличие данных (символы данных могут также указывать вид носителя данных);
�� символы процесса, указывающие операции, которые следует выполнить над данными, а также определяющие логический путь их преобразования;
�� линейные символы, указывающие потоки данных между процессами и (или) носителями данных, а также поток управления между процессами;
�� специальные символы, используемые для облегчения написания и чтения блок-схемы.
Схема работы системы представляет технологический процесс решения задачи и состоит из трех этапов: �� домашинного; �� машинного; �� послемашинного.
^ Схемы данных Схема данных отображает путь данных при решении задачи, определяет этапы обработки, применяемые носители данных.
Схема данных включает:
�� символы данных (символы данных могут также указывать вид носителя данных);
�� символы процесса, который следует выполнить над данными (символы процесса могут также указывать функции, выполняемые вычислительной машиной);
�� символы линий, указывающие потоки данных между процессами и (или) носителями данных;
�� специальные символы, используемые для облегчения написания и чтения схемы.
Символы данных предшествуют и следуют за символами процесса. Схема данных начинается и заканчивается символами данных (за исключением специальных символов, указанных в таблице).
^ Схемы взаимодействия программ отображают путь активации программ и взаимодействий с соответствующими данными.
Каждая программа в схеме взаимодействия программ показывается только один раз (в схеме работы системы программа может изображаться более чем в одном потоке управления).
Схема взаимодействия программ включает:
�� символы данных, указывающие на наличие данных;
�� символы процесса, указывающие па операции, которые следует выполнить над данными;
�� линейные символы, отображающие поток между процессами и данными, а также инициации процессов;
�� специальные символы, используемые для облегчения написания и чтения схемы.
