Составление схемы электрической удобно выполнить средствами системы Компас 3D различных версий. Простота освоения и работы, богатые функциональные возможности системы Компас 3D позволяют использовать его в различных направлениях проектной деятельности, в том числе и в разработке объектов электроснабжения.

Взаимодействие пользователя с системой Компас 3D обеспечивается набором стандартных средств: панелей, командных кнопок и окон. При возникновении затруднительных ситуаций во время работы с системой можно быстро получить необходимую справку. Более подробные сведения о системе Компас 3D можно получить, обратившись к литературным источникам.

2.1 Задание на курсовое проектирование

Построить схему согласно варианту задания (Приложение А — Типовые схемы РУ 10(6)-750 кВ, а также схемы подключения устройств компенсации реактивной мощности. В схемах количество присоединений принято условно).

Выполнение Схемы электрической принципиальной

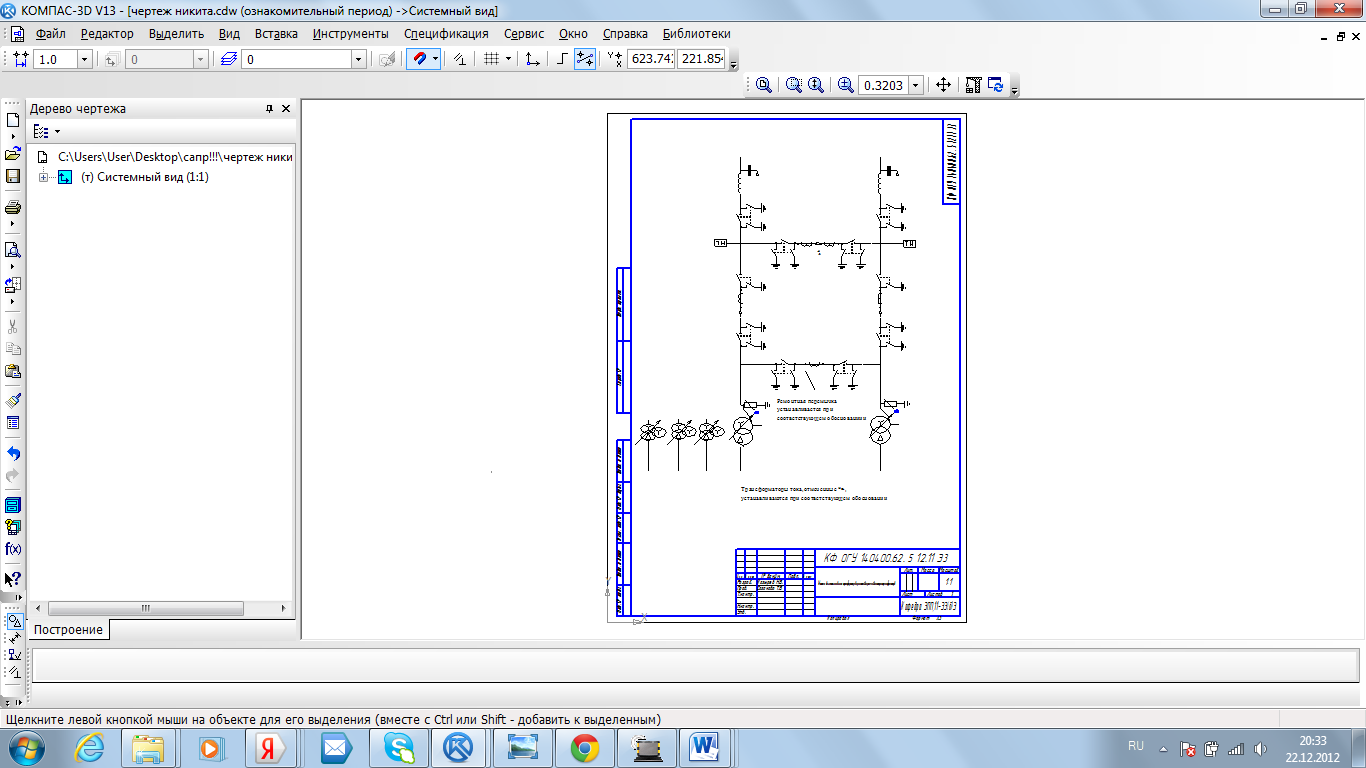

Рисунок 1-Схема №2205 АН “Мостик с выключателями в цепях трансформаторов и ремонтной перемычкой со стороны трансформаторов”

2.2Проектирование электрической схемы

При построении нового чертежа необходимо перейти по вкладкам Файл-Создать и в появившемся окне «Новый документ», показанном на рисунке 1, выбрать команду Чертеж

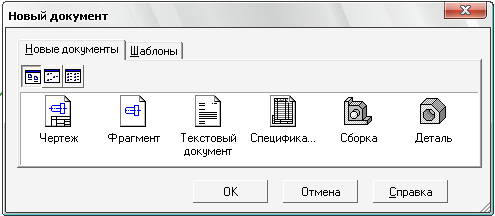

Рисунок 2 – Вид окна «Новый документ»

В рабочей области появится окно с листом и рамкой формата А4, показанное на рисунке 2.

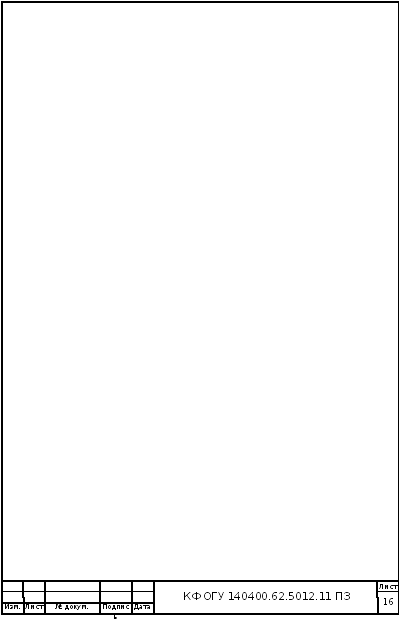

Рисунок 3 – Вид окна с листом и рамкой, формата А4

Если схема, которую Вы будете рисовать объемная, то лучше поменять формат листа, скажем на А3 и лист расположить горизонтально. Для этого идем в меню СЕРВИС -> МЕНЕДЖЕР ДОКУМЕНТА, меняем настройки, затем сохраняем и закрываем окошко.

Рисунок 4-Выбор формата листа

После нажатия кнопки Ok, формат и положение листа изменятся.

Открываем программу Компас 3D, находим во вкладке

Библитека -> Библиотека проектирования схем ЭС ->Каталог->Элементы электротехнических устройств ,затем выбираем нужный нам элемент и вставляем в лист .Аналогичное действие повторяем для всех элементов.

Конденса́тор— двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом. Обычно состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок.

КОМПАС-Электрик. Быстрый старт

Рисунок 5 – Конденсатор

Дроссель электрический — катушка индуктивности, обладающая высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно включается в электрическую цепь постоянного тока для подавления или ограничения переменной составляющей и пульсаций тока. Дроссели обычно имеют сердечник (электротехническая сталь или феррит). Применяются преимущественно в фильтрах узлов электропитания.

Рисунок 6 – Дроссель электрический

Разъединитель – это аппарат, предназначенный для создания видимого разрыва между частями электроустановки, оставшимися под напряжением и аппаратами, выведенными в ремонт, а также заземления отключенных участков при помощи заземляющих ножей.

• Разъединитель способен размыкать и замыкать цепь при малом токе или малом изменении напряжения на выводах каждого из его полюсов. Он также способен проводить токи при нормальных условиях в цепи и проводить в течение нормированного времени токи при ненормальных условиях, таких как короткое замыкание.
• Малые токи — это такие токи, как емкостные токи вводов, шин, соединений, очень коротких кабелей, токи постоянно соединенных ступенчатых сопротивлений выключателей и токи трансформаторов напряжения и делителей. Для номинальных напряжений до 330 кВ включительно ток, не превышающий 0,5 А, считается малым током по этому определению; для номинального напряжения от 500 кВ и выше и токов, превышающих 0,5 А, необходимо проконсультироваться с изготовителем, если нет особых указаний в руководствах по эксплуатации разъединителей.
• К малым изменениям напряжения относятся изменения напряжения, возникающие при шунтировании регуляторов индуктивного напряжения или выключателей.
• Для разъединителей номинальным напряжением от 110 кВ и выше может быть установлена коммутация уравнительных токов.

Рисунок 7 — Разъединитель Трансформатор (измеритель) тока имеет высокую точность, отличную термостабильность и стандартный двухпроводной аналоговый выход 4-20 мА с винтовым клеммным подсоединением. Провод с измеряемым током пропускается (желательно перпендикулярно) через отверстие бесконтактного трансформатора. Для увеличения чувствительности допускается пропускать провод несколько раз (витками) , при этом чувствительность увеличивается во столько раз, сколько раз провод проходит через отверстие — так, например, полный виток дает увеличение чувствительности в два раза.

Рисунок 8 – Трансформатор измерителя тока(в общем виде) Выключатель — это электротехническое устройство, предназначенное для ограничения силы тока в электрических цепях. Выключатель защищает устройства, подключенные последовательно к нему от повреждения электрическим током, при этом, устройством является всякое электротехническое изделие, через которое, последовательно c выключателем автоматическим, протекает электрический ток. Защищаемыми электротехническими изделиями являются как бытовые приборы и другие устройства защиты, так и сами провода и кабели, на бытовом уровне называемые электропроводкой. В основном выключатели служат для защиты электрических цепей от перегрузок и короткого замыкания. Рисунок 9 – Выключатель Рисунок 10- Повторение элементов схемы Разрядник — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях. Первоначально разрядником называли устройство для защиты от перенапряжений, основанный на технологии искрового промежутка. Затем, с развитием технологий, для ограничения перенапряжений начали применять устройства на основе полупроводников и металл-оксидных варисторов, применительно к которым продолжают употреблять термин «разрядник». Рисунок 11 –Разрядник Заземление — преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством Рисунок 12 — Заземление Трансформатор — статическое электромагнитное устройство, имеющее две или более обмоток связанных индуктивно, и предназначенные для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока. Силовые трансформаторы , установленные на электростанциях или подстанциях, служат для преобразования электроэнергии одного напряжения в другое, связи между отдельными элементами (участками) электрической сети, регулирования напряжения и перетоков мощности. По назначению трансформаторы делятся на повышающие и понижающие, по числу обмоток — на двухобмоточные, трехобмоточные и с расщепленными обмотками. Двухобмоточные трансформаторы имеют обмотки высшего напряжения и низшего напряжения ; трехобмоточные — обмотки высшего напряжения, среднего напряжения и низшего напряжения. По числу фазных обмоток, размещенных на одном магнитопроводе, различают однофазные и трехфазные трансформаторы. Из трех однофазных трансформаторов составляется одна трехфазная группа. Двухобмоточный трансформатор — это аппарат напряжения, имеющий одну вторичную обмотку напряжения. Ёмкостный агрегат напряжения — аппарат напряжения, содержащий ёмкостный делитель. Рисунок 13 – Двухобмоточный трансформатор Трехобмоточный трансформатор-имеются три электрически не связанные друг с другом обмотки, из которых одна является первичной, а две другие — вторичными. Рисунок 14 – Трехобмоточный трансформатор Рисунок 15 — Схема в сборе

Источник: studfile.net

КОМПАС для эффективного проектирования электрических устройств

В этом году наш журнал познакомил читателей с новым комплексом от компании АСКОН — КОМПАС V7. Были опубликованы статьи о новинках КОМПАС-3D V7, цикл статей о системе КОМПАС-Электрик, другие материалы, посвященные особенностям проектирования и трехмерного моделирования. В данной статье мы хотим обобщить полученные читателями знания и рассказать о применении на практике новых возможностей программ АСКОН.

В данной публикации мы рассмотрим процесс проектирования электрических устройств и изделий, содержащих различные электрические компоненты. Этот процесс представляет собой особую область конструкторской деятельности, существенным отличием которой от обычного машиностроительного проектирования является то, что большинство компонентов изделия должны иметь, как минимум, два представления.

Одно из них — реальное, «физическое» изображение изделия (чертеж или трехмерная модель). Другое — так называемое условное графическое обозначение для использования в принципиальных электрических и монтажных схемах. Мало того — все эти компоненты должны соединяться как механически, так и линиями электрической связи. В целом состав (и соответственно сам процесс проектирования) любого электрического устройства можно условно представить в виде простой схемы.

Создание электрических устройств — сложная и многогранная задача, требующая наличия большого комплекса инструментов. Все это тем более актуально, что проектирование подобных изделий чрезвычайно распространено в современном производстве. Практически каждое устройство содержит в себе те или иные электрические компоненты.

Процесс проектирования и состав электрического устройства

Документы КОМПАС-Электрик: схема общая и схема расположения

К сожалению, практически ни одна современная САПР не обеспечивает полного цикла разработки — от принципиальных электрических схем, размещения элементов на печатных платах и трассировки до проектирования корпусов, блоков и создания комплекта конструкторской документации, не говоря уже о подготовке программ для ЧПУ и формирования технологических процессов. Поэтому пользователи вынуждены иметь дело с разными системами и решать вопросы их совместимости. Увязка компонентов друг с другом, их «упаковка» в корпуса (часто выполняемые из листового металла) — финишная часть работ, не говоря уже о выпуске комплекта конструкторско-технологической документации. Еще одна задача — создание и накопление баз данных по применяемым элементам и устройствам, их использование при компоновке узлов.

Трехмерная библиотека электротехнических комплектующих

Каждый компонент библиотеки уже содержит объект спецификации

Развивая систему КОМПАС-3D и ее приложения, компания АСКОН уделяет самое серьезное внимание возможностям по проектированию электрических устройств.

Начинаем проектирование в КОМПАС-Электрик

Сегодня неотъемлемой частью комплекса КОМПАС является специализированное приложение для автоматизированного проектирования электрооборудования КОМПАС-Электрик . Оно работает под управлением системы КОМПАС-3D и применяется при разработке любых объектов, в которых для выполнения электрических связей используется проводной монтаж. Это и низковольтные комплектные устройства (НКУ), и системы релейной защиты и автоматики (РЗА), и АСУ технологических процессов, и многое другое. Систему можно применять в проектных институтах, конструкторских бюро и отделах, которые проектируют электроприводы и различное нестандартное оборудование.

По нашему мнению, процесс проектирования электрооборудования «сверху вниз», то есть «от принципиальной электрической схемы», является наиболее правильным. Такой порядок действий позволяет автоматически получать все «нижестоящие» документы: таблицы и схемы соединений, перечни элементов, ведомости покупных изделий, спецификации и другие отчеты. При этом в системе КОМПАС-Электрик можно вести проектирование не только в вышеуказанной последовательности, но и в свободном порядке. Правда, степень автоматизации в таком случае существенно снижается.

Компоновка стандартных элементов на панели с использованием команд создания массивов

Выбор стандартных крепежных элементов из библиотеки

Электрические устройства чаще всего состоят из стандартных элементов, применяемых во множестве изделий. Создание и накопление базы по таким элементам — одна из первоочередных задач, поскольку наличие такой базы существенно ускоряет процесс проектирования. Стандартные средства КОМПАС-Электрик и КОМПАС-3D позволяют создавать собственные базы данных (библиотеки компонентов) без использования программирования.

Библиотечные элементы, в качестве которых могут использоваться как отдельные детали, так и сборки, можно делать параметрическими. Параметризация совместно с механизмом работы с переменными дает возможность создавать группы однотипных деталей, различающихся определенными параметрами. При создании библиотеки средствами КОМПАС-3D очень полезно сразу же, непосредственно в файле детали (подсборки), создать соответствующий объект спецификации .

Это несложное действие решает сразу несколько проблем — при вставке компонента в сборку не надо помнить, включили мы его в спецификацию или нет, а также то, сколько раз этот компонент использован (при вставке других точно таких же изделий КОМПАС-3D просто просуммирует их количество). Заполнение баз данных в приложении КОМПАС-Электрик ведется с помощью специальных помощников — Мастеров сохранения.

Полученная трехмерная модель платы (и панель с командами конвертора)

Размещение печатной платы в устройстве

Ход выполнения проекта электротехнической части изделия оптимизируется с помощью специального Менеджера проектов . При этом в состав проекта можно включать не только документы, созданные непосредственно в КОМПАС-Электрик, но и любые другие документы КОМПАС-3D. По завершении проектирования всех схем и таблиц, а также предварительного размещения компонентов на рабочих поверхностях будущего изделия можно приступить к трехмерной компоновке.

Компоновка панелей

Трехмерная компоновка панелей производится с помощью стандартных функций по работе со сборками КОМПАС-3D. Созданные ранее стандартные детали извлекаются из библиотеки и с помощью механизма сопряжений размещаются на предварительно созданной несущей конструкции (панели, стойке, щите и т.п.).

В случае, если одинаковых элементов много и они расположены в определенном порядке, можно воспользоваться одной из команд создания массивов — по сетке , вдоль кривой, по образцу (образцом может служить любой из уже созданных массивов — в данном случае массив отверстий в плате).

С крепежными изделиями ситуация еще проще — при вставке из стандартной библиотеки крепежа нам достаточно указать отверстие, в котором размещается крепеж, и торцевую поверхность, по которой крепеж будет выровнен. Как уже отмечалось, спецификация в этот момент формируется автоматически.

Сборочный чертеж платы и спецификация на плату

Принципиальная электрическая схема и перечень элементов схемы

Работа с печатными платами

Как указано на схеме состава изделия, в нем могут быть представлены не только отдельные электротехнические компоненты, но и встроенные устройства на базе плат печатного монтажа — например различные системы управления или контроля параметров, усилители, датчики и многое другое. Для их разработки предприятиям необходимо иметь и электронную САПР.

Кроме того, необходимы программы-конверторы для передачи данных из одной системы проектирования в другую. Причем эти конверторы должны быть одновременно и достаточно простыми для пользователя, и достаточно «умными» для обеспечения высокого уровня интеграции используемых систем. АСКОН предлагает своим заказчикам (среди них — крупнейшие приборостроительные фирмы России и ближнего зарубежья, а также известные предприятия авиакосмического комплекса, разрабатывающие электронное оборудование) собственный модуль выпуска текстовой конструкторской документации и трехмерных моделей печатных плат на основе данных, получаемых из электронных САПР. На данный момент поддерживаются три системы: OrCAD от компании Cadence, P-CAD и Protel от компании Altium.

Трехмерная модель печатной платы создается на основе файлов, импортируемых из ECAD-систем. КОМПАС считывает данные и производит построение. Результатами работы конвертора являются трехмерная габаритная сборочная модель печатной платы и библиотека элементов, используемых в сборке.

Полученная плата — обычная 3D-сборка КОМПАС, и дальнейшие действия с ней ничем не отличаются от работы с изделием, созданным непосредственно в системе. Теперь и ее необходимо разместить в трехмерной модели проектируемого нами изделия.

Контур корпуса обрисовывается вокруг заранее созданной компоновки узла. Ассоциативные размеры позволяют корпусу изменять свою геометрию при изменении положения внутренних компонентов

Команда вычитания позволяет автоматически получать вырез в корпусе по форме пересекающего его выключателя

Исходной информацией для создания текстовой документации является отчет BOM (Bill of Materials), который формируют ECAD-системы. Для более полной интеграции с чертежом принципиальной электрической схемы или сборочным чертежом печатной платы необходимо предварительно передать эти чертежи из ECAD в КОМПАС-3D. Для системы P-CAD эта операция наиболее корректно выполняется через формат PDIF.

В составе системы КОМПАС-3D для этих целей применяется Библиотека поддержки PDIF : она выполнена как стандартное приложение и запускается из Менеджера библиотек. Из систем OrCAD и Protel графическую информацию можно передавать через формат DXF. После получения чертежа платы и чертежа принципиальной электрической схемы необходимо запустить Текстовый конвертор , выбрать нужный BOM-файл, из которого конвертор считает данные и сформирует спецификацию или перечень элементов. Результатом работы конвертора являются два текстовых документа, причем каждый из них привязан к своему графическому документу: перечень элементов — к схеме электрической принципиальной, а спецификация — к сборочному чертежу платы.

Проектирование несущего корпуса

Проектирование корпусных деталей целесообразно осуществлять в контексте сборки, привязываясь к заранее размещенным в сборке компонентам. Очень часто корпуса многих электрических устройств представляют собой деталь, согнутую из листа (из стали или алюминиевых сплавов): для ее создания как нельзя лучше подходит модуль работы с листовым материалом (подробно новый модуль был описан в журнале «САПР и графика» № 7’2004).

Напомним, что создание листовой детали начинается с построения листового тела на основе эскиза с заданием толщины и коэффициента нейтрального слоя. К созданному таким образом телу затем можно добавлять другие элементы листового тела (сгиб, сгиб по линии, пластину, отверстия, замыкания углов) или обычные формообразующие элементы (в том числе фаски, скругления), команду вычитания объектов. Не забудем и о возможности показа листовой детали в развернутом виде. При создании чертежа можно одновременно задавать как развернутые, так и неразвернутые виды детали.

То, что получилось в итоге

Окно системы Интех-РАСКРОЙ W/L

После разработки — изготовление

Выше мы рассказали о проектировании корпуса нашего изделия с помощью модуля Гибка. Получение развертки корпуса — не самоцель. Одной из серьезных технологических задач, решаемых на производстве, является раскрой листов металла на заготовки для последующей гибки. Также очень важна задача разработки управляющих программ для систем ЧПУ раскройных станков.

Здесь можно с успехом использовать Интех-РАСКРОЙ W/L — комплекс программ для автоматизированного проектирования карт раскроя, составления управляющих программ и формирования технологической документации. Благодаря этой системе можно повысить коэффициент использования имеющегося на складах листового металла до 95%, поскольку обеспечиваются оптимальное размещение деталей и оптимальные траектории движения инструмента, создаются оптимальные УП для обработки на лазерном, плазменном, кислородном и механическом оборудовании.

Вместо заключения

В этой статье мы рассмотрели весь процесс разработки и частично — процесс технологической подготовки производства типичного электрического устройства, содержащего электронные, электротехнические и механические компоненты. На каждом этапе разработчики могут с успехом использовать те или иные компоненты программного комплекса КОМПАС-3D компании АСКОН. Практика применения этих систем ведущими заказчиками АСКОН уже подтвердила их эффективность. Среди пользователей, достигших наибольших успехов, можно назвать самарский завод «Электрощит», ФГУП НИИ «Экран», Саранский приборостроительный завод и многие другие. Трехмерная модель, созданная на Челябинском электровозоремонтном заводе, использована при подготовке данного материала.

«САПР и графика» 12’2004

Источник: sapr.ru

Черчение схем в программе КОМПАС-3D

КОМПАС-3D — любимый инструмент сотен тысяч инженеров- конструкторов и проектировщиков в России и многих других странах. Всенародное признание ему обеспечили мощный функционал, простота освоения и работы, поддержка российских стандартов, широчайший набор отраслевых приложений. В данной статье мы научимся рисовать электрические схемы в этой программе.

Прежде всего, Вам нужно скачать саму программу и библиотеки к ней. На данный момент версий программы не мало, я по старинке, пользуюсь 10 версией, уже давно вышла 13я. Библиотеки можете скачать сами, какие хотите, но в конце статьи в архиве прикреплена та версия библиотеки, с которой мы и будем работать, папка эта называется ESKW.
Часть 1. Запуск и настройка программы.

После того как установили программу, запустим ее, выйдет окно приветствия, а затем следующее окно, где нам нужно будет выбрать тип документа, в котором и будем работать:

Выбираем создать «Чертеж», откроется документ по умолчанию формата А4.

Если схема, которую Вы будете рисовать объемная, то лучше поменять формат листа, скажем на А3 и лист расположить горизонтально. Для этого идем в меню СЕРВИС -> МЕНЕДЖЕР ДОКУМЕНТА, меняем настройки, затем сохраняем и закрываем окошко.

Для комфортной работы, советую проделать еще следующие настройки, заходим в меню СЕРВИС -> ПАРАМЕТРЫ -> ТЕКУЩЕЕ ОКНО -> ЛИНЕЙКА ПРОКРУТКИ. Ставим галочки на горизонтальной и вертикальной линейках:

Далее, загружаем библиотеку ESKW, качаем архив в конце статьи, распаковываем, и копируем ее в корень папки, куда установлена программа КОМПАС. Затем жмем СЕРВИС -> МЕНЕДЖЕР БИБЛИОТЕК, на нижней части программы появятся столбцы, на одной из папок нажимаем правую кнопку мыши и выбираем ДОБАВИТЬ ОПИСАНИЕ -> ПРИКЛАДНОЙ БИБЛИОТЕКИ.

В появившемся окошке, находим папку ESKW, которую Вы распаковали и скопировали в корень папки с программой, заходим в эту папку и выбираем файл с названием «eskw», жмем ОТКРЫТЬ.

В списке библиотек внизу программы появится новая библиотека, ставим галочку на ней и открываем эту библиотеку, при запуске библиотеки выйдет сообщение, не читая ее нажимаем ОК.

Выйдет вот такое окошко, где мы и будет выбирать нужные нам радиодетали: резисторы, конденсаторы, диоды и пр. Это окошко не закрываем, можно просто свернуть.

На этом настройка и подготовка программы к работе завершены, теперь можно приступать к рисованию схемы.

Часть 2. Рисование схемы.

Итак, готовое для работы окно программы должно выглядеть следующим образом:

Давайте нарисуем схему простого блока питания, начнем с трансформатора, в библиотеке выбираем нужный нам элемент, а именно трансформатор (магнитоэлектрический), далее кликаем появившимся символом на лист, чтобы закрепить его. Масштабировать (увеличивать или уменьшать размер) лист можно колесиком мышки, отменить действие можно кнопкой ESC на клавиатуре. Чтобы удалить закрепленный элемент с листа, просто кликаем на него и нажимаем на клавиатуре кнопку Delete.

Далее, нам нужно нарисовать диодный мост, и соединить его с трансформатором, закрываем окошко библиотеки с трансформаторами, т.к. оно нам больше не понадобится, и кликаем в библиотеке на символ диода, в списке диодов выбираем диодный мост. Кстати, когда мы выбираем элемент, над элементом появляется еще одно окошко (Параметры отрисовки), где можно выбранный элемент поворачивать, зеркалить и т.д.

После того как закрепили диодный мост, нам нужно соединить его с трансформатором, для этого с левой стороны программы нажимаем на символ ГЕОМЕТРИЯ

(кружочек с треугольником), находится на самом верху, и ниже выбираем символ ОТРЕЗОК . Соединяем от точки к точке, должно получиться нечто подобное:

После, в окошке с библиотекой выбираем конденсатор электролитический полярный, поворачиваем его нужным образом и закрепляем на листе. Затем соединяем эти элементы линиями, для этого снова нажимаем на кнопку ОТРЕЗОК. Чтобы точнее состыковывать две линии между собой, масштаб лучше увеличить, кстати, закрепленную на листе линию можно удлинять и укорачивать, так же, как например в программе Sprint Layout.

Проектирование электроснабжения

Проект электроснабжения включает множество разного рода тонкостей, связанных с обеспечением экономичности и надежности всего здания или сооружения. Первым делом разбираемся в функционировании технологического оборудования. Далее начинаем работу с планом, предварительно загрузив подоснову.

На этом плане мы располагаем оборудование, ведя диалог со специальным инструментом — КОМПАС­Объект, в котором представлены базы данных необходимых элементов (рис. 2). В случае отсутствия нужного оборудования или определенного типоразмера всегда можно загрузить пользовательский каталог или пополнить базу самостоятельно.

Рис. 2. Размещение на плане технологического оборудования

Затем наступает очередь электрических щитов, которые мы также располагаем на плане. Впоследствии, по окончании проектирования, можно автоматически получить Таблицу данных о групповых щитках с автоматическими выключателями по ГОСТ 21.608­84 Ф2.

Подключаем электроприемники к распределительным устройствам, проводим прокладку кабеля. В помощь инженеру предлагаются такие возможности, как установка переходов на другой этаж, копирование электрической сети на слой следующего этажа (рис. 3), учет типовых этажей при формировании спецификаций и однолинейной схемы, и многое другое.

Рис. 3. Копирование электросети на планы других этажей

На следующем этапе формируется кабельный журнал, идет подсчет всего оборудования, изделий, материалов и сведений в спецификации, составляется однолинейная схема (рис. 4) и оформляются планы расположения электрооборудования и электропроводок.

Рис. 4. Однолинейная расчетная схема

Формат электропроета частного двухэтажного дома

Предлагаю для скачивания несколько форматов электропроекта двухэтажного дома:

Электросхемы проекта в формате jpeg ,размер картинок 1127×671 .

Полный проект в формате PDF(36 листов). Можно бесплатно скачать ТУТ.

Основные электросхемы проекта электропроводки частного дома выполнены в формате DWG.

Немного о формате DWG

Это формат документов в системе AutoCAD.В данном случае AutoCAD использовалась как система для черчения. Чтобы посмотреть документ в формате DWG, нужен инструмент просмотра документов в этом формате. Можно воспользоваться Brava Viewer. Программа абсолютно бесплатная. Скачать Brava Viewer можно с сайта автора, тут: https://infograph.com/products/viewers.asp

Скачать электропроект в формате DWG можно тут.

Другие Электропроекты и Электросхемы

• мая 2012
  Схема электропроводки в квартире
• июня 2012
• Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
• Электропроект большой квартиры,№1.Посмотреть и скачать

• Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
• Схемы освещения 3-х этажей трехэтажного частного дома
• Схема электропроводки этажа частного дома
• Схема электропроводки стандартной двухкомнатной квартиры
• Схема электропроводки однокомнатной квартиры
• Схема электропроводки круглой квартиры
• Схема размещения электрического оборудования в интерьере большой квартиры
• Схема освещения этажа частного дома
• Схема освещения 3-х комнатной квартиры с кухней
• Общая схема электропроводки четырех комнатной квартиры с кухней
• Новые схемы электропроводки
• Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C

• Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником
• Наглядная трехфазная схема вводно–распределительного щита частного дома
• Наглядная схема электрощита квартиры с реле напряжения
• Наглядная схема электропроводки стандартной квартиры
• Наглядная схема электропитания квартиры с заземлением
• Наглядная схема распределительного электрощита частного дома с ошибками зануления
• Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
• Наглядная схема принципа работы устройства УЗО в системе TN-S

Размещение ЩО

Один из важнейших критериев однолинейной схемы электрического щита освещения — это месторасположение щитка распределения.

К расположению ЩР предъявляются следующие требования:

его можно устанавливать на расстоянии от одного метра, но не ближе к газопроводам, водопроводам, канализационным коммуникациям. Вариант возможного затопления помещения, в котором будет размещена щитовая, полностью исключается.

Но если все-таки по ряду обстоятельств ЩОВ пришлось монтировать в помещении, которое может быть затоплено, щиток нужно устанавливать выше вероятной границы затопления; правильный подбор распределительного щитка — это тоже очень важный момент. Здесь в первую очередь учитывается вариант монтажа электрического щита освещения. Есть два способа — навесной, встраиваемый. Последний наиболее удобный, так как конструкция не будет занимать свободное пространство, и окажется дополнительно защищена от возможных температурных, механических влияний; если осуществляется самостоятельная установка РЩ, то следующий этап — это выбор материала, из которого сделан РЩ. В данном случае принципиальным становится вопрос месторасположения щитовой; если место для установки электрощита выполнено из сгораемых средств, ЩО обязательно выполняется из негорючих материалов (сталь). При осуществлении установки изделия на основание, выполненное из негорючих материалов, сам щит может быть изготовлен из слабогорючих средств; щитовая наружного освещения по ПУЭ/п.4.1.28 должна монтироваться на расстоянии 20 см в высоту от поверхности грунта, бетонного основания

Важно учитывать возможность снежных заметов. Если такой фактор возможен, то монтаж ЩНО производится на предварительно возведенный фундамент; если НРЩ дополнительно оборудованы счетчиками, измерительными устройствами, импульсным реле, то обязательно обустраивается их подогрев

Исключением являются щитовые с такими приборами, способными нормально функционировать при температуре ниже плюс 5 градусов.
