В терминологии системы Компас-3D LT любые изображения, которые получают используя средства системы, называют документами. В системе Компас-3D LT создают документы 3 основных типов: детали, плоские чертежи и фрагменты. В случаях построения трехмерного изображения детали употребляют еще и термин «модель». Построение модели выполняют с использованием специального модуля трехмерного моделирования.
Типы документов, создаваемых в системе, зависят от вида информации, которая будет храниться в этих документах. Созданные документы хранятся в отдельных файлах с заданными именами, которые присваивает им пользователь, на жестком диске и открываются в программе.
На количество открываемых документов в системе ограничений нет. Открытие программы Компас-3D сопровождается появлением на экране стартовой страницы, в которой используя пункт меню Создать пользователь выбирает нужный ему тип документа (рис.1).
Китайский с нуля для начинающих
Увлекаем Китаем, китайским языком и культурой
Компас 3D для начинающих. Урок № 1 основы
Чтобы создать новый документ, требуется выбрать команду Файл в меню Создать, или же нажать клавиши $Ctrl+N$, в результате чего появится диалоговое окно, которое представлено на рисунке 1.
Замечание 1
Каждый тип документа имеет соответствующее расширение имени файла и особую пиктограмму.
В системе Компас-3D различают следующие типы документов, относящиеся к двум категориям: 2d и 3d файлы.
Документы двухмерного проектирования
К 2d файлам относятся следующие типы документов:
Определение 1
Чертеж, является основным типом документов, содержит следующие элементы:
- графические изображения проектируемых изделий, выполненные и оформленные в соответствии с определенными правилами;
- основную надпись;
- рамку используемых формата или шаблона;
- дополнительные объекты оформления, к которым можно отнести знак неуказанной шероховатости, технические требования и пр.
«Основные типы документов в Компас-3D»
Готовые курсовые работы и рефераты
Решение учебных вопросов в 2 клика
Помощь в написании учебной работы
Когда создается новый чертеж, система в нем автоматически создает первый лист, если необходимо листы добавляются.
Чертеж может состоять из нескольких листов, для каждого из которых задается собственный формат (внешняя и внутренняя рамка) и выбирается тип основной надписи.
Все листы, составляющие один чертеж, система автоматически нумерует и показывает на экране одновременно. Они, как правило, расположены плотно друг к другу слева направо по времени их создания.
Замечание 2
Листы не имеют связи с изображениями, которые хранятся в чертеже. Т.е. можно сказать, что они находятся в специальном слое, расположенном сверху всех графических объектов. Если пользователь удалит этот лист, то изображения, которые находятся в более низких слоях, останутся на прежнем месте, исчезнут только рамки вокруг изображений и соответствующие основные надписи.
Лучшая Cad-система Для Работы? КОМПАС 3D, Solidworks, Autodesk Inventor | Роман Саляхутдинов
Геометрической характеристикой листа является формат, который состоит из собственно формата (А1, А2 и т.д.), кратности и ориентации.
Составными частями чертежа являются виды, содержащие изображения. Внутри вида графические объекты расположены на одном или нескольких слоях, существовать вне слоя и вида они не могут. В чертеже могут содержаться до 255 слоев.
К основным характеристикам вида можно отнести масштаб и положение, изменение которых может привести к масштабированию и перемещению объектов, принадлежащих к этому виду. К виду чертежа не всегда будут относиться какие-либо проекции детали в строгом геометрическом расположении. На их месте могут оказаться любые изолированные изображения.
Не обязательным является и сам процесс разбиения чертежа на виды.
Когда создается новый чертеж, системой автоматически в нем формируется специальный системный вид, имеющий нулевой номер, а в виде создается системный слой, имеющий такой же номер.
Знак неуказанной шероховатости, как правило, используется при оформлении чертежей машиностроительных деталей. В системе Компас-3D предусмотрена возможность автоматического формирования и размещения знака.
Еще одной дополнительной частью чертежа являются технические требования, которые представляют собой дополнение графической информации, содержащейся в видах и сечениях, а также с их помощью изготавливают детали или узлы согласно замыслу конструктора.
Для чертежа главным является не само изображение, а точное с учетом масштаба воспроизведение размеров изображаемого объекта.
При выполнении сложного чертежа в системе используют не только команды, с помощью которых создаются геометрические примитивы, но и предусмотренные в системе привязки, которые значительно облегчают построение чертежа. Смысл их использования заключается в следующем. Системой анализируются объекты, наиболее близко расположенные к текущему положению указателя, определяются их характерные точки (например, начало или конец отрезка и т.п.), предоставляется пользователю возможность закрепить указатель за одной из этих точек. Используя привязки, достаточно точно устанавливают указатель в некоторой точке, при этом координаты указателя в момент щелчка могут не совпадать с координатами выбранной точки.
В файлах чертежей в системе Компас-3D могут содержаться также схемы, плакаты и другие графические документы. Расширением файла чертежа является обозначение cdw.
Определение 2
Фрагмент является вспомогательным типом документа. Его отличает от чертежа отсутствие в содержании рамки, основной надписи, знаков неуказанной шероховатости, технических требований и т.д.
Документ фрагмент предназначен для хранения изображений, которые не требуют оформлений на отдельных листах (например, эскизные наброски, графические построения и т.д.). Кроме того, фрагменты хранят конструкторские решения, необходимые в дальнейшем для использования в чертежах. В отличие от чертежей внутри фрагментов разбиение на виды не предусмотрено. Расширением файлов фрагментов является frw.
Определение 3
Текстовый документ содержит в основном информацию в виде текстов, а также дополнительно содержит растровые изображения и таблицы.
В оформлении текстового документа используется рамка и основная надпись. Документ данного типа может быть многостраничным. Он применяется для создания различных технических заданий, технических условий, паспортов, извещений, пояснительных записок и пр. В многостраничном документе страницы расположены сверху вниз в порядке следования, при этом нумеруются они автоматически и автоматически система устанавливает на все листы основную надпись. Расширением файла текстового документа является kdw.
Определение 4
Спецификация представляет собой документа, в котором содержится информация о составе сборочного чертежа, представленная в таблице. В файле спецификации содержатся рамка, основная надпись, кроме того, много строк с описанием содержания сборочного чертежа.
Спецификация может состоять из нескольких страниц, расположенных последовательно сверху вниз, автоматически пронумерованных с установленной основной надписью. Расширением файла спецификации является spw.
Документы трехмерного проектирования
К 3d файлам относятся следующие типы документов:
- Деталь представляет собой модель изделия, которое изготавливается из однородного материала, без использования сборочных операций. Расширением файла детали является m3d.
- Сборка представляет собой модель изделия, которое состоит из нескольких взаимнорасположенных деталей. В состав сборки могут входить другие сборки, их называют подсборками, кроме того, стандартные изделия (болты, гайки и др.). Расширением файла сборки является a3d.
Системы координат
В ходе проектирования в системе Компас-3D используют декартовы правые системы координат. Во всех файлах присутствует система координат и плоскости проекций, которые определяются ею.
Изображение начала абсолютной системы координат чертежа всегда находится в левой нижней точке габаритной рамки формата. Начало системы координат фрагмента не привязано к определенной точке, как у чертежа. При открытии нового фрагмента точка начала координат автоматически отображается в центре окна.
По своему усмотрению пользователь может создавать в графических документах любое количество локальных систем координат (ЛСК) и оперативно переключаться между ними.
Источник: spravochnick.ru
Преимущества компьютерной программы «Компас 3D»
Преимущества программы «Компас 3D».
В былые времена, когда компьютеры только начали создаваться, люди и представить себе не могли, что в будущем он заменит множество бумажной работы. В настоящее время все институты проектирования перешли на программное обеспечение.
Одной из лучших таких программ стала «Компас 3D», которая включает в себя множества функций и простой интерфейс, что делает эту программу удобным в использовании. Так же в программе содержится огромное количество библиотек, что в свою очередь упрощает работу в черчении.
Не нужно снова чертить унитаз или раковину, как это было раньше. Всё эти элементы есть в библиотеках. Первая программа «Компас 1.0» появилась в 1989 году. Конечно, она была не так совершенна, но с каждым годом программисты улучшали её функции и увеличивали возможности.
И наконец, в 2012 году выходит последняя на сегодняшний день усовершенствованная версия программы «Компас 3D V13», в которой возможности не знают границ. В этой программе довольно просто вывести на печать , готовый начерченный чертёж.
Так же программа поддерживает множество форматов чертежа , таких как «cdw,dxf,bmp,dwg» и другие.
Программа «Компас 3D» может открыть чертежи , начерченные на других программах, что делает эту программу уникальной в своём роде. Для удобства в использовании и обучении создатели программы выпустили версии «LT».
В них убрана 3D конфигурация, и программа служит только для 2D черчения, что очень удобно для начинающих пользователей программы. Эта программа широко используется на производстве, в учебных заведениях, государственных учреждениях и оставляет за собой положительные отзывы пользователей.
Прогресс не стоит на месте , возможно в 2013 году выйдёт новая , ещё более усовершенствованная версия, в которой появятся новые возможности для удобства работы.
Программа «Компас 3D», в сравнении с другими программами , так например со знаменитой программой «Автокад», может смело показать себя с лучшей стороны.
Программа «Автокад» , довольна сложна в использовании и используется только профессиональными специалистами, в области черчения. Зачем нужны множество не нужных возможностей, когда всё основное в программе «Компас 3D» уже есть.
Видео: КОМПАС-3D. Свободное моделирование в Компас-3D.
Программы для запуска, обновления и оптимизации работы компьютера.
Источник: www.liveinternet.ru
Презентация, доклад Возможности программы КОМПАС 3 D
Вы можете изучить и скачать доклад-презентацию на тему Возможности программы КОМПАС 3 D. Презентация на заданную тему содержит 16 слайдов. Для просмотра воспользуйтесь проигрывателем, если материал оказался полезным для Вас — поделитесь им с друзьями с помощью социальных кнопок и добавьте наш сайт презентаций в закладки!
Презентации » Образование » Возможности программы КОМПАС 3 D
Слайды и текст этой презентации
Слайд 1
Описание слайда:

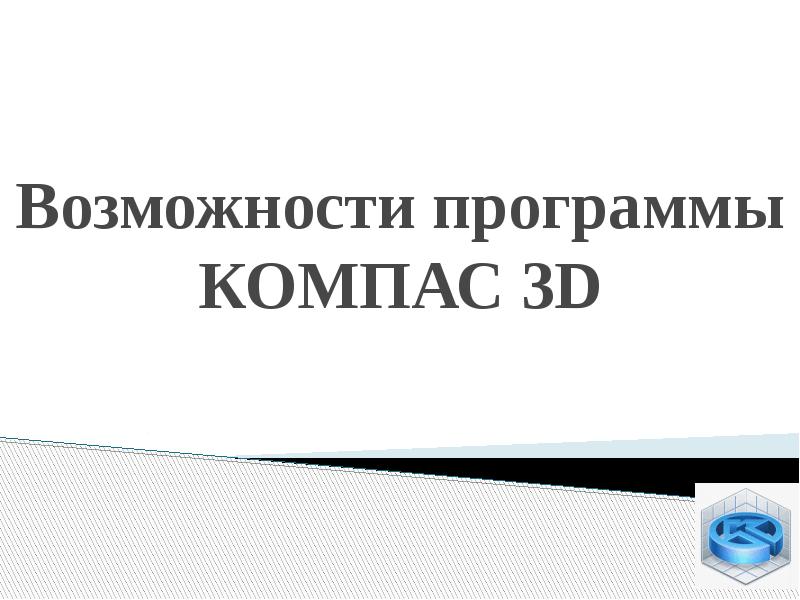

Возможности программы КОМПАС 3D
Слайд 2
Описание слайда:
Актуальность темы — быстрое получение и использование конструкторской и технологической документации для выпуска изделий, моделирование изделий с целью существенного сокращения периода проектирования, и скорейшего их запуска в производство. Актуальность темы — быстрое получение и использование конструкторской и технологической документации для выпуска изделий, моделирование изделий с целью существенного сокращения периода проектирования, и скорейшего их запуска в производство.
Цель темы – практическое освоение студентами технологии разработки графических конструкторских документов, создание 3d моделей, сборок, спецификаций реализованной в инженерной системе КОМПАС и применение в решении задач практического назначения. Гипотеза – практика использования тысячами пользователей показала: КОМПАС одна из лучших в создании проектно — конструкторской документации. Проектирование идет не от 2D чертежа к 3D облику изделия, а в обратном направлении — от пространственной модели к автоматически сгенерированным чертежам, минуя затраты времени на их создание. 3D модель напрямую может передаваться в производство.
Слайд 3
Описание слайда:

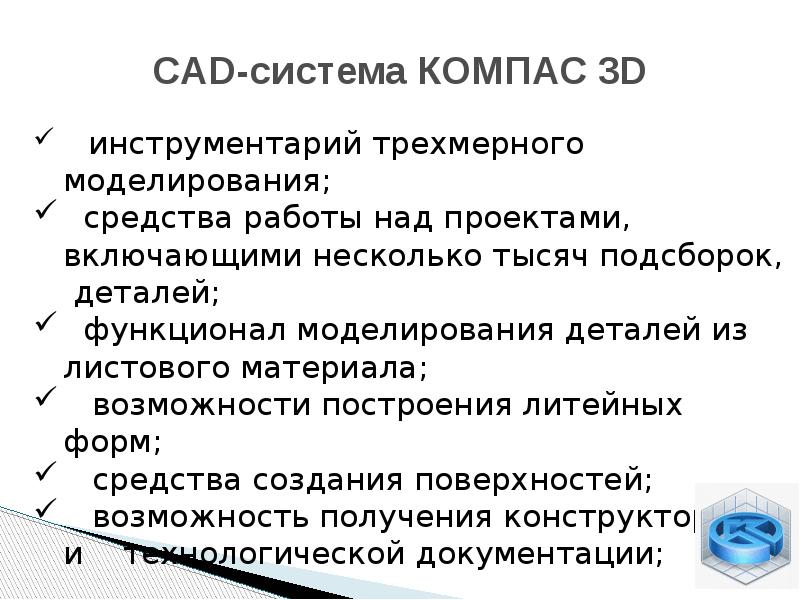

Назначение и возможности САПР КОМПАС-3D: Назначение: моделирование изделий с целью существенного сокращения периода проектирования и скорейшего их запуска в производство. Возможности: — быстрое получение конструкторской и технологической документации, необходимой для выпуска изделий (сборочных чертежей, спецификаций, деталировок и т.д.); — передача геометрии изделий в расчетные пакеты и в управляющие программы для оборудования с ЧПУ; — создание дополнительных изображений изделий (например, для составления каталогов, создания иллюстраций к технической документации и т.п.).
Слайд 4
Описание слайда:
Слайд 5
Описание слайда:
Состав системы: Система трехмерного твердотельного моделирования — предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц; Чертежно-графический редактор (КОМПАС-ГРАФИК) — предназначен для автоматизации проектно-конструкторских работ в различных отраслях деятельности; Модуль проектирования спецификаций — позволяет выпускать разнообразные спецификации, ведомости и прочие табличные документы.
Слайд 6
Описание слайда:

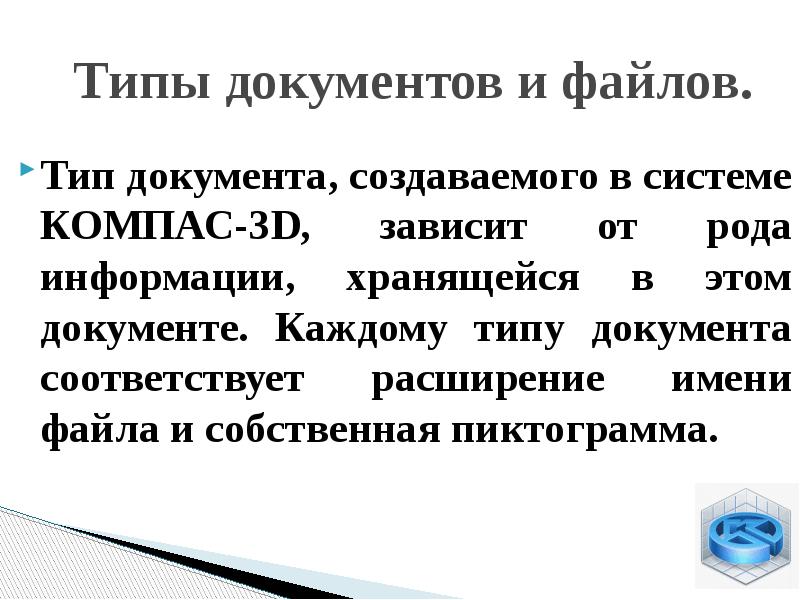

Типы документов и файлов. Тип документа, создаваемого в системе КОМПАС-3D, зависит от рода информации, хранящейся в этом документе. Каждому типу документа соответствует расширение имени файла и собственная пиктограмма.
Слайд 7
Описание слайда:
Типы документов и файлов. Деталь — модель изделия, изготавливаемого из однородного материала, без применения сборочных операций, — m3d. Сборка — модель изделия, состоящего из нескольких деталей с заданным взаимным положением. В состав сборки могут также входить другие сборки (подсборки) и стандартные изделия,- a3d.
Слайд 8
Описание слайда:

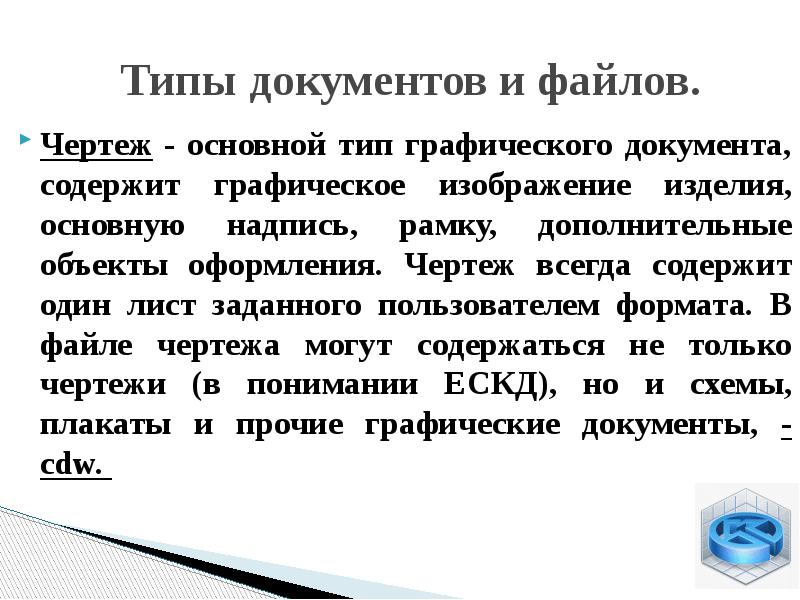

Типы документов и файлов. Чертеж — основной тип графического документа, содержит графическое изображение изделия, основную надпись, рамку, дополнительные объекты оформления. Чертеж всегда содержит один лист заданного пользователем формата. В файле чертежа могут содержаться не только чертежи (в понимании ЕСКД), но и схемы, плакаты и прочие графические документы, — cdw.
Слайд 9
Описание слайда:

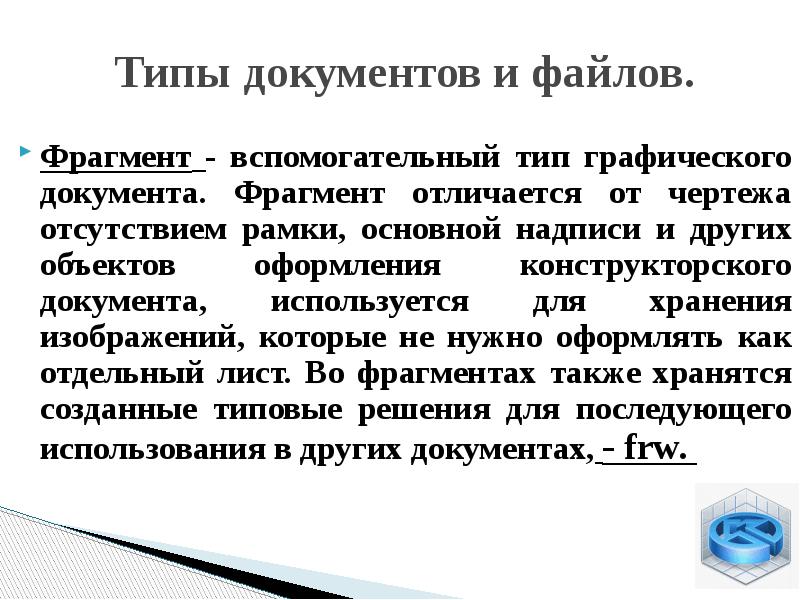

Типы документов и файлов. Фрагмент — вспомогательный тип графического документа. Фрагмент отличается от чертежа отсутствием рамки, основной надписи и других объектов оформления конструкторского документа, используется для хранения изображений, которые не нужно оформлять как отдельный лист. Во фрагментах также хранятся созданные типовые решения для последующего использования в других документах, — frw.
Слайд 10
Описание слайда:
Типы документов и файлов. Спецификация — документ, содержащий информацию о составе сборки, представленную в виде таблицы. Спецификация оформляется рамкой и основной надписью. Она часто бывает многостраничной, — spw. Текстовый документ — документ, содержащий преимущественно текстовую информацию, оформляется рамкой и основной надписью.
Он часто бывает многостраничным. В текстовом документе могут быть созданы пояснительные записки, технические условия и т.п., — kdw.
Слайд 11
Описание слайда:

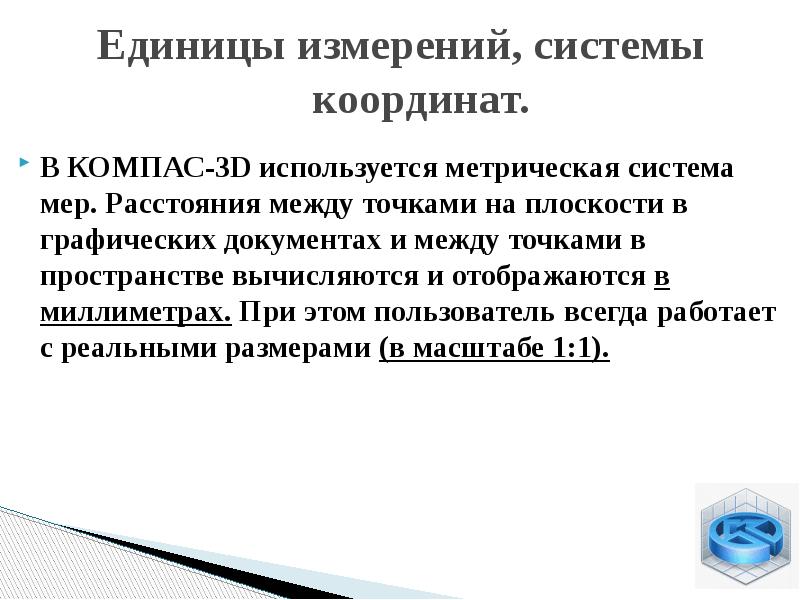

Единицы измерений, системы координат. В КОМПАС-3D используется метрическая система мер. Расстояния между точками на плоскости в графических документах и между точками в пространстве вычисляются и отображаются в миллиметрах. При этом пользователь всегда работает с реальными размерами (в масштабе 1:1).
Слайд 12
Описание слайда:

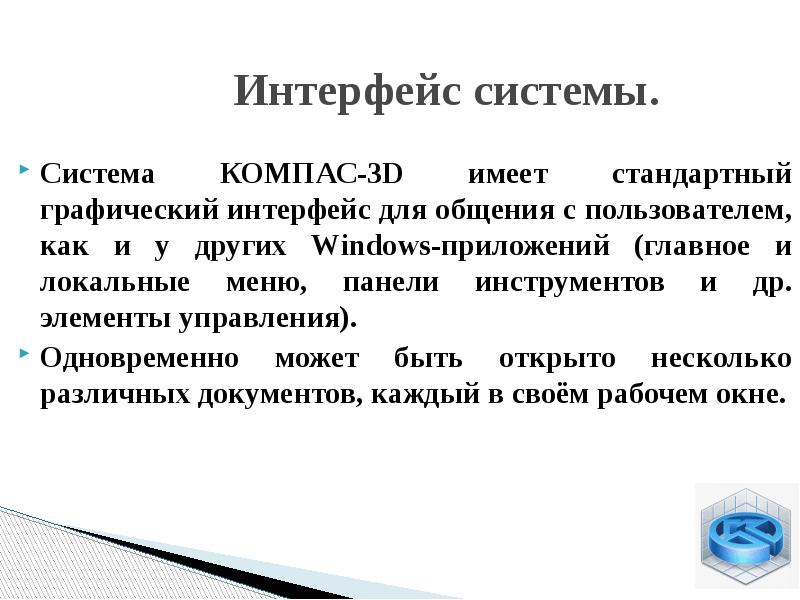

Интерфейс системы. Система КОМПАС-3D имеет стандартный графический интерфейс для общения с пользователем, как и у других Windows-приложений (главное и локальные меню, панели инструментов и др. элементы управления). Одновременно может быть открыто несколько различных документов, каждый в своём рабочем окне.
Слайд 13
Описание слайда:

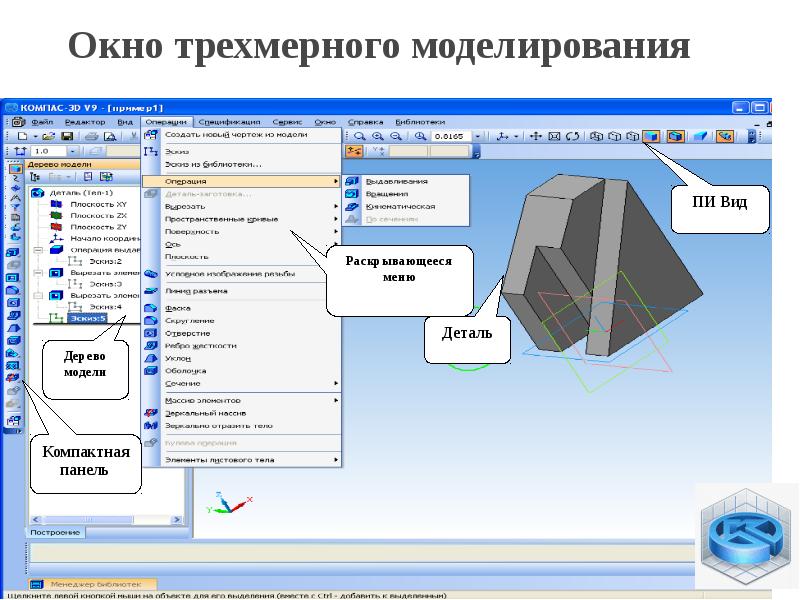

Окно трехмерного моделирования
Слайд 14
Описание слайда:
Управление документами и просмотром изображений. Документ можно: создать, открыть, отредактировать, сохранить, сохранить под другим именем. Изображение можно: уменьшить, увеличить, повернуть, отобразить его часть и др.
Слайд 15
Описание слайда:

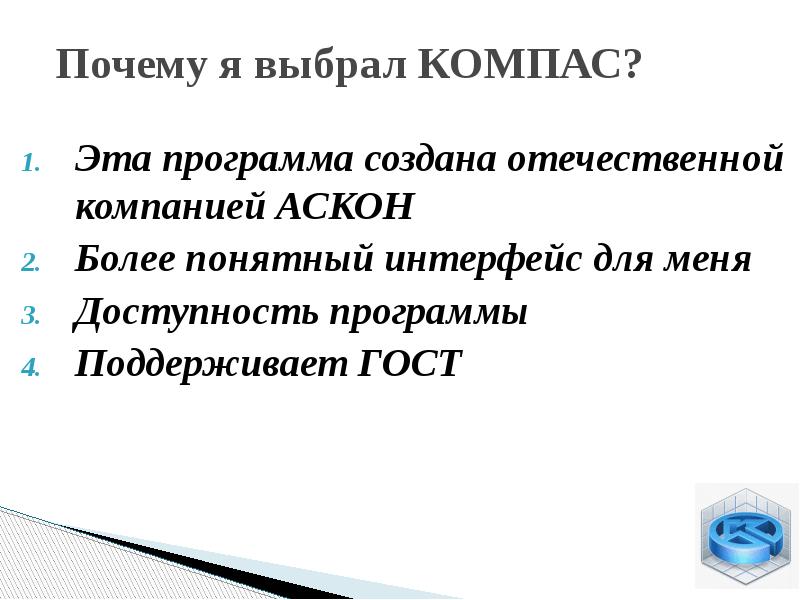

Почему я выбрал КОМПАС? Эта программа создана отечественной компанией АСКОН Более понятный интерфейс для меня Доступность программы Поддерживает ГОСТ
Слайд 16
Описание слайда:

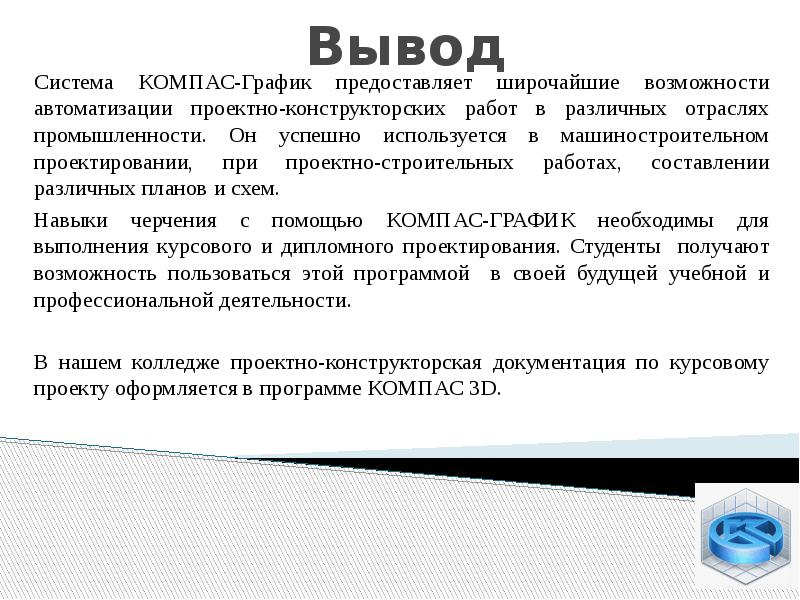

Вывод Система КОМПАС-График предоставляет широчайшие возможности автоматизации проектно-конструкторских работ в различных отраслях промышленности. Он успешно используется в машиностроительном проектировании, при проектно-строительных работах, составлении различных планов и схем. Навыки черчения с помощью КОМПАС-ГРАФИК необходимы для выполнения курсового и дипломного проектирования. Студенты получают возможность пользоваться этой программой в своей будущей учебной и профессиональной деятельности. В нашем колледже проектно-конструкторская документация по курсовому проекту оформляется в программе КОМПАС 3D.
