документы (стрелки,arrows), объекты, сотрудников или отделы, которые участвуют в обработке информации;

внешние ссылки (externalreferences), которые обеспечивают интерфейс с внешними объектами, находящимися за границами моделируемой системы;

таблицы для хранения документов (хранилища данных,datastore).

Для изображения диаграмм потоков данных в BPwinиспользуется нотацияГейна-Сарсона(рис. 5.1.). Рис. 5.1. Нотация Гейна-Сарсона

Этапы построения модели

1. Выделение внешних объектов, с которыми система должна быть связана.
2. Формирование DFD диаграммы первого уровня.
3. Функциональная декомпозиция каждого подпроцесса с помощью диаграмм нижнего уровня.
4. Составление словаря данных.
5. Построение спецификаций процесса, если его нельзя выразить комбинацией подпроцессов.

При дополнении модели IDEF0 диаграммойDFD, в палитре инструментов на новой диаграммеDFDпоявляются новые кнопки: — добавить в диаграмму внешнюю ссылку (ExternalReference). Внешняя ссылка является источником или приемником данных извне модели. — добавить в диаграмму хранилище данных (Datastore). Хранилище данных позволяет описать данные, которые необходимо сохранить в памяти прежде, чем использовать в работах. В отличие от IDEF0, где система рассматривается как взаимосвязанные работы,DFDрассматривает систему как совокупность предметов. РаботывDFDпредставляют собой функции системы, преобразующиевходы в выходы. Хотя работы изображаются прямоугольниками со скругленными углами, смысл их совпадает со смыслом работ вIDEF0, они имеют входы и выходы, но не поддерживают управления и механизмы, какIDEF0 (рис. 5.2.). Рис. 5.2. Изображение работыВнешние сущностиизображают входы в систему и/или выходы из системы. Внешние сущности изображаются в виде прямоугольника с тенью и обычно располагаются по краям диаграммы (рис. 5.3.). Одна внешняя сущность может быть использована многократно на одной или не­скольких диаграммах. Обычно такой прием применяют, чтобы не рисовать слишком длинных и запутанных стрелок. Рис. 5.3. Внешняя сущностьСтрелки (потоки данных)описывают движение объектов из одной части системы в другую. Поскольку вDFDкаждая сторона работы не имеет четкого назначения, как вIDEF0, стрелки могут подходить и выходить из любой грани прямоугольника работы. ВDFDтакже приме­няются двунаправленные стрелки для описания диалогов типа команды-ответа между работами, между работой и внешней сущностью и между внешними сущностями (рис. 5.4.). Рис. 5.4. Потоки данных (стрелки)Хранилище данныхизображают объекты в покое. В материальных системах хранилища данных изображаются там, где объекты ожидают обработки, например в очереди. В системах обработки информации хранилища данных являются механизмом, который позволяет сохранить данные для последующих процессов (рис. 5.5.). Рис. 5.5. Хранилище данных В отличие от стрелок IDEF0, которые представляют собой жесткие взаимосвязи, стрелкиDFDпоказывают, как объекты (включая данные) двигаются от одной работы к другой. Это представление потоков совместно с хранилищами данных и внешними сущностями делает моделиDFDболее похожими на физические характеристики системы — движение объектов (dataflow), хранение объектов (datastores), поставка и распространение объектов (externalentities) (рис. 5.6.). Рис. 5.6. Пример диаграммы DFD Практическое задание Построение модели рассмотрим на примере бизнес-процесса «Переработка сырья». Задание26. Создание диаграммыDFD.

1. Откройте файл Lab4.bp1, сохраненный на предыдущем уроке.
2. Выберите инструмент и в процессе декомпозиции работы «Переработка сырья» в диалогеActivityBoxCount«кликните» по радио-кнопкеDFD.
3. В диалоге ActivityBoxCountвыберите количество работ – 2 (рис. 5.7.).

Рис. 5.7.ДиалогActivity Box Count

1. Щелкните по кнопке ОК и внесите в новую диаграмму имена работ: «Обработка дерева», «Изготовление заготовок».

Задание27. Изображение внешних сущностей. Выполните следующие действия:

1. Используя кнопку , внесите внешние сущности (внешние ссылки).
2. В появившемся диалоговом окне введите название сущностей: «Сырьевой склад», «Цех по изготовлению деталей» (рис. 5.8.) и нажмите ОК.

Рис. 5.8. Диалоговое окно внешней сущности После выполнения задания у вас должна получиться следующая диаграмма (рис. 5.9.): Рис. 5.9. Изображение внешних сущностейЗадание28. Построение хранилищ.

1. Используя кнопку на палитре инструментов, внесите хранилище данных: «Нормативная документация» (рис. 5.10.).
2. Удалите граничные стрелки с диаграммы;

Рис. 5.10. ДиаграммаDFDЗадание 29. Создание внутренних ссылок.

1. Используя инструмент , создайте внутренние ссылки: «Сырье», «Обработанное дерево»; «Заготовки», «Нормы переработки сырья», «Чертеж».
2. Стрелку «Чертеж» необходимо сделать двунаправленной, для этого щелкните правой кнопкой по стрелке, выберите в контекстном меню пункт Style.
3. Выберите в диалоговом окне ArrowProperties опцию Bidirectional (рис 5.11.).

Рис. 5.11. Диалоговое окно выбора стиля стрелки

1. У вас должна получиться диаграмма (рис. 5.6.).

Задание 30. Детализация процесса «Изготовление заготовок». Самостоятельно проведите детализацию процесса «Изготовление заготовок» в соответствии с рисунком (рис. 5.12.). Рис. 5.12. Детализация процесса «Изготовление заготовок»После того, как эта работа будет проделана, пригласите преподавателя и продемонстрируйте ему результат.Задание 31. Сохранение полученной диаграммы. Сохраните полученную диаграмму.

1. В меню FileвыберитеSave as.
2. Укажите путь к своей папке и имя файла Lab5.bp1.
3. Нажмите ОК.

Контрольные вопросы

1. Для чего служит DFD — диаграмма?
2. В чем отличие DFD — диаграммы от IDFE0?
3. Какой инструмент используется для построения внешних сущностей?
4. Каким инструментом можно построить Хранилище данных?
5. Какие графические элементы используются для обозначения на диаграмме Работы, Потоков данных, Хранилищ данных?

Тестовое задание

1. DFD — это:

1. диаграмма бизнес — процесса;
2. диаграмма потока данных;
3. контекстная диаграмма;
4. функциональная диаграмма;
5. диаграмма сущность — связь.

1. Какие объекты описываются на диаграмме потоков данных:

1. функции (работы);
2. хранилища данных;
3. внешние объекты;
4. внешние ссылки;
5. все ответы правильные.

1. Что показывают диаграммы потоков данных?

1. внешние источники и приемники данных;
2. потоки данных;
3. хранилища (накопители) данных;
4. все ответы правильные;
5. правильного ответа нет.

1. Какой инструмент нужно выбрать для создания диаграммыDFD?

1. ;
2. ;
3. ;
4. ;
5. .

1. Укажите номер рисунка, обозначающий на диаграмме Хранилище данных.

1. b) c)

1. Каким инструментом можно обозначить в диаграммеDFDВнешнюю сущность?

a) ; b) ; c) ;d); e) .После того, как эта работа будет проделана, пригласите преподавателя и продемонстрируйте ему результат.Контрольное задание Продолжите выполнение контрольного задания.

1. Откройте файл Kr4.bp1.
2. Постройте диаграмму DFD.
3. Детализируйте диаграмму DFD.
4. Сохраните файл в своей папке с именем Kr5.bp1.

После того, как эта работа будет проделана, пригласите преподавателя и продемонстрируйте ему результат.

Data Flow Diagram EXAMPLE [How to Create Data Flow Diagrams]

How to create a Level-0 Data Flow Diagram (DFD)

Источник: studfile.net

Программа для создания диаграммы потоков данных на Mac Windows и Linux

Программа для создания диаграмм потоков данных на Mac Windows и Linux

Легкая и умная программа для создания диаграмм потоков данных на Mac Windows и Linux, Windows и Linux. Используйте стандартные символы для создания потока данных через информационной системы.

Кроссплатформенность

Облачная синхронизация

• ХРАНИЛИЩЕ ФАЙЛОВ
• КОМАНДНОЕ СОТРУДНИЧЕСТВО
• РАЗДЕЛЕНИЕ ДОКУМЕНТОВ

Поделиться

• Word, PPT, Excel, Visio
• PDF, EPS, Html, SVG
• PNG, JPG, BMP, GIF

Создать профессиональную диаграмму потоков данных при помощью символов и шаблонов

Программа для создания диаграмм потоков данных на Mac Windows и Linux

Попробуйте эту прекрасную альтернативу Visio для создания диаграмм потоков данных на Mac Windows и Linux. В отличие от других онлайн-программ, требующих дорогостоящих ежемесячных или ежегодных абонентских плат, она предлагает пожизненную лицензию с более дешевой ценой. Данная программа для создания диаграмм потоков данных с обширными готовыми символами и шаблонами, это профессиональный и быстрый выбор для создания диаграмм потоков данных.

Символы для создания диаграмм потоков данных

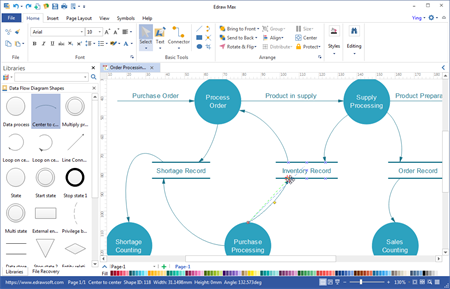

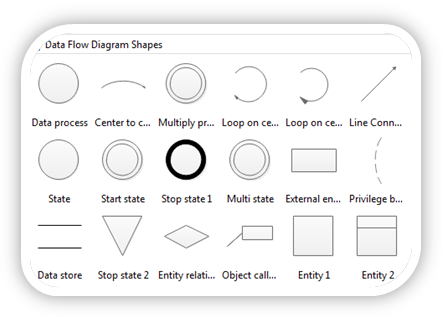

Основными символами для создания диаграмм потоков данных являются данные процесса, состояние, начальное состояние, внешний объект, граница привилегий, хранилище данных, сущность отношения, соединитель и т.д. Edraw включает все эти символы в библиотеке диаграмм потоков данных. Вы можете изменить размер, цвет этих символоы или применять быстрый стиль. Функция привязки и клея доступна при соединении двух фигур.
