Cura как пользоваться программой

Перед выполнением печати на 3D-принтере модель необходимо преобразить в G-code. Сделать это можно с помощью специального ПО. Cura является одним из представителей подобного софта, о нем и пойдет речь в статье. Сегодня мы подробно разберем функциональность данной программы, поговорим о ее преимуществах и недостатках.

Выбор принтера

Каждое устройство для печати имеет разные характеристики, что и позволяет работать со многими материалами или обрабатывать сложные модели. Поэтому важно, чтобы созданный код был заточен под работу с определенным принтером. Во время первого запуска Cura вам предлагают выбрать используемое устройство из списка. К нему уже применены нужные параметры и выставлены все настройки, что освобождает от выполнения лишних манипуляций.

Всё о настройках 3d печати. Как подобрать параметры в Cura?

Параметры принтера

Выше мы рассказали о выборе принтера во время начала работы с программой, однако иногда требуется установка конфигурации устройства вручную. Сделать это можно в окне «Параметры принтера». Здесь устанавливаются габариты, выбирается форма стола и вариант G-кода. В двух отдельных таблицах доступен к просмотру стандартный и завершающий вид кода.

Обратите внимание на соседнюю вкладку «Extruder», которая находится в этом же окне с настройками. Перейдите в нее, если требуется задать индивидуальную конфигурацию сопла. Иногда под экструдер также подбирается код, поэтому отображаться он будет в похожих таблицах, как это было в предыдущей вкладке.

Выбор материалов

В проектах для 3D-печати используются самые различные материалы, поддерживаемые принтером. G-код создается с учетом и выбранных материалов в том числе, поэтому важно задать требуемые параметры еще до осуществления нарезки. В отдельном окне отображаются поддерживаемые материалы и указывается общая информация о них. Вам доступны все функции редактирования данного списка – архивация, добавление новых строк, экспорт или импорт.

Работа с загруженной моделью

Перед началом нарезки важно не только выполнить правильную настройку устройств, но и осуществить предварительные работы с моделью. В главном окне программы вы можете загрузить необходимый файл поддерживаемого формата и сразу же перейти к работе с объектом в отдельно выделенной области. В ней находится небольшая панель инструментов, отвечающих за масштабирование, перемещение и редактирование параметров модели.

4 Установка и настройка ПО Ultimaker Cura

Встраиваемые плагины

Cura обладает набором встраиваемых дополнений, благодаря которым в нее добавляются новые функции, требуемые для печати определенных проектов. В отдельное окно выведен весь список поддерживаемых плагинов с кратким описанием каждого. Вам достаточно найти подходящий и выполнить его установку прямо из этого меню.

Подготовка к нарезке

Важнейшей функцией рассматриваемой программы является преобразование 3D-модели в понятный принтеру код. Именно при помощи этих инструкций и выполняется печать. Перед началом нарезки обратите внимание на рекомендованные настройки. Разработчики вывели все важное в одну вкладку. Однако на этом не всегда заканчивается редактирование параметров.

В Cura есть вкладка «Своя», где вы можете вручную выставить необходимую конфигурацию и сохранить неограниченное количество профилей, чтобы в будущем быстро переключаться между ними.

Редактирование G-кода

Cura позволяет редактировать уже созданную инструкцию, если в ней обнаружены неполадки или конфигурация была задана не совсем точно. В отдельном окне вы не только можете изменить код, также здесь доступно добавление скриптов пост-обработки и детальное редактирование их параметров.

Достоинства

• Cura распространяется бесплатно;
• Добавлен русский язык интерфейса;
• Поддержка большинства моделей принтеров;
• Возможность установки дополнительных плагинов.

Недостатки

• Поддерживается только на 64-х разрядных ОС;
• Нельзя редактировать модель;
• Отсутствует встроенный помощник настройки устройств.

Когда требуется выполнить преобразование трехмерной модели в инструкции для принтера, стоит прибегнуть к использованию специальных программ. В нашей статье вы могли подробно ознакомиться с Cura – многофункциональным инструментом по нарезке 3D-объектов. Мы постарались рассказать обо всех основных возможностях данного софта. Надеемся, что обзор был полезен вам.

Источник: lumpics.ru

Установка и первый запуск Cura

Программа Cura предназначена для перевода 3D модели в G-код и печати на 3D принтере.

После того, как Вы установили программу Cura приступаем к настройке программы.

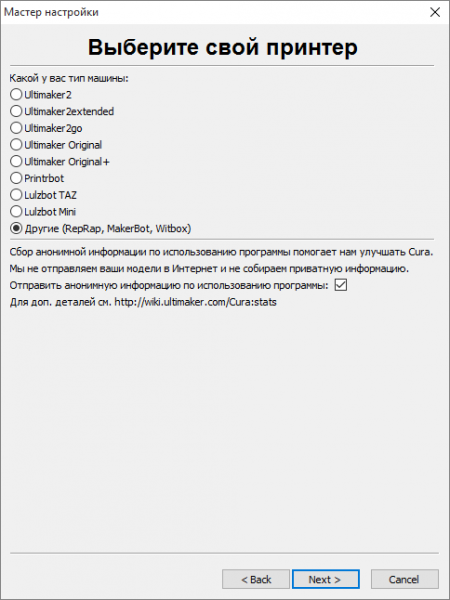

Выбираем из списка свой 3D принтер

Устанавливаем габариты области печати

Настройка параметров печати

Вкладка «Основные» настройки

Качество печати

1 – Толщина слоя печати. Зависит от диаметра сопла. Хорошее качество – 1/2 диаметра сопла. Лучшее качество – 1/4 диаметра сопла.

2 – Толщина стенок. Должна быть кратна диаметру сопла. Одинарная стенка – хуже внешний вид, но лучше прочность, если заполнение 100%.

3 – Откат (Ретракт). Всасывание расплава пластика, при переходе на другой островок печати.

Заполнение

4 – Толщина верха и низа детали. Толщина верха влияет если низкий процент заполнения детали и нить сильно провисает. Могут остаться рваные отверстия и торчать застывшие нити пластика.

5 – Процент заполнения детали. Плотность решётки внутри детали. 0% — будет полая деталь. Нужна для прочности и поддержки верхних слоёв.

Скорость и температура

6 – Скорость печати. Учитывается, если не заданы детальные настройки на вкладке «Продвинутые».

7 – Температура сопла. Зависит от типа пластика. ABS 210-270C, PLA 180-210C.

8 – Температура стола. ABS 105-115 0 C. Для PLA 70 0 C на каптоновом скотче и 0 0 С на синем скотче.

Поддержка

9 – Тип поддержки. Поддержка нужна для нависающих и наклонных поверхностей детали для защиты от провисания нитей:

• Нет – не использовать поддержку.
• От поверхности – поддержка по минимуму.
• Везде – поддержка по максимуму.

10 – Тип усиления адгезии (прилипания) к столу:

• Нет – ничего. Только круги вокруг детали
• Кайма – увеличение площади детали для лучшего сцепления со столом и защиты от отлипания углов. Настраивается во вкладке «Продвинутые».
• Подложка – решётчатая многослойная подложка под деталь. Используется для деталей с маленькой площадью соприкосновения со столом. Настраивается во вкладке «Продвинутые».

Пруток (филамент, нить)

11 – Диаметр используемого прутка. Нужно замерить штангенциркулем для точности.

12 – Процентное изменение объёма экструзии нити из сопла. Настраивается для каждой катушки пластика индивидуально. Если щели между нитями на заливке — нужно увеличить, если деталь превращается в месиво — нужно уменьшать.

Вкладка «Продвинутые» настройки

Принтер (Сопло)

1 – Диаметр отверстия сопла

Откат (Ретракт)

2 – Скорость отката прутка. На большой скорости болт экструдера может сорвать слой прутка и потерять сцепление.

3 – Длина ретракта. Если при переходе сопла на следующую часть детали из сопла вытекает нить — нужно увеличить параметр.

Качество (Первый слой)

4 – Толщина первого слоя. Зависит от кривизны стола и диаметра сопла.

5 – Ширина первого слоя в процентах. Влияет на качество адгезии. Выше – лучше. Если на первом слое щели между нитями — нужно добавлять %.

Скорость (Детальная настройка скорости печати)

7 – Скорость холостого перехода, без выдавливания пластика. На холостом переходе может задевать отвердевшие торчащие нити пластика. Минимальная скорость 80 мм/с.

8 – Скорость печати первого слоя. Ниже – лучше. Рекомендуемая скорость 20 мм/с.

9 – Скорость заполнения детали. Можно больше. Обычно 60-120 мм/с.

10 — Уменьшаем скорость для гладкой верхней поверхности.

11 – Скорость печати внешнего контура. При 20 мм/с получается отличное качество поверхности.

12 – Скорость печати внутренних слоёв контура. Средняя между скоростью заполнения и скоростью печати внешнего контура. При большой скорости влияет на качество внешнего контура.

Охлаждение

13 – Минимальное время печати слоя, даёт слою время на охлаждение перед переходом к следующему слою. Если слой будет укладываться слишком быстро, 3D принтер будет снижать скорость укладки, вписываясь в указанное время. Обычно ставлю 20 сек.

14 – Включение вентилятора для охлаждения детали во время печати. Используется только для PLA – подобных пластиков. На ABS ухудшает сцепление слоёв.

Дополнительные настройки печати

Включение дополнительных настроек

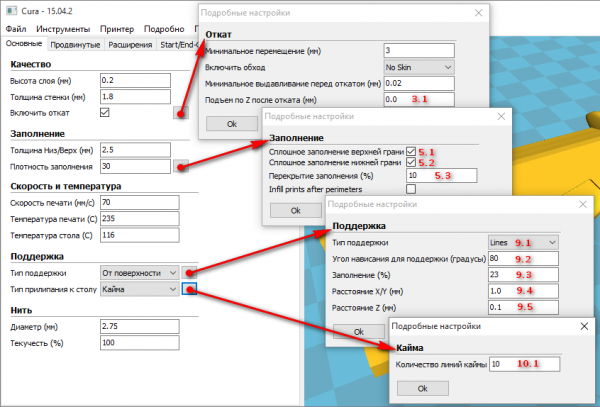

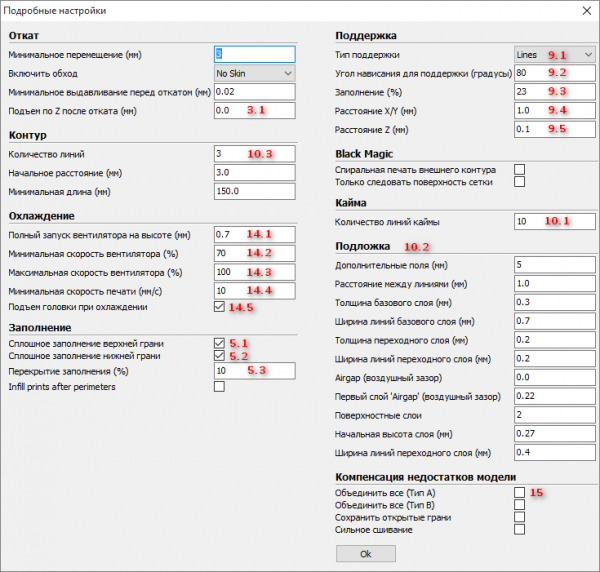

Подробные настройки

Эти же настройки появляются в мини меню вкладки «Продвинутые»

Ретракт — всасывание нити пластика

3.1 — Поднимать сопло над деталью во время ретракта, мм. При перемещении над поверхностью детали, чтобы не задевать застывший пластик.

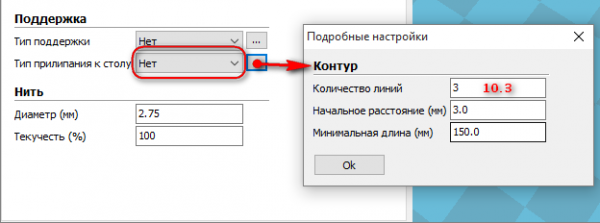

Контур (Юбка, Skirt) — выдавливание пластика вокруг детали для подготовки сопла к печати детали

10.3 — Количество колец выдавливания пластика вокруг детали.

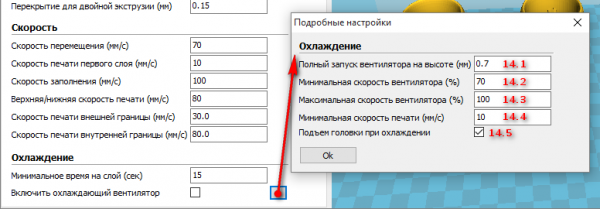

Охлаждение детали

14.1 — На какой высоте включать охлаждение детали.

14.2 — Минимальная скорость вентилятора охлаждения.

14.3 — Максимальная скорость вентилятора.

14.4 — Ограничение минимальной скорости укладки нити.

14.5 — Отводить сопло от детали для лучшего остывания. Время после которого отводить сопло настраивается в Подробные настройкиОхлаждениеМинимальное время на слой (сек.).

Заливка

5.1 — Делать заливку верхнего слоя. Для печати пустых и открытых деталей (вазы, стаканы).

5.3 — Процент перехлёста нитей. Для лучшего сцепления нитей между ними.

Поддержки

9.1 — Структура поддержек:

Grid — решётка, Lines — линии. Легче удаляется.

9.2 — Угол наклона поверхности, при котором начинают формироваться поддержки. Ставлю 60 градусов.

9.3 — Плотность структуры поддержек, в процентах.

9.4 — Расстояние от стенок детали до поддержек по осям XY. Чем меньше, тем труднее удалить поддержки.

9.5 — Расстояние от нижней поверхности детали до поддержек по оси Z.

Кайма (Brim) — Увеличение площади соприкосновения детали и стола

10.1 — Ширина поля, в линиях нити.

Подложка (Raft) — нужен для печати деталей с маленькой площадью касания со столом

10.2 — Настройка параметров Raft

Исправление ошибок 3D модели

15 — Автоматическая коррекция некоторых ошибок 3D модели

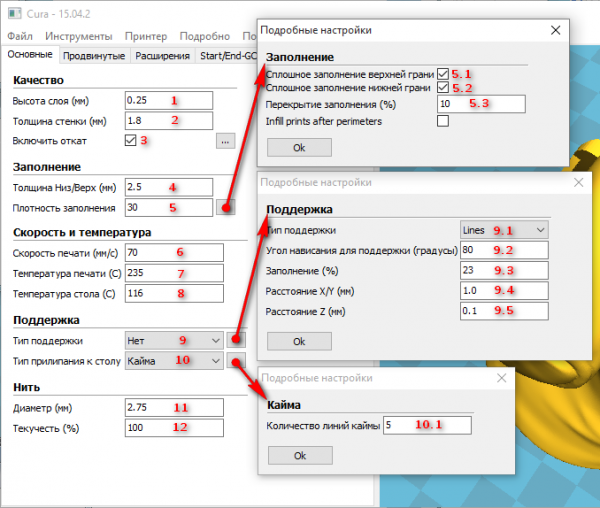

Дополнительные меню на вкладке «Основные» повторяют настройки из «Подробные» настройки

Дополнительная меню на вкладке «Продвинутые» повторяет настройки из «Подробных настроек»

Сохранение настроек в файл и восстановление

Манипуляции на рабочем столе

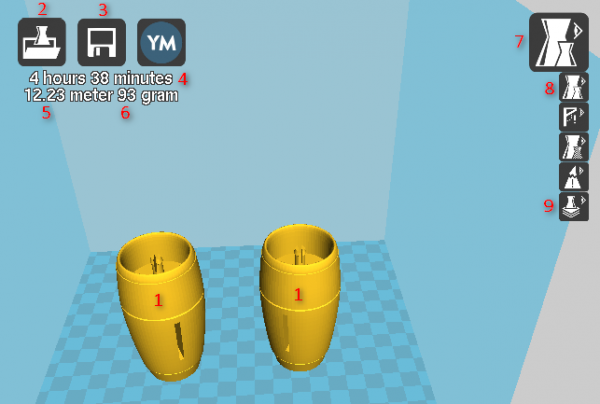

Окно рабочего стола

1 — Вид детали на рабочем столе.

2 — Загрузка файла и добавление 3D модели на рабочий стол.

3 — Запуск печати на 3D принтере или сохранение G-кода программы на SD карту или на жёсткий диск, для автономной печати с SD карты.

4 — Расчётное время печати детали.

5 — Расчётная длина прутка для этой детали.

6 — Расчётный вес детали со всеми дополнительными структурами.

7 — Варианты просмотра детали.

8 — Просмотр загруженной 3D модели детали.

9 — Послойный просмотр детали со всеми дополнительными структурами.

1 — Послойный просмотр детали со всеми дополнительными структурами.

2 — Общее количество слоёв детали.

3 — Просматриваемый слой.

4 — Внутренняя структура заполнения.

5 — Структура поддержек.

6 — Внешний вид юбки, со всеми настройками.

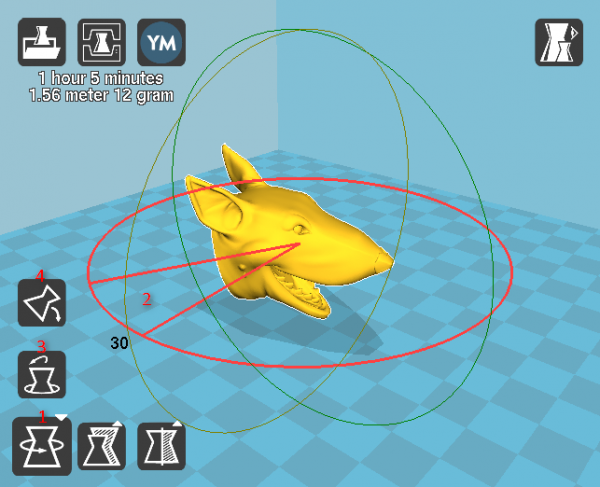

Поворот детали по осям

При щелчке левой кнопкой мыши по детали на рабочем столе, в левом нижнем углу появляются пиктограммы:

1 — Поворот детали по оси. Тянем левой кнопкой мыши выбранную ось.

2 — Отображается угол поворота.

3 — Сброс в исходное положение.

4 — Выравнивание нижней плоскости детали, относительно рабочего стола.

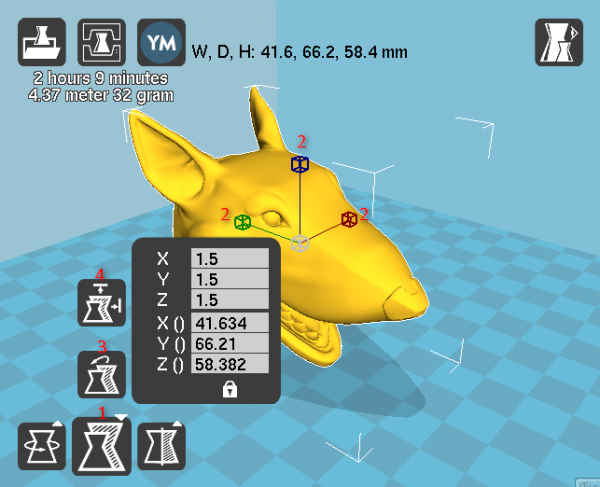

Изменение габаритных размеров детали

1 — Пиктограмма изменения габаритов.

2 — Тянем с зажатой левой кнопкой мыши, для изменения габаритов детали.

3 — Сброс изменений.

4 — Максимальные габариты.

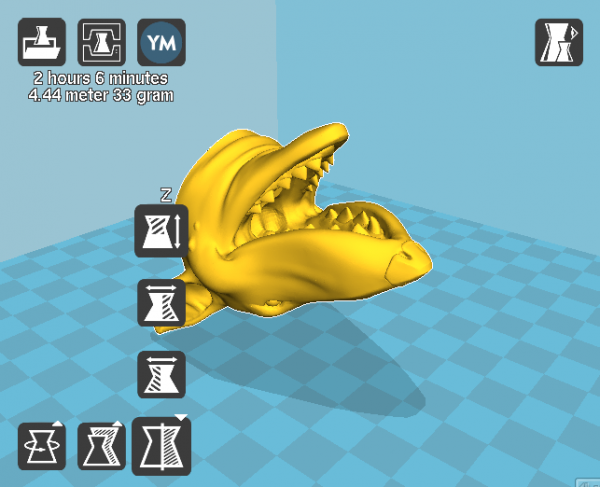

Отражение детали в плоскостях

Перед печатью

Входим в настройки

Изменяем вид интерфейса

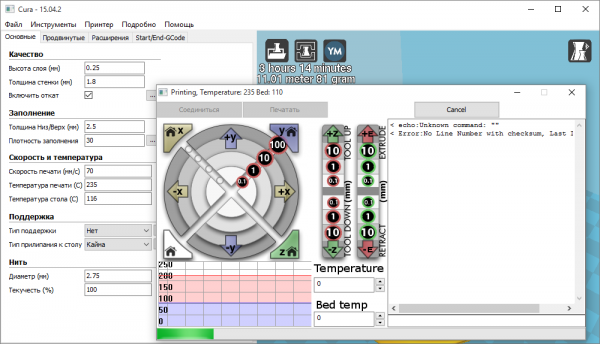

Интерфейс программы Cura в стиле программы Pronterface, во время печати.

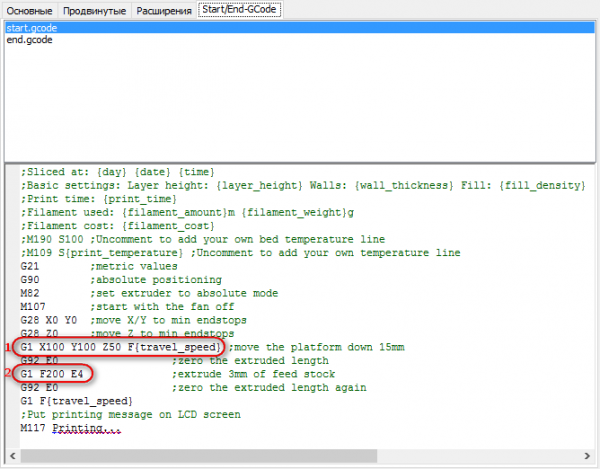

Изменяем стартовый G-код

1 — Здесь мы можем поменять координаты XYZ начального выезда сопла над столом

2 — Здесь настраиваем количество выдавливаемого пластика (E). Положительное значение — выдавить, отрицательное — втянуть. Выдавливание нужно для наполнения сопла расплавом перед печатью, чтобы не было пробела в начале печати.
Этот код вставляется в начале каждой программы.

Источник: www.ink-market.ru

Запуск 3Д принтера на базе Cura

В этой статье я опишу как быстро запустить печать на 3Д принтере с SD-карты на Cura.

Настройки принтера в Cura

1. В первую очередь необходимо скачать сам слайсер Cura. Слайсер — это такая программа, которая преобразует Вашу 3Д модель в G-код команды, которые дают указания 3Д принтеру с какой скоростью и в какое место координатного стола ему двигаться.
2. После того, как слайсер запущен, необходимо произвести первичную настройку.

В верхней панели выбираем пункт Settings -> Printer -> Manage Printers -> Add -> Custom -> Custom FDM Printer

Жмем «Add printer». Появится такое окно:

Задаем следующие параметры:

1. X (width) — ширина стола 3Д принтера
2. Y (depth) — глубина стола 3Д принтера
3. Z (height) — высота
4. Build plate shape — форма стола (квадратная или эллиптическая)
5. Heated Bed — да, почти у всех стол с подогревом.
6. GCode Flavor — тип G кода. Из тех принтеров, на которые я делал обзор этот RepRap (Marlin).
7. Xmin, Ymin, Xmax, Ymax — это отступы от краев стола. Чтобы экструдер дальше этих значений не заходил.
8. Gantry Height — Cura может печатать не послойно сразу все модели на столе, а по очереди. Одна из проблем при таком подходе — это возможность столкновения экструдера и напечатанной детали. 99999999 — означает, что проход закрыт, ну а если вам нужен этот режим, то вам нужно измерить расстояние от сопла до Y рельсы.
9. Nozzle Size — диаметр сопла. Чаще всего 0.4 мм. Как правило, он указан на самом сопле. Если Вы меняете сопло, то не забудьте здесь же в настройках изменить этот параметр.
10. Start Gcode — начальный Gcode
11. End Gcode — конечный Gcode.

Настройки печати в Cura

Теперь снова в основном верхнем меню нажимаем File -> Open File.

Обратите внимание, что если вы не видите некоторых параметров — вам достаточно навести на какой-либо заголовок, например «Shell» и щелкнуть по шестеренке. Затем вы можете выбрать настройки которые должны отображаться на панели.

1. Layer height — толщина слоя должна быть 1/2 от диаметра сопла или меньше.
2. Wall thickness — толщина стенок. Актуальный параметр для деталей у которых плотность заполнения меньше 100%.
3. Top/Bottom thickness — толщина нижней и верхней частей. Актуальный параметр для деталей у которых плотность заполнения меньше 100%.
4. Infill density — плотность заполнения. Если вы хотите сделать деталь полой — то 0%. Если нужно более высокая прочность, то ставьте 35%. Обратите внимание, что деталь с заполнением 35% может быть прочнее детали с заполнением 100%.
5. Printing temperature — температура печати. Для PLA пластика я ставлю 220 градусов, для ABS — 250 градусов.
6. Diameter — диаметр нити. У большинства — 1.75 мм.
7. Flow — поток. Обычно 100%. Если потока пластика не хватает, то этот параметр увеличивают. Я пользовался этим параметром один раз для TEVO Black Widow. там стоял редуктор 1 к 2, а в прошивке китайцы забыли отредактировать параметр. Собственно пришлось flow на 200% поставить.
8. Enable Retraction — ретракция. После печати в каком-то месте и при переходе ндля печати на другое место желательно убрать пластик. В этот момент подача пластика идет в обратную сторону. Это и есть ретракция.
9. Print Speed — скорость печати. Обычно на бюджетных принтаках ставят 60 мм/с, я ждать долго не люблю, пожтому на своих Prusa I4 ставлю 150 мм/с
10. Outer wall speed — с корость при печати внешних слоев. А вот на внешних слоях я скорость уменьшаю до 100 мм/с, чтобы деталь выглядела аккуратнее.
11. Top/Bottom Speed — печать нижних и верхник слоев — также уменьшаю до 100 мм/с.
12. Travel Speed — скорость перемещения из одной точки печати в другую точку печати. Я ставлю 150 мм/с.
13. Initial Layer Speed — печать первого слоя. Вот здесь желательно поставить поменьше скорость. Я ставлю скорость 30 мм/с.
14. Enable Print Cooling — для Pla пластика ставим галочку, для ABS обдувать пластик не нужно.
15. Generate Support — генерировать ли поддержки или нет.
16. Build Plate Adhesion Type — тип вспомогательного слоя.

1. Skirt — юбка. Это печать небольшой окантовки вокруг детали. По сути нужна если просто хотите, что перед началом печати нормализовался поток пластика.
2. Brim — то же, что и юбка только примыкает к детали. Я его ставлю для высоких деталей с маленькой площадью, для того, чтобы эту самую площадь увеличить.
3. Raft — это несколько вспомогательных слоев. Уже на этих слоях буть строиться непосредственно сама модель. С Rafta проще отдирать модель. Я им пользуюсь весьма редко.

3Д печать

Собственно все, теперь сохраняем G код на SD карту и вставляем в принтер. Если есть вопросы — спрашивайте
