С помощью DIS можно увидеть дилерские диагностические карты неисправностей. Система позволяет поэтапно проверять при конкретной проблеме все необходимые места, куда стоит заглянуть. DIS уникален, по сравнению с другим программным обеспечением ОЕМ (от англ. Original Equipment Manufacturer, самостоятельный производитель оборудования) — производитель, включающая в свой продукт компоненты от других компаний.
Система DIS была разработана инженерами BMW , как средство для компьютерной диагностики. В оригинале эта программа работает в UNIX системе. Существует большое кол-во сложного и дорогого оборудование которое работает в UNIX системах.
Данный факт относится и к системе диагностики BMW. Но мы живем в мире современных технологий и в настоящее время использование DIS системы вместе со специальным оборудованием на платформе Windows XP стало возможным.
Программное обеспечение работает только с диагностическим оборудованием.
Отдельно использовать программу, как информационную базу по поиску неисправностей не возможно.
Как установить DIS

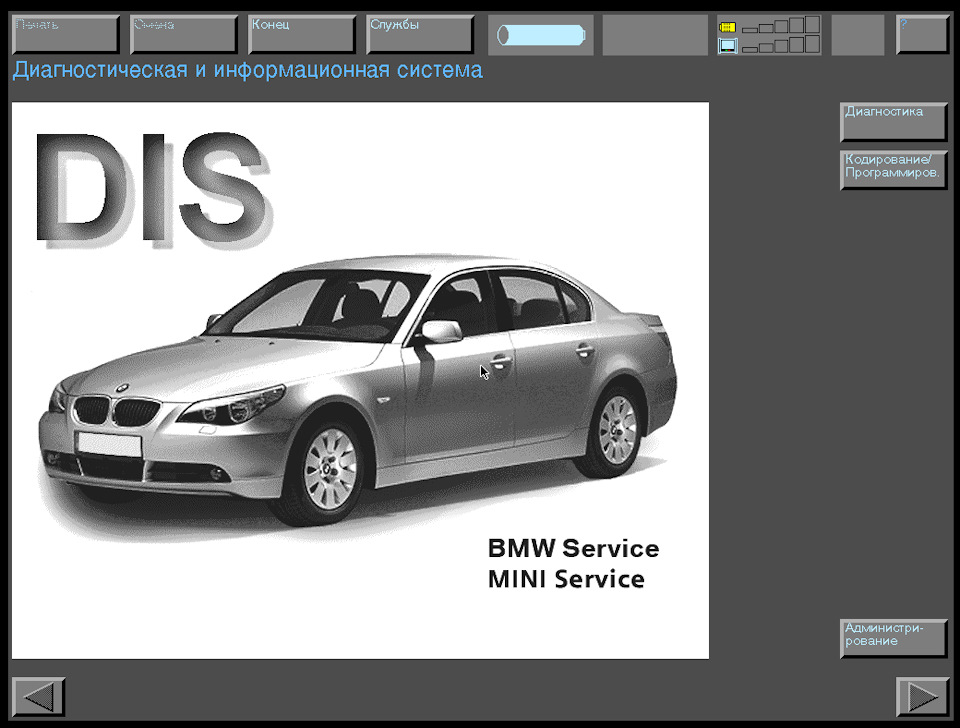

Первоначальный вид программы DIS
Системе необходимо время для автоматической идентификации автомобиля. Также есть возможность выбора автомобиля вручную.
После того как автомобиль идентифицирован, можно приступать к диагностике систем, установленных на автомобиле.
- Идентифицировать ЭБУ
- Считать память неисправностей
- Стереть память неисправностей
- Считать физический аппаратный адрес
- Вывести текущие данные
- Адаптация, базисные настройки, инициализация
План проверки отдельных компонентов по выбранной неисправности.
Последовательность выполнения анализа неисправностей
И вот теперь по пунктам, делая шаг за шагом можно выявить неисправность, следуя четким рекомендациям системы DIS .
К выше сказанному добавим, что автомобиль марки BMW достаточно не простой по своей конструкции и их ремонт с обслуживанием требует специальных навыков.
Не стоит делать поспешных выводов и разбирать весь автомобиль для выявления неисправности.
Пример:
Автомобиль BMW 645 , проблема пропуски зажигания второй цилиндр.
Рекомендации DIS: проверить форсунки, компрессию, подсосы воздуха и прочее. Ближе к концу плана проверки предлагают поменять местами катушки зажигания, например со второго цилиндра на первый, а с первого на второй. Если проблема в катушке зажигания, то неисправность должна перейти на первый цилиндр. Естественно логично поменять катушки местами сразу и не лезть туда, куда советует DIS . Вот такой BMW «ляп».
Такая манипуляция с катушками привела к положительному результату без лишних движений. Было бы хуже если ситуация не изменилась.
В общем, что хотим сказать. Необходимо тщательно обдумывать все действия по поиску неисправности и получать результат от своей работы. А где результат, там и благодарность от клиента.
www.diagauto.ru
работа программы dis по ads протоколу
Материалы по теме:
- INPA и Rheingold, какую из двух программ выбрать для кодирования и программирования ЭБУ BMW
- Как выбрать правильный файл .PRG в Ediabas для BMW F-серии
- Загрузка и установка программного обеспечения INPA для программирования устройств BMW F серии Fxx
Источник: www.autoscaners.ru
Формат файла DIS — описание, как открыть?
Файлы формата DIS открываются специальными программами. Существует 2 типа форматов DIS, каждый из которых открывается разными программами. Чтобы открыть нужный тип формата, изучите описания файлов и скачайте одну из предложенных программ.
Чем открыть файл в формате DIS
Тип файла: DisSharp Project File Разработчик: NETdecompiler.com Категория: Разработка ПО
Файл проекта, создаваемый DisSharp (также встречается как Dis#), приложения-декомпилятора .NET. Хранит декомпилированный проект, который включает в себя информацию декомпилированного исходного кода. Применяется для сохранения результатов декомпилированных файлов .EXE и .DLL.
Чем открыть файл в формате DIS (DisSharp Project File)
| NETdecompiler.com DisSharp |
Тип файла: Oracle Discoverer Workbook Разработчик: Oracle Категория: Файлы электронных таблиц
Файл, создаваемый программой крупноформатных таблиц Oracle Discoverer. Хранит рабочий журнал, который может содержать разнообразные заполненные крупноформатные таблицы, называемые рабочими таблицами. Применяется в целях создания бизнес-отчетов и анализа.
Discoverer часто используется для запроса и извлечения данных из реляционных баз данных, а также анализа данных крупноформатных таблиц.
Чем открыть файл в формате DIS (Oracle Discoverer Workbook)
| Oracle Discoverer |
Источник: www.azfiles.ru
Установка и настройка DIS
Продолжаем настраивать ПО для диагностики E-серий, начало тут.
Для работы диагностической системы DIS, необходима установка одной из версий VMWare Player.

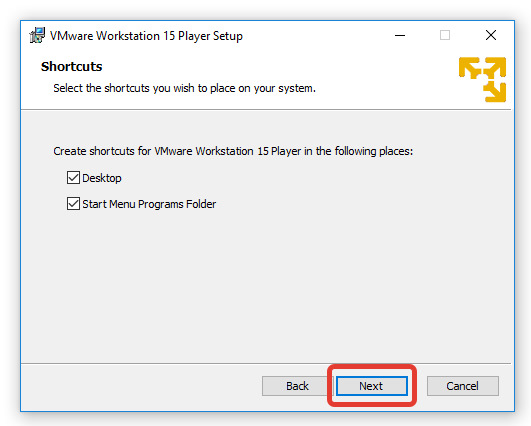

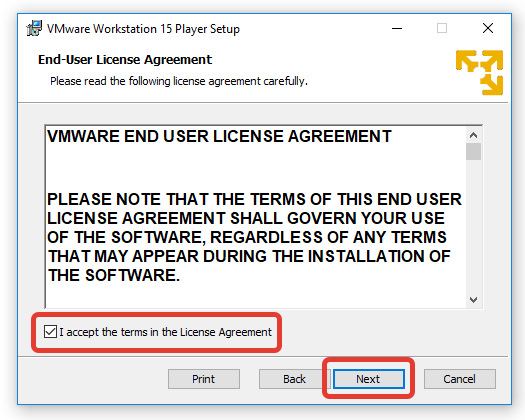

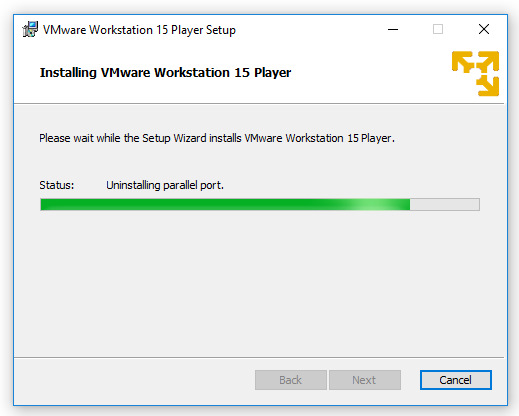

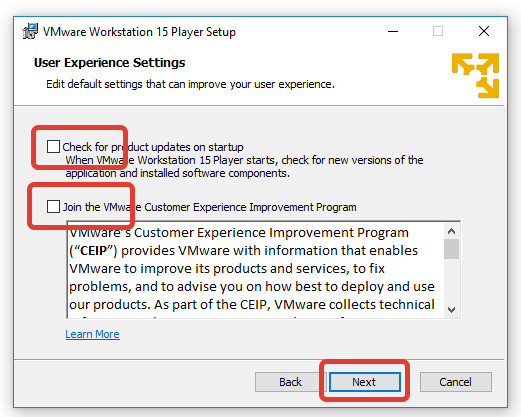

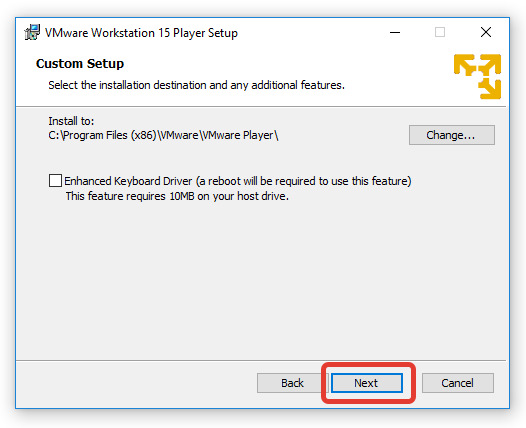

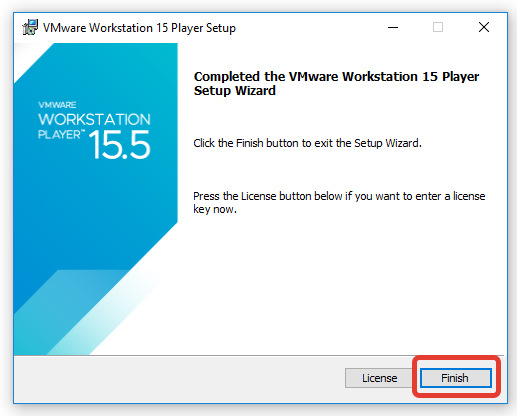

Далее показан процесс установки на примере VMWare Player версии 15:

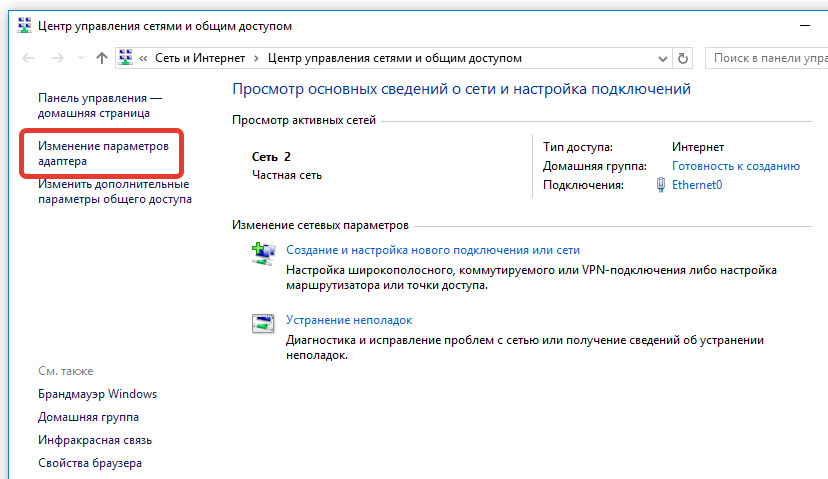

После установки VMWare Player, заходим в Центр управления сетями и общим доступом – Изменение параметров адаптера:

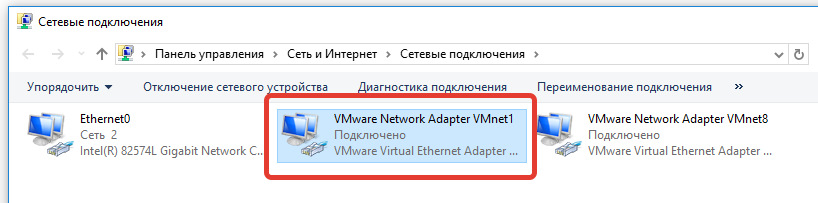

Находим появившийся VMware Network Adapter VMnet1:

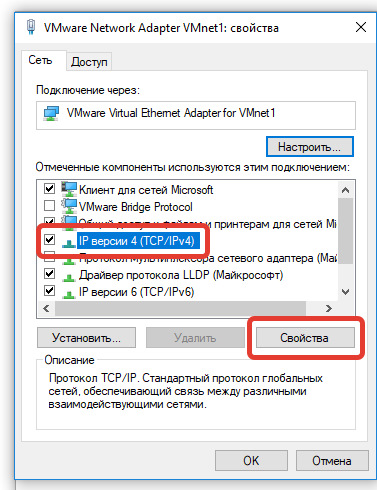

заходим в его Свойства – Протокол TCP/IPv4 – Свойства:

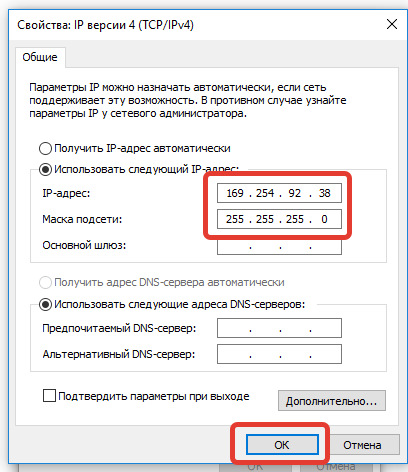

и прописываем адреса как на картинке:
Приступаем к извлечению образа виртуальной машины. Для этого запускаем файл DIS v57+44.exe (он находится внутри ранее скачанного нами архива) от имени Администратора, ждём распаковки всех файлов, они появятся в C:DIS
Для работы DIS нужна версия Ediabas 6.4.7, а INPA, которую мы установили ранее работает с версией 7.3. Можно каждый раз менять содержимое папок Ediabas, но мы пойдём на хитрость и автоматизируем процесс подмены.

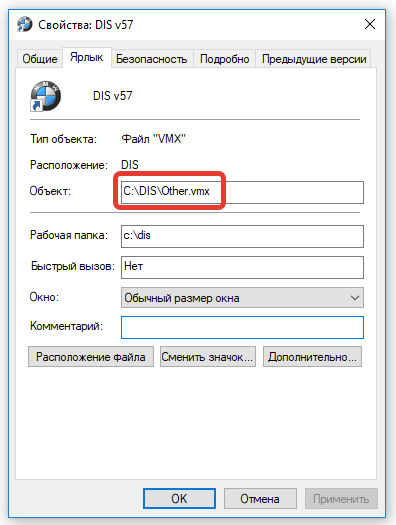

После распаковки файла DIS v57+44.exe на рабочем столе появится ярлык DIS v57, он ведёт на файл виртуальной машины (.vmx):

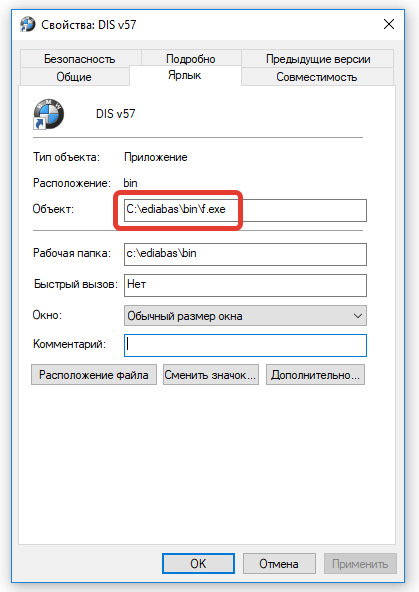

Если его запустить, DIS загрузится, но без Ediabas 6.4.7 не сможет найти интерфейс подключения к машине. Поэтому идём в меню Пуск — BMW Standard Tools и там находим ярлык с таким же названием DIS v57, но вести он будет уже не к файлу .vmx, а к файлу f.exe:
При его запуске у нас произойдёт смена Ediabas версии с 7.3 на 6.4.7, запустится NETMAN Server и виртуальная машина.

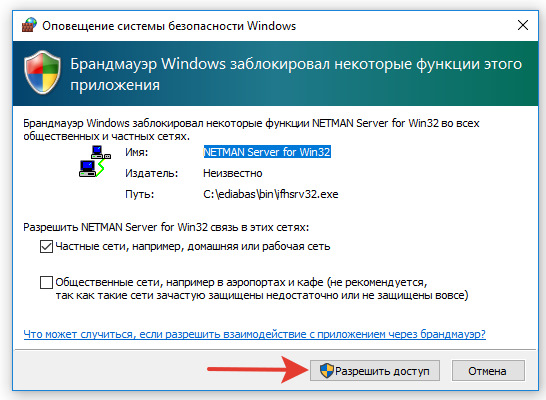

Разрешаем доступ для всех новых процессов:
После загрузки получим работающую систему, можно приступать к диагностике:
Полный размер
Важный момент: для выключения DIS используем тот же ярлык DIS v57, ведущий к файлу f.exe.
Да-да! Закончили работу с DIS, не просто выключаем VMWare Player, а запускаем ярлык и всё произойдёт в обратном порядке: замена Ediabas, остановка NETMAN Server и штатное уведомление VMWare о завершении работы виртуальной машины, вот здесь уже можно нажать Power off.
Если этого не сделать, а выключить виртуалку вручную, то у нас в рабочей папке останется Ediabas версии 6.4.7, с которым не будут работать ни INPA, ни утилиты кодирования и прошивки, установленные нами ранее.
