В заметке разговор шел про технологию BIMи про необходимость ее освоения всеми участникам проектного бизнеса. Конкретный инструмент — программный комплекс, в котором будет создана цифровая модель — это дело либо привычки разработчика, либо технической политики проектной организации.
Ниже разговор пойдет про Renga .
Renga или ХХХ? Какой продукт лучше?
Словесные баталии о том, какое ПО лучше или хуже бессмысленны. Часто преимущества и удобства конкретного продукта являются результатом истории пользователя. Любые методы разработки могут быть освоены, если они позволяют реализовать требуемый функционал. Удобно или неудобно — это субъективно.
А функционал разработчики активно дорабатывают в соответствии с насущными потребностями пользователей. Быстро или коротко, но время на пляски с бубном сокращаются.
Пользователь уровня «эксперт» сможет обойти любые ограничения, используя костыли или стороннее ПО для решения потребной задачи. А применяя навык «волшебное программирование» даже написать свою надстройку. Комплект разработчика доступен на сайте продукта.
Процесс создания проекта дома в программе Renga Architecture за 5 минут
Если говорить о текущем моменте, то Rengaобладает как минимум одним важным преимуществом — это отечественный продукт, который не планирует покидать Российскую Федерацию. А еще его можно для некоммерческих целей, например, личного обучения — скачать и использовать бесплатно.
Позволяет сохранять проекты в формате IFC (открытый международный формат для информационных моделей зданий), который предполагается использовать как базовый при обмене BIM-моделей в нашей стране, в том числе для передачи их в государственную экспертизу.
Что и как устроено в Renga
Вообще для освоения Renga пользователю предлагается достаточное количество методических материалов, как от разработчиков, так и от энтузиастов. На момент написания заметки разработчик проводит ежегодное бесплатное обучение в рамках Зимней школы . В-принципе, в сети можно найти записи уроков оттуда.
По моему мнению, чтобы осмысленно разбираться с инструментами Renga, первоначально необходимо выполнить пример из справки. А затем дополнять полученные знания теорией и приемами работы из сторонних ресурсов.
Также рекомендую для ознакомления иллюстрированный Букварь Renga .
Renga — это классическое объектно-ориентированное приложение (ООП). Проще говоря, внутри существуют различные информационные сущности (классы), экземпляры которых становятся объектами проекта. Напоминаю, что класс — это структурированный набор информационных полей (свойств класса) и доступных алгоритмов его использования (процедур и функций). А еще классы могут наследовать друг друга, создавая сложную иерархию, которая обеспечивает общие свойства и общее поведение для различных объектов.
Если вы не знакомым с программированием, это может звучать непонятно. Можно обратиться к логике. Класс — это понятие, то есть обобщенное представление, например, об автомобилях, имеющих двигатель, раму, кузов, способных перемещаться с определенно скоростью. А экземпляр класса — это предмет, конкретный автомобиль, на котором вы каждый день добираетесь из дома на работу и обратно.
Учебный коттедж: Renga #1 (построение осей)
Зачем я пишу об этом. Для инженерной программы важно, кто разрабатывает концепцию работы в системе. Кто принимает решение, как будет реализована та или иная функция. Импортный софт грешит тем, что последнее слово остается за инженерами, его пользователями. Аспекты программной реализации часто маскируются под привычные ему инструменты реального мира.
По многим моментам видно, что функционал Renga разрабатывается в первую очередь программистами. А как известно, чтобы победить суслика, нужно думать, как суслик.
На рисунке ниже я попробовал субъективно сгруппировать основные идеи Renga.
Источник: dzen.ru
Renga
Renga — продукт от российского производителя для разработки проектов в трехмерном пространстве архитектурного и строительного направления. Система предназначена для различных конструкторских отделов, небольших бюро, маленьких и средних мастерских, а также крупных промышленных организаций.
Цена: 55000 рублей
Заказать —> Заказать
3D-проектирование
Система Renga позволяет осуществлять импорт/экспорт проектных данных модели во многие форматы данных, среди которых BIM-формат IFC
Renga способна сохранять результаты в форматах .ifc, .dxf, что позволяет использовать трехмерные и двухмерные данные проекта на всех этапах коллективной работы над проектом. Информационный обмен со сметами и сохранение данных в форме таблиц достигнуты при помощи формата .csv. Через импорт формата .c3d осуществляется взаимосвязь с КОМПАС-3D и технологией MinD.
Система для проектирования конструктивной части зданий/сооружений
При помощи системы проектирования Renga Structure проектировщики и инженеры-конструкторы могут получать различные информационные модели строений, а также разнообразные чертежи: КЖ, КМ, АС, КЖИ.
Работа в системе весьма удобна, так как во время разработки модели можно легко заполнить данные по армированию изделий или размещению отдельных конструкций из металла. Это позволяет значительно экономить время проектировщика во время работы и созданию необходимых чертежей. Помимо этого, в системе можно делиться данными с иными разработчиками модели. А отличная производительность программы позволяет легко трудиться над масштабными проектами, при этом, не ухудшается качество трехмерных моделей.
Автоматическое армирование монолитных железобетонных конструкций
Многообразие стилей системы, касательно армирования, помогает создавать различные Ж/Б изделия соответствующие СП, а также ГОСТу.
Для того чтобы назначить армирование необходимо выбрать нужную конструкцию, к примеру, балка и система выдаст возможные варианты расположения арматуры в изделии. А также пользователь может сам назначить нужное ему армирование при помощи инструмента «Стиль армирования». Все это значительно упрощает работу по проектам.
Усиление проемов и отверстий
В системе Renga разработан и внедрен уникальный инструмент, который может автоматически назначать армирование для всевозможных проемов и отверстий.
Обязательный элемент любого строения – это усиленные арматурой проемы для дверей, окон и т.д. В нашей системе можно применять этот важный элемент в автоматическом режиме. Армирование будет надежно закреплено за своим местом в проекте и, при различных манипуляциях, будет перемещаться вместе с проемом.
Еще один необходимый инструмент – «Стили сечений балок или колонн» позволяет работать над усилением элементов из металлопроката (выбирается нужное сечение и применяется к месту усиления).
Армирование одиночными стержнями
К вышеперечисленным возможностям по армированию можно добавить еще одну интересную и необходимую особенность: дополнение отдельных стержней арматуры.
Данное внедрение позволяет детально проработать любой армированный элемент модели для усиления или соединения с близлежащими элементами, а также создать дополнительные детали (хомуты, петли, скобы и прочее). Благодаря одиночному армированию стержнями в Renga Structure появилась возможность создавать изделия из арматуры как плоского, так и пространственного характера. Помимо прочего, команда имеет объект привязки, что значительно упрощает работу.
Работа с металлопрокатом
В нашей системе можно самостоятельно воссоздавать требуемые параметры металлопроката, что снимает с пользователя зависимость от неполных баз данных или справочников.
При помощи редактора стиля или мини-САПР можно с нуля создать абсолютно новый элемент, при этом, данная работа не займет много времени, все настроено для максимально быстрой и удобной работы. А созданную деталь можно транспортировать в любой другой проект и даже перенаправить своим коллегам.
Маркировка
Каждый элемент трехмерной модели можно с легкостью промаркировать.
Система Renga имеет возможность применять маркировку, как к отдельному элементу, так и к группе элементов разрабатываемой модели. А каждая промаркированная деталь именно так и отразиться в других документах: в ведомостях, чертежах, отчетах и т.д.
После того, как разработчик промаркировал изделия, у него появляется новый инструмент, который позволяет сортировать и изменять детали по марке, а это существенно снижает трудозатраты на различные манипуляции: модифицировать детали можно сразу группами.
Связь с расчетными комплексами
Любые данные по проектируемому объекту можно в любой момент передать в специальные комплексы по расчетам.
Готовую трехмерную модель, разработанную в системе Renga Structure можно экспортировать в комплекс по расчетам нагрузок, использовав формат .ifc. Анализ будет проводиться в полном объеме, так как доступны будут не только отдельные конструкции, но и примененные материалы.
Экспорт проекта можно организовать не только в трехмерном виде, но также и в плоской проекции.
Дальнейшие разработки по улучшению системы будут направлены на организацию двусторонней связи продукта Renga с другими комплексами по расчетам.
Компоновка чертежей
В системе Renga Structure присутствует отличный режим под названием «Чертеж», который позволяет редактировать и подготавливать полноценные чертежи в соответствии с СПДС.
Для того чтобы подготовить чертеж нужно разместить имеющиеся виды и нужные таблицы на общем рабочем поле, откорректировав их по масштабу. В системе есть возможность создавать чертежи по строгим правилам СПДС, а также по любым другим требованиям, к примеру, для зарубежных клиентов.
Любой чертеж можно изменить «от руки» дополнив недостающие элементы.
Единая платформа для инженера-конструктора и архитектора
Коллективная работа в проектировании всегда эффективнее. Данный момент учтен разработчиками системы Renga.
Коллективный труд заключается в том, что каждый из разработчиков имеет доступ к общему информационному полю по проекту. Но при этом, возможность работать с инструментами у каждого пользователя ограничена только своей специализацией. Архитектор работает только над своей частью проекта, а конструктор – над своей.
Но если работа ведется индивидуально, то конструктор, естественно, может создавать модель здания, как архитектор, и одновременно работать, к примеру, над армированием конструкций.
Обмен данными
Специально, чтобы система не оказалась изолированной от других похожих систем, наши разработчики внедрили функцию импорт/экспорт, при помощи которой можно работать с различными форматами.
Некоторые форматы, с которыми возможна работа в системе Renga:
Информационное моделирование (BIM)
Любую информационную модель, разработанную в Renga Structure можно использовать и при других условия жизненного цикла строения.
Во-первых, модель можно применять в других расчетных программа для дополнительной обработки и получении данных.
А во-вторых, модель проекта информационного характера можно использовать на следующих этапах «жизни» строения:
- закуп материалов и конструкций для строения;
- проведение строительных работ;
- весь эксплуатационный период;
- ремонтные работы;
- снос здания.
Источник: ntpc.ru
Renga Architectural
Renga – Renga is a BIM system for the architectural, structural design and MEP engineering of buildings.
The products of Renga Software are intended for integrated design: the information model of a construction object created in the Renga system can be used in other stages of its life cycle.
Key features and benefits

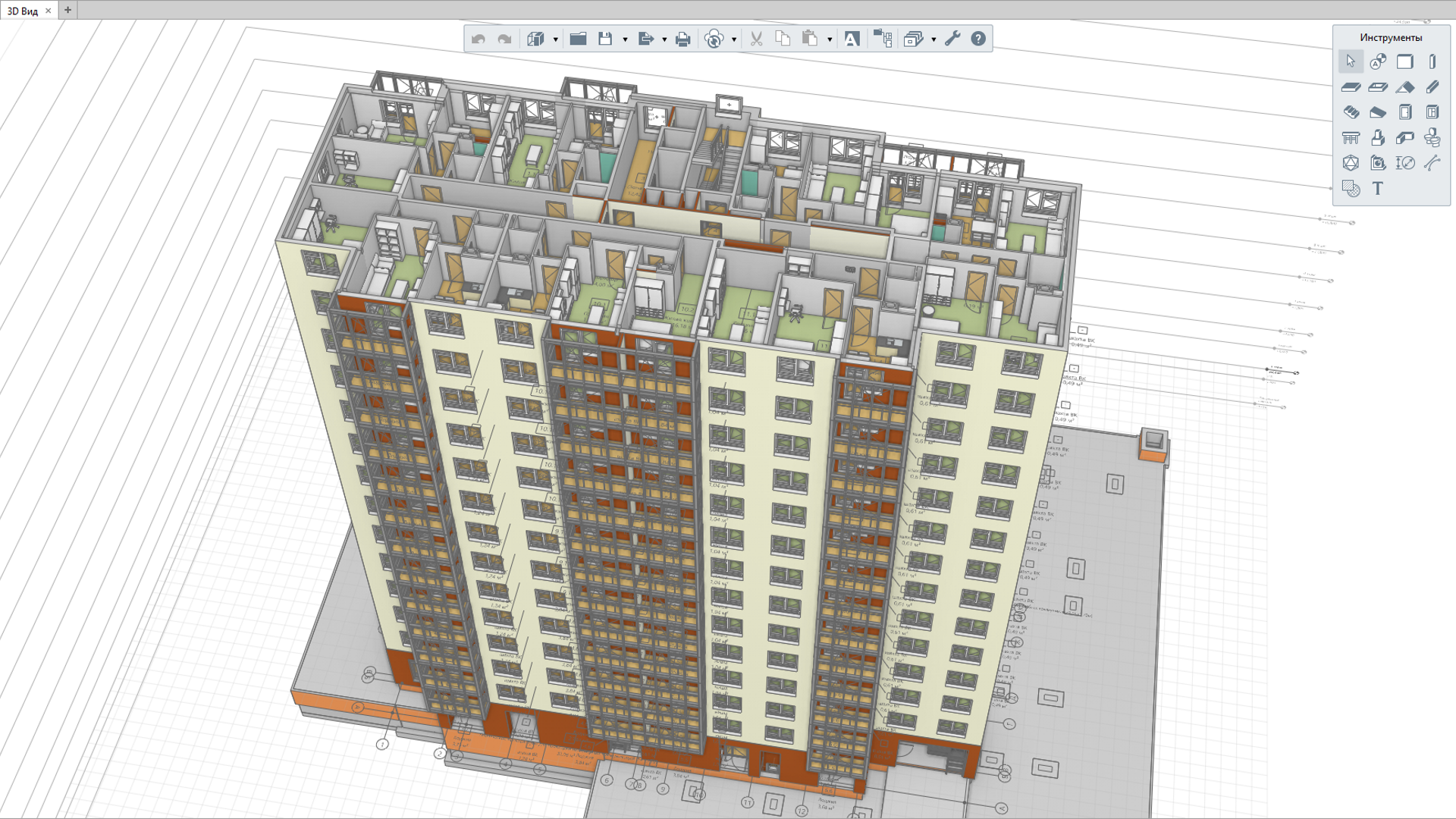

Creating a Sketch. Conceptual Design
At the first stage of design, the project architect needs a tool to create a quick and easy conceptual prototype of a future building.
The Renga BIM system is based on two general principles: designing in 3D space (for enhanced visualization) and using intuitive, context-based interface (for simplicity of interaction with the 3D model.
An architect can create a building in the 3D view, using object tools like walls, beams, windows, etc. You can also switch to the 2D drawing plan at any moment and continue the creation of 3D modeling in that view.
A lot of specialists have already appreciated this approach and have found the Renga software operating speed to be a great deal higher compared to other software.
Figure 1: Creating a Sketch. Conceptual Design
Detailed Architectural and Space Planning
For more detailed model architecture Renga provides tools for fast object creation and editing in a Styles, Assembly and Profile Editor.
In only minutes you can create your own customized window style or door style, place in horizontal or vertical mullions, assign structural material, define the type of frame opening, as well as set dimension of window frame, mullions and frames. You can assign the customized style to door openings of any forms and sizes.
You can use Assembly tool to create complex elements consisting of several objects. Renga standard elements (beam, stair, floor, etc.) make it easier to create exquisite objects such as a fancy stair run or an artisan railing. You can combine multiple objects by merging them into a single object with Assembly tool.
Custom Profile Editor allows you to define any parametric profile for beams and columns. Users can design a unique structure, by applying custom profiles or creating decorative elements like crown molding, baseboards, pilasters, etc.
Figure 2: Detailed Architectural and Space Planning

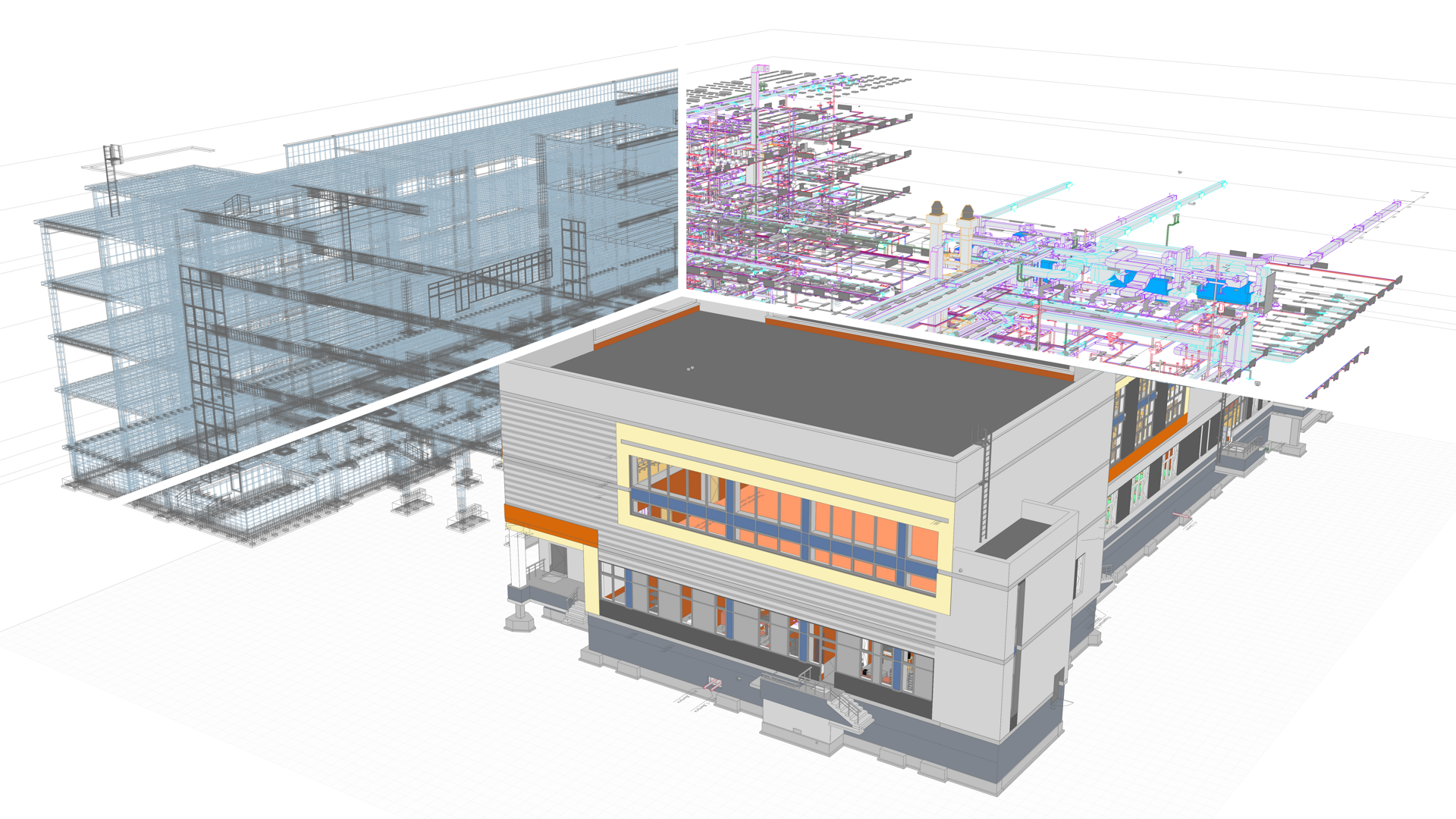

Worksharing in Renga
In the Renga BIM system, the architects and structural engineers work in a single environment with the same 3D model. Each member of the project team can track the changes their colleagues have made. This feature reduces the chance for discrepancies between architectural, structural and MEP models, validating the accuracy and consistency of the model. It also shortens the approval cycle.
It’s also extremely important to allow all the project stakeholders to work in a common data environment. If other team members create their part of project documentation using different software, they can validate it at the BIM model level by exporting data to an open file format IFC, or at the drawing level by exporting data to the DWG/DFX format. The change requests can be conveniently exchanged with between domains through data management system like Pilot-ICE.
Figure 3: Worksharing in Renga

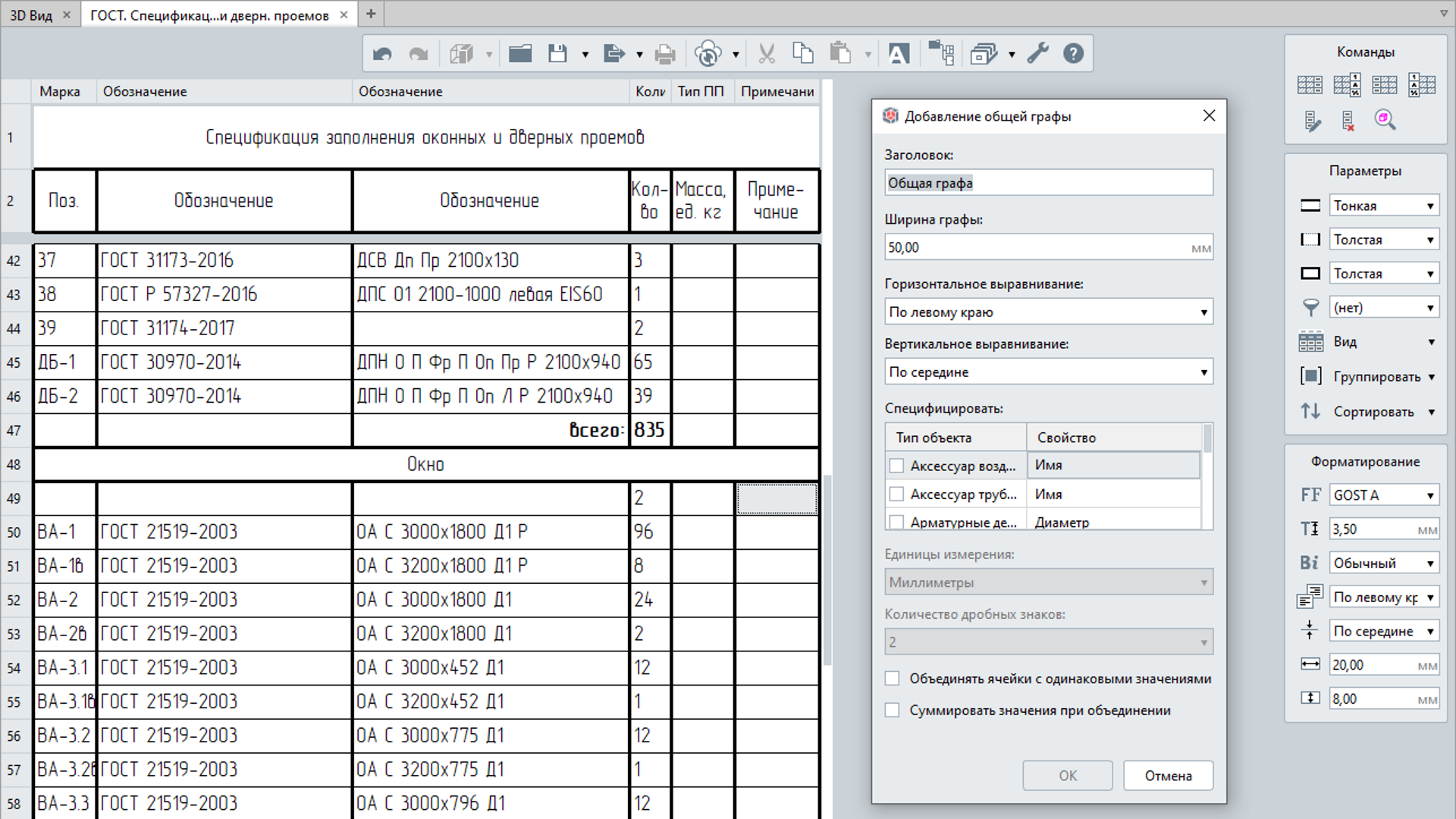

Automatic Recalculation of Schedules and Work Sheets
To perform accurate labor volume calculations and material quantity calculations, use the Schedule tool. It automatically collects object data and generates reports in a table format. In the event of changes to the 3D model, schedule recalculates automatically.
An architect can create their own customized schedules or use predefined templates. Standard templates are already defined in compliance with the Russian State Standards (GOST) – such as room schedule and window and door schedule. Architects can modify schedule views, group schedules by properties, apply filters, and add custom properties.

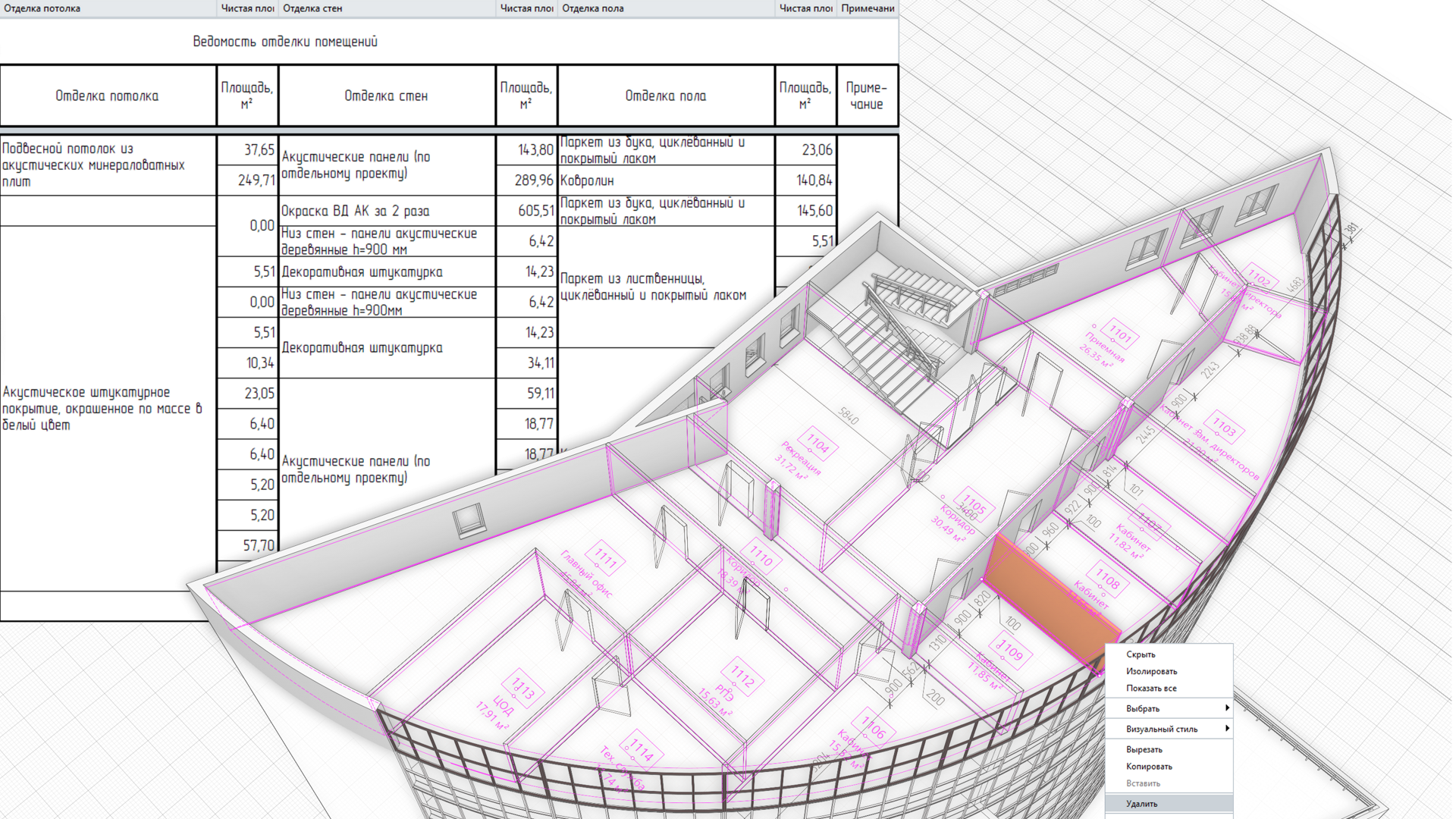

To calculate the correct volume of labor required for interior finish work, use the Interior Finish schedule template to automatically collect design data of rooms, including wall area, floor and ceiling area, baseboard length less openings in enclosing structures.
Figure 4: Automatic Recalculation of Schedules and Work Sheets
Impressive Project Presentation
If you want to impress your clients, you can easily create high-quality images of the model (renderings) by using a texture map and assigning materials. For this purpose, Pictorex Company developed the Artisan Rendering app which can be installed with Renga.
Additionally, you can export any information model to 3D graphics formats such as OBJ, DAE, or STL to perform rendering in popular products like 3Ds Max, Blender, Lumion, etc. Export your model in STL format and use a 3D printer to get an architectural 3D model to scale.
Apart from triangulation formats, Renga developers implemented feature for importing 3D models into solid geometry formats including C3D, JT, STEP, etc.
Take your clients on a virtual walkthrough tour inside a building using augmented reality glasses. Renga software establishes a link with the Occulus Rift VR Headset. Wearing this headset, you can behold the future building in 3D form and appreciate its design and engineering solutions. 3D SpaceMouse by 3D Connection Company is another gadget to use, if you want to take a walk through the model. Just like the VR Headset, it is integrated with Renga.
Figure 5: Impressive Project Presentation

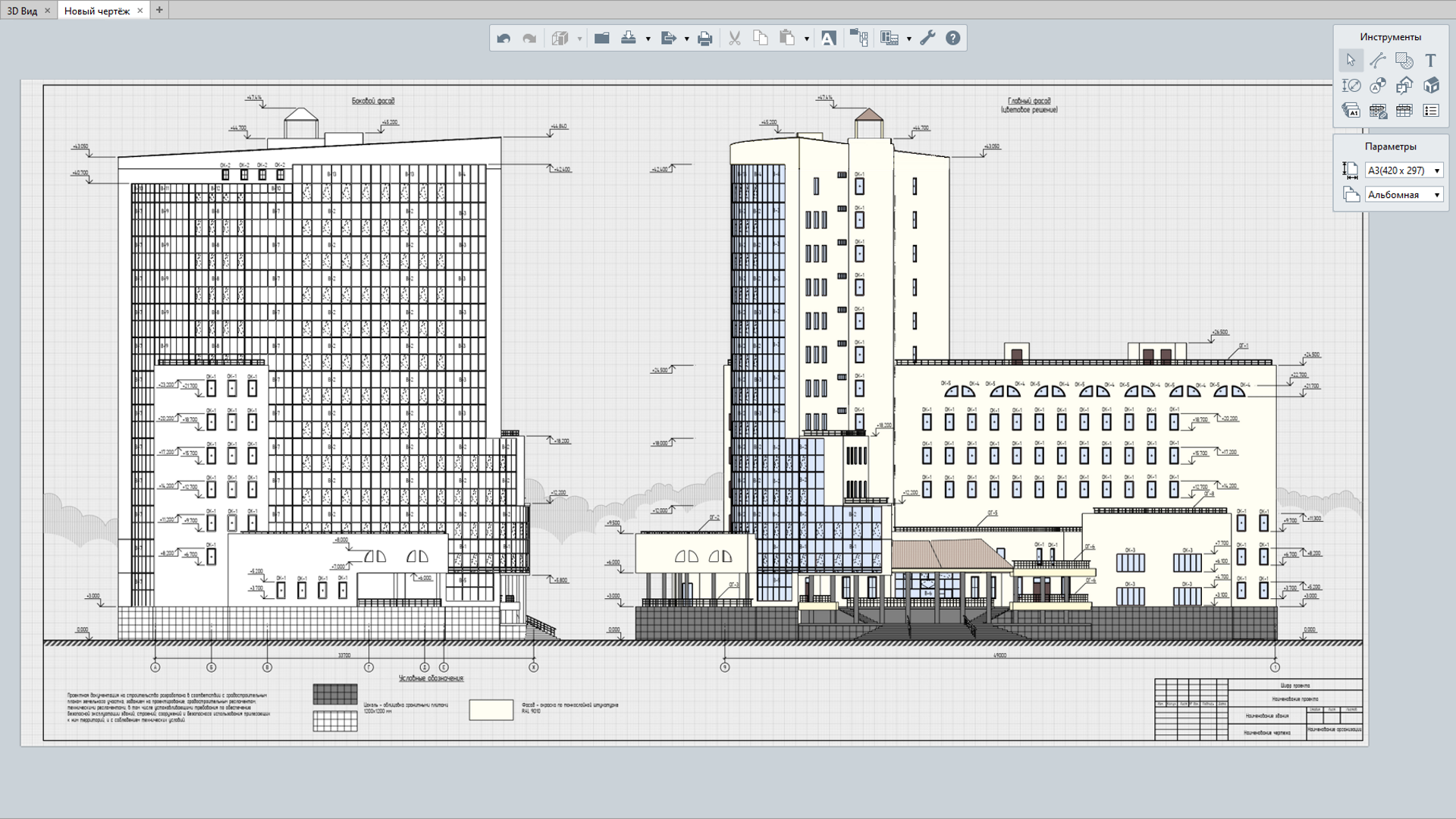

Document the Project
The built-in Drawing Editor allows to create project documentation. Editor is designed to take drawings generation automation to the maximum. Main views of the building (floor plans, elevations, sections) are checked out automatically right from the 3D model.
Production tools will help to create drawings in accordance with both Russian System of Design Documentation for Construction (SPDS) and the International Organization for Standardization (ISO).
Display styles allow setting the visibility and level of details for objects on drawings. Therefore, you can obtain several drawings from of one plan view, such as brickwork plan, equipment layout plan, emergency exit plan, beams and columns layout plan, etc.
Architects can export/import their drawings to the DWG/DXF formats to interact with other CAD systems such as AutoCAD.
On top of this, Renga developers implemented batch-exporting for drawings into PDF/DWG/DXF formats.
Figure 6: Document the Project
Quick Project Modifications
Changes may occur during any design development phase of a design project. The Renga BIM system provides architects with tools that can significantly reduce the cost of modifications.
Dimensions added by user would track changes made in the 3D model, whether it be a floor plan or a smaller element. If a user moves a partition or modifies the window height, any corresponding dimensions will recalculate automatically.
Spaces are always relative to their surrounding structures and areas. Modifications to room size on the plan will automatically recalculate floor, wall and ceiling areas.
Figure 7: Quick Project Modifications
Data Export for Analysis and Calculations
A BIM model created in Renga software contains not only 3D geometry, but also physical properties of construction materials (type of material, thickness, conductivity), interior finish types and elevation finish types.
This data along with a 3D model can be exported to analytical software solutions, where you can perform thermo-technical calculations of outer walls or daylight factor calculations.
To transfer the Renga BIM model to the analysis application you only need to export it to the IFC format.
Figure 8: Data Export for Analysis and Calculations
