В последнее время системы видеонаблюдения приобрели большую популярность. Линии видеоконтроля устанавливают повсеместно: в магазинах, офисах, домах, квартирах. Установку целостной системы можно доверить специалистам или выполнить своими руками. Для того чтобы подключить камеру видеонаблюдения самостоятельно, достаточно обладать определенными техническими знаниями. Известно, что для установки видеооборудования предусмотрена специальная схема.
Месторасположение и подключение камеры видеонаблюдения напрямую зависит от специфики помещения, в котором будет проводиться монтаж.
Например, в частном доме предполагается установка камер на улице. Для этого существуют определенные правила, и такое видеооборудование имеет свои особенности. Перед тем как выполнить подключение камер наблюдения, необходимо составить проект системы в целом.
Что необходимо для подсоединения видеокамеры?
Чтобы правильно подключиться к камере видеонаблюдения и получать качественное изображение, потребуются:
ВИДЕОНАБЛЮДЕНИЕ С ТЕЛЕВИЗОРА СО ЗВУКОМ НЕДОРОГО.КАК ПОДКЛЮЧИТЬ КАМЕРУ К ТЕЛЕВИЗОРУ.
- Соединительные кабели;
- Блок электропитания.
Для подсоединения аналоговой камеры чаще всего используют коаксиальный кабель. Его подключают к камерам видеонаблюдения, к регистратору или монитору. Кабель необходимо выбирать более качественный. Качество соединительного кабеля влияет на работу системы при удаленном расположении приборов.
Питание к регистратору или камере можно подвести любым соединительным проводом. При этом все оборудование будет получать электропитание от одного источника. Лучше всего использовать провод, который содержит и кабель питания. Подключение кабеля к видеокамере осуществляется с помощью выводных проводов или разъемов. Для работы устройства необходимо программное обеспечение.
Его выбор зависит от типа камеры, которая подключается к системе.
Процесс подключения аналоговых видеокамер
Чтобы подключить камеру наружного наблюдения, необходимо руководствоваться правилами, которые предусмотрены для установки внутреннего оборудования видеонаблюдения. Самыми распространёнными механизмами, которые подключают во многих линиях видеоконтроля, являются аналоговые видеокамеры (могут быть компактными). Аналоговые камеры содержат следующие разъемы:
- Красный – для подключения блока питания;
- Два RCA разъема (так называемые тюльпаны).
Разъемы RCA представлены двумя цветами:
- Разъем желтого цвета предназначен для передачи видеосигнала;
- Разъем белого цвета – для передачи аудиосигнала.
В зависимости от модели оборудования цветовая схема может отличаться. В качестве приемника видеоизображения может выступать любой монитор (телевизор).
Подключать камеру к монитору необходимо при помощи соединительного кабеля RCA в паре. Видеовыход от камеры необходимо подключить к видеовыходу телевизора, а аудиовыход подключается соответственно. Можно выбрать правый или левый аудиоканал. Классическая схема расположения проводов представлена таким образом:
- Красный провод видеоустройства является плюсом;
- Черный провод считается минусом;
- Желтый кабель обеспечивает подачу видеосигнала.
Схема подключения видеокамеры выглядит следующим образом.
Видеовыход соединяется с центральной жилой соединительного коаксиального кабеля. Плюс и минус подключаются соответственно. К противоположному концу кабеля прикручивается разъем RCA.
В последнее время в современном оборудовании чаще используются разъемы BNC.
Подсоединение видеокамер к компьютеру
При подсоединении механизма к компьютеру имеется возможность записывать полученную информацию на жесткий или съемный диск. Преимуществом является возможность программирования устройства (например, настроить определенное время ведения съемки). Выделяют три основных способа подключения видеоустройства к компьютеру.
Для начала на компьютер необходимо установить плату видеозахвата. С помощью этого механизма можно кодировать полученную информацию и выполнять ее обработку.
Плата видеозахвата насчитывает до 16 видеовыходов. Такое количество выходов обеспечит подключение целого комплекса видеонаблюдения. В комплекте с платой можно приобрести специализированное программное обеспечение. С его помощью можно осуществлять управление системой и расширить ее функциональный набор.
Подсоединить видеокамеру можно к компьютеру посредством преобразователя USB. Такой вариант является самым бюджетным. При использовании подключения такого типа аналоговый видеосигнал может преобразовываться в цифровой. Для подсоединения видеоустройства к компьютеру используется видеосервер. С помощью этого механизма получаемый сигнал можно оцифровывать, тем самым улучшая качество изображения.
Для комплектации систем видеонаблюдения используют также IP видеокамеры. С их помощью можно вести контроль над происходящими событиями онлайн, посредством мировой паутины. Подключение таких механизмов позволяет просматривать видеоизображение с любого устройства (мобильного телефона на базе Андроид, компьютера, ноутбука и т. п.).
На видео – подключение камеры:
Выберите из списка инструкций вашу модель, либо воспользуйтесь формой поиска
| Labtec 1200 | 1 Кб | Русский |
| Labtec 2200 | 1 Кб | Русский |
| Panasonic AG-DVX100B | 4.8 Мб | Русский |
| Genius CamEye 110 | 3.4 Мб | Русский |
| Genius CamLook 110 | 4.4 Мб | Русский |
| Genius CamLook 300 | 1 Кб | Русский |
| Sony CCD-TR516E | 1.8 Мб | Русский |
| Sony CCD-TRV408E | 4.8 Мб | Русский |
| JVC CR-DF470 | 3.7 Мб | Русский |
| Canon DC211 | 2.9 Мб | Русский |
В целях охраны и защиты ваших любимых можно использовать водонепроницаемую цилиндрическую CCD-видеокамеру с ИК подсветкой. Камера оснащена датчиком изображения 1/3″ Sony CCD, обеспечивающим отличное качество видео, отличается надёжной работой, долгим сроком службы и отличными рабочими характеристиками по доступной цене.
Со встроенными инфракрасными светодиодными лампами, эта камера может снимать видео в режиме ночного видения до 120 метров. Эта камера предназначена для внутреннего или наружного использования, может быть легко установлена под наилучшим углом обзора. Камера имеет BNC и RCA коннекторы для видео и электропитания. Установка очень проста и не доставляет хлопот.
Источник: computermaker.info
Замена камеры заднего вида CMOS на CCD.
Не так давно, а именно около полугода назад, мною была установлена камера заднего вида с матрицей CMOS. Про это я писал ЗДЕСЬ. Камера меня очень радовала — удобный девайс!
Но после этой зимы и пару неудачных моек, линза камеры припотела, после чего была разобрана, успешно просушена и залита герметиком!
В принципе, меня всё устраивало, но пошарив по интернету, я узнал, что есть два типа матриц. Начитавшись про матрицы CCD и CMOS — решил попробовать CCD — в теории, картинка должна быть лучше … — понятное дело не HD снимать, но всё же!
Для справки:
Итак, CCD — это (charge-coupled device) ПЗС — прибор с обратной зарядной связью. Этот тип матриц изначально считался более качественным, однако и более дорогим и энергозатратным. Если представить основной принцип работы матрицы CCD в двух словах, то они собрают всю картину в аналоговой версии, и только потом оцифровывают.
В отличие от CCD матриц, CMOS матрицы (complementary metal-oxide-semiconductor), КМОП — комплементарная логика на транзисторах металл-оксид-полупроводник, оцифровывают каждый пиксель на месте. CMOS матрицы были изначально менее энергопотребляющие и дешевыми, особенно в производстве больших размеров матриц, однако уступали CCD матрицам по качеству изображения.
Зкаказывал на Aliexpress, если кому надо, ссылка на камеру вот ТУТ, цена — 835руб
Шла посылочка довольно долго — около 4 недель, если не больше!
И вот она у меня!
вот такая коробочка
В этот раз заказал камеру в прозрачном корпусе, чтоб было не в ущерб подсветке номера.
вот она CCD камера
Для сравнения:
Вот такая у меня стояла.
камера CMOS
Теперь стоит вот такая.
камера ССD

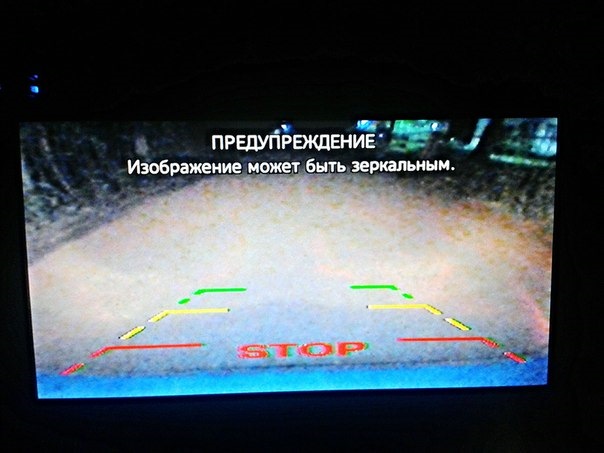

И для сравнения изображение с обоих камер:
матрица CMOS
матрица ССD
Как видно по фоткам — разница качества изображений значительное! К тому же огромным плюсом является то, что у новой камеры ССD на картинке видны чёткие границы бампера, чего не скажешь про мою старую камеру! Да, и ещё, понравилось, что надпись STOP на изображении моргает! ))
Добавил ночные фото!
Вот такое изображение ночью при полной темноте!
в кромешной тьме!
Вот такое изображение ночью при фонарном освещении!
при фонарном освещении

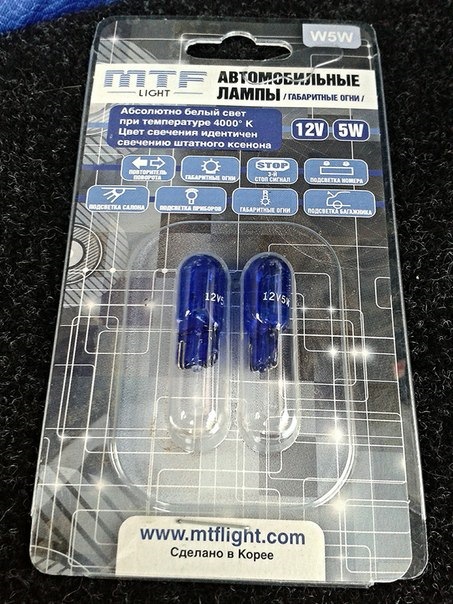

В подсветку номера были куплены, уже полюбившиеся мне по передним габаритам, лампочки MTF — 150руб!
в корейское авто — корейские лампочки! )
светят они не хуже, а может и лучше диодных!
камера подсветку не съедает!
Так же под это всё дело было решено заменить пластиковую обивку пятой двери (старый хозяин при перевозке её сильно поцарапал, в одном месте была небольшая трещина и сломаны пару креплений).

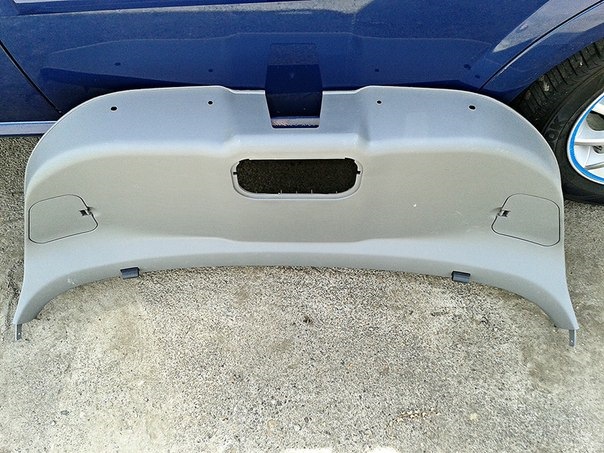

обивка багажника

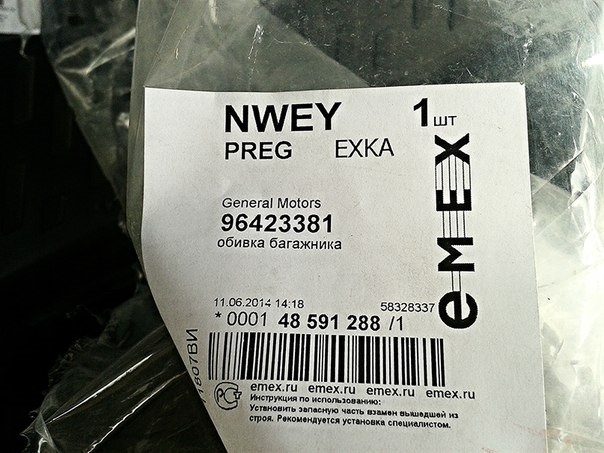

Заказывал как обычно — на Эмексе, каталожный номер ниже на фото, цена — 1150руб:
Обивка пятой двери

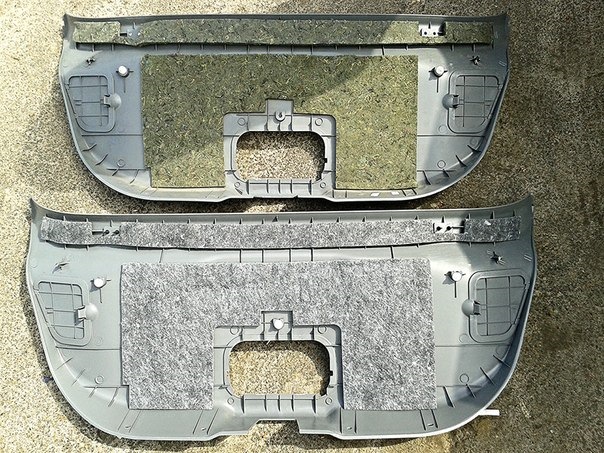

Для сравнения заводская шумоизоляция — с 2008 года ничего не изменилось (только почему-то разного цвета).
наверху старая — внизу новая

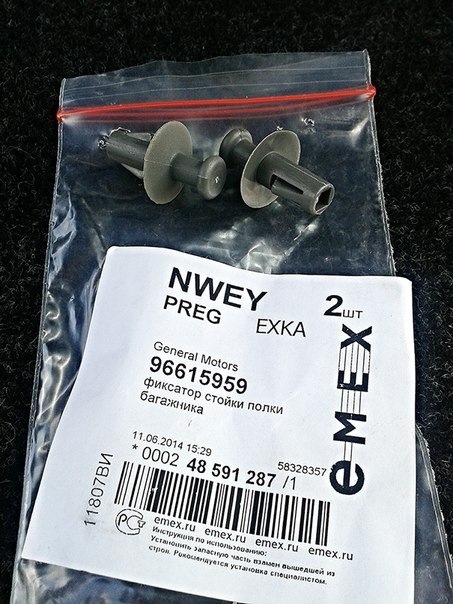

Так же вновь заказал фиксаторы полки, так как они одноразовые и снять обивку, не сломав их, не реально, благо стоят недорого — 19руб/шт. )
клипсы для верёвочек полки
На всё это дело убил пару часов, как только закончил, опять полил ливень! ))
Погодка в отпуске пока не радует…
Всем спасибо за внимание! Ни гвоздя, ни жезла! ))
Источник: www.drive2.ru
Что такое CCD камера?
CCD означает прибор с зарядовой связью, который впервые был изобретен в конце 1960-х годов. ССD-матрица используется для захвата и сохранения изображений в цифровой памяти, и они оказались жизненно важны во многих областях науки и техники. ССD матрицы используются на копировальных аппаратах, факсах, камерах видеонаблюдения, маммографии, стоматологии, фотоаппаратах и видеокамерах. Большинство цифровых камер сегодня содержат ССD-сенсор для сбора и хранения цифровых отпечатков. В последнее время наиболее популярной областью использования камер CCD являются астрономические исследования.
История появления CCD
Приборы с зарядовой связью (ССD) были изобретены Уиллардом Бойлом и Джордж Э. Смитом в компании Bell Labs в 1969 году. Первоначально, Бойл и Смит считали это изобретение как новый тип компьютерной схемы памяти. Схема заряжается светом, и благодаря кремнию, ССD очень чувствительна к свету.
При этом Бойл и Смит знали, что ССD могла захватить лучшие изображения, если их поместить внутрь камеры. Чем больше света, здесь собирается тем более четкое и точное изображение появится. Когда появились цифровые камеры, ССD датчики были помещены внутри них, для того чтобы захватывать свет.
Принцип работы CCD
Сегодня большинство цифровых домашних камер обладают ССD сенсором. Когда свет собирается в камере и помещается на кремнии, создавая образ, датчик преобразует свет в электрический заряд, или электроны, которые позволяют свету превратиться в цифровое изображение. Наиболее описание этого процесса заключается в том, что после открытия затвора камеры, на кремний CCD воздействует свет, этот свет превращается в электроны, которые преобразуются в цифровой сигнал, и этот сигнал захватывается в память и отображается на печати с экрана фотокамеры.
Опции CCD камеры
Все CCD камеры обеспечивают высокое качество с низким уровнем шумности, с высокой светочувствительностью и высоким количеством пикселей. Все цифровые камеры излучают свет в красном, зеленом и синем оттенках, но качество изображения зависит от качества камеры, которую вы покупаете. ССD -камеры содержат 2:59 CCD массивов.
Одна ССD матрица расшифровывает всех три оттенка, что делает их более трудными для отделения каждого оттенка от другого. Камеры с одной ССD-матрицей обычно используются для систем безопасности или для других целей, где необходимы точные цвета. Камеры с тремя ССD матрицами обеспечивают один массив для каждого оттенка, что позволяет получить больше точности для получения окончательного результата.
Научные разработки
Хотя большинство цифровых камер содержат датчик изображения CCD, высокотехнологичные ССD-камеры очень популярны в биологии и астрофотографии и используются в телескопах Хаббл. CCD камеры позволяют длительное время удерживать экспозицию при съемке в телескопе. Камера заменяет окуляр телескопа, и она подключается к компьютеру. Кадры снимаются быстро они захватывают большой диапазон яркости и могут сливаться в одно изображение. ССD-камеры реагируют почти на 70 процентов от имеющегося света, по сравнению с двумя процентами, того что могут снять традиционные камеры в ночном небе. Так как эти камеры гораздо более продвинутые, их стоимость колеблется от 500 $ до 10000 $.
Источник: databy.com
Сравнение CMOS и CCD в видеонаблюдении
В современных камерах видеонаблюдения широко применяются два типа матриц – CMOS и CCD. В обоих случаях основу матриц формирует полупроводниковый материал, реагирующий на свет. Отличие между элементами видеокамер заключается в способе восприятия световой энергии и ее преобразования.
Именно механизмы преобразования являются определяющим фактором при выборе камер на основе типа матрицы. Данный показатель влияет на быстродействие видео, стоимость и уровень энергопотребления.
Особенности CMOS матриц
Цифровые светочувствительные сенсоры начали активно применяться в 90-х годах 20-го века. Особенностью CMOS матриц является то, что каждый пиксель, расположенный на их поверхности, обслуживается собственным усилителем. То есть свет преобразуется в импульс непосредственно в момент фиксации. Такой принцип работы позволяет максимально четко запечатлеть мельчайшие подробности. Основным преимуществом цифровых матриц является более высокая динамическая чувствительность.
Эталонные модели (без доработок) камер с матрицами данного типа отличались низкой цветочувствительностью и меньшим показателем полезного пространства светочувствительного сенсора. Разрешение первых цифровых камер не превышало 352/288 px при чувствительности до 1 люкса. В современных моделях данный показатель имеет на порядок большие значения и достигает нескольких десятков люксов при работе в режиме меньшего FPS и установке качественного объектива.
Отставание CMOS-матриц по чувствительности, являющееся основной причиной «снега» на цифровых записях, стало поводом для разработки новых способов обработки видеосигнала. Поздние сенсоры претерпели существенную модернизацию. Новшества коснулись как пиксельных усилителей, так и системы распределения светового потока.
Если в старых CMOS матрицах свет падал на фронтальную пластину, рассеиваясь по пути, то в новых моделях этот недостаток был устранен переносом светочувствительной пластины на тыльную сторону.
Также в новых моделях был устранен недостаток, проявлявшийся в виде «артефактов» при захвате динамического объекта в условиях недостаточной освещенности. Постоянные доработки и улучшение характеристик значительно повысили стоимость цифровых камер.
К преимуществам современных CMOS матриц можно отнести следующие особенности:
- возможность записи в режиме высокого FPS – до 500 кадров/сек;
- минимальные затраты энергии – до 100 меньше, чем CCD матрицы;
- высокий технологический потенциал;
- более доступная стоимость.
Недостатками CMOS являются:
- низкий размер полезной площади (до 25% всей матрицы занято транзисторами);
- большое количество цифровых помех, обусловленное наличием темповых токов;
- низкий динамический диапазон.
Особенности CCD матриц
Главным преимуществом CCD видеокамер является сенсор с высокой светочувствительностью, в десятки раз превосходящий аналогичный показатель цифровых устройств. Принцип действия CCD матриц основан на накоплении пикселями заряда для последующей передачи его считывающему устройству, расположенному за пределами фотоэлемента.
Такой принцип позволяет исключить преломление света, что повышает цветопередачу и улучшает качество записи в целом. Опосредованное преобразование сигнала накладывает определенные ограничения на скорость записи и восприятие динамических объектов.
С момента своего появления (1969 год), аналоговые матрицы стали широко применяться в различных фото и видеоустройствах. Основным недостатком эталонных моделей был большой размер, именно на решение этой проблемы были направлены основные усилия разработчиков. Современные CCD матрицы не уступают цифровым по компактности, однако значительно превосходят их по качеству обработки сигнала. Более сложная технология выпуска определяет чувствительную ценовую разницу сравнительно с CMOS камерами видеонаблюдения.
Столь высоких показателей качества удалось добиться путем интеграции в структуру CCD матриц новых элементов, расширяющих спектральный охват (матрицы Ex-view с восприятием ИК-дипазона). Также усовершенствованию подверглись микролинзы, которые являются частью пикселя. В данном случае была увеличена площадь светочувствительного поля линзы и дополнительно откалиброваны светофильтры (матрицы стандарта Super HAD).
Основными достоинствами современных CCD матриц можно считать такие особенности как:
- минимальное количество шумов;
- 100% поверхности матрицы является функциональной;
- потеря цвета при обработке сигнала менее 5%;
- высокая динамическая чувствительность.
Недостатками же CCD матриц являются следующие характеристики:
- более трудоемкий процесс производства и как следствие высокая стоимость;
- большие энергетические затраты (до 5 Вт/ч);
- меньший показатель максимального FPS (частота смены кадров в секунду).
Области применения камер с разными типами матриц
По очевидным причинам предпочтительные сферы применения камер видеонаблюдения с CMOS и CCD матрицами отличаются. Цифровые устройства показывают высокую эффективность при наблюдении за быстродвижущимися объектами, например на автострадах, городских автомобильных дорогах.
Кроме того устройства с CMOS матрицами не издают посторонних звуков при работе и имеют более компактные размеры. Это говорит об их преимуществе при устройстве системы видеонаблюдения внутри жилых комнат или помещениях, где требуется соблюдение режима тишины.
Видеокамеры с аналоговой матрицей обладают более высокой чувствительностью и предпочтительны для работы в местах скопления людей: на автостоянках, входных зонах. Также CСD камеры показывают лучшие результаты при плохой освещенности и менее чувствительны к температурным колебаниям.
