В одной из прошлых статей мы поговорили о алгоритмах и в ней же я обещал в скором времени рассказать про блок схемы. Что же, время пришло.
Давайте сначала поймем, что такое блок схемы.
Блок-схема — распространенный тип схем (графических моделей), описывающих алгоритмы или процессы, в которых отдельные шаги изображаются в виде блоков различной формы, соединенных между собой линиями, указывающими направление последовательности
Ага, то есть блок схема, это способ представления нашего алгоритма в картинках. Но зачем? Дело в том, что человеку, как существу, имеющему зрение, проще и удобнее, зачастую, воспринимать информацию, если она продублирована в виде текста или имеет какие-то графические обозначения. Если не вдаваться в подробности, то это называется зрительным восприятием. Согласитесь, если вы видите объект беседы перед собой, вам проще его воспринимать, обсуждать и т.д.
Существует несколько основных блоков. В интернете вы можете найти примерно такое описание для части из них. Цвет фона значения не имеет, и здесь он синий для большей наглядности (наверное)
Основы программирования. Алгоритмы и блок-схемы. Урок 6 [GeekBrains]
Процесс — под процессом здесь понимается какое-то действие. Арифметическая или логическая операция. Что то, что приведет вас к финальному результату выполнив один пункт вашего алгоритма. Допустим “a+b” будет помещаться именно в такой блок.
Решение — немного странное название, но думаю, что вы уже догадались, что это условие. С ним мы уже сталкивались в прошлой статье по алгоритмам. Когда нам приходилось РЕШАТЬ, что делать дальше, на основе какого-то результата.
Модификация — забудьте про это слово. Это просто цикл. О циклах мы тоже говорили. Но конкретно этот цикл немного специфичный. Это обозначение цикла For, который является счетным циклом и немного отличатся от остальных.
Иные циклы могут быть представлены без специального оператора, это мы с вами попробуем изобразить чуть ниже.
Предопределенный процесс — некая модификация первого блока. Что значит предопределенный? Значит определённый заранее. И тут вообще ступор, но тем не менее он именно так и называется. Говоря простым языком — это ПОДпрограмма, (метод или процедура/функция).
Такого мы еще не видели.
Подпрограмма — буквально, программа в программе. То есть это некоторый кусок кода, который выделен в отдельную группу для того, чтобы не писать его каждый раз в разных частях алгоритма/программы. В дальнейшем этот кусок алгоритма/программы может быть запущен, там, где нужно. Сейчас не стоит зацикливаться, подпрограммы мы еще рассмотрим и не раз.
Ввод-вывод , это два блока которые выглядят одинаково, как правило понять, что там происходит можно по тексту внутри блока. Объединены в одну группу, потому что близки по специфике. Получение данных, вывод данных. Мы с вами уже использовали ввод, кстати говоря, когда наш робот читал название колбасы.
Пуск-останов — это те же самые начало и конец, тут думаю пояснения не требуются.
Сейчас вы в ужасе, что я почти для каждого из пунктов подобрал синонимы, и порой более логичные, и понятные. Да, дело в том, что алгоритмизация, это забытый аспект программирования. И из-за этого появляются некоторые сложности. Если что-то не развивать, оно и не разовьется.
Блок схема алгоритма (часть 1)
Может быть многие со мной не согласятся, но я спрошу их, как часто они видят блок схемы в курсах по программированию? Бинго. Ни где их нет.
Зачем же я вам показал отличающиеся название, от тех, что я обычно использую? Что бы вы просто не впадали в ступор если вдруг увидите останов, вместо конца. Более подробно о том, как же все-таки правильно и где какие размеры и сколько градусов углы у каждого ромбика вы можете почитать в ГОСТ 19.701-90 «Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения». Мы в такие подробности вдаваться не будем, по причине того, что мы любители и нам за это не платят, но уметь строить блок-схемы и самое главное читать их, мы должны уметь.
В блок схеме, как правило каждый пункт алгоритма соответствует своему блоку, исключения могут составить блоки, которые реализуют сразу несколько пунктов, допустим цикл For. Или блоки процесса или подпроцесса, которые можно объединять в один, если захочется. Стоит сделать оговорку, что все эти блоки имеют свои размеры, и не стоит растягивать один блок процесса так, чтобы в него все влезло, а вокруг него лепить кучу маленьких.
Между собой блоки соединяются стрелочками, указывающими к какому блоку стоит перейти дальше. В блоках условия/выбора нужно указать какая из стрелочек переведет нас при каком результате. То, что написано внутри блока выбора иногда может быть представлено как вопрос. И если ответ на него да, то идем по стрелочки с надписью да, если нет, то нет. Мы немного расширим наш кругозор вариантов, когда поговорим о “логике”, лжи и истине.
Быть или не быть? Вот в чем блок-схема. Если быть, то да, следовательно, быть. Если нет, значит нет, ну и вы поняли.
Если у кого то язык чуть не сломался когда читали что в ромбике, то вы заметили, что на самом деле там все должно быть однозначно. И по идеи стоит заменить на вопрос «Быть?» тогда все станет немного логичнее, если вы запнулись на этом месте, значит вы на верном пути в понимании процесса, если нет, то ничего страшного, все еще впереди, тем-более что об условиях я мало рассказал, пока что.
А вот так вот должна выглядеть блок-схема для нашего первого алгоритма. Не густо, но там и алгоритм без ветвлений и чего-либо еще.
Источник: dzen.ru
Что такое блок-схема и как ее создать?
В нашем подробном руководстве собрана вся необходимая вам информация по созданию блок-схем, включая определения, примеры использования, символы, полезные советы и рекомендации по началу работы с нашим конструктором.
Читается за 10 мин.
Хотите создать блок-схему самостоятельно? Попробуйте Lucidchart! Быстро, удобно и совершенно бесплатно.
Что такое блок-схема?
Блок-схема — это схематичное представление процесса, системы или компьютерного алгоритма. Блок-схемы часто применяются в разных сферах деятельности, чтобы документировать, изучать, планировать, совершенствовать и объяснять сложные процессы с помощью простых логичных диаграмм.
Для построения блок-схем применяются прямоугольники, овалы, ромбы и некоторые другие фигуры (для обозначения конкретных операций), а также соединительные стрелки, которые указывают последовательность шагов или направление процесса. Блок-схемы варьируются от незамысловатых, нарисованных вручную до подробных, составленных на компьютере диаграмм со множеством шагов и процессов.
Если учесть все возможные вариации, блок-схемы можно признать одним из самых распространенных видов схем во всем мире. Они широко используются в разных сферах как технической, так и нетехнической направленности. Иногда блок-схемы получают более узкоспециальные названия, например, схема процесса, схема рабочего процесса, функциональная блок-схема, моделирование бизнес-процессов, модель и нотация бизнес-процессов (BPMN) или схема технологического процесса (PFD). Они тесно связаны с другими распространенными видами схем, такими как диаграммы DFD и диаграммы активности на унифицированном языке моделирования (UML).
Общепринятые символы и способы нотации блок-схем
Не дайте широкому разнообразию фигур для блок-схем сбить вас с толку. У каждого символа есть свое значение и собственный контекст использования. Если в процессе создания блок-схемы вы вдруг запутаетесь в символах, помните, что в подавляющем большинстве случаев можно обойтись минимальным набором общепринятых символов, перечисленных ниже.
В блок-схемах чаще всего встречаются следующие фигуры и символы.
Этот символ, также известный под названием «Действие», используется для обозначения процесса, действия или функции. Это самый распространенный символ в блок-схемах.
Супер простое руководство по блок-схемам
Блок — схема — это графическое представление операций, выполняемых системой обработки данных.
операций в системе. Часто лучший способ понять проблему — нарисовать диаграмму. Диаграммы обычно дают нам более полную картину ситуации, чем короткий набор слов или фраз. Однако сочетание визуальных символов (фигур) и текста представляет собой очень мощный инструмент для общения и решения проблем.
Алгоритмы могут разрабатываться быстрее, если для их представления создается блок-схема. Блок-схемы гораздо легче понять, чем алгоритмы.
Блок-схема показывает:
• показывает логику алгоритма
• выделяет отдельные шаги и их взаимосвязь
• например, управление потоком от одного действия к другому
Символы блок-схемы
Блок-схемы имеют много стандартных символов. В блок-схемах используются блоки различной формы для представления различных типов инструкций. Фактические инструкции написаны внутри коробок. Эти блоки соединены сплошными линиями со стрелками, указывающими направление потока блок-схемы. Направление потока блок-схемы.
Блоки, используемые в блок-схемах, стандартизированы и имеют определенные значения. Символы для этих блок-схем были разработаны Американским национальным институтом стандартов (ANSI).
| Элемент | Описание | Символ |
| СТАРТ/СТОП терминатор | START и один терминатор STOP на всей блок-схеме. Если логика программы включает паузу, она также обозначается символом терминала. |
|
| Ввод, вывод | Этот символ используется для обозначения любой функции ввода/вывода в программе. Таким образом, если есть какой-либо ввод в программу через устройство ввода, такое как клавиатура, лента, устройство чтения карт и т. д., это будет указано на блок-схеме с помощью символа ввода/вывода. Точно так же все инструкции вывода для вывода на такие устройства, как принтеры, плоттеры, магнитные ленты, диски, мониторы и т. д., обозначены символом ввода/вывода. | |
| Решение | Представляет собой точку принятия решения в процессе, обычно требующую ответа «да» или «нет», а затем переход к различным частям блок-схемы. | |
| Ссылка на страницу включения/выключения. | Представляет соединение с другим процессом. |  |
| Линии потока | Указывает направление потока. Горизонтальные стрелки изображают процедуры или линейную последовательность событий, а вертикальные стрелки обозначают второстепенные или высшие навыки и знания. | |
| Обработать | Символ процесса используется для представления арифметических инструкций и инструкций по перемещению данных на блок-схеме. Все арифметические процессы сложения, вычитания, умножения и деления обозначены символом процесса. Логический процесс перемещения данных из одного места памяти в другое также представлен в блоке процесса. |

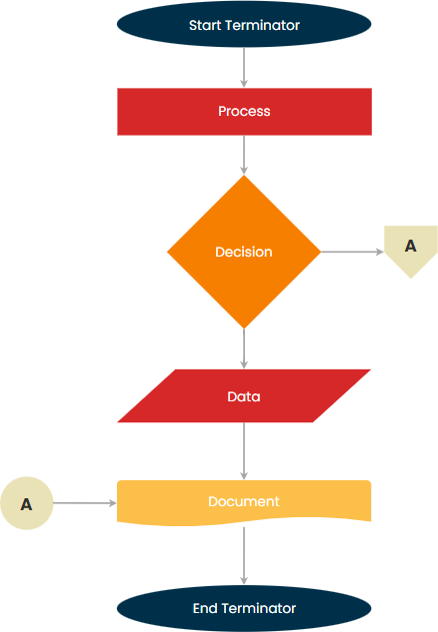

Блок-схема с первого взгляда: Иллюстрация символов
Блок-схема должна иметь начальную точку и одну или несколько конечных точек и должна располагаться в направлении сверху вниз и слева направо.

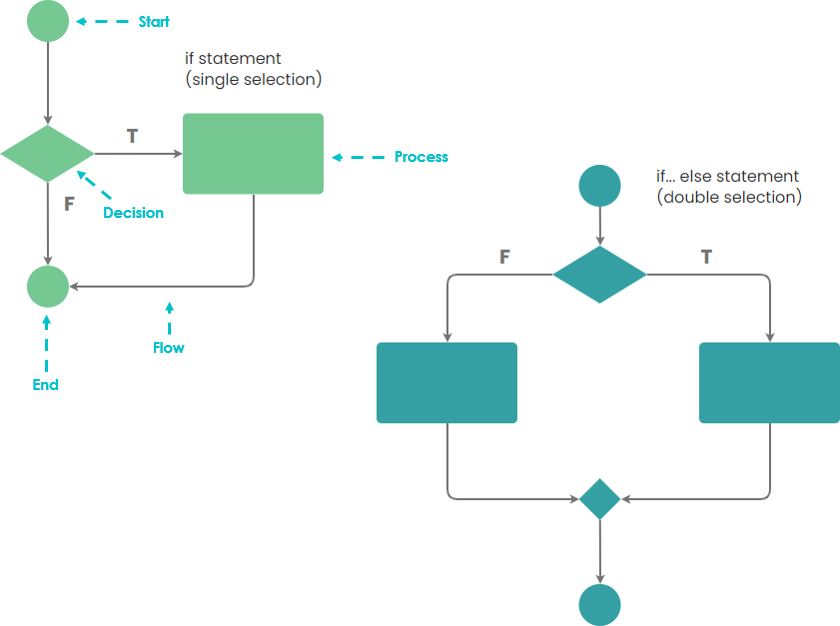

Простую блок-схему, показывающую описанные выше символы, можно увидеть ниже:
Представление алгоритма в структурированном программировании с помощью блок-схемы
Блок-схемы часто используются для представления алгоритмов структурного программирования. Блок-схемы описывают структуру и логику алгоритма, а также последовательность операций, которые необходимо выполнить при решении проблемы.
- Блок-схемы полезны для сложных программ, содержащих множество ветвей, поскольку они описывают взаимосвязь между отдельными ветвями и циклами.
- Они также помогают обнаруживать и исправлять ошибки в логике и разрабатывать более эффективные структуры.
Наконец, блок-схема — отличный инструмент для документирования программы. Он обеспечивает удобное средство связи между программистами и непрограммистами.

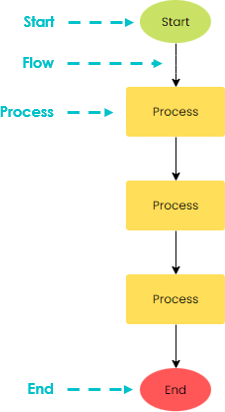

Последовательность — ряд процессов/шагов, которые следуют по порядку.
Например, помыть голову;
1. Намочите волосы
2. Нанесите шампунь
3. Смойте
Выбор — существует условие, которое может изменить порядок или типы процессов, которым необходимо следовать.

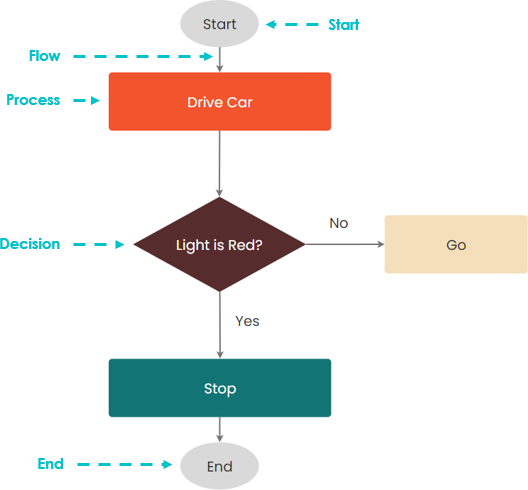

Например, ЕСЛИ горит красный свет, ТО Я остановлюсь, ИНАЧЕ Я поеду.

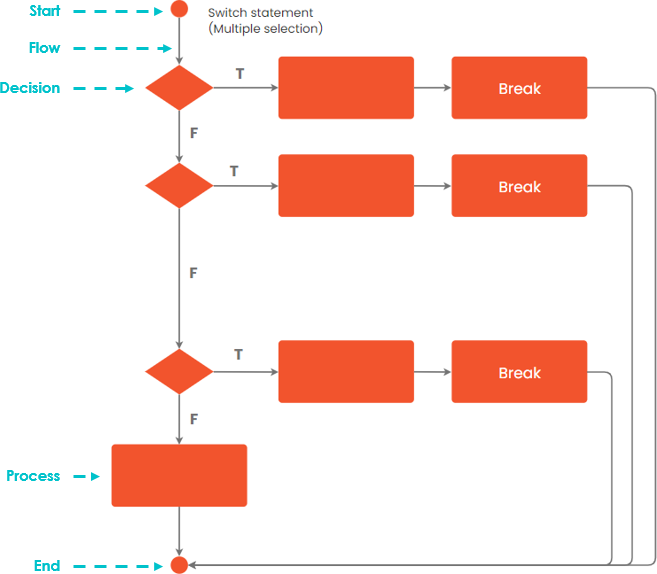

Заявление о случае

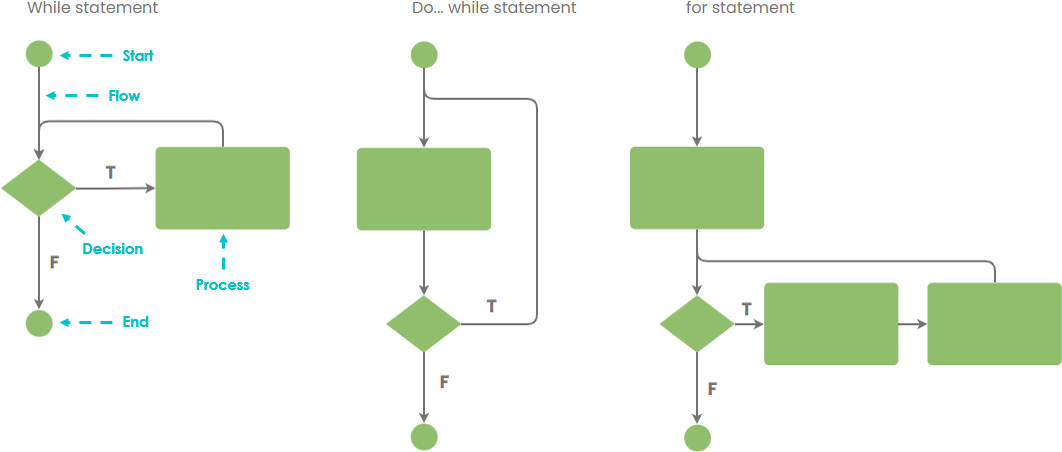

Повторение . Часто нам может потребоваться выполнить один и тот же набор процессов несколько раз, и мы можем выполнить цикл, который выполняет один и тот же набор действий снова и снова, пока не возникнет условие остановки. Невыполнение условия остановки приведет к тому, что процесс войдет в бесконечный цикл.

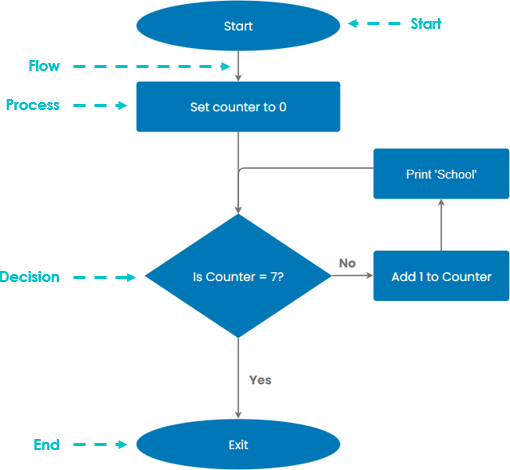

Примером ЦИКЛА может быть отображение слова «ШКОЛА» на экране 7 раз.
Разработайте блок-схему с пошаговым уточнением
Пошаговое уточнение — это процесс разбиения задачи программирования на ряд шагов. Вы начинаете с некоторых общих шагов для решения проблемы и уточняете каждый шаг по очереди. После уточнения каждого шага вы далее разбиваете эти общие шаги на серию более мелких подэтапов. Как только это сделано, вы продолжаете, пока не опишете проблему настолько подробно, что сможете написать код для ее решения.
Поэтапное уточнение: разработать решение проблемы путем
- изложение решения на высоком уровне
- уточнение шагов решения в более простые шаги
- повторяя шаг 2, пока шаги не станут достаточно простыми для выполнения
Поэтапное уточнение с помощью примера блок-схемы — вернуться домой
Самый эффективный способ решить сложную проблему — разбить ее на последовательно более простые подзадачи. Вы начинаете с того, что разбиваете всю задачу на более простые части. Некоторые из этих задач, возможно, сами должны быть разделены. Этот процесс называется пошаговым уточнением (или декомпозицией сверху вниз). Вы можете выполнить шаги и создать блок-схему, используя метод пошагового уточнения.

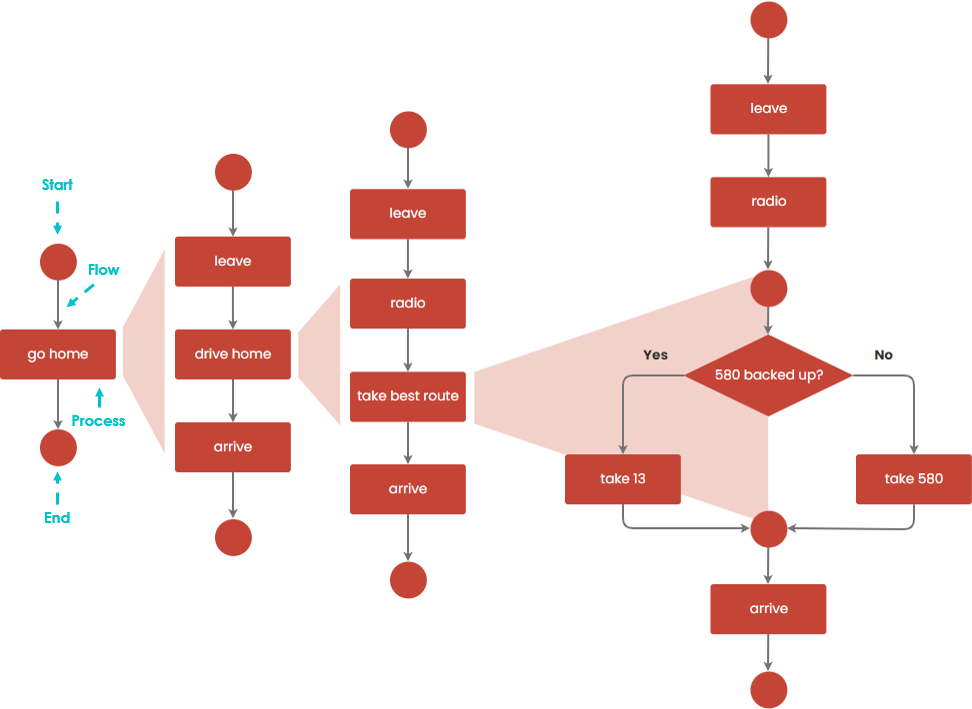

Блок-схема ниже иллюстрирует постепенное совершенствование этих четырех этапов.
- Мы совершенствуем одну вещь за раз.
- Светло-голубая трапеция показывает, как один шаг на диаграмме слева уточняется (расширяется) на следующей блок-схеме справа.
Пример пошагового уточнения блок-схемы – мытье рук
Пример блок-схемы – Решите алгоритм
Выразите алгоритм, который получает от пользователя два числа (делимое и делитель) и проверяет, не равен ли делитель нулю. Убедитесь, что делитель не равен нулю, и используйте блок-схему, чтобы показать их частное.

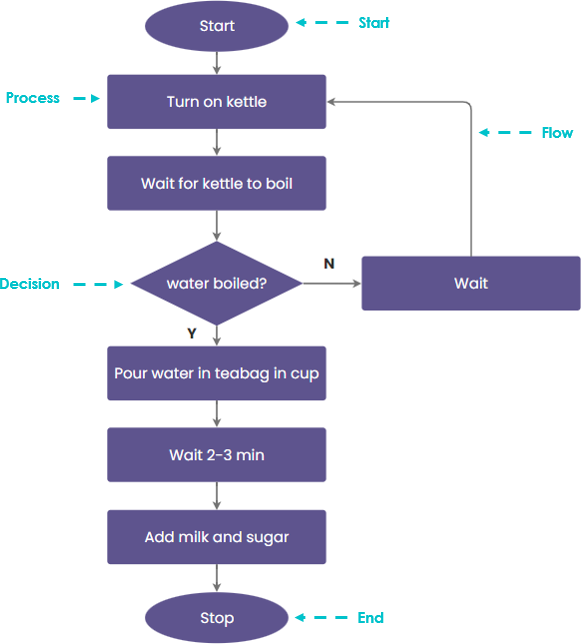

Пример блок-схемы — процесс приготовления чашки чая теперь можно продемонстрировать более подробно:

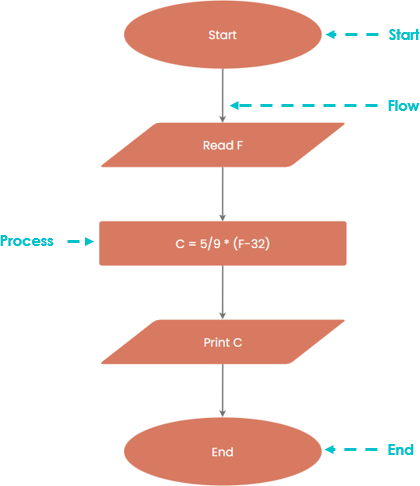

Пример блок-схемы: преобразование температуры по Фаренгейту в градусы Цельсия
Узнайте больше о блок-схеме — на примерах
Блок-схема — это одна из наиболее широко используемых диаграмм, которая представляет алгоритм, рабочий процесс или процесс, показывая шаги в различных полях и соединяя их по порядку стрелками. Вы можете создать блок-схему с нуля или просто начать с шаблонов блок-схем, доступных в программном обеспечении для создания блок-схем Visual Paradigm Online .
Нужно вдохновение? Ниже мы собрали несколько примеров блок-схем, чтобы помочь вам начать работу. Нажмите на блок-схему, чтобы просмотреть ее, или нажмите кнопку «Редактировать», чтобы начать редактирование.
