Autodesk robot structural analysis professional что это за программа

Autodesk Robot Structural Analysis Professional — программный комплекс для расчета строительных конструкций и сооружений на прочность, устойчивость и динамические воздействия. Расчет выполняется методом конечных элементов.

Autodesk Robot Structural Analysis Professional — универсальное приложение, в котором применена технология информационного моделирования зданий (BIM) и реализована поддержка масштабных проектных моделей.

• Быстрый и высокопроизводительный расчет строительных конструкций любого типа с применением различных материалов.
• Расширенное взаимодействие с приложениями архитектурного проектирования и создания рабочих чертежей строительных конструкций, а также поддержка технологии BIM.
• Различные типы расчетов: линейные, нелинейные, динамические.
• Решение, поддерживающее нормы расчетов различных стран, и включающее обширные региональные библиотеки сечений и материалов.

Начало работы в Robot Structural Analysis

Программа имеет сертификат соответствия РОСС US.СП15.H00329 № 0005634. Сертификат [PDF / 441,358 байт]

Типы рассчитываемых конструкций:

• 2D- и 3D-стержневые элементы;
• пластины;
• оболочки;
• предварительно напряженные пластины;
• предварительно деформированные пластины;
• осесимметричные конструкции;
• разнородные материалы элементов конструкций;
• объемные твердотельные элементы.

Количество узлов и стержней не ограничено.

• статический линейный;
• динамические (модель, спектр, сейсмика);
• потеря устойчивости;
• гармонические колебания;
• кратковременная нагрузка;
• нелинейный расчет кратковременной нагрузки;
• продавливания;
• упруго-пластическая деформация;
• расчет вибрационного воздействия от жизнедеятельности человека;
• отклик-спектр;
• вантовые элементы;
• дополнительные диаграммы результатов расчетов.

Двусторонняя связь с Revit Structure

Реализована свободная передача данных между Autodesk Robot Structural Analysis Professional и Revit Structure совместно с инструментами Revit Extensions для Revit Structure.
Двусторонняя связь позволяет координировать процессы создания и расчета модели. Благодаря технологии BIM возможно своевременное обновление всех компонентов проекта, что позволяет быстро получать конструкторскую документацию.

Получение выходной документации

Созданная расчетная модель и результаты анализа, полученные с помощью Autodesk Robot Structural Analysis Professional, передаются в AutoCAD Structural Detailing для получения деталировочных чертежей. Благодаря такой передаче данных конструктор может пройти все этапы — от проектирования до расчетов и создания деталировочных чертежей.

Почему я использую Robot Structural Analysis

Расширенные возможности автоматического создания сеток

Мощный механизм генерации конечно-элементной сетки позволяет конструктору работать с большими и сложными моделями. Сетки создаются автоматически или с помощью ручной настройки параметров генерации. Для каждой отдельной поверхности можно задать индивидуальные параметры разбиения. Это помогает создавать сетки высокого качества для получения более точных результатов расчета.

Локализация элементов оформления чертежей

Autodesk Robot Structural Analysis Professional поддерживает множество международных стандартов: английский, французский, румынский, испанский, немецкий, российский, польский, японский и китайский. Например, язык интерфейса может быть русский, нормы расчета — европейские, а выходные данные могут быть получены на немецком языке. В одном проекте могут одновременно использоваться метрические и имперские единицы измерения.

Поддержка стандартов проектирования

Autodesk Robot Structural Analysis Professional поддерживает более 60 стандартов проектирования. Необходимый стандарт можно выбрать из общего списка в процессе настройки программы.

Широкий набор различных типов расчета

Поддерживаются линейные и нелинейные методы расчета конструкций. Программа позволяет легко и эффективно осуществлять множество нелинейных методов расчета — например таких, как P-дельта анализ, расчет напряженно-деформированных элементов, расчет вант и пластичных элементов.

Совместное проектирование железобетонных и стальных конструкций

Модули Autodesk Robot Structural Analysis Professional, предназначенные для расчета железобетонных и стальных конструкций, включают более 40 типов марок стали и 30 типов железобетонных элементов. Программа упрощает процесс проектирования, позволяя выбирать необходимые сечения элементов из базы данных.

Динамический анализ

Быстрый динамический расчет может быть применен для конструкций любой сложности. Эффективные алгоритмы расчета Autodesk Robot Structural Analysis Professional оптимизированы для применения на двухядерных и многоядерных процессорах. Это обеспечивает высокую скорость расчета и получение высокоточных результатов в течение нескольких минут.

Широкий диапазон выходных данных

Autodesk Robot Structural Analysis Professional обеспечивает широкий набор выходных данных по результатам расчета. Представление данных может быть следующим:

• таблицы с возможностью сортировки и фильтрации данных;
• диаграммы;
• фрагменты конструкций;
• цветовые схемы;
• напряжения и нагрузки по конструкции в целом в балках и колоннах.

Документы могут быть получены в форматах Microsoft Word или HTML. Предусмотрена возможность экспорта таблиц в Microsoft Excel.

Гибкость интерфейса API (интерфейс для прикладного ПО)

Autodesk Robot Structural Analysis Professional использует Microsoft COM (Component Object Model) технологию, позволяющую реализовать гибкий API.

• интегрировать Autodesk Robot Structural Analysis Professional с внешними программами — например с Microsoft Excel, Microsoft Word, AutoCAD;
• извлекать результаты расчетов из Autodesk Robot Structural Analysis Professional;
• программировать смежное ПО для работы со стальными, бетонными, деревянными и алюминиевыми конструкциями;
• создавать параметрические элементы в Autodesk Robot Structural Analysis Professional.

Технические требования для 2011 версии

• Microsoft Windows 7 Enterprise, Professional, Ultimate или Home Premium editions;
• Microsoft Windows Vista 32-bit или 64-bit Business, Home Premium или Ultimate editions;
• Microsoft Windows XP Professional edition (SP2 или более поздний).

• Браузер: Microsoft Internet Explorer версии 7.0 или более поздней.
• Процессор: Intel Pentium 4 с частотой 2 ГГц или выше, с поддержкой технологии SSE2 или эквивалентный процессор AMD.
• Оперативная память: минимум 3 ГБ.
• Монитор: поддержка экранного разрешения 1280 x 1024 и качества цветопередачи не менее 24 бит.
• Объем жесткого диска: перед установкой программы потребуется 3 ГБ свободного места на диске, после установки необходимо 5 ГБ свободного места на диске.
• Медиа-устройства: для загрузки и установки программы необходим DVD-дисковод.

Общедоступные файлы

• Буклет Autodesk «Robot Structural Analysis Professional. Расчеты строительных конструкций»[PDF / 3,119,636 байт] Дата обновления файла – 10.06.2010

Занятия проводятся по официальным учебным пособиям Autodesk, Altium и по авторским пособиям по Plaxis, разработанным преподавателями нашего учебного центра.

Источник: www.nipinfor.ru

Robot Structural Analysis Professional

Autodesk Robot Structural Analysis Professional является всеобъемлющим набором инструментов для анализа и расчетов конструкций зданий любой сложности и размера. Autodesk Robot Structural Analysis Professional предоставляет инженерам возможность быстро выполнять строительные расчеты для разнообразных видов конструкций: стержневых, поверхностных (пластины, оболочки), твердотельных и комбинированных. Система способна проводить расчеты и проверку полученных результатов, используя мощную систему обработки данных (постпроцессор), а также генерировать отчетную документацию (включая чертежи раскладки арматуры) по результатам расчета запроектированной конструкции.

Autodesk Robot Structural Analysis Professional является всеобъемлющим набором инструментов для анализа и расчетов конструкций зданий любой сложности и размера. Autodesk Robot Structural Analysis Professional предоставляет инженерам возможность быстро выполнять строительные расчеты для разнообразных видов конструкций: стержневых, поверхностных (пластины, оболочки), твердотельных и комбинированных. Система способна проводить расчеты и проверку полученных результатов, используя мощную систему обработки данных (постпроцессор), а также генерировать отчетную документацию (включая чертежи раскладки арматуры) по результатам расчета запроектированной конструкции.

В процессе создания информационной модели здания (BIM) Autodesk Robot Structural Analysis Professional является оптимальным средством расчета даже для наиболее сложных каркасных конструкций. С помощью Autodesk Robot Structural Analysis Professional пользователи Revit Structure могут осуществлять вычисления в соответствии со своим расчетным решением без чрезмерного упрощения или воздействия на информационную модель здания. Применяя технологию BIM, решение обеспечивает эффективное создание сеток КЭ и возможность использования нелинейных расчетов. Широкая база норм проектирования позволяет получать результаты расчетов в очень короткие сроки.

Autodesk Robot Structural Analysis Professional помогает интегрировать процесс передачи данных между отдельными модулями и организовывать двустороннее взаимодействие с другими продуктами Autodesk. Дополнительно включен интерфейс, позволяющий создавать собственные приложения.

Ключевые возможности Autodesk Robot Structural Analysis Professional:

• Двусторонняя связь с Autodesk Revit для удобного обмена данными.
• Создание моделей, расчет конструкций и выпуск документации.
• Усовершенствованные функции разбиения на конечные элементы и моделирования для простой работы с крупными моделями.
• Работа в многоязычном интерфейсе.
• Поддержка стандартных материалов и норм проектирования, доступ к инструментам из любой точки мира.
• Интеграция проектов стальных и железобетонных конструкций на основании общепринятых норм проектирования.
• Повышение эффективности и ускорение разработки проектов благодаря открытому и гибкому API.
• Моделирование различных типов нагрузок и комбинаций нагрузок.
• Инженерный анализ поведения конструкций с помощью простых процессов.
• Точный и оперативный расчет динамических нагрузок.
• Поддержка вывода результатов расчетов в виде наглядных расчетов.

Источник: www.iesoft.ru

Краткое руководство для нового пользователя

В нижеследующих разделах дан краткий обзор возможностей программы Autodesk Robot Structural Analysis Professional . С основными функциями программы можно ознакомиться следующим образом:

Шаг 1. Просмотрите видеоролики о начале работы с программой.

В этих коротких видеороликах описаны основные возможности программы Autodesk Robot Structural Analysis Professional .

В этом видеоролике описаны области и случаи применения Autodesk Robot Structural Analysis Professional , а также функции программы.

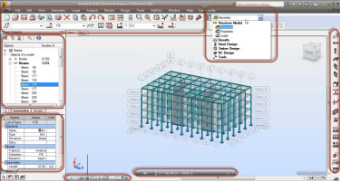

Что необходимо знать о пользовательском интерфейсе, чтобы быстро начать работу с программой? Посмотрите этот видеоролик, содержащий краткий обзор!

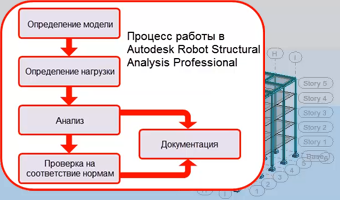

С чего начать? Посмотрите этот видеоролик, чтобы узнать больше о процессе расчета несущих конструкций.

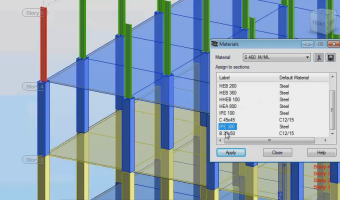

Как оптимизировать модели для повышения качества расчета несущих конструкций? Просмотрите этот короткий видеоролик, чтобы ознакомиться с основами работы в Autodesk Robot Structural Analysis Professional .

Шаг 2. Ознакомьтесь с учебными пособиями по быстрому началу работы с программой.

Эти учебные пособия помогут вам начать работу с Autodesk Robot Structural Analysis Professional .

Проектирование и приложение нагрузок к конструкции. Цель данного учебного пособия — подготовить модель к расчету несущих конструкций.

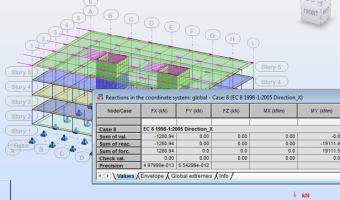

Подготовьте модель к сейсмическому расчету и просмотрите результаты.

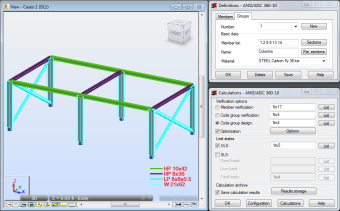

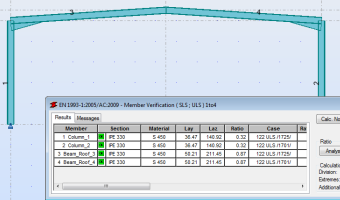

Узнайте, как выполнить моделирование, анализ и проектирование простой пространственной стальной конструкции.

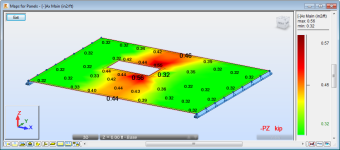

В этом разделе вы узнаете, как моделировать, анализировать и проектировать бетонные плиты с проемами.

Шаг 3. Дополнительные материалы

Где можно ознакомиться с дополнительной информацией по Autodesk Robot Structural Analysis Professional ? Мы составили небольшую подборку обучающих ресурсов.

Шаг 4. Примените полученные знания

После ознакомления с основными функциями программы и изучения новых навыков можно начать моделирование и расчет собственных моделей.

Более подробные сведения о расчете несущих конструкций и проверке их на соответствие нормам приведены в Руководстве пользователя.

Источник: knowledge.autodesk.com

BIM structural analysis software for engineers

Create resilient, constructible designs connected to BIM

Robot Structural Analysis Professional overview (video: 2.46 min.)
Comprehensive access to core wall results (video: 1.34 min.)
Buildings with sequential self-weight load (video: 1.05 min.)

Automated analytical modelling using Dynamo

Robot Structural Analysis Professional is structural load analysis software that verifies code compliance and uses BIM-integrated workflows to exchange data with Revit. It can help you to create more resilient, constructible designs that are accurate, co-ordinated and connected to BIM.

Get it in the Architecture, Engineering Construction Collection (video: 5.31 min.)

Robot Structural Analysis Professional is available only in the Architecture, Engineering https://www.autodesk.com.au/products/robot-structural-analysis/overview» target=»_blank»]www.autodesk.com.au[/mask_link]
