Продолжаем разговор о библиотеках компонентов.
Разгребал старый винчестер и нашел урок, опубликованный когда-то (не)давно.
Цифры в версии продукта изменились, уже нет сосредоточенного мужика на splash screen при подключении к базе, однако актуальность осталась :).
Собственно, сам урок:
Пользователи, установившие любой из продуктов линейки Autodesk Inventor с полным комплектом библиотек могут заметить небольшую «задумчивость» системы при использовании стандартных компонентов. Это может произойти при вставке компонента из Библиотеки компонентов (Content Center ) или в ходе применения инструментов Ускорителя проектирования ( Design Accelerator ), которые используют стандартные компоненты (Болтовое соединение, Генератор подшипников, Генератор шпоночного паза и т.д.).
С чем это связано? Суммарный объем базы данных всех библиотек составляет более 1,67 Гб и при вставке стандартного компонента происходит обработка всего объема базы данных. Это особенно чувствуется, когда библиотека компонентов находится не на локальной машине, где установлен продукт, а на сервере.
How the Content Center Works | Autodesk Inventor
Выход – создание пользовательской библиотеки и последующее отключение ненужных библиотек. Пользовательская библиотека – библиотека стандартных компонентов, открытая для редактирования и записи, в которую можно скопировать компоненты из других библиотек или опубликовать в ней новые стандартные компоненты.

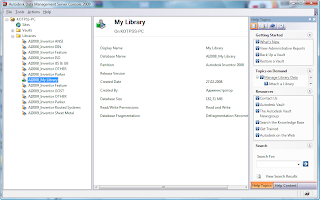

Стандартные библиотеки, поставляемые с системой ( ANSI , DIN , ISO , JIS затем ввести отображаемое имя и нажать ОК)

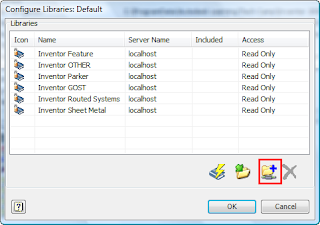

Когда Пользовательская библиотека создана, запустим Inventor и в стартовом окне в разделе Проекты ( Projects ) переходим в Настройку библиотеки Content Center ( Configure Content Center Libraries ), копка которой находится в нижнем правом углу окна проектов. Обратите внимание, что данные настройки касаются только текущего проекта. Если Вы используете в работе Однопользовательские проекты и Вам необходимо, чтобы все вновь создаваемые проекты имели один раз установленные настройки библиотек, внесите их в проект По умолчанию (Default). Если Вы используете хранилище Vault, то внесите их в Vault-проект, связанный с хранилищем.

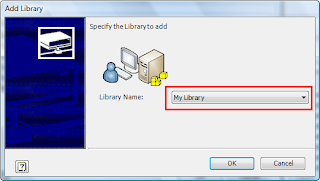

В Настройке библиотек Content Center отображаются библиотеки, подключенные к данному проекту. Необходимо в их число добавить Пользовательскую библиотеку. Для этого воспользуемся функцией Подключить (Add Library) и в возникшем списке выбираем Пользовательскую библиотеку (в данном случае это My Library).

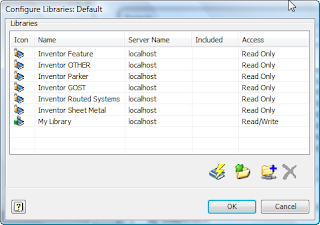

В списке подключенных библиотек компонентов появится Пользовательская библиотека. Обратите внимание на иконку рядом с её названием. Зеленый замочек означает, что она открыта для чтения / записи .
Autodesk Inventor Content Center Linked Libraries
Соглашаемся с изменениями: ОК в Настройке библиотек Content Center , затем применить ( Done ) в окне Проектов и согласиться с изменениями в проекте.
Следующий шаг – копирование необходимых стандартов в Пользовательскую Библиотеку.

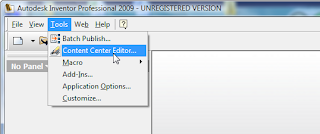

Для этого открываем Редактор Content Center (Content Center Editor) в меню Сервис ( Tools).

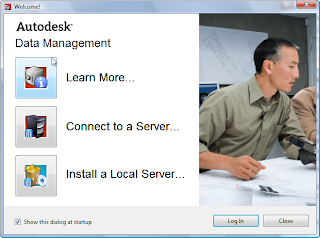

Если хранилище компонентов находится на сервере, то необходимо будет подключится к нему с правами администратора. Возникнет окно подключения к серверу. Вводится имя, пароль, имя сервера для подключения. Если сервер находится локально на машине, где установлен Inventor , то в разделе имя сервера укажите localhost . По умолчанию при установке ADMS 2008 устанавливаются имена пользователя с правами администратора – Администратор (для русскоязычного ADMS) или Administrator (для англоязычного ADMS). В обоих случаях без пароля.
Обратите внимание, что разделы и семейства стандартных компонентов отображаются бледным полупрозрачным стилем. Это означает, что данные разделы и семейства находится в библиотеке, закрытой для записи. Для отражения всех библиотек включите Объединенный вид ( Merged View ).

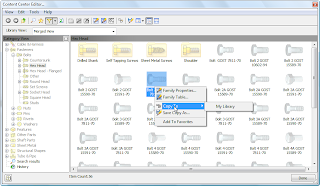

Для копирования в Пользовательскую библиотеку семейства стандартных компонентов выделяем семейство и по правой кнопке мыши вызываем контекстное меню. В меню в разделе Копировать в ( Copy to ) выбираем указываем пользовательскую библиотеку.
Кроме самой детали можно копировать только структуру разделов. Для этого необходимо выбирать не сами семейства, а разделы в дереве слева. Копирование структуры бывает очень полезно при создании собственной библиотеки с «нуля».

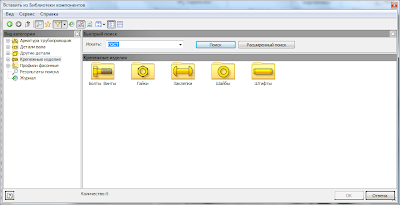

Для нахождения определенных стандартов удобно использовать функцию быстрого поиска ( Quick search ). По указанному запросу отображается результат поиска. Если необходимо скопировать несколько семейств, достаточно выделить их рамкой, затем скопировать по правой кнопке.
Обратите внимание, что компоненты, скопированные в Пользовательскую библиотеку, а также разделы библиотеки, содержащие открытые для редактирования семейства, стали непрозрачного стиля.
Если необходимо скопировать все компоненты определенного стандарта (например ГОСТ), можно проделать следующие действия:

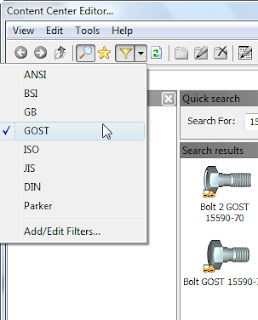

Включить в фильтре по стандартам ключ GOST
Выделить раздел библиотеки для копирования, например, Крепежные изделия, и по правой кнопке мыши скопировать в Пользовательскую библиотеку. Обратите внимание, что копирование большого количества семейств займет время и перед копированием может возникнуть предупреждение об этом.

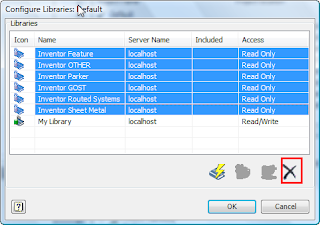

Итак, когда все необходимые стандартные компоненты скопированы в Пользовательскую библиотеку, последним шагом является отключение ненужных стандартных библиотек. Для этого входим в Настройку библиотек Content Center (как это сделать описано выше) и отключаем ненужные библиотеки при помощи команды Отключить ( Remove Library ).
В результате у нас осталась одна библиотека, которая содержит необходимую информацию и открыта для публикаций новых стандартных компонентов. При этом размер обрабатываемой базы данных гораздо меньше исходной. В любой момент отключенные библиотеки можно подключить и скопировать в Пользовательскую библиотеку стандартные компоненты, не скопированные ранее. После создания своей библиотеки не забудьте выполнить экспорт библиотеки в ADMS , чтобы иметь возможность использовать ее в случае переустановки хранилища или чтобы использовать на другом компьютере (если у Вас на каждой машине стоит локальный ADMS).
Источник: parathis.blogspot.com
Документооборот в проектировании
Пользователи Autodesk Inventor уже давно привыкли к огромной, постоянно пополняющейся библиотеке стандартных компонентов. При использовании связки Autodesk Invenor и Autodesk Vault у пользователей появляется возможность организовать единую библиотеку компонентов на сервере Vault.
Конечно, возможно организовать единую библиотеку Inventor и без Autodesk Vault, просто организовав общедоступную папку на сервере и скинув туда все файлы библиотек .idcl. Однако данный метод имеет ограничения: при большом количестве пользователей и обращений к библиотеке- система начинает «подтормаживать», также данный метод ограничивает возможность внесения своих библиотечных компонентов ( вносить в базу новые компоненты, копировать или изменять может только один пользователь, к тому же потом нельзя отследить кто же создал или изменил этот библиотечный компонент).

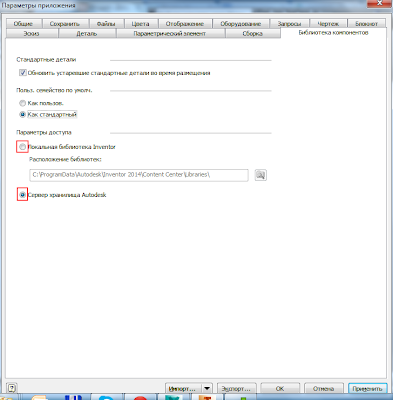

Вообще, переключение между двумя типами библиотек в Autodesk Inventor происходит достаточно легко: Необходимо зайти в настройки Autodesk Inventor и переключить тип.
Притом с точки зрения конечного пользователя, интерфейс использования стандартных компонентов выглядит абсолютно одинаковым.
По умолчанию, во время установки библиотеки устанавливаются в следующие каталоги:
Локально:
C:ProgramDataAutodeskInventor 2014Content CenterLibraries (Библиотеки устанавливаются во время установки Autodesk Inventor)
На сервере Vault:
C:Program FilesMicrosoft SQL ServerMSSQL10.AUTODESKVAULTMSSQLDATA
(Библиотеки устанавливаются во время установки Autodesk Vault)
По составу библиотеки абсолютно идентичны. Разница между этими библиотеками в том, что локальные библиотеки имеют расширение idcl, а библиотеки Vault Server- mdf. Это говорит нам о том, что организация работы с библиотекой стандартных компонентов через сервер Autodesk Vault происходит с помощью sql запросов.
Кстати, при работе с библиотекой элементов Autodesk Inventor через Vault используется отдельная лицензия Autodesk Vault.
Если мы хотим создать пользовательскую библиотеку, которую будем в последствии пополнять- ее стоит предварительно создать через ADMS Server:
Здесь опять можно увидеть соответствие с привычной работой в Autodesk Inventor, когда есть созданные библиотеки по умолчанию, которые доступны только для чтения, а есть созданные вручную с возможностью редактирования.
Процесс добавления своих моделей в библиотеку Autodesk Vault аналогичен обычному добавлению библиотечных файлов через Autodesk Inventor:
1. Добавляем в проект Inventor библиотеку для редактирования
2. Во вкладке управление, панель библиотека компонентов публикуем необходимую деталь

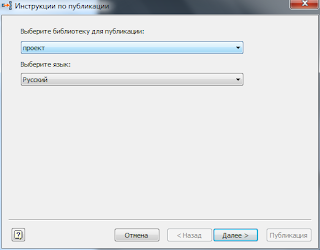

3. Выбираем созданную библиотеку Vault и т.д.
Еще одно отличие между этими способами работы- это возможность назначения прав пользования библиотекой стандартных компонентов. Для этого в Autodesk Vault есть две роли: администратор библиотеки компонентов и редактор библиотеки компонентов.
Источник: pdm-factory.blogspot.com
Библиотеки ГОСТов в Autodesk Inventor
В данном коротком уроке мы рассмотрим проблему отсутствия ГОСТов после установки Autodesk Inventor.
Такое часто бывает!
Итак, если у Вас отсутствуют библиотеки ГОСТов, то сделайте следующее:

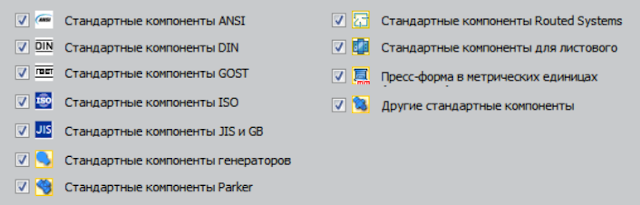

1. Библиотеки можно доустановить, повторно запустив установку инвентор и добавив нужные галочки в настройках библиотек (см. скриншот).
2. Или же скопировать файл AI2013_Inventor GOST.idz из установочного диска из папки F:ContentDCLibraryDesktopContents в папку библиотек на жестком диске C:ProgramDataAutodeskInventor 2013Content CenterLibraries
3. Проверьте настройку библиотек для текущего проекта как показано в видео (если плохо видно — нажмите на шестеренку в правом нижнем углу плеера и выберите — 720).
4. Или в крайнем случае переустановить инвентор и заново указать все настройки.
Если будут вопросы, пишите в комментариях.
