APRSdroid — APRS Client
APRSdroid является применение APRS для любительского радио (HAM) операторов. Это позволяет отчетности свою позицию, а также отправлять и получать сообщения. Это также удобно отображает близлежащих станций в списке или на карте.
Не стесняйтесь обращаться к автору по электронной почте с любыми вопросами, которые могут возникнуть. Если вы не удовлетворены, вы получите возврат, не задавая никаких вопросов. Как нет никакого способа, чтобы ответить играть отзывов или чтобы увидеть, кто написал их, пожалуйста, использовать электронную почту!
Для того, чтобы в полной мере использовать APRSdroid, вам понадобится код APRS-IS для вашего позывного. Вы можете запросить его заранее в http://aprsdroid.org/passcode/
APRSdroid является Open Source Программы, написанные в Ла Скала и под лицензией GPLv2.
В APRSdroid особенности:
* Посмотрите, что происходит на APRS с концентратором Просмотр или на карте
* Один или периодических донесений о местоположении, чтобы APRS
APRS для поиска объектов на местности и без интернет.
* Поддержка APRS сообщений
* Получить подробную информацию о станции
* Следуйте движение станции на карте
* Поддержка GPS и сетевого расположения
* Двунаправленный APRS-IS поддержка через TCP и AFSK
* Однонаправленная донесений о местоположении с помощью UDP и HTTP
* Поддержка Bluetooth TNC (бета-тестирования)
* Уведомление строке состояния, когда работает и для входящих сообщений
* AFSK декодирования с помощью микрофона
* Smart Beaconing
Следующие функции запланировано на ближайшие месяцы:
* Профили отчетности Положение
* Tablet UI
* USB поддержка последовательного
Источник: play.google.com
Приватный APRS GPS мониторинг с SDR и баофенгом
Напомню — рация с GPS или смартфон с GPS плюс рация по проводу. Информация о местоположении по воздуху, через публичные DigiPeater’ы, работающие на стандартной для APRS частоте 144.800 МГц, отправляется на публичные сервера сервиса aprs.fi, где доступна всем подряд. То есть ваше местоположение и маршрут следования (трек) доступны любому, кто зайдет на сайт. Для попробовать интересно, а использовать постоянно — ну так себе удовольствие, на мой взгляд.
Но эту технологию вполне можно использовать и приватно. Реализация и возможности зависят от задач и от используемого оборудования. В самом простейшем варианте можно собрать систему очень дешево из тех компонентов, которые не нужно неделями ждать с али — все можно купить у нас, собрать за час-два и проверить работоспособность. А у тех, кто и сам любит что-либо мастерить — всё уже может найтись дома. Цены я, всё-же, буду приводить с али, как более универсальной площадки.
APRS. Кратко о системе. Глобальная радиолюбительская система связи.
Полный размер
OrangePi + SDR
Вопрос — для чего это всё может пригодится? Понятно, что если нужен просто GPS мониторинг через интернет (GPRS, 4G и т.д.) — покупаем трекер или ставим приложение на смартфон, идем на любой сервис мониторинга и не паримся. Но есть задачи, в основном коммерческие, где нужно удешевить процесс или GSM-сети нет.
Примеры таких задач:
— база отдыха в удаленном месте — прокат техники, сотрудников. Интернет на самой базе обычно хоть какой-то, но есть — направленные антенны, усилители. Дальше на гостевые дома по проводу или Wi-Fi. А трекеры как? APRS-трекеры будут оптимальным решением.
— мониторинг автопарка в небольшом городе (да и в большом тоже — просто антенну повыше) — нет необходимости тратиться на сим-карты и саму GSM-связь. Для кого-то может быть критично.
— аналогично базам отдыха, APRS-трекеры можно использовать для выпаса скота.
Ну и так далее. В общем, в любых удаленных районах, где есть некая база с наличием интернета и территорией с отсутствием сотовой связи.
Ну, а радиолюбителям с большими антеннами — так и вовсе не проблема использовать даже чисто для себя, локально, в рамках своего города.
На понадобится:
Плата миникомпьютера, например самый дешевый OrangePi Zero, примерно 1000-1300 руб.
CP2102 USB-UART или аналогичный, для первого подключения к OrangePi для настройки — 60 руб.
Простой китайский SDR приемник, полно в продаже на авито и на али, примерно 1000-1300 руб.
Полный размер
OrangePi Zero
Полный размер
CP2102 USB-UART
Полный размер

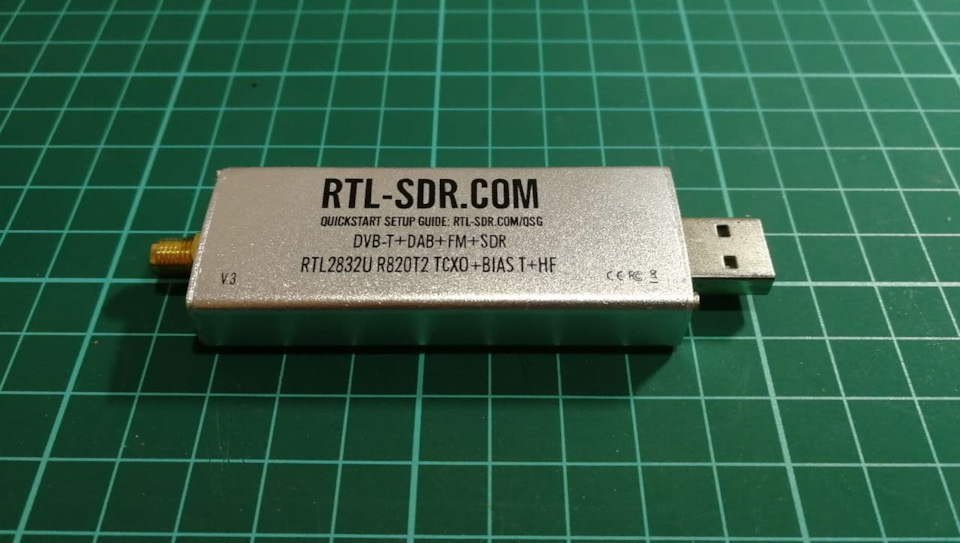

SDR приемник
В качестве трекера:
Смартфон на андроид. Уже есть у большинства. Тем, у кого ничего нет, кроме айфона — ну не повезло, значит 🙂
Радиостанция, самая простая, имеющая режим VOX (активация передачи голосом). Какой-нибудь простейший Baofeng, примерно 1500 руб.
Два аудио-разъема 3.5мм и один 2.5 мм.
Пару резисторов 470 Ом (может быть и не нужно, но об этом ниже).
Кусок провода для соединения разъемов.
Паяльник, чтобы соединить аудио-разъемы с проводом. Никуда больше паяльником лезть не нужно.
В качестве сервера используем сервис livegpstracks.com — всё по-русски, есть поддержка APRS и 4 устройства на аккаунт бесплатно. Нет, можно конечно тоже что-то своё локально поднять, но тут я уже смысла не вижу — главное чтобы сервис не показывал данные всем подряд, как aprs.fi. Кстати, я больше не видел сервисов мониторинга, которые могли бы принимать данные по APRS-протоколу.
Наверное, я всё-таки сделаю допущение, что вы сможете сами подключить OrangePi Zero и установить на него Armbian. Поэтому не буду описывать этот процесс. В конце концов, подобных мануалов в инете масса, не вижу смысла повторяться. Начну с установки необходимого софта:
—————————————-
apt-get apdate
apt-get install git cmake libusb-1.0 pkg-config nano python2 python2-pip python-pkg-resources
pip install setuptools
cd rtl-sdr/build
cmake ./ -DINSTALL_UDEV_RULES=ON -DDETACH_KERNEL_DRIVER=ON
make
clear
make install
cd ./multimon-ng
mkdir build
cd build
cmake .
make
make install
cd ./pymultimonaprs
python2 setup.py install
—————————————-

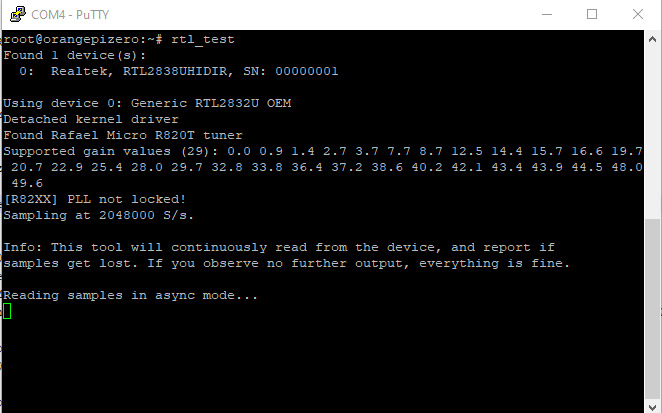

Подключаем SDR в USB нашего OrangePi, проверяем:
И должны будем увидеть что-то вроде этого:

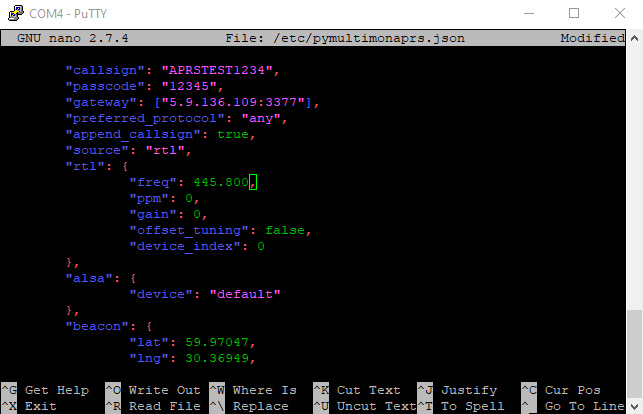

pymultimonaprs.json
callsign — произвольный уникальный идентификатор. На livegpstracks тоже определяется как трекер. Можно добавить в систему, тогда база будет видна на карте.
passcode — произвольный пароль, не требуется, не проверяется. Вероятно, можно оставить пустым.
gateway — адрес сервера и порт. Для livegpstracks.com это 5.9.136.109:3377. Для aprs.fi это euro.aprs2.net:14580
source — rtl
freq — частота, на которой мы слушаем трекеры, я тестировал на 445.800 МГц
lat и lng в секции beacon — координаты сервера-базы. Если трекер-базу «APRSTEST1234» добавить в систему мониторинга, то он будет отображаться на карте именно в этих координатах.
Получаем такой вот результат:
pymultimonaprs
Отлично, сервер готов, принимает данные на частоте 445.800 МГц и отправляет данные на livegpstracks.com в мой аккаунт.
Теперь переходим к трекеру.
Для начала попробуем готовый вариант. Есть у меня рация Yaesu FT2D, в ней есть GPS и APRS. Я ее уже пробовал на aprs.fi — нормально работает. В Питере правда, только из окна на высоком этаже на автомобильную антенну. С земли на штатную антенну ни разу не смог.

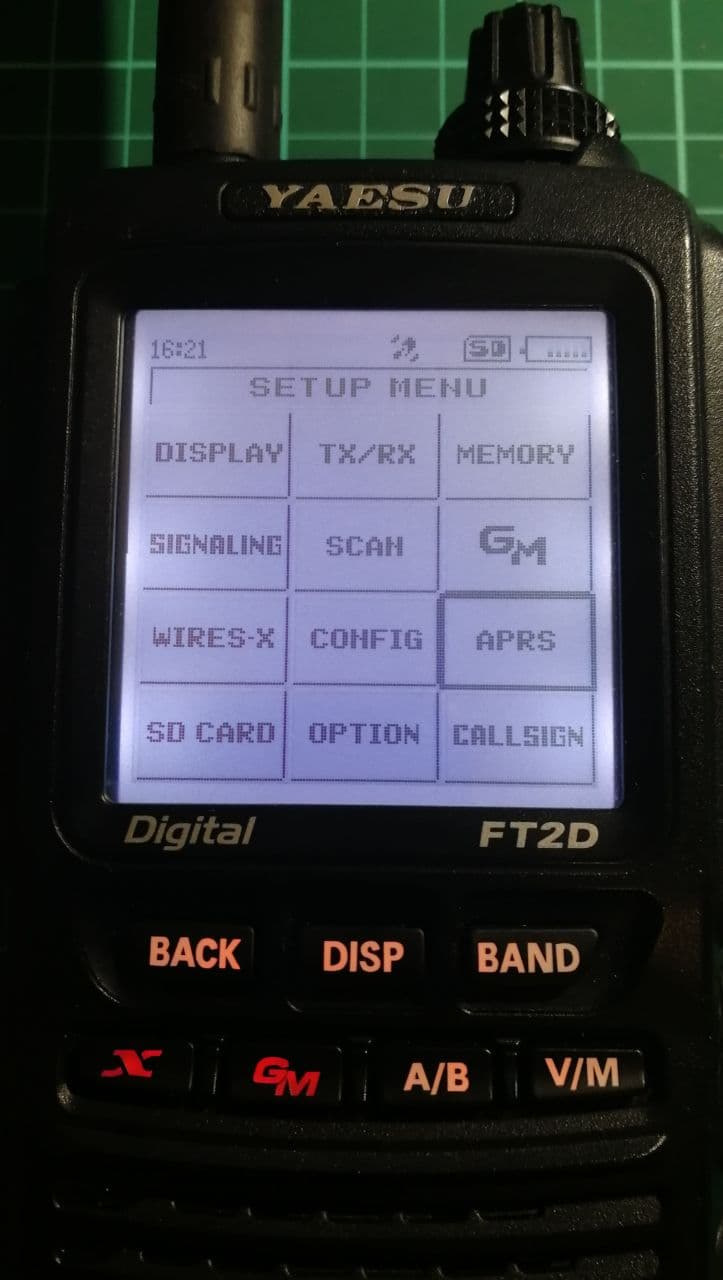

1. Заходим в меню APRS
2. Меню CALLSIGN — вводим идентификатор. Именно его мы будем добавлять в сервисе мониторинга в качестве идентификатора (imei) трекера

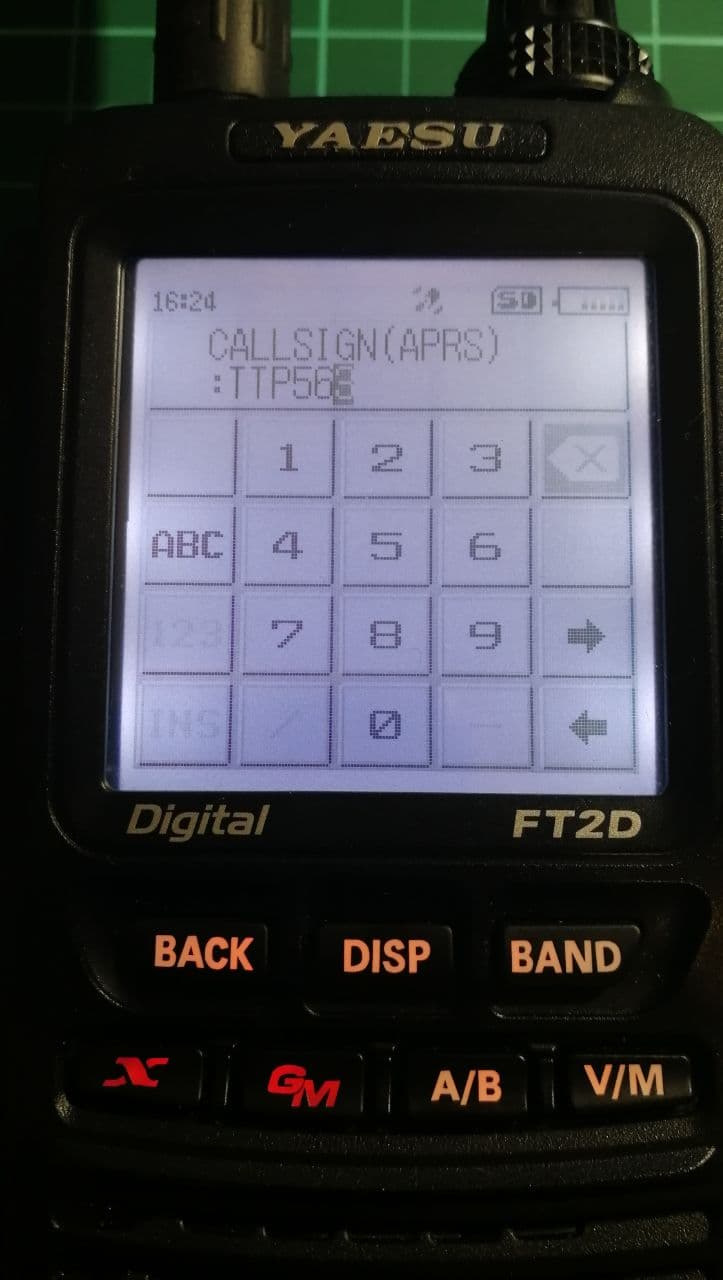

Вписываем Имя-Идентификатор
3. GPS POWER — включаем GPS
GPS Включен

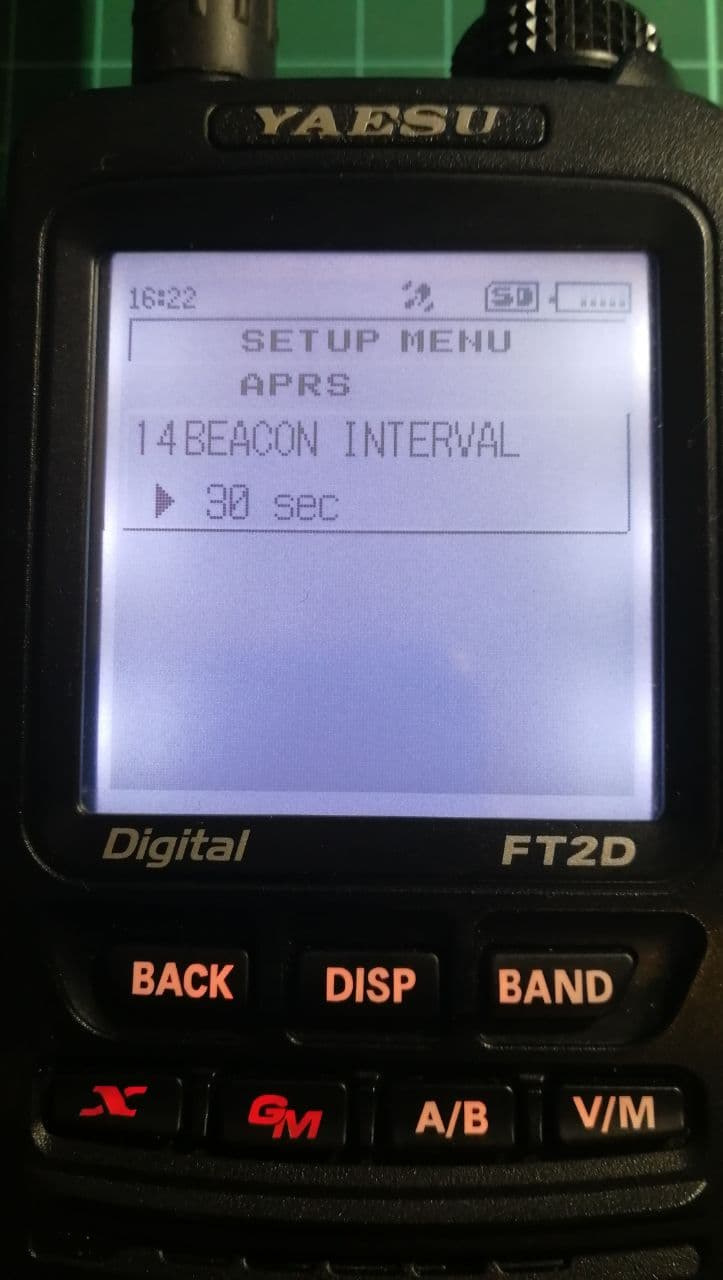

4. BEACON INTERVAL — интервал, с какой частой будут передаваться данные на сервер.

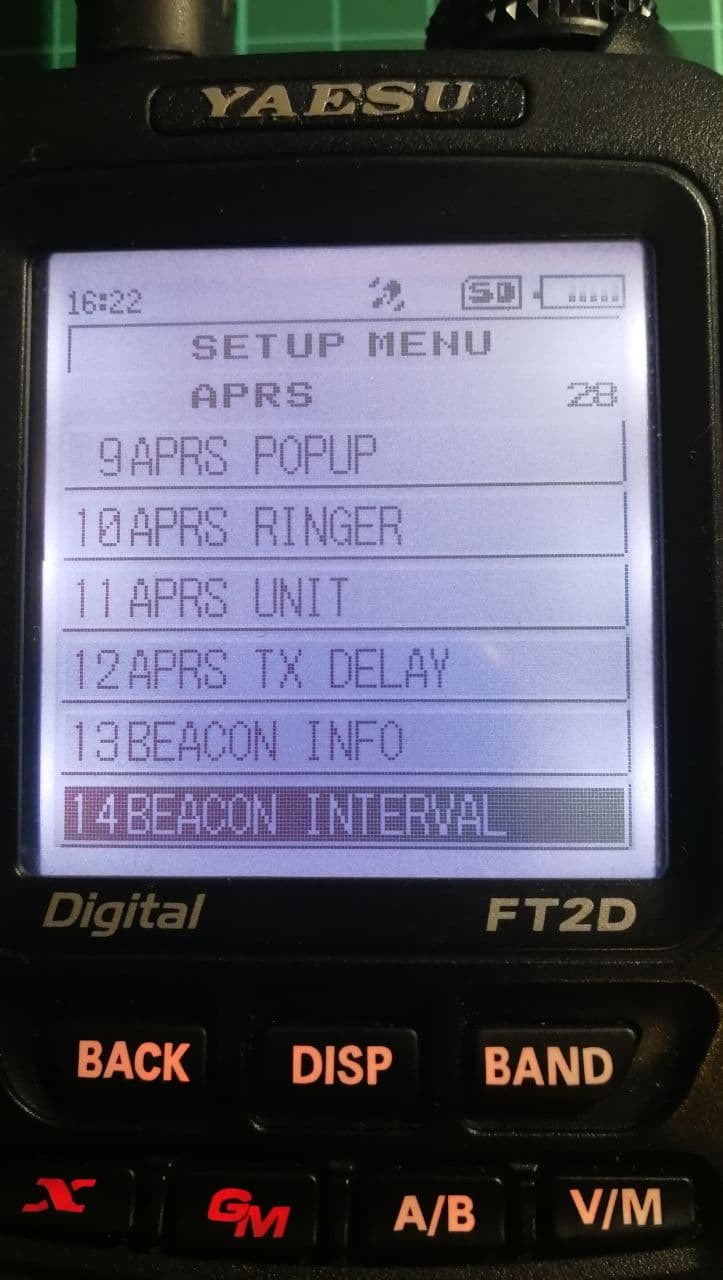

BEACON INTERVAL
Следует обратить внимание, что передача в режиме APRS работает только на рабочем диапазоне B. Поэтому именно там нужно выставить частоту, которую мы задали в настройках APRS-сервера — 445.800 МГц.
Вот собственно и все — трекер настроен и готов. После того, как положил рацию на подоконник — всё отлично заработало — координаты определились, на карте видно. Легко и просто.

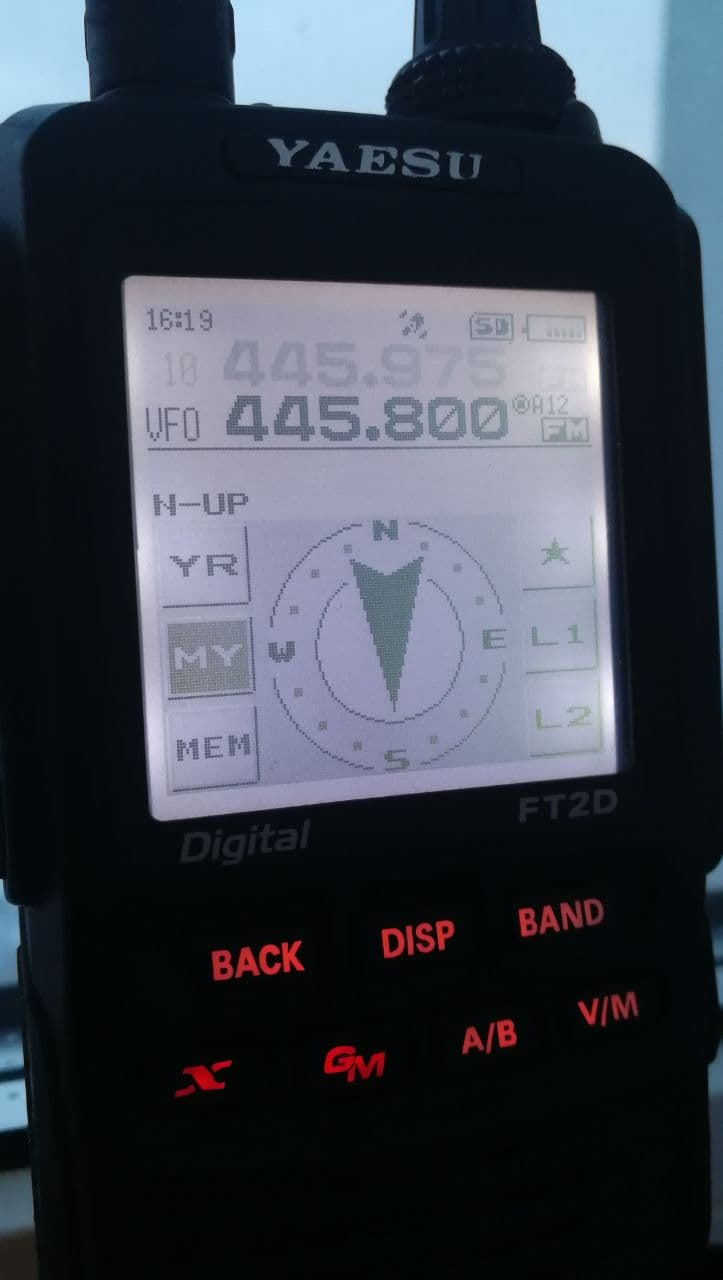

Yaesu FT2D на подоконнике

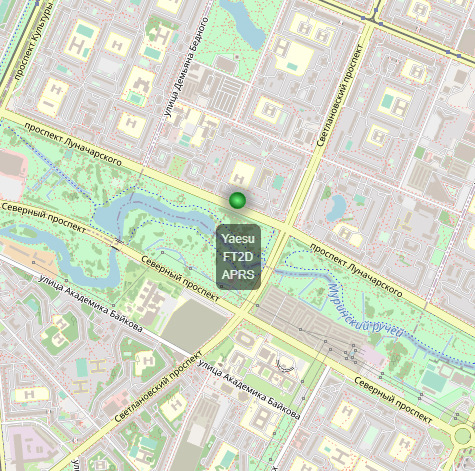

Yaesu FT2D на карте livegpstracks.com
Перейдем к более сложному, но более дешевому варианту — баофенг, провода, смартфон и специальное приложение APRSdroid.
Кстати, по приложению APRSdroid. В Google Play оно платное, но если у вас нет возможности задонатить автору покупкой приложения, то можно скачать в виде APK прямо на сайте автора — aprsdroid.org
Принцип действия — смартфон определяет координаты и формирует звуковой сигнал в котором закодирован пакет с данными. Ну, это если по-простому, не вдаваясь в излишние подробности. Этот сигнал нам нужно выдать в эфир в помощью рации. Сигнал у нас выдается в гарнитуру и передается (по проводу) на рацию.
На рации включен режим VOX — это активация передачи в эфир по наличию звука в гарнитуре (не только в гарнитуре, конечно, но режим обычно используется с гарнитурой). То есть нам не нужно жать кнопку PTT, когда приложение на смартфоне воспроизводит в гарнитуру сигнал с кодированным пакетом — рация сама активируется на передачу и пакет уходит. Выглядит сложно, на практике довольно таки просто.
Делаем провод по такой схеме:
Это схема из видео про APRS (кстати, рекомендую посмотреть) довольно известного канала на youtube про радио Алексея Игонина.
У меня не нашлось дома конденсаторов, да и резисторов слишком много показалось 🙂
Поэтому слегка упростил, просто выкинув конденсаторы и пару резисторов на GND. С конденсаторами понятно. А зачем выкинул два резистора? Ну, не заработало, почему-то в таком варианте. Нашел в инете, что можно просто использовать два резистора на 470 Ом. Резисторы регулируют уровень сигнала. Есть мнение, что и без них будет работать, но не проверял.
Я не электронщик, вникать в схему не хочу — работает и хорошо. Хотя, наверное, правильно использовать первую схему.
Вот эдакая «сопля получилась». Использовать это я не собираюсь — у меня yaesy есть из первого теста, поэтому чисто для эксперимента — пойдет.
Источник: www.drive2.ru
Работа пакетной связью (APRS) через Международную Космическую Станцию (ISS)
APRS — это протокол цифровой радиолюбительской связи. На базе этого протокола построена глобальная система связи. Её основные задачи: передача информации о координатах объектов в пространстве, обмен сообщениями, передача данных с погодных станций и многое другое.
Частота APRS digipeater ISS (МКС):
Uplink/Downlink: 145.825 Mhz
Для работы через МКС я использую UISS. Скачиваем программу.
Запускаем установку и принимаем лицензионное соглашение:
Выбираем путь установки программы. Я оставляю по умолчанию:
Ставим галочку для установки UZ7HO soundmodem (если не стоит):
Выбираем название папки с программой в меню «Пуск». Я оставляю по умолчанию:
Запрос создания ярлыков. Оставим по умолчанию «На рабочем столе»:
И нажимаем Install (Установить):
Убираем галочку читать инструкцию (readme.txt) и ставим галочку «Launch UISS» (Запустить UISS):
Запускается UISS и простит ввести Ваш позывной. Вводим и нажимаем OK:
Открывается 3 окна: сама программа UISS:
Программа UI-MapView (её можно пока зарыть):
И UZ7HO SoundModem:
Приступаем к настройке программы UISS. Нажимаем «Setup -> UISS…»:
Переходим во вкладку «APRS»:
Ставим галочку напротив «No UISS Tag in TX APRS Position» (Не передавать тег UISS):
Нажимаем кнопку «Setup Your APRS».
Вводим свои данные местоположения Вашей станции, выбираем иконку APRS и нажимаем сохранить:
Мы вышли в главное окно программы UISS. Мы к нему вернемся, теперь переходим к настройке аудиосистемы компьютера.
Настраиваем аудиосистему компьютера для передачи аудиосигнала с эфира в SoundModem (на примере Windows 7).
Нам нужно подать аудиосигнал эфира с приёмника на модем. Для этого в настройках аудио нам нужно включить стереомикшер. По умолчанию он отключён. Открываем пункт «Устройства воспроизведения»:
Откроется окно «Звук». Перейдите на вкладку «Запись»:
Правой кнопкой выбираем «Показать отключённые устройства»:
Выбираем правой кнопкой мыши на «Стерео микшере» пункт «Включить»:
На включённом «Стерео микшере» выбираем «Свойства»:
Отключаем «Прослушивать с данного устройства»:
Выставляем «Уровни» в 100%:
Во вкладке «Улучшения» включаем «Удаление постоянной составляющей» и «Отключение всех звуковых эффектов»:
Во вкладке «Дополнительно» устанавливаем «Формат по умолчанию» на 48000Гц (Студийная запись), ставим галочки «Разрешить приложениям использовать устройство в монопольном режиме» и «Предоставить приоритет приложениям монопольного режима»:
Сохраняем всё нажав «ОК».
Настраиваем SoundModem
Возвращаемся к окну SoundModem:
Выставляем скорость 1200 bd .AX25 AFSK (APRS на МКС работает с этой скоростью и модуляцией):
Переходим на выпадающий список «Settings» и выбираем пункт «Devices»:
Выбираем из списка «Input device» наш «Стерео микшер». Включаем цветной водопад, поставив галочку напротив «Color waterfall». Включаем порт AGWPE для передачи данных установив галочку перед «Enabled»:
Сохраняем настройки нажав «OK»
Теперь нам нужно принять пару пакетов с МКС, что бы узнать позывной APRS digipeatera (он время от времени может меняться). Для расчета прохождения МКС над вашей станцией можно использовать программу Orbitron. Инструкция по настройке программы Orbitron: https://r4uab.ru/orbitron-setting/
Подключаем станцию к входу ПК по аудиокабелю, настраиваемся на частоту APRS с МКС 145.825 MHz и ждем пролёта спутника и приёма пакетов.
Если Вы настроили «Стерео микшер» верно, то у Вас должен в SoundModem появиться «водопад» после подачи сигнала эфира с трансивера на вход звуковой платы ПК. Настройте громкость звука так, что-бы «водопад» у модема был немного желтоватый:
Во время пролёта МКС в окне Soundmodem и UISS Вы должны увидеть пакеты APRS:
И положения работающих станций через МКС на карте:
Нас интересует позывной APRS digipeatera МКС (на сегодня это RS0ISS-4, видно в окне программы):
Прописываем RS0ISS-4 в поле «Via»:
Теперь можно изменить поля «TX text» и «TX APRS Position» по своему усмотрению:
Если у Вас все отображается, то приём настроен верно. Теперь пробуем нажать кнопку «Position». В динамиках своего ПК Вы должны услышать характерный звук APRS «пакета», в окне UISS остался ваш пакет с координатами станции:
Услышали? Отлично. Подключаем выход динамиков ПК к микрофонному входу трансивера.
Ждем очередного витка МКС и попробуем передать ваши координаты в сторону МКС. Если МКС digipeater вас услышал, то он отправит ваш переданный пакет обратно в эфир, Вы это увидите в окне программы UISS:
Что бы произвести связь с другой станцией, выбираем в поле «MHeard» двойным щелчком мыши нужную станцию:
К примеру выбираем SV2CPH и пишем корреспонденту в поле «Message» сообщение: «Hello from Russia. QTH: Ruzaevka, LO24LA»:
Жмем кнопку «Message» и отправляем сообщение на APRS digipeater на борту МКС:
Получаем подтверждение, что ваше сообщение было ретранслировано с борта МКС:
Ждем ответа корреспондента и завершаем связь. На этом всё, удачных связей!
- Наш чат в Telegram для консультативной поддержки и просто для общения — https://t.me/amateursat
- Наш канал в Telegram — https://t.me/r4uab_ru
- Наша группа в VK — https://vk.com/r4uab_ru
- Наша группа в Одноклассниках — https://ok.ru/group/56474542801028
- Наша группа в Facebook — https://www.facebook.com/groups/r4uab
- Наша группа в Instagram — https://www.instagram.com/r4uab.ru/
- Наша группа в Twitter — https://twitter.com/R4UAB
Источник: r4uab.ru
Что такое APRS? И зачем он радиолюбителям?
Мир меняется, высокие технологии все больше входят в нашу жизнь. Спутниковые системы слежения, навигация, GPS — есть почти в каждом мобильном устройстве. Все чаще оснащаются им и радиостанции. И если рядовой обыватель побаивается что о его передвижениях станет кому-то известно, то радиолюбителям, наоборот, было бы хорошо, сообщить корреспонденту свои координаты.
И тут возникает идея — А что если создать систему, виртуальную карту, на которой в реальном времени будут отображаться все работающие радиолюбители, базовые станции, автомобили с мобильными рациями, их передвижения, точное расстояние от одной станции до другой. А так-же частоты, диапазон на котором радиолюбитель в данный момент слушает эфир, вид его модуляции. И все это прикрутить к интернету.
Татам-м-м! Встречайте, это и есть система APRS. И она работает без малого уже тридцать лет.
В интернете информация о системе APRS и о том как ей пользоваться представлена весьма скудно.
Рассмотрим различный способы взаимодействия с системой.
1. Это когда мы просто наблюдатели. Для этого даже рация не нужна. Открываем в интернете сайт — АПРС.ФИ и в режиме реального времени наблюдаем за теми станциями , которые отображаются на карте. Как видим к радиолюбительскому позывному через тире добавляется цифра. Это SSID.
Не будем перечислять все, лишь уточним, что -7 это носимая радиостанция, -9 это станция в автомобиле.
Смотрите какая станция находится недалеко от вас, кликаете на нее. Смотрите частоту на которой она передает и принимает и по старинке вызываете ее голосом. Это не совсем интересно. Тем более, что многие станции работают в автоматическом режиме и оператор за ними не следит.
2. Здесь нам потребуется радиостанция с поддержкой aprs, но не обязательно покупать дорогую фирменную радиостанцию, можно подключить самый обычный Baofeng через специальный кабель к мобильному телефону и установить на телефоне специальное приложение. На станции нужно установить частоту 144.800 мГц (скорость 1200 бод) или 432.500 мГц (скорость 9600 бод).
После того, как вы установите приложение и соедините телефон со станцией. Можете отправить посылку в эфир. Ваша станция перейдет на передачу и отправит короткое цифровое сообщение. В него можно включить несколько строк текста. Так же можно настроить автоматическую отправку таких сообщений в эфир.
Но не рекомендуется делать это слишком часто. Одной посылки в пять -десять минут будет достаточно.
Как только ваш сигнал отправленный в эфир услышит один из ближайших APRS узлов, ваш позывной вместе с вашим коротким сообщением появится на карте, а в ответ вы получите сообщение. Поздравляю, связь установлена! Примеры на фото.
Есть еще очень интересного в протоколе связи APRS — можно построить цифровой маяк, интернет шлюз или точку доступа. Я думаю, что на первый раз информации достаточно. Так же прошу строго меня не судить за вышеизложенное. Возможно я сам чего-то немного недопонимаю. Если так, то прошу поправить меня в комментариях.
