карта на ГБО аляска в программе AlGasSynchro
Сообщение sergey66 » Сб окт 19, 2019 7:39 pm
прикладываю два скриншота карты ГБО:
1 скрин — С компа подключенного к блоку на машине
2 скрин — При открытии осцилограммы и настроек без подключения к блоку.
срин и осцилограмма сняты практически в одно и то же время.
LPG VS CNG WHICH GAS IS MORE POWERFUL #EXPLOSION TEST.
Как видим карты отличаются и довольно сильно, как бензиновая так и газовая.
Какой карте верить? Почему такое?
У вас нет необходимых прав для просмотра вложений в этом сообщении.
sergey66
карта на ГБО аляска в программе AlGasSynchro
Сообщение Propan » Пн окт 21, 2019 12:40 pm
Я не вижу у Вас проблем и Вашей машины. Не мешайте машине работать.
С уважением, Дмитрий.
ICQ, email, ЛС — только для личных сообщений. Вопросы по Газобаллонному Оборудованию только на форумах.
Поставил Тритон-отпишись — помоги другим с выбором.
Propan
карта на ГБО аляска в программе AlGasSynchro
Сообщение Влад Ом » Пн окт 21, 2019 7:52 pm
Да. Ты еще не видел разницы карт бенз. и газ.
Влад Ом
карта на ГБО аляска в программе AlGasSynchro
Сообщение sergey66 » Вт окт 22, 2019 11:39 pm
вопрос не в разнице между картами на бензине и газе. Вопрос почему карты в программе разные. Одна снята на работающем блоке, другая снята по осцилограмме, и все в одно и то же время. Здесь может быть засада при настройке? Я вот столкнулся с такой проблемой на ЗМЗ409051 с БОШ17.9.71. Карта в «0» — долговременная коррекция «+8 +10%».
На утро на холодную имеешь проблему с запуском. Карту по ДК с коррекцией по RPM — все в норме, но карта на те же 8-10% богаче, и ее хватает на 2-3 недели, потом убегает и опять приходится править, что бы утром завелась нормально или сбрасывать адаптации в бензомозге.
Источник: www.propan.ru
Настройка ГБО-4 инструкция для чайников
Купив б/у машину «на газу» и я был счастлив, что буду экономить на топливе. В действительности я огреб кучу проблем с газовым оборудованием, которые удалось решить спустя год копания в инете, чтения форумов и посещения разных СТО по ГБО. Изложенные рекомендации, основаны на моем личном опыте самоучки, и адресованы новичкам и чайникам, кто хочет разобраться и настраивать свою машину сам.
How to calibrate Gasitaly F5 (AEB) software
Машина Geely CK2. Оборудование:
— Редуктор Tomasetto Alaska AT-09;
— Форсунки REG FAST Light (синие);
— ЭБУ (электронный блок управления) Stag 4 plus.
Шаг первый – заглядываем под капот машины.
1 – газовый клапан; 2 – редуктор; 3 – рейка с газовыми форсунками; 4 — MAP sensor; 5 – фильтр газообразного пропана.
Назначение:
1) Газовый клапан:
— клапан устанавливается в подкапотном отсеке между баллоном и редуктором
— клапан перекрывают или открывают газовую магистраль по команде переключателя/ коммутатора/ блока управления
— когда электропитание отключается, он должен находиться в закрытом положении
2) Редуктор:
— испарение жидкой пропанобутановой смеси (нефтяного газа), осуществляется за счет снижения давления и теплообмена между частями редуктора, подогреваемыми жидкостью системы охлаждения
— автоматическое снижение давления до рабочего уровня
3) Газовые форсунки (инжекторы):
— блок газовых инжекторов устанавливается в непосредственной близости от впускного коллектора и подключается шлангами к форсункам, врезанным в коллектор максимально близко к впускному клапану
— основной параметр инжекторов – минимальное время открытия. Чем меньше время открытия, тем быстрее работает инжектор и точнее может быть осуществлена подача газа
4) MAP sensor (датчик давления и температуры газа):
датчик, измеряющий температуру газа непосредственно в потоке газа. Он объединен с датчиком давления газа, что дай возможность ЭБУ газа делать правильные расчеты и коррекции
5) Фильтр паровой фазы газа тонкой очистки:
— устанавливается между редуктором и газовыми инжекторами
— обеспечивает тонкую фильтрацию испаренного газа (70-80 микрон)
На что следует обратить внимание:
1. Шланги с ОЖ идущие к редуктору должны быть толстые и врезаны параллельно печке. Если у вас на штуцер редуктора одет кусок толстого шланга, а в него вставлен шланг с мизинец толщиной будут проблемы с прогревом редуктора см. статью.
2. Не поленитесь, подтяните все хомутики. Со временем шланги обжимаются и газ начинает травить.
3. Проверьте провода идущие от мозгов ГБО к аккумулятору. Они хлипкие. В инете описано много случаев, когда проблемы с ГБО были связаны с отвалившимися контактами.
4. Рекомендованное положение форсунок – вертикальное. Добивается притягиванием их пластиковыми хомутами к «чему удобнее». Проводя ТО, мастера эти хомуты обрезают, а затем часто ленятся всё восстановить, как положено, и форсунки болтаются «как есть» на своих шлангах.
Шаг второй – приобретаем кабель, устанавливаем ПО.
С кабелем два варианта или покупаем или делаем самостоятельно – инет в помощь. Я купил. ПО скачиваем на официальном сайте (www.ac.com.pl), оно бесплатное (точнее входит в стоимость вашего газового ЭБУ). Для мобильности устанавливаем ПО на ноутбук. Тут есть пару моментов:
— батарея ноута должна выдерживать минимум 10-15 минут работы, иначе рискуете его выключением посередине калибровки;
— желательно доступ к инету:
а) для обновления прошивки газового ЭБУ;
б) если у вас стоит Windows 7.
Дело в том, что подлая Windows 7 ставит драйвера только на тот порт USB куда вы воткнули кабель. Если он у вас вдруг разболтался и вы решили кабель воткнуть в другой USB, то Windows 7 начнет качать с инета драйвера по новой и по новой их устанавливать именно для этого порта USB.
Подключаем кабель к разъему газового ЭБУ и ноуту. Запускаем ПО.
Шаг третий – настройка ГБО.
Прежде, чем лезть в настройки, рекомендую прочитать статью, автор толково изложил принципы работы газового ЭБУ.
Ниже приведен текст взятый от сюда. Добавлены комментарии ( К: ) по выбору некоторых параметров, исходя из собственного опыта.
После установки программы, подключаем кабель интерфейса к блоку управления, заводим автомобиль и запускаем программу. В открывшемся окошке мы увидим разные вкладки, параметры настройки и т.д.
Первое окно.
Все, на что нужно обратить внимание в первом окне это несколько пунктов.
1. Кол-во цилиндров ⇒ Выставляем кол-во цилиндров вашего автомобиля.
2. Кол-во цилиндров на катушку ⇒ Правильно выставляем кол-во цилиндров на катушку. В зависимости от типа вашего двигателя и количества цилиндров, это значение может быть от 1 до 4. Если вы правильно его выставили, то значение сигнала RPM (в окошке по середине справа), будет примерно соответствовать оборотам вашего двигателя.
Второе окно.
Двигаемся далее и переходим во вкладку «Установки ГАЗ контроллера»
Здесь нам необходимо обратить внимание на следующие показатели.
1. Температура включения ⇒ Для нормальной работы редуктора, он должен быть хорошо прогрет. Но здесь мы указываем минимальную температуру переключения автомобиля на газ. Летом это не менее 35°, зимой не менее 40°. Следует отметить, что чем лучше прогрет редуктор, тем стабильнее его работа и мягче переход с бензина на газ. Поэтому мы выставляем 45°, чего вполне достаточно для нормальной работы в любое время года.
К: Лучше выставлять 45°. Во первых, у многих машин до 40° ОЖ активен режим прогрева двигателя. Во вторых, устанавливая температуру ниже 45°, большой экономии от более быстрого переключения на газ вы не получите: летом ОЖ >40° нагревается очень быстро, в зимние морозы переход на газ при температуре редуктора
2. Тип газовых форсунок ⇒ Это значение, обязательно должно соответствовать тому типу форсунок, которые вы установили. В нашем случае это форсунки Hana 2000 black.
3. Тип топлива ⇒ Выбираем тип топлива. LPG(пропан-бутан), CNG(метан)
Все остальные показатели можно оставить в стандартных значениях. Они относятся к более детальной, профессиональной настройке.
Для тех кому интересно, вкратце опишем их значения, кому нет – просто пропустите следующий абзац.
• Обороты двигателя ⇒ это минимальное значение оборотов двигателя при которых система будет переводить автомобиль на газ.
• Время включения ⇒ тут выставляется задержка по времени для перевода автомобиля на газ после запуска.
К: Я установил 60с. Для особо жадных которые хотят сэкономить, объясню: 1) лично у меня на машине режим прогрева длится не меньше минуты летом, зимой еще дольше; 2) вы смотрели на показатели впрыска бензиновых форсунок после запуска? Их параметры стабилизируются после 30-40с работы! Спрашивается, зачем насиловать двигатель в этот период переходом на другое топливо?
• Отключение цилиндра ⇒ это значение выставляется уже после калибровки путем проб, с целью добиться максимально плавного переключения с бензина на газ и обратно.
• Теплый старт ⇒ Возможность запуска на газу с прогретым двигателем. Эту функцию лучше оставить выключенной.
• Мин. температура газа ⇒ Если температура газа опустится ниже выставленного значения система автоматически перейдет на бензин.
• Мин. обороты на газе ⇒ Если обороты упадут ниже выставленного значения, то система автоматически переведет автомобиль на бензин.
• Макс. обороты двигателя ⇒ Если обороты двигателя превысят установленное значение, система автоматически перейдет на бензин.
К: Одну из главных причин против установки ГБО, как прогар клапанов, можно устранить здесь. Дело в том, что газ имеет более высокую температуру сгорания, чем бензин, при этом он сгорает медленнее. При высоких оборотах двигателя, газ не успевает полностью сгореть в цилиндре, его выталкивает в выпускной коллектор где он и догорает портя клапана.
Осталось понять что такое «высокие обороты»? В нескольких источниках я встречал цифру 4000-4500 об/мин. Я перестраховался: выставил 3800 об/мин.
• Макс. нагрузка двигателя на газу ⇒ Блок управления рассчитывает нагрузку двигателя в процентном соотношении. Тут можно выставить максимально допустимое значение нагрузки двигателя при работе на газу.
• Давление редуктора ⇒ Рабочее давление после автокалибровки, автоматически установится на том уровне на котором будет проводится настройка. Минимальное давление – это давление газа ниже которого система автоматически переведет автомобиль на бензин.
• Экстра-впрыски – импульсы впрыска бензина. Ниже установленного значения контроллер газа будет их игнорировать.
• Установка газовых форсунок ⇒ Возможность коррекции впрыска в процентном соотношении, отдельно по каждой форсунке.
• Датчики ⇒ Здесь выставляются типы установленных датчиков температуры газа и температуры редуктора
К: Стоит подробно остановиться на этом месте. Самый просто и неточный способ определить нужный датчик температуры редуктора, это завести машину на холодную и проследить как меняется температура ОЖ на панели приборов в салоне, сравнивая показания температуры редуктора в программе (справа оранжевое Редуктор) при выборе того или иного датчика.
Тут есть одна засад: приборка показывает температуру ОЖ больше 60°, т.е. самое интересное — настоящую температуру переключения с бензина на газ вы не зафиксируете. Почему метод не точный и лучше так не делать? Таким методом я выбрал датчик, который вроде бы подходил.
Но оказалось, что температуру ниже 50-60° он определял не правильно и зимой машина тупила при переходе на газ, при том что «Мин. температура газа» была выставлена аж 55°. Способ второй и правильный – воспользоваться для определения температуры ОЖ бортовым компьютером, OBD сканером и т.п. Собственно приобретение OBD2 ELM327 на Алиэкспресс и решило проблему с выбором правильного датчика.
Им оказался, как ни странно, тот что помечен «стандарт». Следует понимать, что редуктор прогревается медленнее чем ОЖ, отставание может быть 5-10° в зависимости от окружающего воздуха. При переходе на газ на ХХ температура редуктора будет меньше приблизительно на 2-5° чем ОЖ.
Датчик температуры газа определить проще: прогреваем машину так, что бы показания Газ (в программе справа бордовое) были 40-45°. Выходим из машины, и беремся рукой за газовый шланг, который идет к форсункам. Теплое? Значит где то около 40°. Нужный датчик находится быстро, потому как неподходящие врут сильно.
У меня им оказался опять таки «стандарт».
Третье окно
Переходим во вкладку «Автонастройка» и нажимаем «Старт»
К: Автокалибровку рекомендую производить на хорошо прогретом двигателе: когда температура редуктора, газа (шлангов ведущих к форсункам) и подкапотного пространства установиться на постоянном, рабочем значении. После автокалибровки стоит сохранить настройки (вкладка Параметры автомобиля — Сохранить). Пригодиться. Желание вручню подредактировать карту очень навязчиво, а результат не очевиден.
Система начнет автоматическую настройку, как только автомобиль будет прогрет до 50°. Посте старта, необходимо подождать некоторое время пока калибровка не будет завершена. Как правило это занимает до 2 минут.
В случае если настройка длится более двух минут, скорее всего, это говорит о том, что есть какие-то неполадки в системе зажигания, либо неправильно подобранно или установлено оборудование. Стоит отметить, что для корректной работы гбо, такие элементы системы зажигания автомобиля как свечи, провода, катушки, должны быть в идеальном состоянии. Если эти узлы «прошли» более 70% своего ресурса, их рекомендовано заменить.
После того как автонастройка будет закончена переходим во вкладку «Карта»
Четвертое окно
Графическая карта будет выглядеть примерно следующим образом.
Важно чтобы, график располагался в диапазоне коэффициента между 1.1 – 1.6.
Такой график говорит о том, что при подборе оборудования и его монтаже, не было допущено никаких ошибок. Ведь форсунки и редуктор подбираются исходя из мощности вашего двигателя. Скажем у вас KIA Ceed, с объемом двигателя 1.6 см3 и мощностью 122 лошадиных силы. Следовательно, выбирать редуктор и форсунки стоит, опираясь на эти параметры.
На такой автомобиль вполне подойдет редуктор Tomasetto Alaska AT09 мощностью до 136 л.с. и форсунки Hana 2000 red – работают в диапазоне от 26 до 39 л.с. на один цилиндр. Так же можно устанавливать универсальные форсунки типа Valtek type 30. В комплекте с ними поставляют жиклеры с заводским диаметром дюз 1.5 мм. Мастер при монтаже рассверливает их до необходимого размера.
По аналогии, подбирается оборудование на любой другой автомобиль.
Но что делать, если график находится за пределами этих значений? Причин может быть несколько. Но мы рассмотрим три основных.
1. Неправильно выставлено рабочее давление редуктора.
2. Неправильно подобраны форсунки либо неправильно были рассверлены жиклеры.
3. Первый и второй варианты одновременно.
Как исправить?
Настраиваем рабочее давление редуктора.
В качестве примера, за основу возьмем все тот же редуктор Tomasetto Alaska AT09. Рабочее давление редуктора, рекомендовано выставлять на уровне от 1 до 1,35 атмосфер. Регулируется оно с помощью винта, который находится прямо по центру редуктора. Впрочем, практически во всех редукторах регулировка давления происходит таким же образом.
Если графическая карта находится выше коэффициента 1,6, то давление в редукторе нужно увеличить. При помощи шестигранника проворачиваете винт в сторону увеличения давления. Изменение значения давления, можно наблюдать в реальном времени, в окне программы автонастроки, во вкладке «карта»
Соответственно, если графическая карта ниже коэффициента 1,1, то давление в редукторе нужно уменьшить.
Правильно выбираем форсунки:
Как уже было сказано выше, форсунки подбираются исходя из мощности вашего двигателя. Если регулировки давления редуктора, недостаточно для того, чтобы график оказался в нужном нам диапазоне, то необходимо увеличить либо уменьшить диаметр дюз форсунок. В нашем случае мы рассматривали форсунки Hana 2000 Red. Заводом изготовителем, предусмотрено всего четыре варианта, и подбираются они по специальной таблице. Поэтому ошибиться с выбором сложно.
Что касается форсунок, жиклеры которых, при монтаже рассверливаются, то тут, нет стандартных правил. Каждый мастер делает это по-своему, основываясь на своем опыте. Но в любом случае, сразу, лучше сильно не рассверливать. При необходимости диаметр можно всегда увеличить, а вот уменьшить не так-то просто.
Итак, если наш график находится выше коэффициента 1,6 и путем увеличения давления в редукторе мы не можем добиться желаемого результата, то необходимо заменить форсунки на более мощные либо увеличить диаметр жиклера. Если ниже коэффициента 1,1, то наоборот.
Источник: www.drive2.ru
Alaska lpg cng equipment программа настройки
Pressure sensor ps 02: низкие цены купить в
- Категория: Все товары
Есть скидка
Полный комплект ГБО ALASKA FOX PREMIUM 300 4 цилиндра до 170 л.с. поколения ГАЗ LPG пропан |
- Категория: Все товары
7 499,00 руб.
Есть скидка
Электроника набор впрысковая система ALASKA FOX 300 6 цилиндров 4 поколения ГАЗ ГБО LPG CNG
- Категория: Все товары
5 650,00 руб.
Есть скидка
Полный комплект ГБО ALASKA FOX NORMA 300 4 цилиндра до 170 л.с. поколения ГАЗ LPG пропан |
- Категория: Все товары
7 199,00 руб.
Есть скидка
Форсунки Alaska ГBO LPG CNG газовая рампа 2 ом инжектор 3 цилиндра | Автомобили и
- Категория: Все товары
1 640,00 руб.
Есть скидка
Эмулятор форсунок 2 поколение ALASKA EURO Bosch Газель 4 цилиндра ГАЗ ГБО LPG CNG метан
- Категория: Все товары
1 040,00 руб.
Есть скидка

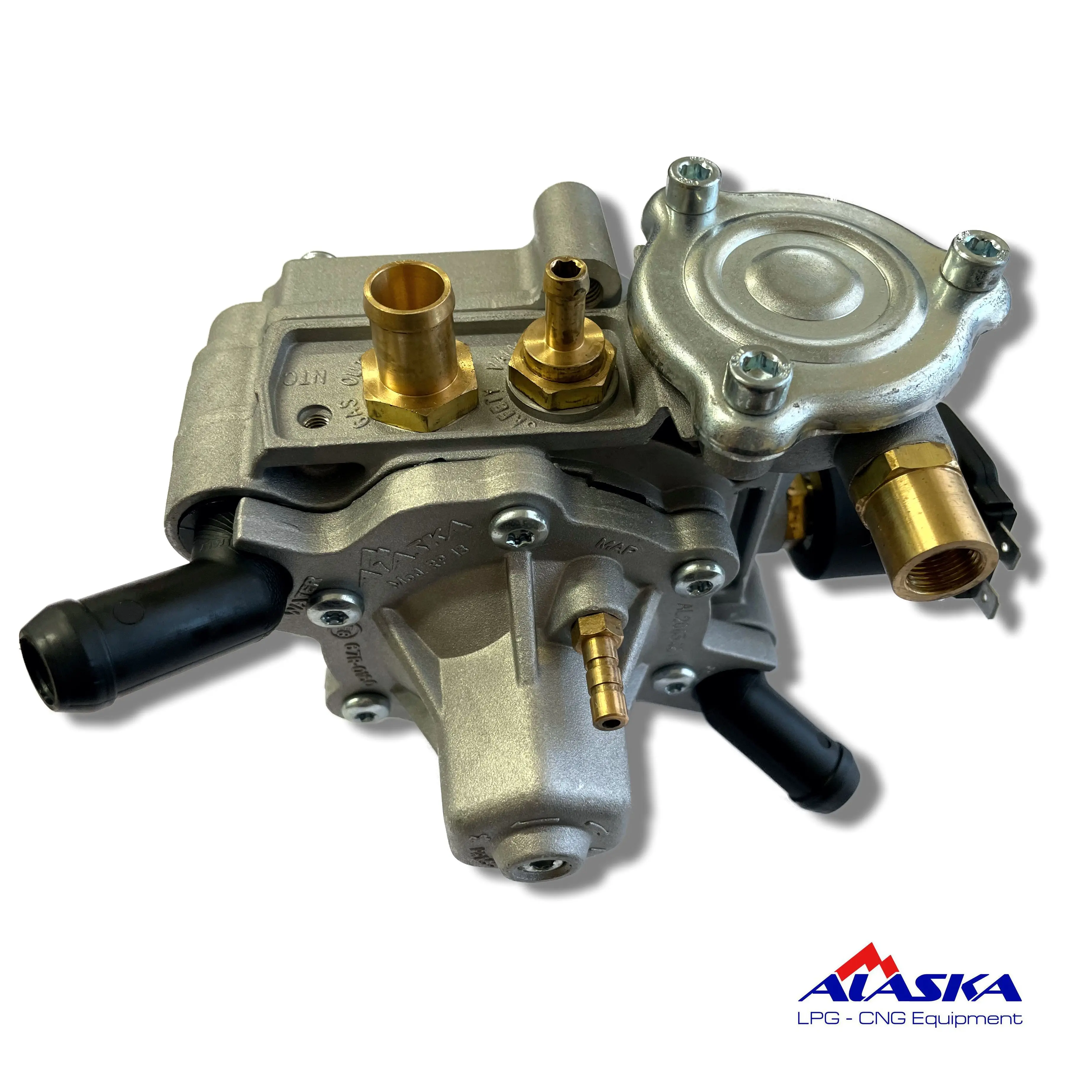

Редуктор газа LPG Пропан ALASKA RP 13 | Автомобили и мотоциклы
- Категория: Все товары
3 110,00 руб.
Есть скидка

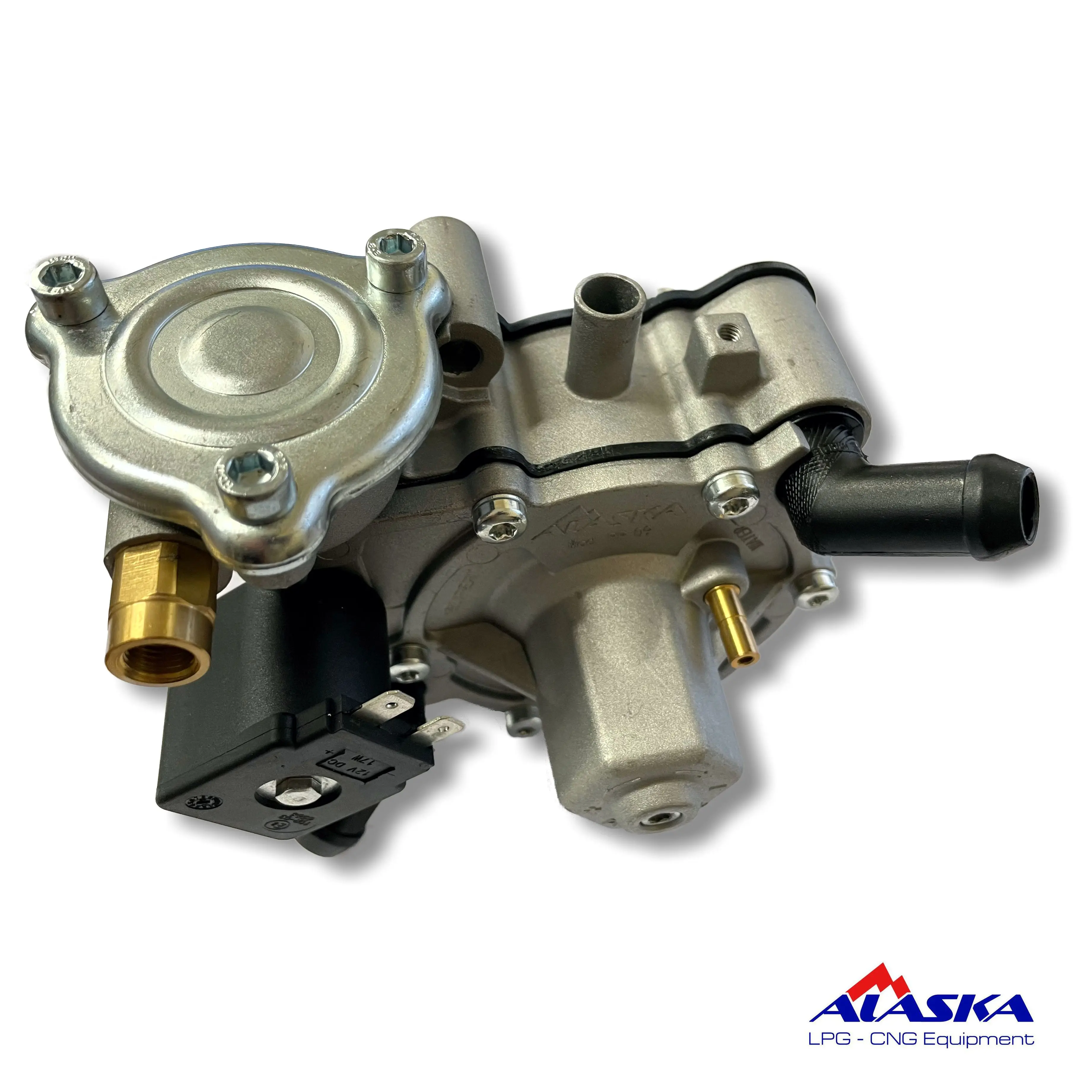

Редуктор газа LPG Пропан ALASKA RP 09 Super 170HP ГБО | Автомобили и мотоциклы
- Категория: Все товары
2 520,00 руб.
Есть скидка
Форсунки ALASKA 4cyl ГБО LPG CNG ГАЗ Рампа 3Ом ТИП 30 Инжектор красные | Автомобили и
- Категория: Все товары
1 640,00 руб.
Есть скидка
Форсунки Alaska 4 цилиндра ГBO LPG CNG газовая рампа 2 ом инжектор | Автомобили и
- Категория: Все товары
1 640,00 руб.
Есть скидка
Переключатель вида топлива Alaska MAX 480 LPG CNG ГБО пропан метан газ | Автомобили и
- Категория: Все товары
Есть скидка

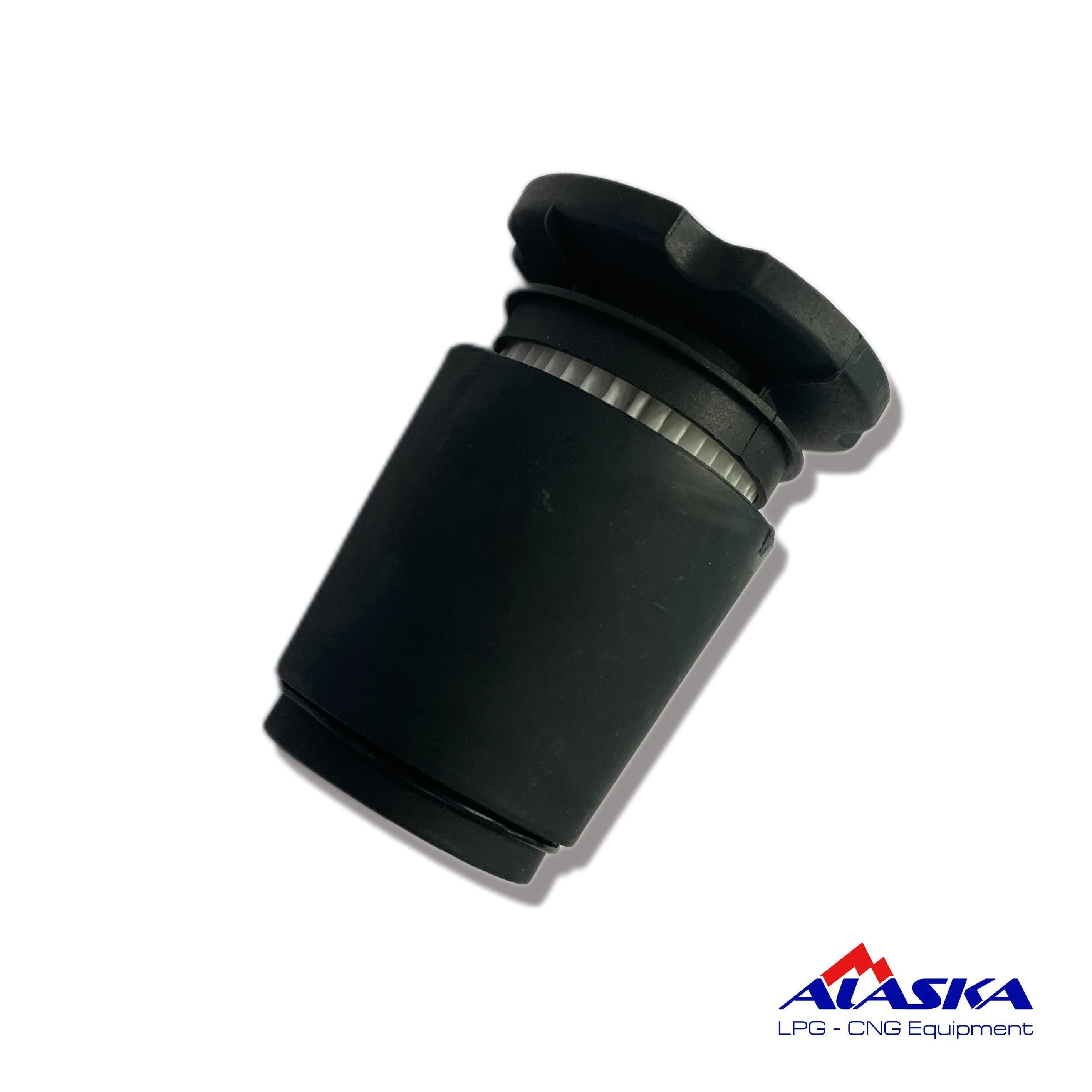

Картридж фильтра паровой фазы испаренного газа NORMA 360 12×12 4 поколение ГАЗ ГБО LPG CNG
