Последовательный ввод/вывод Intel® windows® 10 и Windows 11* для продукции Intel® NUC
Устанавливает драйвер Последовательный ввод/вывод Intel® для ОС Windows® 10 и Windows 11* для продукции Intel® NUC.
Лицензия на использование программного обеспечения Intel
Для скачивания этого файла Intel требует принять лицензионное соглашение. Хотите пересмотреть свое решение?
Я принимаю условия лицензионного соглашения
Я не принимаю условия лицензионного соглашения
Скачивание файла начнется автоматически. если скачивание не начинается, скачайте его вручную
Файлы, доступные для скачивания
Файлы для скачивания SIO-Win10-WIn11-30.100.2020.7.zip
- Windows 11 Family*, Windows 10, 64-bit*
- Размер: 2.2 MB
- SHA1: 2D019A85C79A199A6EE9E26783FFF51466F8071D
Подробное описание
Цель
Установка драйвера Последовательный ввод/вывод Intel® хоста для ОС Windows® 10 и Windows 11* для продукции Intel® NUC. Если вы планируете использовать хост-контроллеры GPIO, необходимо использовать Последовательный ввод/вывод Intel драйвера.
Java урок — 15.3.1 Ввод-вывод. Классы Writer, Reader, InputStream, OutputStream и их отличия
Не знаете, подходит ли этот драйвер для вашего устройства Intel® NUC?
Запустите Приложение Intel® Driver https://www.intel.ru/content/www/ru/ru/download/19341/intel-serial-io-driver-for-intel-nuc.html» target=»_blank»]www.intel.ru[/mask_link]
Контроллер DMA с последовательным вводом выводом Intel Windows 10
Windows 10
На чтение 2 мин Опубликовано 27.03.2017
Привет ! Мы продолжаем разбирать операционную систему Windows 10 ! Сегодня вы узнаете как настроить параметры устройства «Контроллер DMA с последовательным вводом выводом Intel» на компьютере Windows 10. Вы сможете узнать состояние устройства, тип устройства. Вы сможете обновить драйвер устройства. Вы сможете узнать значения свойств устройства.
Вы сможете узнать события, которые происходили с устройством. Вы сможете узнать параметры ресурсов и т.д.
Чтобы открыть параметры устройства, внизу экрана слева откройте меню «Пуск». В открывшемся окне нажмите на вкладку или значок «Параметры».
Далее, на странице «Параметры» нажмите на вкладку «Устройства».
Далее, на странице «Устройства», внизу страницы, нажмите на вкладку «Диспетчер устройств».
Далее, на странице «Диспетчер устройств» нажмите два раза на вкладку «Компьютер». У вас откроются вложения. Нажмите два раза на вкладку устройства — Контроллер DMA с последовательным вводом выводом Intel .
5 Ввод и вывод данных python. Команда input()
Далее, у вас откроется окно «Свойства Контроллер DMA с последовательным вводом выводом Intel». Здесь вы сможете узнать и настроить параметры устройства.
Общие:
— Вы можете узнать тип устройства.
Драйвер:
— Вы можете узнать поставщика драйвера.
— Дату разработки драйвера.
— Цифровую подпись драйвера.
— Сведения о файлах драйвера.
— Вы можете обновить драйвер.
— Вы можете откатить драйвер к предыдущему, если устройство не работает.
— Вы можете отключить данное устройство.
— Вы можете удалить драйвер.
Сведения:
— Вы можете узнать значения свойств устройства.
— Выберите свойство и вам автоматически покажут его значение.
— Например, вы можете узнать код проблемы, GUID класса, имя INF, GUID тип шины устройства и т.д.
События:
— Вы можете узнать какие события происходили с устройством.
— Вы сможете узнать дату и время события.
— Можно узнать сведения событий.
— Можно посмотреть все события.
Ресурсы:
— Вы можете узнать параметры ресурсов.
— Можно узнать конфигурацию.
— Можно узнать список конфликтующих устройств.
— В конце нажмите на кнопку — OK.
Остались вопросы ? Напиши комментарий ! Удачи !
Источник: info-effect.ru
5.5. Последовательный ввод/вывод
Передача данных между МП и устройствами ввода/вывода или внешними ЗУ часто осуществляется в последовательном режиме. В общем случае передача в последовательном режиме происходит по одной линии, причем биты, составляющие слово, передаются друг за другом.
При передаче данных есть источник информации и ее получатель. Данные поступают от источника и затем передаются бит за битом через линию к получателю, либо накапливаются бит за битом в некотором устройстве для последующего использования получателем. Путь, по которому передаются данные от источника к получателю, в обоих случаях называется каналом.
Часто необходимо, чтобы на одном или обоих концах последовательного канала данные представлялись в параллельной форме. В этом случае предусматриваются средства преобразования данных из одной формы в другую. Для этого используют сдвиговые регистры. Для преобразования из параллельной формы в последовательную данные сначала параллельно загружаются в сдвиговый регистр.
После этого они многократно сдвигаются в одну или другую сторону, в результате чего на выходе одного из концевых триггеров последовательно появляются значения всех битов. Для обратного преобразования линия, в которой появляются последовательные данные, подключается к одному из концов сдвигового регистра, и сдвиговый регистр сдвигается столько раз, сколько битов в слове данных. После этого все биты слова можно получать в параллельной форме на выходах триггеров регистра.
Различают два основных способа передачи данных через последовательный канал: синхронный и асинхронный. При синхронной передаче данных должна существовать общая для источника и получателя линия синхросигналов, импульсы на которой служат для выделения индивидуальных битов в канале. Как источник, так и получатель интерпретируют один и тот же синхроимпульс как указание на наличие в канале очередного бита. Поэтому для работы с синхронным последовательным каналом не требуется точно привязываться к абсолютному времени.
При асинхронном способе источник и получатель не имеют общей синхролинии. В этом случае они должны точно отмерять время появления каждого бита относительно начала слова. Для этого источник должен помечать начало слова так, чтобы получатель мог его распознать.

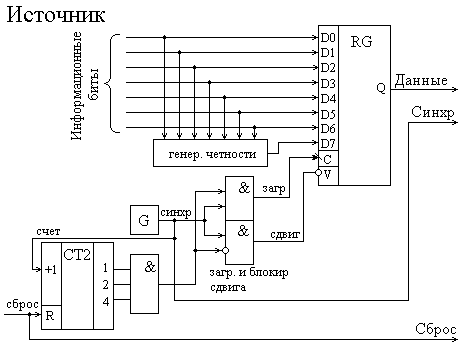

В источнике предусмотрен сдвиговый регистр для преобразования параллельных данных в последовательную форму. Параллельный прием данных на регистр стробируется сигналом в линии «загрузка».
Рис.5.18. Синхронный последовательный канал передачи данных
7 битов вводимой информации поступает на D0 –D6,RG. Генератор четности по этим семи информационным битам формирует значение контрольного бита и подает его на вход восьмого триггера в регистре. Построен генератор четности на элементах неравнозначности.
Рис.5.19. Принцип построения генератора четности.
Сигнал 1 появится на выходе генератора четности, только в том случае, когда число единиц на входах D0 –D6 регистра нечетное. Поэтому в суммеD0 –D7 передаваемого байта число единиц всегда четное. При сбоях в КС при передаче может либо добавиться, либо потеряться одна единичка, что будет сразу же замечено схемой контроля четности у получателя.
Генератор импульсов синхронизирует работу как на стороне источника, так и на стороне получателя. На стороне источника установлен трехбитовый счетчик, ведущий счет импульсов синхронизации по модулю 8. Состояние 7 на счетчике вызывает появление стробирующего сигнала «загрузка» по очередному синхроимпульсу. По этому сигналу происходит загрузка сдвигового регистра источника очередным словом, представленным в параллельной форме на его входах.
Во всех состояниях счетчика, отличных от 7, синхроимпульсы поступают на линию «сдвиг» регистра. Таким образом происходит последовательная выдача восьми битов в линию данных канала. Бит D7 попадает в канал сразу после загрузки сдвигового регистра при нулевом состоянии счетчика.D0 подается в канал после седьмого импульса сдвига.

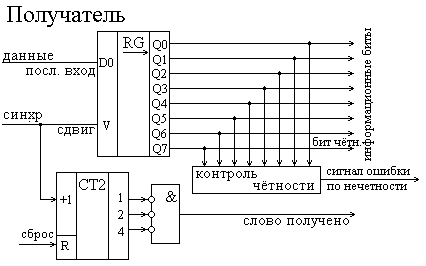

В получателе данные из канала связи поступают на последовательный вход сдвигового регистра. Синхроимпульсы, посылаемые источником по второй линии канала, подаются в сдвиговый регистр получателя на линию сдвиг. Таким образом, данные «вдвигаются» в регистр, начиная с D7.
Так же как и на стороне источника, на стороне получателя есть трехбитовый счетчик, считающий синхроимпульсы по модулю 8. Счетчики с обеих сторон должны перед началом передачи быть одновременно сброшены. Поэтому они считают согласовано. Каждый раз, когда счетчик получателя достигает до нуля, формируется сигнал «слово получено», означающий, что очередное слово находится на выходах сдвигового регистра. Схема контроля четности в получателе формирует сигнал ошибки, если получено слово с неправильной четностью.
При асинхронной передаче общая синхролиния между источником и получателем, выделяющая моменты передачи отдельных битов, отсутствует, и передача слова может начаться в произвольный момент времени. Для обеспечения синхронизации к каждому передаваемому слову добавляется стартовый и стоповый бит. Пока по каналу нет передачи слов, он находится в состоянии логической единицы.
Стоповому биту, завершающему слово, соответствует такое же значение 1. Тогда стартовому биту, начинающему слово, соответствует противоположное, нулевое значение. Таким образом, передний фронт стартового бита всегда вызывает переход состояния из 1 в 0 и может быть распознан получателем. Передний фронт стартового бита используется в получателе и как признак начала слова, и как начало отсчета времени для определения моментов прихода отдельных битов в слове.
Рис.5.20. Порядок асинхронной передачи слова в канале связи для:
а) 8-битового слова;
б) 5-битового телеграфного кода
При асинхронной передаче источник и получатель синхронизируются от физически разных генераторов. Они должны быть настроены на как можно более близкие частоты. Если эти частоты будут отличаться, то при передаче слова будет наблюдаться постепенный уход моментов срабатывания схем в получателе от середины интервалов, в которых передаются отдельные биты. От переднего фронта стартового бита синхронизации схемы в получателе не должно уходить более чем на половину интервала ко времени приема последнего (10-го или 8-го) бита. Это означает, что различие в частотах не должно превышать 5%.
Для подключения к каналу, соединяющему источник с получателем, часто используются интерфейсные схемы, преобразующие электрические сигналы в нужную форму. Для двунаправленных асинхронных каналов между терминалами и ЭВМ наиболее часто применяются интерфейсные схемы двух стандартных типов. В одной, предназначенной для телетайпов и подобных им устройств, логическая 1 кодируется током 20 мА, а логический 0 – отсутствием тока. В другой, входящей в стандарт EIA RS232, логическая 1 кодируется напряжением -12В, а логический 0 – напряжением +12В.
В одной полосе 1 обычно кодируется частотой 1270 Гц, а 0 – 1070 Гц. В другой полосе единице соответствует частота 2225 Гц, а нулю – 2025 Гц. Модемы устанавливаются на обоих концах двунаправленного канала. С помощью тех же модемов можно асинхронно записывать данные на обычный магнитофон для записи звука, поскольку указанные выше частоты лежат в звуковой полосе.

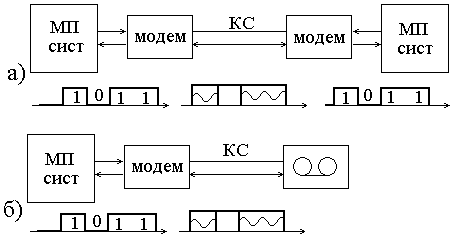

Рис.5.21. Принцип преобразования импульсных сигналов в тональные частоты с помощью модемов.
а) При передаче данных в КС.
б) При записи, чтении данных с магнитной ленты.
Источник: studfile.net
Что такое Драйвер графики intel?
Чаще всего столкнуться с этой программой можно при просмотре всего списка установленных на компьютере программ или на официальном сайте поддержки материнской платы в разделе с драйверами.
Драйвер графики Intel в списке установленных программ
В данной статье мы расскажем о предназначении драйвера графики Intel, а также о том, можно ли его удалять.
Для чего нужен Драйвер графики intel?
Данная программа является довольно важной, а в некоторых случаях просто необходимой. C давних времен практически все модели процессоров Intel оснащаются встроенным видеочипом. Именно поэтому в ноутбуках с дискретной графикой присутствуют две видеокарты. Одна из них это графика от интел (или AMD), а вторая – отдельный видеочип от Nvidia или Radeon.
Видеокарты ноутбука в диспетчере задач с установленными на них драйверами
Так вот данный драйвер обеспечивает нормальное и полноценное функционирование встроенной в процессор Intel видеокарты. То есть является очень важным.Также, как, например, Nvidia Графический драйвер обязателен для установки на компьютерах и ноутбуках с видеокартами данного производителя.
Драйвера видеокарты nvidia
Можно ли удалить?
Делать этого крайне не рекомендуется. В противном случае это может привести к проблемам с работой требовательных графических приложений и игр. Они просто перестанут запускаться или начнут тормозить. Также после удаления драйвера графики intel у вас скорее всего все значки рабочего стола резко увеличатся, что затруднит нормальное использование компьютера.
