Советы по самостоятельной проверке блока питания компьютера. Как проверить блок питания компьютера на работоспособность?
Блок питания — один из важнейших компонентов компьютера, который обеспечивает его электроэнергией от сети. Нужно следить за его работой и внимательно относиться ко всем сбоям, чтобы избежать проблем с функционированием ПК. Проверка блока питания на работоспособность нужна в разных ситуациях. Расскажем, как ее провести.
Когда и зачем нужно проверять блок питания?
Задача проверить блок питания может возникать в разных случаях. Чаще всего — при ремонте и для выявления серьезных нарушений в работе. Подобная диагностика также бывает необходима при покупке б/у устройства, чтобы исключить риск приобрести неисправное комплектующее. В разных ситуациях могут использоваться отличающиеся способы проверки.
4 способа проверки блока питания
Среди всех существующих методов, разберем три самых популярных. В большинстве случаев их хватает для определения общего состояния блока и выявления основных неисправностей.
1 способ — программы для проверки БП

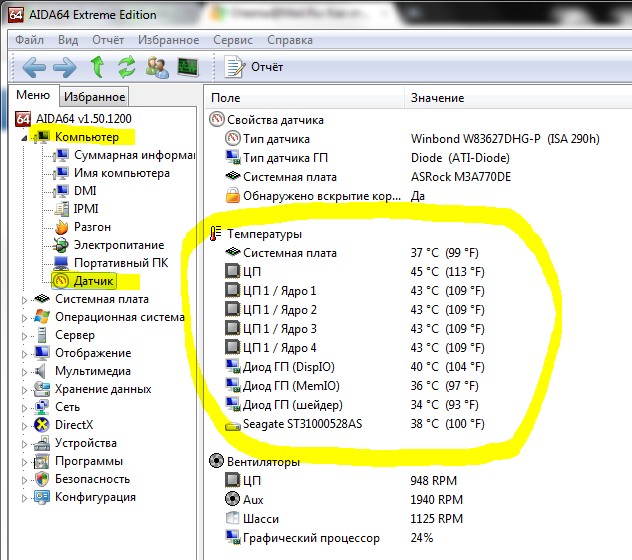

Самый простой и доступный большинсву способ проверки блока питания — использования специальных программ. Обычно для этого используют программу AIDA64 или OCCT. Более подробное описание теста БП с их помощью читайте тут.
2 способ — визуальный осмотр
Прежде чем приступать к остальным способам проверки, стоит хорошо осмотреть блок питания, так как многие сбои отражаются на внешнем состоянии электроники. Для осмотра устройства выключите ПК и отключите от розетки. Затем откройте крышку корпуса, снимите блок питания, сняв болты крепления сзади, и разберите его, открыв верхнюю крышку.
Явные нарушения, при наличии, будут заметны сразу. Копоть, следы плавления и прочие нежелательные признаки свидетельствуют об очевидных проблемах. Помимо этого, индикатором выступают вздувшиеся конденсаторы, которые являются поломкой и негативно сказываются на работе устройства, иногда приводя к потере работоспособности. Следует также обратить внимание на загрязнение пылью, ход вентилятора, чистоту текстолита платы и вид компонентов на ней. Внешний осмотр может дать много сведений о состоянии комплектующего.
3 способ — скрепкой
Традиционный метод проверки блока питания при помощи скрепки пользуется популярностью среди многих пользователей и мастеров из-за своей простоты. Для такой процедуры понадобятся только сам блок, кабель питания для него и обычная канцелярская скрепка, которую нужно разогнуть. Провести проверку таким способом можно в несколько шагов:
- Отключите ПК от сети и снимите с него боковые крышки.
- Открутите блок питания от корпуса и отсоедините все провода, идущие от него к комплектующим. Для удобства можно заранее сфотографировать их подключение, чтобы правильно вернуть обратно в дальнейшем.
- Убедитесь, что блок питания отключен от сети, все его провода отсоединены от компьютера и переключатель (тумблер) на нем находится в выключенном состоянии.
- Среди кабелей, отходящих от блока питания, найдите разъем для материнской платы, имеющий 20 или 24 пина. Обычно он самый массивный.
- Сделайте из скрепки перемычку и поставьте ее в 14-й и 17-й пины 20-и пинового разъема или в 16-й и 17-й пины 24-х пинового разъема. Обычно им соответствуют черный и зеленый провода. Ни в коем случае не прикасайтесь к скрепке руками во время проверки, так как она может быть под напряжением.
- Подключите блок питания к сети и активируйте тумблер. Если блок включится, что можно понять по вращению кулера, вероятно, он работоспособен. Если же ничего не произойдет и он не запустится, можно говорить о его неисправности. Понять это более точно поможет следующий способ проверки.
4 способ — мультиметром
Проверка мультиметром — самый точный метод, позволяющий понять, работает ли устройство и имеет ли оно неисправности. Для него понадобится сам прибор, а также блок питания, включенный в состоянии диагностики скрепкой, описанном выше. Проследуйте шагам из предыдущей инструкции и после этого приступайте к проверке мультиметром.
Напряжение измеряется относительно общей шины. Поставьте отрицательный щуп на черный провод, а плюсовой на цветные. Замерьте значения в связке черного с проводами других цветов и сравните их с рекомендуемыми цифрами, приведенными в списке ниже. Учитывайте возможную погрешность в ±5%.
- Серый (дежурный, напряжение должно сохраняться даже при выключенном, но подключенном к сети БП): +5В;
- Оранжевый: +3,3В;
- Фиолетовый: +5В;
- Красный: +5В;
- Желтый: +12В;
- Розовый: +3,3В;
- Зеленый: +5В.
Исходя из отклонения полученных значений от нормы можно делать выводы о работоспособности устройства. Не забывайте о допустимой погрешности.
